Inbetriebnahme

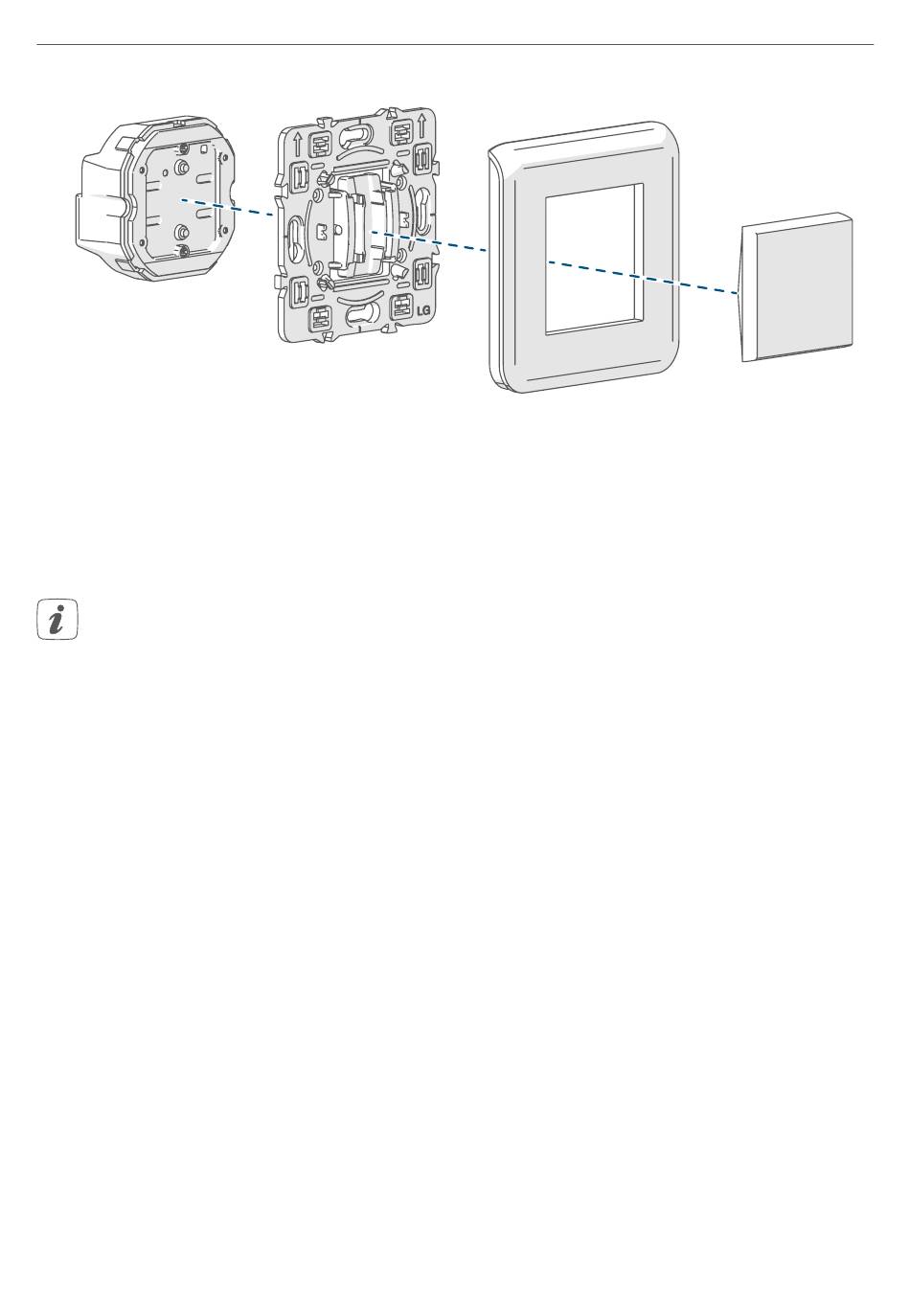

6.2 Installationsübersicht
Homematic IP
Homematic IP
Dimmaktor für
Markenschalter
Schaltmodul für
Markenschalter
6.3

Installation

Für die Demontage eines bestehenden Schalters folgen Sie den An-
weisungen des jeweiligen Schalterherstellers.
Sie können den Dimmaktor in einer Dimmerschaltung (s. Abbildung 3)
verwenden:
Für die Installation des Dimmaktors gehen Sie wie folgt vor:
• Schalten Sie den Leitungsschutzschalter des Stromkreises ab (s.
Abbildung 2).
• Setzen Sie einen passenden Adapter auf den Dimmaktor und
schrauben Sie ihn mit den beiliegenden Schrauben fest (s. Ab-
bildung 4). Weitere Details zur Montage entnehmen Sie bitte der
Bedienungsanleitung des Adapters.
• Schließen Sie den Dimmaktor gemäß Abbildung 3 an.
• Lösen Sie die Schrauben der Unterputzdose und drehen Sie diese
ein Stück heraus.
• Setzen Sie den Dimmaktor mit dem montierten Adapter auf die
Schrauben in der Unterputzdose ein und drehen Sie die Schrau-
ben wieder ein (s. Abbildung 5+6).
18
Passender
Adapter
Passender
Adapter
Rahmen
(Beispiel)
Rahmen
(Beispiel)
Wippe
(Beispiel)
Wippe
(Beispiel)
