Page 2

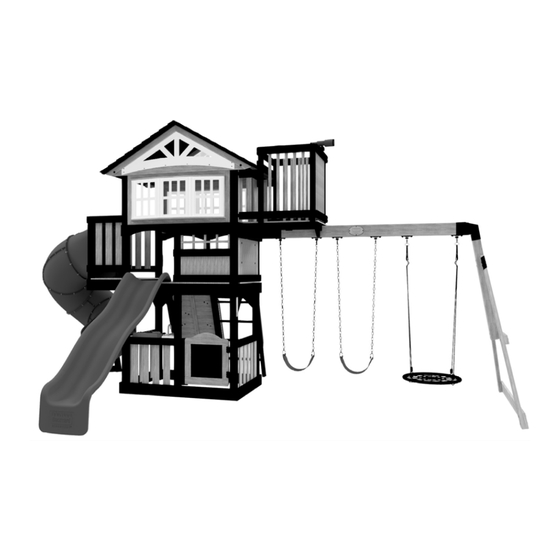

Owner's Manual - Basic Setup Dimensions & Assembly Notes Place the set on level ground, not less than 6'-7" [2 m] from any structure or obstruction such as a fence, garage, house, overhanging branches, laundry lines, or electrical wires. • While assembling unit, take time before and after each phase to make sure fort is level.
PRE-ASSEMBLY STEP 1 - SORTING PARTS It is critical for ease of assembly that you take the time to sort and organize the wood and hardware. WOOD PARTS: • Organize wood parts by the three-digit, alpha-numeric number stamped on each board (ex. P01). •...
Page 19
PRE-ASSEMBLY STEP 2 - TOOLS REQUIRED Drill Attachments: Phillips Head Open End Wrenches 1/2" & 9/16" 1/8", 3/16", 3/8" & 7/16" Drill Bits 3/8" Drive Ratchet, 1/2" & 9/16" STD Sockets 1/2" & 9/16" Deep Sockets Phillips Screw Driver Cordless Drill or Electric Drill Rubber Mallet - Optional Claw Hammer...
Page 20
PRE-ASSEMBLY STEP 3 - CHOOSE YOUR ASSEMBLY METHOD There are several types of assembly instructions available to you. 1. Printed Assembly Manual included with your set 2. BILT APP - 3D interactive instructions 3. Combination of the Printed Manual and BILT APP (Note: Step numbers can differ between the two methods)
Page 21
ELECTRONICS SAFETY WARNING Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
Page 22
STEP 1 - BAY WINDOW ASSEMBLY QTY PART NUMBER DESCRIPTION H100200 SCREW PFH 8x1-1/2" BLK H100385 SCREW PFH 8x1" BLK BAY WINDOW SIDE - W4L18922 1"x1 7/8"x18 1/4" (24x48x464) (x2) BAY WINDOW HEADER - W4L18921 A100373 BAY WINDOW PANEL 5/8"x5 1/4"x47 1/8" (16x134x1197) (x2) REPEAT THIS STEP TWICE.
Page 37
STEP 2 - SWING BEAM ASSEMBLY QTY PART NUMBER DESCRIPTION H101166 WASHER LOCK INT 10x18 BLK H101167 WASHER FLAT 11x25 BLK H101168 T-NUT 3/8" BLK H101169 BOLT HEX 3/8x5-1/2 BLK A4M02171 SWING HANGER (x6) TIP: INSTALL T-NUTS IN WOOD FIRST 1168 (x12) T-NUT - 3/8"...
Page 38
STEP 3 - SWING BEAM ASSEMBLY QTY PART NUMBER DESCRIPTION H100202 SREW PWH 8x5/8" BLK A100164 BYD ID TAG (LARGE) (x1) AGES 3-10 FRONT VIEW 49 3/4 in [1265 mm] (x1) BYD ID TAG (LARGE) AGES 3-10 (x4) SCREW - 5/8"...
STEP 41 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100659 LAG SCREW HEX 5/16x1 1/2 BLK H100477 WASHER SPLIT 5/16 BLK H100478 WASHER FLAT 8x27 BLK A4M00855 L BRACKET 51x32x82x3.175 (x2) NOTE: (x2) USING BRACKET AS A GUIDE, L BRACKET 32x51x82 DRILL 3/16"...
Page 83
STEP 42 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100195 BOLT WH 5/16x2 3/4 BLK H100198 WASHER LOCK EXT 8x19 BLK H100379 T-NUT 5/16 BLK CROWS NEST WALL SUPPORT - W4L18983 1 3/8"x2 3/8"x37 1/2" (36x60x952) (x2) CROWS NEST WALL SUPPORT - W4L18984 1 3/8"x2 3/8"x37 1/2"...
STOVE ASSEMBLY A6P00330 INDUCTIVE BURNER KIT (x1) A6P00335 STOVE BASE (x1) NOTE: FCC LABEL -DO NOT MIX OLD AND NEW BATTERIES. -DO NOT MIX ALKALINE, STANDARD (CARBON-ZINC), OR RECHARGEABLE (NI-CAD, NI-MH, ETC.) BATTERIES. -NON-RECHARGEABLE BATTERIES ARE NOT TO BE RECHARGED. -ONLY BATTERIES OF THE SAME OR EQUIVALENT TYPE AS RECOMMENDED ARE TO BE USED.
Page 99
STEP 57 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100202 SCREW PWH 8x5/8 BLK A6P00330 INDUCTIVE BURNER KIT (x1) A6P00335 STOVE BASE (x1) 8 1/2 in TOP VIEW [215 mm] 1 7/8 in [47 mm] (x1) STOVE BASE (x4) SCREW - 5/8" (x1) INDUCTIVE BURNER...
Page 100
STEP 58 - FORT ASSEMBLY PART DESCRIPTION NUMBER H100797 SCREW PWH 8x1 BLK H100806 SCREW POH-MS 8/32x1 1/8 BLK H101272 NUT BARREL PPH 8x32 BLK A4M01089 SPRING HINGE (x2) DOOR ASSEMBLY - W2A03798 1 1/4"x21 1/16"x23 7/8" (32x535x606) (x1) 1089 (x2) SPRING HINGE (x6)
Page 101
STEP 59 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100468 BOLT WH 5/16x1 BLK H100379 T-NUT 5/16 BLK H100471 LAG SCREW WH 5/16x1 1/2 BLK A4M02249 HAND GRIP METAL GREY 381 C/C (x3) TIP: INSTALL T-NUTS IN WOOD FIRST (x4) LAG SCREW - 1 1/2"...
Page 102

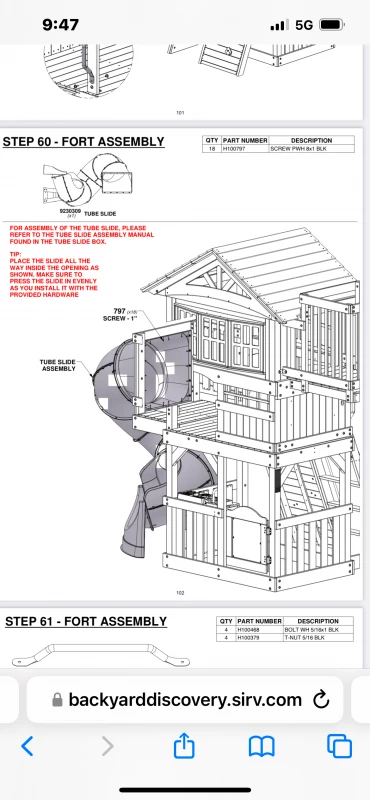

STEP 60 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100797 SCREW PWH 8x1 BLK 9230309 TUBE SLIDE (x1) FOR ASSEMBLY OF THE TUBE SLIDE, PLEASE REFER TO THE TUBE SLIDE ASSEMBLY MANUAL FOUND IN THE TUBE SLIDE BOX. TIP: PLACE THE SLIDE ALL THE WAY INSIDE THE OPENING AS SHOWN.
Page 103
STEP 61 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100468 BOLT WH 5/16x1 BLK H100379 T-NUT 5/16 BLK A4M02251 LADDER RUNG 578 GREY (x2) TIP: INSTALL T-NUTS IN WOOD FIRST (x4) T-NUT - 5/16" (x4) BOLT - 1" 2251 (x2) LADDER RUNG 578 GREY...
Page 104
STEP 62 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100387 SCREW PFH 8x1 1/4 BLK A6P00596 TELESCOPE GREY (x1) (x2) SCREW - 1 1/4" (x1) TELESCOPE...
Page 105
STEP 1 - WEB SWING ASSEMBLY QTY PART NUMBER DESCRIPTION H100831 NUT BARREL PTH BLK 1/4x3/4 H100832 BOLT PTH 1/4x3/4 IMPORTANT: SLIDE ROPE LOOPS OVER TUBE ENDS FIRST! SLIDE NARROW END OF TUBES INTO LARGER OPENING AFTER SLIDING ROPE LOOPS ONTO TUBES. (x4) BOLT - 3/4"...
Page 106
STEP 63 - FORT ASSEMBLY A4M02256 CHAIN BLACK 51.25" (x4) A4M00633 A6P00595 QUICK LINK BLK SWING SEAT GREY 22" (x4) (x2) A4M01126 26" WEB SWING (x1) (x4) 1126 (x1) CHAIN BLACK 51.25" 26" WEB SWING (x2) (x4) SWING SEAT GREY 22" QUICK LINK BLK...
Page 107
STEP 64 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100468 BOLT WH 5/16x1 BLK H100379 T-NUT 5/16 BLK A6P00554 8' BLOW MOLDED SLIDE - GREY (x1) (x1) 8' BLOW MOLDED SLIDE - GREY (x2) BOLT - 1" 1 7/8 in 1 7/8 in [48 mm] [49 mm]...
