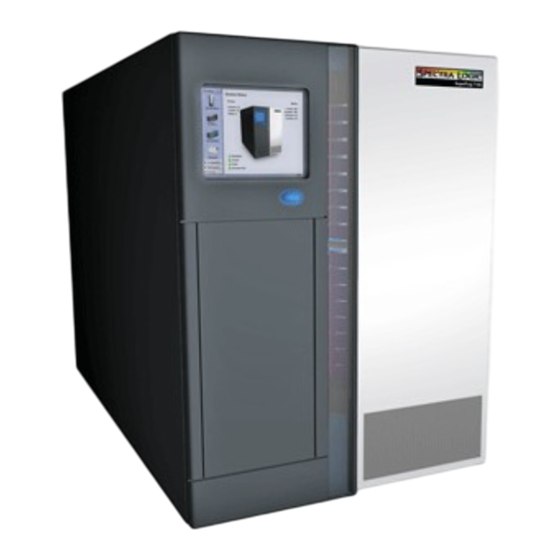

Spectra Logic T120 Manual

Hide thumbs Also See for T120:

Advertisement

Quick Links

Download this manual
Spectra T120
Tape Drive Installation or
Replacement Instructions
SpectraLogic.com

Advertisement

loading

Related Manuals for Spectra Logic T120

Summary of Contents for Spectra Logic T120

  • Page 1 Spectra T120 Tape Drive Installation or Replacement Instructions SpectraLogic.com...
  • Page 2 Date Description February 2009 Initial release April 2010 Removed future enhancement. May 2010 Added LTO‐5 half‐height drives. Contacting Spectra Logic General information Spectra Logic Web Site: www.spectralogic.com United States Headquarters European Office Spectra Logic Corporation Spectra Logic Europe Ltd. Phone: 1.800.833.1132 or 1.303.449.6400 Phone: 44 (0) 870.112.2150 International: 1.303.449.6400 Fax: 44 (0) 870.112.2175 Fax: 1.303.939.8844...
  • Page 3 Tape Drive Installation, Replacement, or Removal Instructions Tape drives are installed in drive bays in the back of the Spectra T120  library. This guide provides the instructions for installing, replacing, or  removing both half‐height (HH) and full‐height (FH) tape drives.  The Spectra T120 library currently supports LTO tape drives. Each tape  drive is mounted on a drive sled that provides the electrical and logical  connections to the library. Serial Number The drive sled includes intelligence that assigns a serial number to the tape  drive based on its location in the library. This location‐based serial number  remains constant even if the physical tape drive is replaced. The new tape drive  simply retains the designated serial number, so tape drive replacement is  completely transparent to the backup software. SCSI ID When you replace a SCSI tape drive in the library with a new SCSI tape drive,  the new tape drive assumes the SCSI ID of the old tape drive. WWNN When you replace a Fibre Channel (FC) tape drive in the library with a new FC  tape drive, the new tape drive assumes the WWNN of the old tape drive. Partition  Follow these partitioning guidelines:  Guidelines You cannot mix SCSI, FC, or SAS tape drives in the same partition. You cannot mix LTO‐3, LTO‐4, and LTO‐5 tape drives in the same partition. You can mix HH and FH tape drives if they are the same interface (FC, for  example).  Fan and Handle In addition to the electrical  Full-height SCSI tape drive connections for the tape drive, the  drive sled includes a fan to ...
  • Page 4 REPARE FOR AINTENANCE Ensuring ESD Protection The repair environment for the library must be free of conditions that  could cause electrostatic discharge (ESD). To protect the library from ESD,  follow these procedures: Place a static protection mat on the work surface used while removing  and installing library components. Use a 1‐megaohm resistor to ground  the static protection mat. Wear a static protection wrist band whenever you handle library  components that have been removed from their antistatic bags. Connect  this wrist band to the static protection mat or to other suitable ESD  grounding. Keep all components in antistatic bags when not in use. Determining the Control Path Tape drives can either be direct‐controlled (see Connected to Host (directly  connected to another machine) on page 14), or QIP‐controlled (see  Connected to QIP on page 14).  LTO SCSI or Fibre Channel tape drives can be either direct‐controlled  or QIP‐controlled. LTO SAS tape drives must be direct‐controlled (direct attached). Following Backup Guidelines Use your backup software to take the tape drive that you are replacing  offline. Restart any backup processes after you complete the installation or  replacement. Following Host Power-off Recommendations Spectra Logic recommends that you shut down and power‐off the host  before installing or replacing a SCSI tape drive.
  • Page 5 You need one optical Fibre Channel (FC) cable for each single port FC tape drive. You need two optical FC cables for each dual port FC tape drives only if you are using redundancy. May 2010 Spectra T120 Library...

  • Page 6: Identifying Connectors

    Identifying Connectors SAS connector FC LC optical cable VHDCI male SCSI HD68 male SCSI FC port Figure 1 Connector types. Installing a Drive Shelf The library has five permanent shelves installed for the full‐height tape  drives. If you are installing or replacing a full‐height tape drive, or installing or  replacing a half‐height tape drive on an existing full‐height shelf, skip to  Install a New Tape Drive on page 9 or Replace a Tape Drive on page If your installation requires an extra shelf for a new half‐height drive,  follow the steps in this section. If you must remove a full‐height tape  drive before installing the shelf, see Remove an Existing Tape Drive on  page Follow these steps to install the half‐height drive shelf (the shelf). 1. Install the shelf in the location where you want to install the new half‐ height tape drive. Figure 2 Add the new shelf. Tape Drive Installation, Replacement, or Removal Instructions 90950012...
  • Page 7 Prepare for Maintenance 2. Lay the shelf horizontally and push it into the library until the shelf will  not slide in any further and the protruding tab is fully captured in the slot. Ensure that the tab is captured Figure 3 Align the drive shelf tab. 3. Use a #2 Phillips screwdriver to secure the shelf with the screw that  came in the shelf kit. If possible, use a magnetized screwdriver. Tighten screw Figure 4 Secure the drive shelf screw. If you are replacing HH tape drives with FH tape drives, perform these  steps in reverse order to remove shelves, as needed. May 2010 Spectra T120 Library...
  • Page 8 Locating the Tape Drive Follow these guidelines to determine the installation location(s). FH drive configuration HH drive configuration QIP 2 Not available DRV6 cover DRV5 DRV4 QIP 1 DRV3 cover DRV2 DRV1B DRV1 Not available QIPs The library has five drive Busses shelves permanently installed. Figure 5 The tape drives shown from the back view (FC shown). Mixing tape drives—You can mix all tape drives in the library.
  • Page 9 Improperly adding or removing a device from a SCSI bus can cause the host Caution computer to crash. If you leave the host running during this procedure, Spectra Logic assumes no responsibility for damage to data or equipment. 1. Locate the drive to be installed. Hold the drive sled by the handle and  remove it from its anti‐static bag. Set the drive on top of the anti‐static  bag until you are ready to install it in the library. May 2010 Spectra T120 Library...
  • Page 10 2. From the BlueScale user interface, select Configuration > Drives. The  Drives screen appears. Full Full Figure 7 The Drives screen (Fibre Channel drives shown). 3. Select Add next to the location where you intend to install the drive. The  Drive Cabling screen appears. Figure 8 The Drive Cabling Screen. Tape Drive Installation, Replacement, or Removal Instructions 90950012...
  • Page 11 Figure 9 The SCSI or Fibre Drive screen. 6. Add the physical drive. a. Go to the back of the library and remove the cover plate using a  #2 Phillips screwdriver. b. Install the tape drive in the desired location. Connect the interface cables to match your selection in Step 2 (SCSI,  FC, or SAS), and terminate the tape drive(s), as needed. See Connect  the Cables on page 13 for cabling guidelines. Once the drive is both installed and cabled—see Connect the Cables on  page 13—return to the user interface and select OK in the Feedback  Required screen. Figure 10 The Add Drive confirmation screen. 8. Add the tape drive to a partition. Refer to the Spectra T120 Library User  Guide for complete partitioning instructions. Repeat the steps in this section as necessary for each tape drive. May 2010 Spectra T120 Library...
  • Page 12 RIVE Follow the steps in this section to replace a tape drive in the library. If you  are replacing a half‐height drive with a full height drive and need to  remove a shelf, follow the steps in Installing a Drive Shelf on page 6 in  reverse order before proceeding. Remove the cartridge from the tape drive—If you are replacing a  malfunctioning tape drive, and it contains a cartridge, attempt to move  the cartridge to an empty slot in a magazine. See the Spectra T120 User  Guide (Cartridge Use) for instructions. Continue with the replacement  even if you are unable to unload the cartridge. Power off the host—Spectra Logic recommends that you shut down  and power‐off the host before installing a SCSI tape drive. You do not  need to power off the host if you are installing FC or SAS tape drives.e. Improperly adding or removing a device from a SCSI bus can cause the host Caution computer to crash. If you leave the host running during this procedure, Spectra Logic assumes no responsibility for damage to data or equipment.

  • Page 13: Scsi Guidelines

    3. Once the drive is both installed and cabled, return to the user interface  and select OK in the confirmation screen. Figure 12 The Replace Drive confirmation screen. Repeat the steps in this section as necessary for each tape drive. ONNECT THE ABLES SCSI Guidelines Restrictions Do not exceed SCSI bus length restrictions. The maximum  allowable length of an LVD SCSI bus is 39 feet (12 meters).  Performance Connecting multiple devices on a single SCSI bus can impact  the performance of all devices on the bus. Daisy-chaining Spectra Logic does not recommend, and does not support,  daisy‐chaining other SCSI devices in the same SCSI bus as the drives in the  library. Each daisy‐chained tape drive increases the total length of the SCSI bus. A maximum of two LTO‐3 SCSI tape drives can be daisy‐chained  together. Spectra Logic does not recommend, and does not support, daisy‐ chaining LTO‐4 or LTO‐5 drives. Do not daisy‐chain FC or SAS drives. Termination Make sure the SCSI bus is properly terminated. You must  install a terminator on the device at both physical ends of the SCSI bus. May 2010 Spectra T120 Library...

  • Page 14: Cabling Options

    Cabling Options Connect the tape drive cables using one of the following three options (see  Figure 5 on page 8 and Figure 14 on page 15): Connected to Host (directly connected to another machine) You can  directly attach all SCSI tape drives, all Fibre Channel tape drives, or all SAS  tape drives to a host. Use either port on a Fibre Channel tape drive, or  either connector on a SAS tape drive. Connected to QIP You can connect up to four drives directly to one QIP.  Additionally, you can daisy‐chain up to two more drives into one (or two)  of the QIP attached drives for a maximum of 6 drives. Both LTO‐4 and  LTO‐5 tape drives are direct‐attach drives. You cannot daisy‐chain LTO‐4  SCSI tape drives or LTO‐5 tape drives.  Connected to Host via Daisy-chaining Whether you have a QIP or direct‐ attached drives, or both, you can daisy‐chain additional LTO‐3 or tape  drives (a maximum of two). You cannot daisy‐chain LTO‐4 or LTO‐5 tape  drives. SAS configuration Fibre Channel configuration SCSI configuration QIP 2 Not available...
  • Page 15 1 to QIP 1, Bus 1. bus 4. So, designate drive 5 as attached to QIP 1, bus 4. Do not daisy-chain LTO-4 or LTO-5 tape drives Figure 14 Cabling options for tape drives. May 2010 Spectra T120 Library...
  • Page 16 Improperly removing a device from a SCSI bus can cause the host computer to Caution crash. If you leave the host running during this procedure, Spectra Logic assumes no responsibility for damage to data or equipment. If you select Remove and the selected tape drive is the only tape drive in the Important partition, the partition will be deleted.
  • Page 17 Figure 17 The Remove Drives confirmation screen. 4. Remove the tape drive—Access the back of the library. a. Disconnect the interface cable (SCSI or FC) and the terminator, if  one is installed. b. Pull the locking lever to the right, grasp the handle, and pull the  tape drive straight toward you while you support it with both  hands. Pull drive straight out of library while supporting it with both hands. Pull lever to the right. Figure 18 Remove a tape drive. May 2010 Spectra T120 Library...

  • Page 18: Return Procedures

    c. Return to the user interface and press OK to continue or Cancel to  cancel the action. d. Install the tape drive cover plate using a #2 Phillips screwdriver and  the screws that came in the kit. Important Each drive bay must be covered for safety and temperature control. Do not leave any tape drive bays uncovered. If you removed the terminator at the end of the SCSI bus during this process, make sure the SCSI bus is once again properly terminated.
