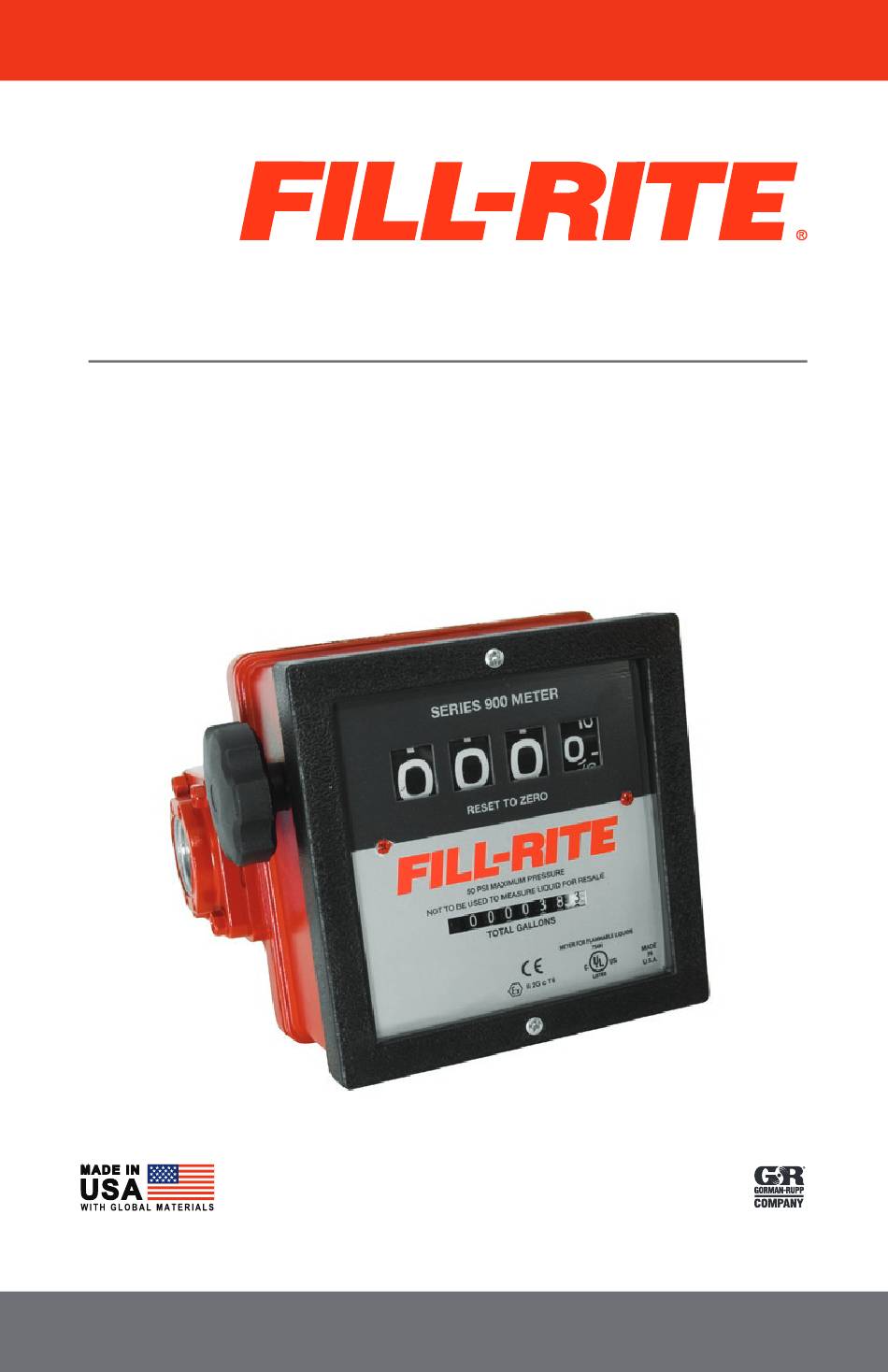

- Page 1 900 SERIES MECHANICAL METER Installation and Operation Manual 901CL1.5, 901C, 901C1.5, 901CL, 901CL1.5X418 901CN1.5, 901CMK4200, 901CLMK4200, 901CLX418 901CLMK300, 901CIMP, 901CMK300, 901CMK300V 901CIMP1.5, 901CNL1.5X418, 901CLMK300V, 901CLN1.5...
-
Page 2: Table Of Contents
About This Manual From initial concept and design through its nal production, your Fill-Rite meter is built to give you years of trouble free use. To insure it provides that service, it is critical that you read this entire manual prior to attempting to install or operate your new meter. -
Page 3: Installation
40 GPM (23 and 151 LPM). Meter calibration can be easily changed by following the calibration procedure. A container of KNOWN volume will be needed for the calibration procedure. For the 900 Series meter, a ve gallon container or larger should be used. -
Page 4: Procedure For Calibration
Meter is ready for use. Start ow of liquid. Do not exceed 50 PSI of line pressure. Maintenance Your Fill-Rite 900 Series Meter should operate virtually maintenance free. Certain liquids, however, can dry out while in the meter housing, causing the meter to stop or perform poorly. If this happens, meter should be thoroughly cleaned. -
Page 5: Fluid Compatibility
Meters needing repairs should be taken to an authorized repair facility. Meters MUST betriple rinsed before taking them in for repairs. Safety Testing Approvals The Fill-Rite line of meters have been safety tested for compliance to the standards set forth by UL Laboratories. fillrite.com... -
Page 6: 900 Series Meter Parts List
INSTALLATION AND OPERATION MANUAL | 900 MECHANICAL METER 900 SERIES METER PARTS LIST ITEM ITEM PART NO. DESCRIPTION QTY. PART NO. DESCRIPTION QTY. 900F8051 Meter Housing 800F4191 O-Ring (5-106) Fluorocarbon 900F8102 Meter Housing-Nickel Plated Opt. 800F3959 Pinion Bevel 900F8101 Meter Housing-Teon® Coated Opt. -
Page 7: Replacement Parts Information
| 900 MECHANICAL METER Replacement Parts Information Replacement parts can be obtained through any authorized Fill-Rite dealer. Be sure to use only genuine Fill-Rite replacement parts for your service and maintenance needs. For a list of authorized dealers, please visit our web site at llrite.com. -
Page 8: Fill-Rite Product Warranty
Fill-Rite Product Warranty Fill-Rite (“Manufacturer”) warrants each consumer buyer of its Fill-Rite products (“Buyer”) from the date of invoice or sales receipt, that goods of its manufacture (“Goods”) shall be free from defects of materials and workmanship. Duration of the warranty is as follows: •... - Page 9 COMPTEUR MÉCANIQUE SÉRIE 900 Manuel d‘installation et d‘utilisation 901CL1.5, 901C, 901C1.5, 901CL, 901CL1.5X418 901CN1.5, 901CMK4200, 901CLMK4200, 901CLX418 901CLMK300, 901CIMP, 901CMK300, 901CMK300V 901CIMP1.5, 901CNL1.5X418, 901CLMK300V, 901CLN1.5...
- Page 10 À propos de ce manuel De la conception et du plan initiaux à la fabrication nale, votre compteur Fill-Rite a été fabriqué pour apporter des années d’utilisation sans incident. Pour s’assurer qu’il offre ce service, il est essentiel de lire le présent manuel dans son intégralité...
-
Page 11: Installation
éviter l’inltration de l’humidité. Étalonnage Les compteurs Fill-Rite de Série 900 peuvent être calibrés pour des gallons américains ou des litres. Le calibrage est nécessaire après l’installation, un démontage, une usure signicative ou avec un uide d’une viscosité différente. En fonction du modèle, les compteurs de Série 900 sont calibrés en usine soit en gallons américains soit en litres à... -
Page 12: Instructions Opérationnelles
Le guide de dépannage suivant a été conçu pour vous aider à établir les diagnostics et réparations de base en cas de fonctionnement anormal de votre compteur de la série 900. Nous recommandons l’usage des pièces d’origine Fill-Rite uniquement. Ces pièces, ainsi que des informations supplémentaires, sont disponibles auprès de votre distributeur agréé Fill-Rite. -
Page 13: Compatibilité Des Uides
Les compteurs devant être réparés doivent être apportés à une installation de réparation agréé. Les compteurs DOIVENT être rincés trois fois avant de partir en réparation. Homologations des tests de sécurité La sécurité de la gamme de compteurs Fill-Rite a été testée en conformité aux normes établies par UL Laboratories. fillrite.com... -
Page 14: Liste Des Pièces Des Compteurs De La Série 900
MANUEL D‘INSTALLATION ET D‘UTILISATION | COMPTEUR MÉCANIQUE SÉRIE 900 Liste des pièces des compteurs de la série 900 N.º PIÈCE Nº DESCRIPTION QTÉ N.º PIÈCE Nº DESCRIPTION QTÉ 800F4191 Joint torique (5-106) Fluorocarbone 900F8051 Boîtier du compteur 800F3959 Pignon conique 900F8102 Boîtier du compteur - Nickelé... -
Page 15: Informations Sur Les Pièces De Rechange
Les pièces de rechange peuvent être obtenues auprès d’un distributeur agréé Fill-Rite. S’assurer de n’utiliser que des pièces de rechange originales de Fill-Rite pour l’entretien et les réparations. Pour obtenir une liste de conces- sionnaires agréés, priére de consulter notre site Web à Fillrite.com. -
Page 16: Garantie Produit Fill-Rite
Attaches requises Garantie produit Fill-Rite Fill-Rite (« Fabricant ») garantit à chaque acheteur-consommateur de ses produits Fill-Rite (« l’Acheteur ») à compter de la date de la facture ou du ticket de caisse, que les marchandises de sa fabrication (« Marchandises ») sont exemptes de tout vice de matériau et fabrication. La garantie dure comme suit : •... - Page 17 MEDIDORES MECÁNICOS SERIE 900 Manual de instalación y operación 901CL1.5, 901C, 901C1.5, 901CL, 901CL1.5X418 901CN1.5, 901CMK4200, 901CLMK4200, 901CLX418 901CLMK300, 901CIMP, 901CMK300, 901CMK300V 901CIMP1.5, 901CNL1.5X418, 901CLMK300V, 901CLN1.5...
-
Page 18: Gracias
Acerca de este manual Desde el concepto y el diseño inicial hasta el producto nal, el medidor Fill-Rite se fabrica para darle años de servicio sin ningún problema. Para garantizar dicho servicio, es fundamental que lea por completo este manual antes de intentar instalar y operar su nuevo medidor. -
Page 19: Instalación
Calibración Los medidores Fill-Rite de la serie 900 se pueden calibrar ya sea para galones de EE. UU. o litros. Se debe calibrar después de la instalación, después del desmontaje, cuando presente desgaste signicativo o cuando se mida un líquido con una viscosidad distinta. -
Page 20: Procedimiento Para Calibración
El medidor está listo para usar. Inicie el ujo de líquido. No sobrepase la presión de la tubería de 3,5 bar. Mantenimiento Su medidor Fill-Rite de la serie 900 debería operar prácticamente sin mantenimiento. Sin embargo, algunos liquidos pueden secarse mientras están en el alojamiento del medidor, lo que causa que este deje de funcionar or funcione mal. -
Page 21: Compatibilidad Con Uidos
Los medidores que necesiten reparaciones se deben llevar a una instalación de reparación autorizada. Los medidores se DEBEN enjuagar tres veces antes de llevarlos a reparaciones. Aprobaciones de pruebas de seguridad La línea de medidores Fill-Rite ha pasado pruebas de seguridad para cumplir con las normas establecidas por Underwritters Laboratories (UL). -
Page 22: Lista De Piezas Del Medidor De La Serie 900
MANUAL DE INSTALACIÓN Y OPERACIÓN | MEDIDORES MECÁNICOS SERIE 900 Lista de piezas del medidor de la serie 900 N° de N° de N.º de pieza Descripción Cant. N.º de pieza Descripción Cant. elemento elemento 900F8051 Carcasa del medidor Junta tórica (5-106) 800F4191 Fluorocarbono 900F8102... -
Page 23: Información Sobre Repuestos
Los repuestos se pueden obtener por medio de un distribuidor Fill-Rite autorizado. Asegúrese de utilizar solo piezas de repuesto originales de Fill-Rite para sus necesidades de servicio y mantenimiento. Si desea ver una lista de los distribuidores autorizados, visite nuestro sitio Web llrite.com. -
Page 24: Garantía Del Producto Fill-Rite
Sujetadores necesarios Garantía del producto Fill-Rite Fill-Rite (“Fabricante”) garantiza a cada comprador consumidor de sus productos Fill-Rite (“Comprador”), a partir de la fecha de la factura o comprobante, que los productos fabricados por la empresa (“Productos”) no presentarán defectos de materiales ni de fabricación.
