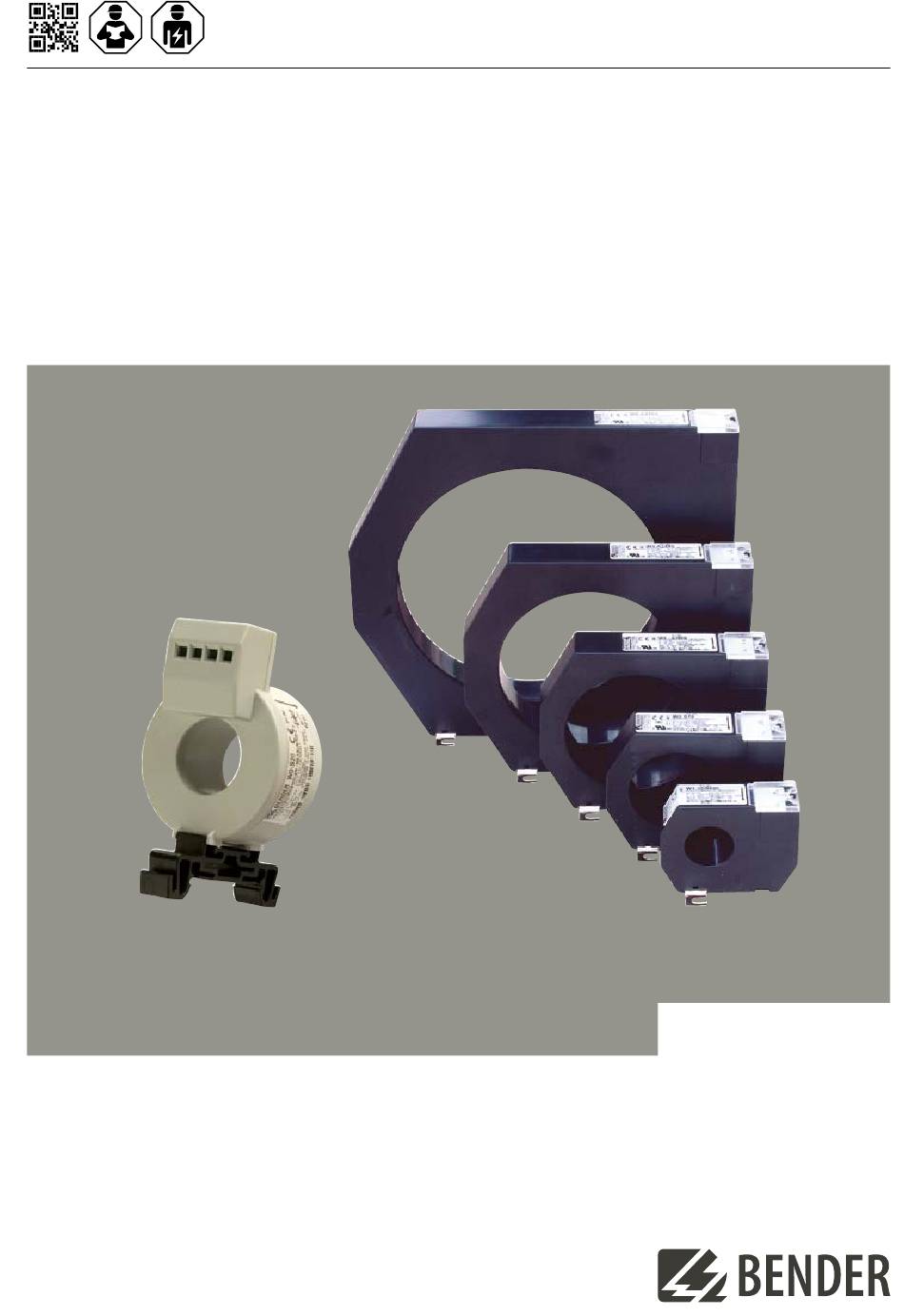

- Page 1 Handbuch / Manual DE/EN W0-S20…W5-S210 Messstromwandler / Measuring current transformer W0-S20 W(1-5)-S… W0S20-W5S210_D00142_00_M_DEEN/01.2024...
-
Page 2: Allgemeine Hinweise
Lieferbedingungen Delivery conditions Es gelten die Liefer- und Zahlungsbedingungen der Bender sale and delivery conditions apply. They can Firma Bender. Sie sind gedruckt oder als Datei bei be obtained from Bender in printed or electronic for- Bender erhältlich. mat. Kontrolle, Transport und Lagerung Inspection, transport and storage Kontrolle der Versand- und Geräteverpackung auf... - Page 3 Abide by the national regulations and laws governing zur Entsorgung des Gerätes. the disposal of this device. Weitere Hinweise zur Entsorgung von Bender-Gerä- Further information on the disposal of Bender devices ten unter www.bender.de -> Service & Support. can be found at www.bender.de ->...
- Page 4 Hinweise für Bender-Produkte“, for Bender products”, • die Technische Information „Wandlerinstallation“, • the technical information “Installation instructions for Bender measuring current transformers”, • die Bedienungsanleitung des verwendeten RCM(S) bzw. EDS. • the operating manual of the connected RCM(S) or EDS.
-
Page 5: Montage
W0-S20…W5-S210 Montage Installation Messstromwandler der Serie W.S…sind für folgende The measuring current transformers of the W.S… series Einbauarten geeignet: are suited for: W0-S20 Schnellmontage auf Hutprofil- W0-S20 DIN rail mounting in compliance schiene nach IEC 60715 with IEC 60715:1995-10 W1-S35…W5-S210 Schraubbefestigung W1-S35…W5-S210 screw mounting... -
Page 6: Installation Instruction
W0-S20…W5-S210 Anschluss Connection 1. Schließen Sie die Messstromwandler W0-S20…W5- 1. Install the measuring current transformer W1-35…W5- S210 mit zwei Anschlussdrähten an das RCM oder S210 by connecting the two wires to the RCM or RCMS RCMS an. Beachten Sie dabei die Angaben in den under consideration of the technical data (in parti- technischen Daten (insbesondere die Leitungslängen). -
Page 7: Technische Daten
Schutzart Klemmen (DIN EN 60529) ..........IP20 Degree of protection, terminals (DIN EN 60529) ........IP20 Montage: Mounting: W0-S20 ...Schnellmontage auf Hutprofilschiene nach IEC 60715 W0-S20 ..DIN rail mounting in compliance with IEC 60715:1995-10 W1-S35…W5-S210 ........Schraubbefestigung M5 W1-S35…W5-S210 ..........screw fixing M5 ..............mit Befestigungswinkeln ..............with mounting brackets Entflammbarkeitsklasse ............UL94V-O... -
Page 8: Eu-Konformitätserklärung
Alle Rechte vorbehalten. 35305 Grünberg Nachdruck und Vervielfältigung nur mit Germany Genehmigung des Herausgebers. © Bender GmbH & Co. KG, Germany Subject to change! The specified Tel.: +49 6401 807-0 All rights reserved. standards take into account the edition info@bender.de...
