Page 1 Creality Sonic Pad User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
Page 2 English 3 – 49 Čeština 50 – 95 Slovenčina 96 – 141 Magyar 142 – 188 Deutsch 189 – 235...
Page 3 Dear customer, Thank you for purchasing our product. Please read the following instructions carefully before first use and keep this user manual for future reference. Pay particular attention to the safety instructions. If you have any questions or comments about the device, please contact the customer line.
Page 4: Product Description

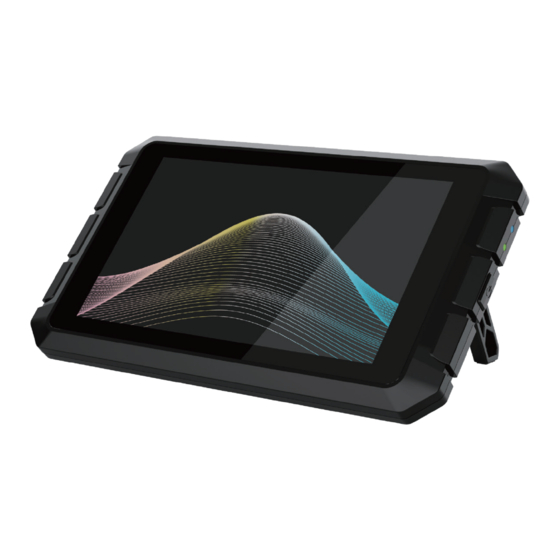

Product Description When the Creality Sonic Pad is connected to the FDM printer via a USB cable, it becomes the core system of the printer. Hardware Specifications T800 USB 2.0 interface Screen resolution & size 1024x600 & 7 Inch Wi-Fi protocol IEEE 802.11b/g/n...
Page 5 Creality Sonic Pad x1 • 12V power adapter (including adapter) x1 • G-sensor data cable x1 • G-sensor x1 • USB cable x1 • USB drive x1 • Micro USB to Mini USB connector x1 • Micro USB to Type-C connector x1 •...
Page 6: Operation Precautions
(used), abide by professional ethics, pay attention to safety obligations, and strictly prohibit the use of our products or equipment for any illegal purposes. Creality will not be responsible for any violations legal liability under any circumstance.
Page 7: First Use
2. Connect the Creality Sonic Pad to the AC110V/220V power supply using the power adapter. 3. Connect the Creality Sonic Pad and 3D printer with a USB cable to your printer (Use the correct adapter if necessary). 4. Boot Settings...
Page 8 3. Select region 4. Network settings (optional)¨ 5. Add a network (optional) 6. The network connection completed (optional) 7. Privacy setting, click next after 8. Device Rename reading and agree by selecting the checkbox 9. Printer firmware flashing (upgrade via SD/TF card) 10.
Page 9 11. Taking the model Ender-3 S1 as an example, after selecting the model, you will enter the flashing guide page. Please prepare a card reader and memory card for the printer flashing. 12. Write the firmware to the SD/TF card, then insert the SD/TF card into the printer, click Next step.
Page 10 13. After the printer is powered on, the Creality Sonic Pad will automatically connect to the printer. (the firmware in SD/TF will be automatically flashed after the printer is powered on)
Page 11 14. After the printer firmware is flashed, click Restart. ¨ 15. Printer firmware flashing (upgrade via USB cable) 16. Select the printer (motherboards with chips such as upgraded via SD/TF card) 17. Také the CR10 V3 as an example. After selecting the model to enter the flashing guide page.
Page 12 19. After clickling Next step, the Creality Sonic Pad will start flashing the firmware to the printer and wait for the flashing to complete.
Page 13 → Ecosystem 21. Functional self-check After the printer firmware is flashed, the Creality Sonic Pad will automatically restart the printer. After restarting, It will enter the function self-test and follow the on-screen instructions. After the self-test is completed, click Start your experience, the screen will save the relevant user configuration, and the system will be reloaded.
Page 14: Daily Use
Daily use 1. Print Enter the Home page and click “Print”. 2. Select the gcode file saved locally or in the USB drive, click on the to print the file.
Page 15 3. Enter printing interface, the printer starts to print, and the screen will display printing information such as estimated time. 4. Parameters can be adjusted during the printing process, the specific parameters are shown in the figure. Note: Parameter adjustment can only be performed after the printer starts printing, and cannot be adjusted during the preparation process (such as heating).
Page 16 5. During the printing process, you can choose to Pause/Stop printing. It can resume after pause, but it will exit the printing interface and go back to Home page if you stop printing. 6. If you need to terminate the print process, you can click...
Page 17 7. Creality Sonic Pad will jump to the following interface after Emergency Stop, you need to manually click Restart to restore the connection. 8. Slicing file management 9. Enter the gcode selection page and perform the following operations. Manage gcode files, USB drive and local files can be copy from and to each •...
Page 18: System Upgrade
3. USB drive upgrade Please go to https://www.creality.com/pages/download →Ecosystem to download the corresponding upgrade file. Decompression it and copy to the root directory of the USB drive. After inserting the machine, an upgrade prompt will pop up...
Page 19: Advanced Options
Advanced options 1. Display macros Click the button to display/hide the macro functions. (left sidebar and in the control interface). 2. Console Click the button to show/hide the console.
Page 20 3. HOTEND PID calibration Click to enter the calibration page, set the hotend calibration temperature, click to start calibration, and confirm that the calibration is completed according to the prompts, the system will automatically save. 4. HOTBED PID calibration Click to enter the calibration page, after setting the calibration temperature of the hotbed, click to start the calibration, and confirm the completion of the calibration according to the prompt, the system will automatically save.
Page 21 5. Measuring resonances Go to Other settings, Advanced options, and click Measuring resonances. 6. Similar to Ender-3 S1 hotbed on the Y axis. Enter the vibration compensation page, select the current machine type and click Next step. 7. After connecting and installing the sensor as shown, click Next step.
Page 22 When the sensor status is OK, click the Star test. After the printer is reset to zero, the X-axis vibration compensation detection will start. After the X-axis vibration compensation detection is completed, click Next step.
Page 23 Install the sensor on the Y-axis as shown and click Next step. Wait for the Y-axis vibration compensation detection to be completed. The sensor bracket can be removed after the Y-axis vibration compensation test is completed.
Page 24 After the vibration compensation test is completed, please remove the sensor and disconnect the cable (the data has been saved). Similar to Ender-5 Plus hot bed not on Y-axis...
Page 25 Enter the vibration compensation page, select the current machine type and click Next step. After connecting and installing the sensor as shown, click Next step.
Page 26 When the sensor status is OK, click the Star test. After the printer is reset to zero, the X-axis vibration compensation detection will start. After the vibration compensation test is completed, please remove the sensor and disconnect the cable (the data has been saved).
Page 27 Automatic detection The self-test items can be freely selected. After selecting, click to start the detection and follow the guidance to complete the detection. After completion, you need to save the configuration.
Page 28 Flip the screen Click OK and the screen will flip 180°. Get hardware serial port ID Click to get the serial port ID of the motherboard, which is used to customize the parameter settings of the printer model.
Page 29: Time Lapse Video
Time lapse video Power off the Creality Sonic Pad before connecting the camera to the USB interface. Power it on then enter the Configure page and click the camera. Go to the Camera pag, click the camera icon, and check Connect camera.
Page 30 Click Connect automatically after activation, the camera will be enabled when the Creality Sonic Pad is powered on. Click to enable time lapse video, and the camera will shoot the printed model according to the set number of layers and rendering methods.
Page 31 Enter the time lapse video file storage folder, it will display the file thumbnails and print information, click the display list to enter the file management mode. Enter the file management mode, you can choose to play, share, export and delete videos.
Page 32 Slicing software displays previews and thumbnails Ultimaker Cura 5.1.0 Add thumbnails on Ultimaker Cura 5.1.0, select “Extensions”-“Post Processing” – “Modify G-code”. After entering, select the post-processing script shown in the figure (“Add a script”- Create Thumbnail), and a red dot will appear in the post-script prompt box next to the slice button.
Page 33 After the slicing is completed, export it in ufp format and upload it using a U disk or WEB terminal. The Sonic Screen will automatically produce a sliced G-code file with a preview image. PrusaSlicer 2.4.2 Added thumbnails and previews on PrusaSlicer 2.4.2 In “Expert” mode, you can add a custom-sized thumbnails and previews in “Printer Settings”-“Firmware”-“G-code thumbnails”.
Page 34 Added thumbnails and previews on SuperSlicer 2.3.57. In expert mode, you can add custom size thumbnails and previews in “Printer Settings”-“Thumbnails”-“Size for gcode”. Add thumbnails and preview images on Creality Print, select “Tool”- “Manage Printer” to enter the printer management interface.
Page 35 In the printer management interface, check “Generate preview”, and select the preview image size to add a preview image of a custom size. Adaptation of other models User-defined printer configuration process Configure the printer firmware using the Printer Firmware Tool in the Creality Sonic Pad.
Page 36 Configure the printer.cfg file Please check the configuration tutorial on the official website https://www.creality.com/pages/download → Ecosystem Configure user-defined models on the Creality Sonic Pad. Printer firmware Tools Entry. When a printer is connected. Go to Configure---Other Settings---Printer Firmware Tools. When no printer is connected.
Page 37 Motherboard firmware compilation Configure the firmware. Please select the options according to the motherboard parameters, then click Generate...
Page 38 Export the firmware after generating. Follow the prompts to export to a USB drive or upgrade the printer firmware via a USB cable.
Page 39 Configure user-defined models. Insert the USB driv into the Creality Sonic Pad and click Next step. (Please upgrade the printer firmware and configure printer.cfg file first, and connect the printer to the Creality Sonic Pad via a USB cable) After detecting the printer.cfg file, click Loaded.
Page 40 Printer self-check will be performed after successful loading. After entering the self-test process, please follow the instructions on the screen. After the self-check is completed, the system will be restarted. After the restart is completed, you can enter the home page and start using it.
Page 41 The use of WEB operation terminal Obtaining the IP address of the Creality Sonic Pad Enter “Configure-Network Settings-Wireless Network/Wired Network” to obtain the current LAN IP address of the Creality Sonic Pad. Obtaining the serial number (DN number) of the Creality Sonic Pad screen.
Page 42 Fluidd LAN background login. Make sure that he PC and the Creality Sonic Pad are in the same local area network, enter the obtained IP address of the Creality Sonic pad into the browser, or the local area network domain name spad-DN.local (DN is the first four digits of the screen DN number).
Page 43 If it prompts “download failed” when the network is normal, please check whether • the storage of Creality Sonic Pad is more than 500MB. If the storage is insufficient, please try to clean up some of the slice files or time-lapse video files to ensure that the available space is more than 500MB before trying to upgrade.
Page 44 ? The vibration sensor should be installed on the hotend. You can print the bracket which the model file provided by Creality, and then use the screws to fasten the sensor to the bracket without direction requirement. Printed model with poor edge quality. What are the appropriate...
Page 45 Confirm whether the slicing printing speed and acceleration exceed the normal • range of the printer, and adjust the printing speed and acceleration appropriately. (refer to the slicing parameters provided by Creality) Severe stringing when printing Check whether the relevant parameters of the slicing file match the connected printer model, such as whether to enable retraction, retraction distance, retraction speed, printing speed and other parameters.
Page 46 The camera cant be used normally afer it is connected ? The Creality Sonic Pads loads the camera device by default; if the camera is • plugged in after booting, after selecting and enabling the camera will display enabled, wait for 2 minutes before the screen appears (sometimes need to switch pages), or after inserting the camera, the screen will appear after restarting the Creality Sonic Pad;...
Page 47 The SD card is inserted into the printer, but the corresponding file cannot be found in the Creality Sonic Pad ? Please save the file in a USB disk and insert it into the Creality Sonic Pad USB interface to read corresponding file.
Page 48 How to import user-defined profiles ? Using the WebUI, enter the configuration file option, click Uplaod user-defined configuration file. Why does a prompt box pop up to prompt saving after printing is completed after adjusting the Z-axis height during the printing process ? During the printing process, adjusting the Z axis is effective for the current printing.
Page 49: Warranty Conditions
Warranty Conditions A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you need repair or other services during the warranty period, contact the product seller directly, you must provide the original proof of purchase with the date of purchase. The following are considered to be a conflict with the warranty conditions, for which the claimed claim may not be recognized: Using the product for any purpose other than that for which the product is intended...
Page 50 Vážený zákazníku, Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě přečtěte následující pokyny a uschovejte si tento návod k použití pro budoucí použití. Zvláštní pozornost věnujte bezpečnostním pokynům. Pokud máte k přístroji jakékoli dotazy nebo připomínky, obraťte se na zákaznickou linku. www.alza.cz/kontakt ✆...
Page 51: Popis Produktu
Popis produktu Když je podložka Creality Sonic Pad připojena k tiskárně FDM pomocí kabelu USB, stává se základním systémem tiskárny. Specifikace hardwaru T800 2 GB 8 GB Rozhraní USB 2.0 Rozlišení a velikost obrazovky 1024x600 a 7 palců Protokol Wi-Fi IEEE 802.11b/g/n...
Page 52 Podložka Creality Sonic Pad x1 • Napájecí adaptér 12 V (včetně adaptéru) x1 • Datový kabel G-senzoru x1 • G-senzor x1 • Kabel USB x1 • Jednotka USB x1 • Konektor Micro USB na Mini USB x1 • Konektor Micro USB na Type-C x1 •...
Page 53 Uživatelé by měli dodržovat zákony a předpisy příslušných zemí a regionů, kde se • zařízení nachází (používá), dodržovat profesní etiku, dbát na bezpečnostní povinnosti a přísně zakázat používání našich výrobků nebo zařízení k jakýmkoli nezákonným účelům. Společnost Creality za žádných okolností nenese odpovědnost za porušení právních předpisů.
Page 54 První použití 1. Připojení zařízení 2. Připojte zařízení Creality Sonic Pad k napájení AC 110 V/220 V pomocí napájecího adaptéru. 3. Připojte podložku Creality Sonic Pad a 3D tiskárnu pomocí kabelu USB k tiskárně (v případě potřeby použijte správný adaptér).
Page 55 3. Výběr regionu 4. Nastavení sítě (volitelné) 5. Přidání sítě (volitelné) 6. Síťové připojení dokončeno (volitelné) 7. Nastavení ochrany osobních údajů, 8. Přejmenování zařízení po přečtení klikněte na tlačítko Další a zaškrtnutím políčka vyjádřete souhlas.
Page 56 9. Flashování firmwaru tiskárny (aktualizace prostřednictvím karty SD/TF) 10. Vyberte model tiskárny (uživatelé musí tiskárnu otevřít, aby mohli zkontrolovat model čipu základní desky). 11. Na příkladu modelu Ender-3 S1 se po výběru modelu dostanete na stránku průvodce falshování. Pro flashování tiskárny si připravte čtečku karet a paměťovou kartu.
Page 57 12. Zapište firmware na kartu SD/TF, poté vložte kartu SD/TF do tiskárny a klikněte na tlačítko Další krok. 13. Po zapnutí tiskárny se zařízení Creality Sonic Pad automaticky připojí k tiskárně. (firmware v SD/TF se automaticky flashne po zapnutí tiskárny).
Page 58 14. Po flashování firmwaru tiskárny klikněte na tlačítko Restartovat. ¨ 15. Flashování firmwaru tiskárny (aktualizace přes kabel USB) 16. Výběr tiskárny (základní desky s čipy, například aktualizované přes kartu SD/TF)
Page 59 17. CR10 V3 jako příklad. Po výběru modelu vstupte na stránku průvodce flashování. Připojte tiskárnu k terminálu obrazovky pomocí kabelu USB. 18. Po kliknutí na tlačítko Další krok začne zařízení Creality Sonic Pad flashovat firmware tiskárny a počká na dokončení flashování.
Page 60 → Ekosystém 20. Samokontrola funkčnosti Po flashnutí firmwaru tiskárny se zařízení Creality Sonic Pad automaticky restartuje. Po restartování vstoupí do autotestu funkcí a bude postupovat podle pokynů na obrazovce. Po dokončení autotestu klepněte na tlačítko Start your experience, na obrazovce se uloží...
Page 61 Denní použití 1. Tisk Vstupte na domovskou stránku a klikněte na tlačítko "Tisk". 2. Vyberte soubor gcode uložený lokálně nebo na jednotce USB a klikněte na pro tisk souboru.
Page 62 3. Zadejte tiskové rozhraní, tiskárna začne tisknout a na obrazovce se zobrazí informace o tisku, například odhadovaný čas. 4. Parametry lze upravit v průběhu tisku, konkrétní parametry jsou uvedeny na obrázku. Poznámka: Nastavení parametrů lze provést až po spuštění tisku a nelze je upravovat během procesu přípravy (např.
Page 63 5. Během procesu tisku můžete zvolit možnost Pozastavit/Zastavit tisk. Po pozastavení může pokračovat, ale pokud tisk přerušíte, ukončí rozhraní tisku a vrátí se na domovskou stránku. 6. Pokud potřebujete proces tisku ukončit, můžete kliknout na tlačítko...
Page 64 7. Po nouzovém zastavení přejde zařízení Creality Sonic Pad do následujícího rozhraní, pro obnovení připojení je třeba ručně kliknout na tlačítko Restartovat. 8. Správa souborů v plátcích 9. Vstupte na stránku pro výběr gcode a proveďte následující operace. Správa souborů gcode, jednotky USB a místních souborů lze kopírovat z a do •...
Page 65 Upgrade systému 1. Online upgrade Na domovské stránce přejděte do části "Configuration" > "Other settings" a zkontrolujte, zda je k dispozici nová verze. 2. Klikněte na položku Upgrade system a postupujte podle pokynů na obrazovce. Po dokončení upgradu se systém automaticky restartuje.
Page 66 3. Upgrade jednotky USB Příslušný aktualizační soubor stáhnete na adrese https://www.creality.com/pages/download →Ekosystém. Dekomprimujte jej a zkopírujte do kořenového adresáře jednotky USB. Po vložení se automaticky zobrazí výzva k upgradu. Při upgradu postupujte podle pokynů. Rozšířené možnosti 1. Zobrazení maker Kliknutím na tlačítko zobrazíte/skryjete funkce maker.
Page 67 3. Kalibrace PID HOTEND Klepnutím na tlačítko vstoupíte na stránku kalibrace, nastavíte teplotu kalibrace hotendu, klepnutím na tlačítko spustíte kalibraci a potvrdíte dokončení kalibrace podle pokynů, systém se automaticky uloží. 4. Kalibrace PID HOTBED Kliknutím na tlačítko vstoupíte na stránku kalibrace, po nastavení kalibrační teploty HOTBED klikněte na tlačítko pro spuštění...
Page 68 6. Podobně jako Ender-3 S1 hotbed na ose Y. Vstupte na stránku kompenzace vibrací, vyberte aktuální typ stroje a klikněte na tlačítko Next step. 7. Po připojení a instalaci senzoru podle obrázku klikněte na tlačítko Next step.
Page 69 Když je stav senzoru v pořádku, klikněte na tlačítko Start test. Po vynulování tiskárny se spustí detekce kompenzace vibrací v ose X. Po dokončení detekce kompenzace vibrací v ose X klikněte na tlačítko Next step.
Page 70 Nainstalujte senzor na osu Y podle obrázku a klikněte na tlačítko Next step. Vyčkejte na dokončení detekce kompenzace vibrací v ose Y.
Page 71 Po dokončení testu kompenzace vibrací v ose Y lze držák snímače sejmout. Po dokončení testu kompenzace vibrací vyjměte snímač a odpojte kabel (data byla uložena). Podobně jako Ender-5 Plus hotbed není na ose Y...
Page 72 Vstupte na stránku kompenzace vibrací, vyberte aktuální typ stroje a klikněte na tlačítko Next step. Po připojení a instalaci senzoru podle obrázku klikněte na tlačítko Next step.
Page 73 Když je stav senzoru v pořádku, klikněte na tlačítko Start test. Po vynulování tiskárny se spustí detekce kompenzace vibrací v ose X. Po dokončení testu kompenzace vibrací vyjměte snímač a odpojte kabel (data byla uložena).
Page 74 Automatická detekce Položky autotestu lze volit libovolně. Po výběru klikněte na tlačítko pro spuštění detekce a postupujte podle pokynů pro dokončení detekce. Po dokončení je třeba konfiguraci uložit.
Page 75 Překlopení obrazovky Klikněte na tlačítko OK a obrazovka se otočí o 180°. Získání ID hardwarového sériového portu Kliknutím získáte ID sériového portu základní desky, které se používá k přizpůsobení nastavení parametrů modelu tiskárny.
Page 76 Časosběrné video Před připojením fotoaparátu k rozhraní USB vypněte zařízení Creality Sonic Pad. Zapněte jej a poté vstupte na stránku Configure (Konfigurace) a klikněte na kameru. Přejděte na stránku Camera, klikněte na ikonu fotoaparátu a zaškrtněte políčko Connect camera.
Page 77 Po aktivaci klikněte na tlačítko Connect automatically, kamera se aktivuje po zapnutí podložky Creality Sonic Pad. Kliknutím na tlačítko povolíte časosběrné video a kamera bude snímat tištěný model podle nastaveného počtu vrstev a způsobu vykreslování. Po dokončení snímání se automaticky vygeneruje soubor časosběrného videa. Pro zobrazení...
Page 78 Zadejte složku pro ukládání souborů časosběrného videa, zobrazí se miniatury souborů a informace o tisku, kliknutím na seznam zobrazení přejděte do režimu správy souborů. Po vstupu do režimu správy souborů můžete zvolit přehrávání, sdílení, export a mazání videí.
Page 79 Slicing software zobrazuje náhledy a miniatury Ultimaker Cura 5.1.0 Přidejte miniatury v aplikaci Ultimaker Cura 5.1.0, vyberte “Extensions”-“Post Processing”–“ModifyG-code”. Po zadání vyberte skript následného zpracování znázorněný na obrázku “Add a script”- Create Thumbnail),) a v poli výzvy k následnému zpracování se vedle tlačítka řezu objeví červená...
Page 80 Po dokončení řezání jej exportujte ve formátu ufp a nahrajte pomocí disku U nebo terminálu WEB. Sonic Screen automaticky vytvoří soubor G-kódu s náhledem. PrusaSlicer 2.4.2 V řežimu "Expert" můžete přidat vlastní náhledy a miniatury v “Printer Settings” - “Firmware” - “G - code thumbnails”. SuperSlicer 2.3.5...
Page 81 V řežimu "Expert" můžete přidat vlastní náhledy a miniatury v “Printer Settings”- “Thumbnails”-“Size for gcode”. Přidejte miniatury a náhledy obrázků v aplikaci Creality Print, zvolte "Tool"-"Manage Printer" a vstupte do rozhraní pro správu tiskárny.
Page 82 Proces konfigurace tiskárny definovaný uživatelem Nakonfigurujte firmware tiskárny pomocí nástroje Printer Firmware Tool v aplikaci Creality Sonic Pad. Konfigurace souboru printer.cfg Podívejte se prosím na návod ke konfiguraci na oficiálních stránkách https://www.creality.com/pages/download → Ekosystém Konfigurace uživatelsky definovaných modelů na zařízení Creality Sonic Pad.
Page 83 Nástroje vstupů firmwaru tiskárny. Když je připojena tiskárna. Přejděte na položku Configure---Other Settings---Printer Firmware Tools. Pokud není připojena žádná tiskárna. V rozhraní pro výběr modelu vyberte ostatní modely.
Page 84 Kompilace firmwaru základní desky Konfigurace firmwaru. Vyberte možnosti podle parametrů základní desky a klikněte na tlačítko Generovat.
Page 85 Export firmwaru po vygenerování. Podle pokynů exportujte na jednotku USB nebo aktualizujte firmware tiskárny pomocí kabelu USB.
Page 86 Konfigurace uživatelsky definovaných modelů. Vložte jednotku USB do zařízení Creality Sonic Pad a klikněte na tlačítko Další krok. (Nejprve aktualizujte firmware tiskárny a nakonfigurujte soubor printer.cfg a připojte tiskárnu k podložce Creality Sonic Pad pomocí kabelu USB). Po zjištění souboru printer.cfg klikněte na tlačítko Loaded.
Page 87 Po úspěšném načtení se provede vlastní kontrola tiskárny. Po vstupu do procesu autotestu postupujte podle pokynů na obrazovce. Po dokončení samokontroly se systém restartuje. Po dokončení restartu můžete vstoupit na domovskou stránku a začít ji používat.
Page 88 Použití operačního terminálu WEB Získání IP adresy zařízení Creality Sonic Pad Zadejte "Configure-Network Settings-Wireless Network/Wired Network" a získejte aktuální IP adresu sítě LAN zařízení Creality Sonic Pad. Získání sériového čísla (čísla DN) obrazovky Creality Sonic Pad.
Page 89 Přihlášení na pozadí sítě Fluidd LAN. Ujistěte se, že jsou počítač a podložka Creality Sonic Pad ve stejné místní síti, a zadejte do prohlížeče získanou IP adresu podložky Creality Sonic Pad nebo název domény místní sítě spad-DN.local (DN jsou první čtyři číslice čísla DN obrazovky).
Page 90 Pokud se zobrazí hlášení "download failed" (stahování se nezdařilo), když je síť • funkční, zkontrolujte, zda je úložiště zařízení Creality Sonic Pad větší než 500 MB. Pokud je úložiště nedostatečné, zkuste před pokusem o aktualizaci vyčistit některé soubory řezů nebo soubory časosběrných videí, abyste se ujistili, že dostupné místo je větší...
Page 91 řezání? Můžete se podívat na návrhy parametrů konfigurace softwaru pro řezání, které poskytuje společnost Creality. Výchozí podporované tiskárny (Ender-3 V2 / Ender-3 S1/ Ender-3 S1 Pro) mohou přímo importovat příslušné konfigurační soubory parametrů do softwaru pro krájení.
Page 92 USB disk a poté jej zkopírujte z USB disku do počítače. Nelze kameru po připojení normálně používat? Podložky Creality Sonic Pad ve výchozím nastavení načítají zařízení fotoaparátu; • pokud je fotoaparát připojen po spuštění systému, po výběru a povolení...
Page 93 Podle modelu s nainstalovaným CR Touch je verze základní desky V4.2.7. Karta SD je vložena do tiskárny, ale příslušný soubor nelze v aplikaci Creality Sonic Pad najít? Uložte soubor na disk USB a vložte jej do rozhraní USB zařízení Creality Sonic Pad, abyste načetli příslušný soubor. Jak vybrat fotoaparát? Běžný...
Page 94 Otevřete možnost nastavení tiskárny v softwaru pro řezání a přidejte příkaz G90 před ostatní příkazy pohybu v počátečním kódu G. Doporučuje se používat software pro řezání Creality Print a ve výchozím nastavení byly přidány požadované počáteční pokyny Gcode. Jak importovat profily definované uživatelem? Pomocí...
Page 95: Záruční Podmínky
Záruční podmínky Na nový výrobek zakoupený v prodejní síti Alza.cz se vztahuje záruka 2 roky. V případě potřeby opravy nebo jiného servisu v záruční době se obraťte přímo na prodejce výrobku, je nutné předložit originální doklad o koupi s datem nákupu. Za rozpor se záručními podmínkami, pro který...
Page 96 Vážený zákazník, Ďakujeme vám za zakúpenie nášho výrobku. Pred prvým použitím si pozorne prečítajte nasledujúce pokyny a uschovajte si tento návod na použitie pre budúce použitie. Venujte osobitnú pozornosť bezpečnostným pokynom. Ak máte akékoľvek otázky alebo pripomienky k zariadeniu, obráťte sa na zákaznícku linku. www.alza.sk/kontakt ✆...
Page 97: Obsah Balenia
Popis produktu Keď je zariadenie Creality Sonic Pad pripojené k tlačiarni FDM pomocou kábla USB, stáva sa základným systémom tlačiarne. Špecifikácie hardvéru T800 2 GB 8 GB Rozhranie USB 2.0 Rozlíšenie a veľkosť obrazovky 1 024 × 600 a 7 palcov Protokol WiFi IEEE 802.11b/g/n...
Page 98 Sonická podložka Creality ×1 • Napájací adaptér 12 V (vrátane adaptéra) ×1 • Dátový kábel G–senzora ×1 • G–senzor ×1 • Kábel USB ×1 • Disk USB ×1 • Konektor micro USB na mini USB ×1 • Konektor micro USB na Type-C ×1 •...
Page 99 Používatelia by mali dodržiavať zákony a predpisy príslušných krajín a regiónov, v • ktorých sa zariadenie nachádza (používa), dodržiavať profesionálnu etiku, dbať na bezpečnostné povinnosti a prísne zakázať používanie našich výrobkov, alebo zariadení na akékoľvek nezákonné účely. Spoločnosť Creality za žiadnych okolností nenesie zodpovednosť za porušenie právnych predpisov.
Page 100: Prvé Použitie
Prvé použitie 1. Pripojenie zariadenia 2. Pripojte zariadenie Creality Sonic Pad k napájaniu AC 110 V/220 V pomocou napájacieho adaptéra. 3. Pripojte zariadenie Creality Sonic Pad a 3D tlačiareň pomocou kábla USB k tlačiarni (v prípade potreby použite správny adaptér).
Page 101 3. Výber regiónu 4. Nastavenia siete (voliteľné) 5. Pridanie siete (voliteľné) 6. Sieťové pripojenie dokončené (voliteľné) 7. Nastavenie ochrany osobných 8. Premenovanie zariadenia údajov, po prečítaní kliknite na tlačidlo Ďalej a súhlaste začiarknutím políčka...
Page 102 9. Flashovanie firmvéru tlačiarne (aktualizácia prostredníctvom SD/TF karty) 10. Vyberte model tlačiarne (používatelia musia tlačiareň otvoriť, aby skontrolovali model čipu základnej dosky). 11. Na príklade modelu Ender–3 S1 sa po výbere modelu dostanete na stránku sprievodcu blikaním. Na flashovanie tlačiarne si pripravte čítačku kariet a pamäťovú...
Page 103 12. Zapíšte firmvér na kartu SD/TF, potom vložte kartu SD/TF do tlačiarne a kliknite na tlačidlo Ďalší krok. 13. Po zapnutí tlačiarne sa zariadenie Creality Sonic Pad automaticky pripojí k tlačiarni (firmvér v SD/TF sa automaticky flashne po zapnutí tlačiarne).
Page 104 14. Po flashnutí firmvéru tlačiarne kliknite na tlačidlo Reštartovať. ¨ 15. Flashovanie firmvéru tlačiarne (aktualizácia cez kábel USB) 16. Výber tlačiarne (základnej dosky s čipmi, napríklad aktualizované prostredníctvom karty SD/TF)
Page 105 17. Tak napríklad CR10 V3. Po výbere modelu vstúpte na stránku sprievodcu blikaním. Pripojte tlačiareň k terminálu obrazovky pomocou kábla USB. 18. Po kliknutí na tlačidlo Next step (Ďalší krok) začne zariadenie Creality Sonic Pad flashovať firmvér tlačiarne a počká, kým sa flashovanie dokončí.
Page 106 → Ekosystém ¨ 20. Samokontrola funkčnosti Po flashnutí firmvéru tlačiarne sa zariadenie Creality Sonic Pad automaticky reštartuje. Po reštartovaní vstúpi do autotestu funkcií a bude postupovať podľa pokynov na obrazovke. Po dokončení autotestu kliknite na tlačidlo Start your experience, na obrazovke sa uloží príslušná používateľská konfigurácia a systém sa znovu načíta.
Page 107 Denné používanie 1. Tlač Vstúpte na domovskú stránku a kliknite na tlačidlo „Tlač". 2. Vyberte súbor gcode uložený lokálne alebo na jednotke USB, kliknite na vytlačte súbor.
Page 108 3. Vstúpte do tlačového rozhrania, tlačiareň začne tlačiť a na obrazovke sa zobrazia informácie o tlači, napríklad odhadovaný čas. 4. Parametre je možné upraviť počas procesu tlače, konkrétne parametre sú znázornené na obrázku. Poznámka: nastavenie parametrov je možné vykonať až po spustení tlačiarne a nie je možné...
Page 109 5. Počas procesu tlače môžete zvoliť možnosť Pozastaviť/Zastaviť tlač. Po pozastavení môže pokračovať, ale ak zastavíte tlač, ukončí rozhranie tlače a vráti sa na stránku Domov. 6. Ak potrebujete proces tlače ukončiť, môžete kliknúť na tlačidlo...
Page 110 7. Po núdzovom zastavení prejde zariadenie Creality Sonic Pad do nasledujúceho rozhrania, na obnovenie pripojenia musíte ručne kliknúť na tlačidlo Reštartovať. 8. Správa súborov v plátkoch 9. Vstúpte na stránku výberu gkódu a vykonajte nasledujúce operácie. Správu súborov gcode, jednotky USB a miestnych súborov možno kopírovať z •...
Page 111 Aktualizácia systému 1. Online aktualizácia Na domovskej stránke prejdite do časti „Konfigurácia" > „Ďalšie nastavenia" a skontrolujte, či je k dispozícii nová verzia. 2. Kliknite na položku Aktualizácia systému a postupujte podľa pokynov na obrazovke. Po dokončení aktualizácie sa systém automaticky reštartuje.
Page 112 3. Aktualizácia jednotky USB Prejdite na stránku https://www.creality.com/pages/download →Ekosystém a stiahnite si príslušný súbor aktualizácie. Dekomprimujte ho a skopírujte do koreňového adresára jednotky USB. Po vložení zariadenia sa automaticky zobrazí výzva na aktualizáciu. Pri aktualizácii postupujte podľa pokynov. Rozšírené možnosti 1.
Page 113 3. Kalibrácia PID HOTEND Kliknutím vstúpte na stránku kalibrácie, nastavte teplotu kalibrácie hotendov, kliknite na spustenie kalibrácie a potvrďte, že kalibrácia je dokončená podľa pokynov, systém sa automaticky uloží. 4. Kalibrácia PID HOTBED Kliknutím vstúpte na stránku kalibrácie, po nastavení kalibračnej teploty horúceho lôžka kliknite na spustenie kalibrácie a potvrďte dokončenie kalibrácie podľa výzvy, systém sa automaticky uloží.
Page 114 5. Meranie rezonancií Prejdite do časti Ďalšie nastavenia, Rozšírené možnosti a kliknite na položku Meranie rezonancií. 6. Podobne ako Ender–3 S1 hotbed na osi Y. Vstúpte na stránku kompenzácie vibrácií, vyberte aktuálny typ stroja a kliknite na tlačidlo Ďalší krok. 7.
Page 115 Keď je stav snímača v poriadku, kliknite na tlačidlo Hviezdičkový test. Po vynulovaní tlačiarne sa spustí detekcia kompenzácie vibrácií v osi X. Po dokončení detekcie kompenzácie vibrácií v osi X kliknite na tlačidlo Ďalší krok.
Page 116 Nainštalujte snímač na os Y, ako je znázornené, a kliknite na tlačidlo Ďalší krok. Počkajte, kým sa dokončí detekcia kompenzácie vibrácií v osi Y.
Page 117 Po dokončení testu kompenzácie vibrácií v osi Y možno držiak snímača odstrániť. Po dokončení testu kompenzácie vibrácií vyberte snímač a odpojte kábel (údaje boli uložené). Podobne ako Ender–5 Plus horúce lôžko nie na osi Y...
Page 118 Vstúpte na stránku kompenzácie vibrácií, vyberte aktuálny typ stroja a kliknite na tlačidlo Ďalší krok. Po pripojení a inštalácii snímača podľa obrázka kliknite na tlačidlo Ďalší krok.
Page 119 Keď je stav snímača v poriadku, kliknite na tlačidlo Hviezdičkový test. Po vynulovaní tlačiarne sa spustí detekcia kompenzácie vibrácií v osi X.
Page 120 Po dokončení testu kompenzácie vibrácií vyberte snímač a odpojte kábel (údaje boli uložené). Automatická detekcia Položky autotestu si môžete ľubovoľne vybrať. Po výbere spustite detekciu kliknutím a podľa pokynov dokončite detekciu. Po dokončení je potrebné uložiť konfiguráciu.
Page 121 Preklopenie obrazovky Kliknite na tlačidlo OK a obrazovka sa otočí o 180°. Získanie hardvérového ID sériového portu Kliknutím získate ID sériového portu základnej dosky, ktoré sa používa na prispôsobenie nastavení parametrov modelu tlačiarne.
Page 122 Časozberné video Pred pripojením fotoaparátu k rozhraniu USB vypnite zariadenie Creality Sonic Pad. Zapnite ho, potom vstúpte na stránku Configure (Konfigurácia) a kliknite na kameru. Prejdite na stránku Fotoaparát, kliknite na ikonu fotoaparátu a začiarknite položku Pripojiť fotoaparát.
Page 123 Po aktivácii kliknite na položku Pripojiť automaticky, kamera sa aktivuje po zapnutí zariadenia Creality Sonic Pad. Kliknutím aktivujte časozberné video a kamera bude snímať vytlačený model podľa nastaveného počtu vrstiev a spôsobov vykresľovania. Po dokončení snímania sa automaticky vytvorí súbor časozberného videa. Kliknutím na ikonu v pravom dolnom rohu si ho môžete pozrieť.
Page 124 Vstúpte do priečinka na ukladanie súborov časozberného videa, zobrazia sa miniatúry súborov a informácie o tlači, kliknutím na zoznam zobrazenia vstúpte do režimu správy súborov. V režime správy súborov si môžete vybrať prehrávanie, zdieľanie, exportovanie a odstraňovanie videí.
Page 125 Softvér na krájanie zobrazuje náhľady a miniatúry Ultimaker Cura 5.1.0 Pridajte miniatúry na Ultimaker Cura 5.1.0, vyberte „Rozšírenia" – „Následné spracovanie" – „Upraviť G-kód". Po zadaní vyberte skript následného spracovania zobrazený na obrázku („Pridať skript" – Vytvoriť miniatúru) a v poli výzvy na následné spracovanie sa vedľa tlačidla rezu zobrazí červená...
Page 126 Po dokončení krájania ho exportujte vo formáte ufp a nahrajte pomocou disku U alebo terminálu WEB. Sonic Screen automaticky vytvorí súbor s nakrájaným G-kódom s náhľadovým obrázkom. PrusaSlicer 2.4.2 Pridané miniatúry a náhľady na PrusaSlicer 2.4.2 V režime „Expert" môžete pridať miniatúry a náhľady vlastnej veľkosti v „Nastavenia tlačiarne"...
Page 127 Pridané miniatúry a náhľady v aplikácii SuperSlicer 2.3.57. V expertnom režime môžete pridať vlastné veľkosti miniatúr a náhľadov v „Nastavenia tlačiarne" – „Miniatúry" – „Veľkosť pre gkód". Ak chcete pridať miniatúry a náhľad obrázkov na Creality Print, vyberte „Tool" – „Manage Printer" a vstúpte do rozhrania správy tlačiarne.
Page 128 V rozhraní správy tlačiarne začiarknite políčko „Generovať náhľad" a vyberte veľkosť náhľadového obrázka, ak chcete pridať náhľadový obrázok vlastnej veľkosti. Prispôsobenie iných modelov Proces konfigurácie tlačiarne definovaný používateľom Nakonfigurujte firmvér tlačiarne pomocou nástroja Printer Firmware Tool v aplikácii Creality Sonic Pad.
Page 129 Konfigurácia súboru printer.cfg Pozrite si návod na konfiguráciu na oficiálnej webovej stránke https://www.creality.com/pages/download → Ekosystém Konfigurácia modelov definovaných používateľom na zariadení Creality Sonic Pad. Nástroje firmvéru tlačiarne Položka. Keď je pripojená tlačiareň. Prejdite na položku Configure–––Other Settings–––Printer Firmware Tools. Keď nie je pripojená žiadna tlačiareň.
Page 130 Kompilácia firmvéru základnej dosky Konfigurácia firmvéru. Vyberte možnosti podľa parametrov základnej dosky a potom kliknite na tlačidlo Generovať...
Page 131 Export firmvéru po vygenerovaní. Podľa pokynov exportujte na jednotku USB alebo aktualizujte firmvér tlačiarne pomocou kábla USB. Konfigurácia modelov definovaných používateľom.
Page 132 Vložte jednotku USB do zariadenia Creality Sonic Pad a kliknite na tlačidlo Ďalší krok (najprv aktualizujte firmvér tlačiarne a nakonfigurujte súbor printer.cfg a pripojte tlačiareň k zariadeniu Creality Sonic Pad pomocou kábla USB). Po zistení súboru printer.cfg kliknite na tlačidlo Načítané.
Page 133 Po úspešnom načítaní sa vykoná samokontrola tlačiarne. Po vstupe do procesu autotestu postupujte podľa pokynov na obrazovke. Po dokončení samokontroly sa systém reštartuje. Po dokončení reštartu môžete vstúpiť na domovskú stránku a začať ju používať.
Page 134 Používanie operačného terminálu WEB Získanie IP adresy zariadenia Creality Sonic Pad Zadajte „Configure – Network Settings – Wireless Network/Wired Network", aby ste získali aktuálnu IP adresu LAN zariadenia Creality Sonic Pad. Získanie sériového čísla (DN čísla) obrazovky Creality Sonic Pad.
Page 135 Prihlásenie na pozadí siete Fluidd LAN. Ubezpečte sa, že počítač a podložka Creality Sonic Pad sú v rovnakej lokálnej sieti, a do prehliadača zadajte získanú IP adresu podložky Creality Sonic Pad alebo názov domény lokálnej siete spad–DN.local (DN sú prvé štyri číslice čísla DN obrazovky).
Page 136 Ak sa zobrazí hlásenie „download failed" (sťahovanie zlyhalo), keď je sieť normálna, • skontrolujte, či je úložisko zariadenia Creality Sonic Pad väčšie ako 500 MB. Ak je úložisko nedostatočné, skúste pred pokusom o aktualizáciu vyčistiť niektoré súbory s plátkami alebo časozberné videosúbory, aby ste mali istotu, že dostupné miesto je väčšie ako 500 MB.
Page 137 Nie je možné úspešne sa pripojiť k tlačiarni Skontrolujte, či je tlačiareň zapnutá; • Skontrolujte, či tlačiareň bliká správnou verziou firmvéru; • Skontrolujte, či konfiguračný súbor správne zodpovedá; • Skontrolujte, či je pripojenie USB stabilné. • Skontrolujte, či je aktuálna verzia softvéru Creality Sonic Pad najnovšia. •...
Page 138 Skontrolujte, či rýchlosť a zrýchlenie tlače rezu neprekračujú normálny rozsah • tlačiarne, a primerane upravte rýchlosť a zrýchlenie tlače (pozrite si parametre krájania, ktoré poskytuje spoločnosť Creality). Hrubé navliekanie pri tlači Skontrolujte, či príslušné parametre súboru rezania zodpovedajú pripojenému modelu tlačiarne, napríklad či sa má...
Page 139 Zodpovedá modelu s nainštalovaným CR Touch, verzia základnej dosky je V4.2.7. Karta SD je vložená do tlačiarne, ale príslušný súbor sa nedá nájsť v zariadení Creality Sonic Pad Uložte súbor na disk USB a vložte ho do rozhrania USB zariadenia Creality Sonic Pad, aby ste mohli načítať príslušný súbor.
Page 140 Otvorte možnosť nastavenia tlačiarne v softvéri na krájanie a pridajte príkaz G90 pred ostatné príkazy pohybu v počiatočnom Gkóde. Odporúča sa používať softvér na krájanie Creality Print a požadované počiatočné pokyny Gcode boli pridané v predvolenom nastavení. Ako importovať profily definované používateľom? Pomocou webového rozhrania zadajte možnosť...
Page 141: Záručné Podmienky
Prečo sa po dokončení tlače po nastavení výšky osi Z počas procesu tlače zobrazí okno s výzvou na uloženie? Počas procesu tlače je nastavenie osi Z účinné pre aktuálnu tlač. Ak sa uloží počas procesu tlače, spustí sa SAVE_CONFIG, čo spôsobí odpojenie tlačiarne a zlyhanie tlače. Preto sa upravuje tak, aby sa uložila až...
Page 142 Kedves vásárló, Köszönjük, hogy megvásárolta termékünket. Kérjük, az első használat előtt figyelmesen olvassa el az alábbi utasításokat, és őrizze meg ezt a használati útmutatót a későbbi használatra. Fordítson különös figyelmet a biztonsági utasításokra. Ha bármilyen kérdése vagy észrevétele van a készülékkel kapcsolatban, kérjük, forduljon az ügyfélvonalhoz.
Page 143: Termék Leírása
Termék leírása Amikor a Creality Sonic Pad USB-kábelen keresztül csatlakozik az FDM-nyomtatóhoz, a nyomtató központi rendszerévé válik. Hardveres specifikációk T800 USB 2.0 interfész Képernyő felbontása és mérete 1024x600 és 7 hüvelyk Wi-Fi protokoll IEEE 802.11b/g/n LAN-interfész 100M Gsensor interfész PS/2 Tápcsatlakozó...
Page 144 Creality Sonic Pad x1 • 12V-os hálózati adapter (adapterrel együtt) x1 • G-érzékelő adatkábel x1 • G-érzékelő x1 • USB kábel x1 • USB meghajtó x1 • Micro USB Mini USB csatlakozó x1 • Micro USB-C típusú csatlakozó x1 •...
Page 145 (használatban van), be kell tartaniuk a szakmai etikát, figyelniük kell a biztonsági kötelezettségekre, és szigorúan tilos termékeinket vagy berendezéseinket bármilyen illegális célra használni. A Creality semmilyen körülmények között nem vállal felelősséget a jogsértések jogi felelősségéért.
Page 146: Első Használat
1. Eszköz csatlakoztatása 2. Csatlakoztassa a Creality Sonic Pad készüléket az AC110V/220V-os tápegységhez a hálózati adapter segítségével. 3. Csatlakoztassa a Creality Sonic Padot és a 3D nyomtatót egy USB-kábellel a nyomtatóhoz (szükség esetén használja a megfelelő adaptert). 4. Boot beállítások A csatlakozás befejezése után nyomja meg a Creality Sonic Pad...
Page 147 3. Régió kiválasztása 4. Hálózati beállítások (opcionális)¨ 5. Hálózat hozzáadása (opcionális) 6. A hálózati kapcsolat befejeződött (opcionális) 7. Adatvédelmi beállítás, kattintson a 8. Eszköz átnevezése következő gombra, miután elolvasta és a jelölőnégyzet bejelölésével beleegyezik.
Page 148 9. Nyomtató firmware flash-elése (frissítés SD/TF kártyán keresztül) 10. Válassza ki a nyomtató modelljét (a felhasználóknak meg kell nyitniuk a nyomtatót az alaplapi chip modelljének ellenőrzéséhez). 11. Az Ender-3 S1 modell példáján a modell kiválasztása után a flash-elés útmutató oldalra lép. Kérjük, készítsen elő egy kártyaolvasót és egy memóriakártyát a nyomtató...
Page 149 12. Írja a firmware-t az SD/TF-kártyára, majd helyezze be az SD/TF-kártyát a nyomtatóba, és kattintson a Következő lépés gombra. 13. A nyomtató bekapcsolása után a Creality Sonic Pad automatikusan csatlakozik a nyomtatóhoz. (a nyomtató bekapcsolása után az SD/TF-ben lévő firmware...
Page 150 14. Miután a nyomtató firmware-jét feltöltötte, kattintson az Újraindítás gombra. ¨ 15. A nyomtató firmware-jének flash-elése (frissítés USB-kábelen keresztül) 16. Válassza ki a nyomtatót (alaplapok chipekkel, például SD/TF kártyán keresztül frissített)
Page 151 17. Itt a CR10 V3 mint példa. A modell kiválasztása után lépjen be a flash-elés útmutató oldalra. Kérjük, csatlakoztassa a nyomtatót a képernyőterminálhoz egy USB-kábellel. 18. A Következő lépés gombra kattintás után a Creality Sonic Pad elkezdi a firmware flash-elését a nyomtatóra, és megvárja, amíg a flash-elés befejeződik.
Page 152 → Ökoszisztéma 20. Funkcionális önellenőrzés Miután a nyomtató firmware-jét feltöltötte, a Creality Sonic Pad automatikusan újraindítja a nyomtatót. Az újraindítás után belép a funkció önellenőrzésébe, és követi a képernyőn megjelenő utasításokat. Az önellenőrzés befejezése után kattintson a Start your experience gombra, a képernyő elmenti a vonatkozó...
Page 153: Napi Használat
Napi használat 1. Nyomtatás Lépjen be a kezdőlapra, és kattintson a "Nyomtatás" gombra. 2. Válassza ki a helyileg vagy az USB-meghajtón tárolt gcode-fájlt, majd kattintson a címre a fájl kinyomtatásához.
Page 154 3. Lépjen be a nyomtatási felületre, a nyomtató elkezd nyomtatni, és a képernyőn megjelennek a nyomtatási információk, például a becsült idő. 4. A paraméterek a nyomtatási folyamat során is beállíthatók, a konkrét paraméterek az ábrán láthatók. Megjegyzés: A paraméterek beállítása csak a nyomtató nyomtatásának megkezdése után végezhető...
Page 155 5. A nyomtatási folyamat során választhatja a nyomtatás szüneteltetését/megállítását. A szünet után folytathatja a nyomtatást, de ha leállítja a nyomtatást, kilép a nyomtatási felületről, és visszatér a Kezdőlapra. 6. Ha meg kell szakítania a nyomtatási folyamatot, kattintson a...
Page 156 7. A Creality Sonic Pad a vészleállás után a következő felületre ugrik, a kapcsolat helyreállításához manuálisan kell az Újraindítás gombra kattintania. 8. Szeleteléses fájlkezelés 9. Lépjen be a gcode kiválasztó oldalra, és végezze el a következő műveleteket. A gcode fájlok kezelése, az USB-meghajtó és a helyi fájlok másolhatók •...
Page 157 Rendszerfrissítés 1. Online frissítés A kezdőlapon menjen a "Konfiguráció" > "Egyéb beállítások" menüpontra, hogy ellenőrizze az új verziót. 2. Kattintson a Rendszerfrissítés gombra, és kövesse a képernyőn megjelenő utasításokat. A frissítés befejezése után a rendszer automatikusan újraindul.
Page 158: Speciális Beállítások
3. USB-meghajtó frissítés A megfelelő frissítési fájl letöltéséhez kérjük, látogasson el a https://www.creality.com/pages/download →Ecosystem oldalra. Dekomprimálja azt, és másolja az USB-meghajtó gyökérkönyvtárába. A gép behelyezése után automatikusan felugrik egy frissítési értesítés. Kövesse az utasításokat a frissítéshez. Speciális beállítások 1. Makrók megjelenítése Kattintson a gombra a makrófunkciók megjelenítéséhez/elrejtéséhez.
Page 159 3. HOTEND PID kalibrálás Kattintson a kalibrációs oldalra, állítsa be a fűtőberendezés kalibrációs hőmérsékletét, kattintson a kalibráció indításához, és erősítse meg, hogy a kalibráció a felszólításoknak megfelelően befejeződött, a rendszer automatikusan elmenti. 4. HOTBED PID kalibrálás Kattintson a kalibrációs oldalra, a melegágy kalibrációs hőmérsékletének beállítása után kattintson a kalibráció...
Page 160 5. A rezonanciák mérése Válassza az Egyéb beállítások, Speciális beállítások menüpontot, és kattintson a Rezonanciák mérése gombra. 6. Hasonlóan az Ender-3 S1 melegágyhoz az Y tengelyen. Lépjen be a rezgéskompenzációs oldalra, válassza ki az aktuális géptípust, és kattintson a Következő lépés gombra. 7.
Page 161 Ha az érzékelő állapota rendben van, kattintson a Csillagteszt gombra. Miután a nyomtató nullára állt, az X-tengely rezgéskompenzációs érzékelése megkezdődik. Miután az X-tengely rezgéskompenzáció érzékelése befejeződött, kattintson a Következő lépés gombra.
Page 162 Telepítse az érzékelőt az Y-tengelyre a képen látható módon, és kattintson a Következő lépés gombra. Várja meg, amíg az Y-tengely rezgéskompenzáció érzékelése befejeződik. Az érzékelőtartó az Y-tengely rezgéskompenzációs teszt befejezése után eltávolítható.
Page 163 A rezgéskompenzációs teszt befejezése után vegye ki az érzékelőt, és húzza ki a kábelt (az adatok mentésre kerültek). Hasonló az Ender-5 Plus forró ágyhoz, nem az Y-tengelyen Lépjen be a rezgéskompenzációs oldalra, válassza ki az aktuális géptípust, és kattintson a Következő lépés gombra.
Page 164 Az érzékelő csatlakoztatása és telepítése után kattintson a Következő lépés gombra. Ha az érzékelő állapota rendben van, kattintson a Start test gombra.
Page 165 Miután a nyomtató nullára állt, az X-tengely rezgéskompenzációs érzékelése megkezdődik. A rezgéskompenzációs teszt befejezése után vegye ki az érzékelőt, és húzza ki a kábelt (az adatok mentésre kerültek).
Page 166 Automatikus felismerés Az önellenőrzési elemek szabadon választhatók. A kiválasztás után kattintson az érzékelés elindításához, és kövesse az útmutatást az érzékelés befejezéséhez. A befejezés után el kell menteni a konfigurációt. A képernyő megfordítása Kattintson az OK gombra, és a képernyő 180°-kal megfordul.
Page 167 Kattintson erre a gombra az alaplap soros portjának azonosítójának lekérdezéséhez, amely a nyomtatómodell paraméterbeállításainak testreszabására szolgál. Időzített videó Kapcsolja ki a Creality Sonic Pad készüléket, mielőtt a kamerát az USB-csatlakozóhoz csatlakoztatja. Kapcsolja be, majd lépjen be a Konfiguráció oldalra, és kattintson a kamerára.
Page 168 Menjen a Kamera lapra, kattintson a kamera ikonra, és jelölje be a Kamera csatlakoztatása jelölőnégyzetet. Kattintson a logóra az oldal jobb alsó sarkában a beállítási oldalra.
Page 169 Kattintson a Connect automatically (Automatikusan csatlakoztatni) gombra az aktiválás után, a kamera a Creality Sonic Pad bekapcsolásakor aktiválódik. Kattintson a time lapse videó engedélyezéséhez, és a kamera a beállított rétegszámnak és renderelési módszernek megfelelően felveszi a nyomtatott modellt. A felvétel befejezése után automatikusan létrejön egy time lapse videofájl.
Page 170 A fájlkezelési módba belépve választhat a lejátszás, a megosztás, az exportálás és a videók törlése között. A szeletelő szoftver előnézetet és miniatűröket jelenít Ultimaker Cura 5.1.0 Adjon hozzá miniatűröket az Ultimaker Cura 5.1.0-ban, válassza a "Bővítmények"- "Utófeldolgozás" - "G-kód módosítása" menüpontot.
Page 171 A bevitel után válassza ki az ábrán látható utófeldolgozó szkriptet ("Szkript hozzáadása"- Miniatűr létrehozása), és a szeletelés gomb mellett megjelenik egy piros pont a szkript utáni prompt mezőben. A szeletelés befejezése után exportálja azt ufp formátumban, és töltse fel egy U lemez vagy WEB terminál segítségével.
Page 172 PrusaSlicer 2.4.2 Hozzáadott miniatűrök és előnézetek a PrusaSlicer 2.4.2 A "Szakértő" módban a "Nyomtató beállításai"-"Firmware"-"G-kód miniatűrök" menüpontban egyéni méretű miniatűröket és előnézetet adhat hozzá. SuperSlicer 2.3.5 Hozzáadva a SuperSlicer 2.3.57-es verziójához miniatűrök és előnézetek. Szakértői módban a "Nyomtató beállításai"-"Miniatűrök"-"Méret gkódhoz" menüpontban egyéni méretű...
Page 173 Adjon hozzá miniatűröket és előnézeti képeket a Creality Print-en, válassza az "Eszköz"- "Nyomtató kezelése" lehetőséget a nyomtatókezelő felületre való belépéshez. A nyomtató kezelőfelületén jelölje be az "Előnézet létrehozása" lehetőséget, és válassza ki az előnézeti kép méretét, ha egyéni méretű előnézeti képet szeretne hozzáadni.
Page 174 Más modellek adaptálása Felhasználó által meghatározott nyomtató konfigurációs folyamat Konfigurálja a nyomtató firmware-jét a Creality Sonic Pad nyomtató firmware eszközével. A printer.cfg fájl konfigurálása Kérjük, tekintse meg a konfigurációs útmutatót a https://www.creality.com/pages/download → Ecosystem hivatalos weboldalon. Felhasználó által meghatározott modellek konfigurálása a Creality Sonic Padon.
Page 175 Ha nincs nyomtató csatlakoztatva. A modellválasztó felületen válassza ki a többi modellt. Alaplapi firmware összeállítása...
Page 176 A firmware konfigurálása. Kérjük, válassza ki az alaplapi paramétereknek megfelelő opciókat, majd kattintson a Generate gombra. Exportálja a firmware-t a generálás után.
Page 177 USB-kábelen keresztül. Felhasználó által meghatározott modellek konfigurálása. Helyezze be az USB meghajtót a Creality Sonic Padbe, és kattintson a Következő lépés gombra. (Kérjük, először frissítse a nyomtató firmware-jét és a printer.cfg fájl konfigurálását, majd csatlakoztassa a nyomtatót a Creality Sonic Padhez USB-kábelen...
Page 178 A printer.cfg fájl észlelése után kattintson a Loaded (Betöltve) gombra. A nyomtató önellenőrzése a sikeres betöltés után történik.
Page 179 Miután belépett az önellenőrzési folyamatba, kövesse a képernyőn megjelenő utasításokat. Az önellenőrzés befejezése után a rendszer újraindul. Az újraindítás befejezése után beléphet a kezdőlapra, és elkezdheti használni azt.
Page 180 A WEB operációs terminál használata A Creality Sonic Pad IP-címének megadása A Creality Sonic Pad aktuális LAN IP-címének megadásához lépjen be a "Configure- Network Settings-Wireless Network/Wired Network" menüpontba. A Creality Sonic Pad képernyő sorozatszámának (DN-szám) beszerzése.
Page 181 Fluidd LAN háttér bejelentkezés. Győződjön meg róla, hogy a PC és a Creality Sonic Pad ugyanabban a helyi hálózatban van, írja be a Creality Sonic Pad kapott IP-címét a böngészőbe, vagy a helyi hálózat tartománynevét spad-DN.local (DN a képernyő DN számának első négy számjegye).
Page 182 Ha a "letöltés sikertelen" üzenetet jeleníti meg, amikor a hálózat normális, • ellenőrizze, hogy a Creality Sonic Pad tárolója több mint 500MB. Ha a tárhely nem elegendő, kérjük, próbáljon meg törölni néhány szeletfájlt vagy time-lapse videófájlt, hogy a rendelkezésre álló hely több mint 500MB legyen, mielőtt megpróbálná a frissítést.
Page 183 Ellenőrizze, hogy a nyomtató be van-e kapcsolva; • Ellenőrizze, hogy a nyomtató a megfelelő firmware-verziót flashelte-e; • Ellenőrizze, hogy a konfigurációs fájl helyesen illeszkedik-e; • Ellenőrizze, hogy az USB-kapcsolat stabil-e. • Ellenőrizze, hogy a Creality Sonic Pad szoftver aktuális verziója a legújabb verzió-e. •...
Page 184 Ellenőrizze, hogy a szeletelési nyomtatási sebesség és a gyorsulás nem haladja-e • meg a nyomtató normál tartományát, és állítsa be megfelelően a nyomtatási sebességet és a gyorsulást. (lásd a Creality által biztosított szeletelési paramétereket) Súlyos felfűzés nyomtatáskor Ellenőrizze, hogy a szeletelési fájl vonatkozó paraméterei megfelelnek-e a csatlakoztatott nyomtatómodellnek, például a behúzás engedélyezése, a behúzási távolság, a behúzási...
Page 185 A kamerát nem lehet normálisan használni a csatlakoztatás után? A Creality Sonic Pads alapértelmezés szerint betölti a kamera eszközt; ha a • kamera be van dugva a rendszerindítás után, a kamera kiválasztása és engedélyezése után a kamera engedélyezve jelenik meg, várjon 2 percet, mielőtt a képernyő...
Page 186 Kérjük, mentse a fájlt egy USB-lemezre, és a megfelelő fájl olvasásához helyezze be a Creality Sonic Pad USB-csatlakozójába. Hogyan válasszunk fényképezőgépet? Válasszon ki egy közös kamerát saját maga, vagy tekintse meg a Creality által ajánlott kamerák listáját: Logitech 920 •...
Page 187 Hogyan lehet importálni a felhasználó által meghatározott profilokat? A WebUI segítségével adja meg a konfigurációs fájl opciót, majd kattintson a Felhasználó által definiált konfigurációs fájl feltöltése gombra. Miért jelenik meg a nyomtatás befejezése után a Z-tengely magasságának a nyomtatási folyamat során történő beállítása után a mentésre felszólító...
Page 188: Jótállási Feltételek
Jótállási feltételek Az Alza.cz értékesítési hálózatában vásárolt új termékre 2 év garancia vonatkozik. Ha a garanciális időszak alatt javításra vagy egyéb szolgáltatásra van szüksége, forduljon közvetlenül a termék eladójához, a vásárlás dátumával ellátott eredeti vásárlási bizonylatot kell bemutatnia. Az alábbiak a jótállási feltételekbe ütközőnek minősülnek, amelyek miatt az igényelt követelés nem ismerhető...
Page 189 Sehr geehrter Kunde, vielen Dank für den Kauf unseres Produkts. Bitte lesen Sie die folgenden Anweisungen vor dem ersten Gebrauch sorgfältig durch und bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Beachten Sie insbesondere die Sicherheitshinweise. Wenn Sie Fragen oder Kommentare zum Gerät haben, wenden Sie sich bitte an den Kundenservice.
Page 190: Beschreibung Des Produkts
Beschreibung des Produkts Wenn das Creality Sonic Pad über ein USB-Kabel mit dem FDM-Drucker verbunden ist, wird es zum Kernsystem des Druckers. Hardware-Spezifikationen T800 USB 2.0-Schnittstelle Bildschirmauflösung und -größe 1024x600 & 7 Zoll Wi-Fi-Protokoll IEEE 802.11b/g/n LAN-Schnittstelle 100M Gsensor-Schnittstelle PS/2...
Page 191 Creality Sonic Pad x1 • 12V-Netzteil (einschließlich Adapter) x1 • G-Sensor-Datenkabel x1 • G-Sensor x1 • USB-Kabel x1 • USB-Laufwerk x1 • Micro USB auf Mini USB Stecker x1 • Micro USB auf Typ-C Stecker x1 • Anweisungen x1 •...
Page 192: Vorsichtsmaßnahmen Für Den Betrieb
Regionen einhalten, in denen sich die Geräte befinden (verwendet werden), sich an die Berufsethik halten, auf die Sicherheitspflichten achten und die Verwendung unserer Produkte oder Geräte für illegale Zwecke strikt untersagen. Creality übernimmt unter keinen Umständen die Verantwortung für Verstöße gegen gesetzliche Vorschriften.
Page 193: Erste Verwendung
Erste Verwendung 1. Anschluss des Geräts 2. Schließen Sie das Creality Sonic Pad mit dem Netzadapter an das AC110V/220V- Netzteil an. 3. Verbinden Sie das Creality Sonic Pad und den 3D-Drucker mit einem USB-Kabel mit Ihrem Drucker (verwenden Sie ggf. den richtigen Adapter).
Page 194 3. Region auswählen 4. Netzwerkeinstellungen (optional)¨ 5. Ein Netzwerk hinzufügen (optional) 6. Die Netzwerkverbindung ist abgeschlossen (optional) 7. Datenschutzeinstellungen, klicken 8. Gerät umbenennen Sie nach dem Lesen auf Weiter und stimmen Sie zu, indem Sie das Kontrollkästchen aktivieren...
Page 195 9. Flashen der Drucker-Firmware (Aktualisierung über SD/TF-Karte) 10. Wählen Sie das Druckermodell aus (Benutzer müssen den Drucker öffnen, um das Motherboard-Chipmodell zu überprüfen). 11. Am Beispiel des Modells Ender-3 S1 gelangen Sie nach Auswahl des Modells auf die Seite mit der Anleitung zum Flashen. Bitte bereiten Sie ein Kartenlesegerät und eine Speicherkarte für das Flashen des Druckers vor.
Page 196 12. Schreiben Sie die Firmware auf die SD/TF-Karte, legen Sie die SD/TF-Karte in den Drucker ein und klicken Sie auf Nächster Schritt. 13. Nach dem Einschalten des Druckers wird das Creality Sonic Pad automatisch mit dem Drucker verbunden. (Die Firmware auf SD/TF wird nach dem Einschalten des...
Page 197 14. Nachdem die Druckerfirmware geflasht wurde, klicken Sie auf Neustart. ¨ 15. Flashen der Drucker-Firmware (Aktualisierung über USB-Kabel) 16. Wählen Sie den Drucker aus (Motherboards mit Chips wie z.B. über SD/TF-Karte aufgerüstet)
Page 198 Anleitungsseite auf. Schließen Sie den Drucker mit einem USB-Kabel an das Bildschirmterminal an. 18. Nachdem Sie auf Next step geklickt haben, beginnt das Creality Sonic Pad mit dem Flashen der Firmware für den Drucker und wartet, bis der Vorgang...
Page 199 BootLoader-Update finden Sie auf der offiziellen Website. https://creality.com/pages/download → Ökosystem 20. Funktionelle Selbstkontrolle Nachdem die Drucker-Firmware geflasht wurde, startet das Creality Sonic Pad den Drucker automatisch neu. Nach dem Neustart startet er den Funktionsselbsttest und folgt den Anweisungen auf dem Bildschirm. Nach...
Page 200: Täglicher Gebrauch
Täglicher Gebrauch 1. Drucken Gehen Sie auf die Startseite und klicken Sie auf "Drucken". 2. Wählen Sie die lokal oder auf dem USB-Laufwerk gespeicherte gcode-Datei aus und klicken Sie auf , um die Datei zu drucken.
Page 201 3. Geben Sie die Druckschnittstelle ein, der Drucker beginnt mit dem Druck, und auf dem Bildschirm werden Druckinformationen wie die geschätzte Zeit angezeigt. 4. Die Parameter können während des Druckvorgangs angepasst werden; die spezifischen Parameter sind in der Abbildung dargestellt. Hinweis: Die Einstellung der Parameter kann erst nach dem Start des Druckers erfolgen und kann nicht während des Vorbereitungsprozesses (z.
Page 202 5. Während des Druckvorgangs können Sie den Druckvorgang anhalten/beenden. Er kann nach einer Pause fortgesetzt werden, verlässt aber die Druckoberfläche und kehrt zur Startseite zurück, wenn Sie den Druckvorgang abbrechen. 6. Wenn Sie den Druckvorgang abbrechen müssen, können Sie auf...
Page 203 7. Creality Sonic Pad springt nach dem Notstopp auf die folgende Oberfläche, Sie müssen manuell auf Neustart klicken, um die Verbindung wiederherzustellen. 8. Verwaltung von Slicing-Dateien 9. Rufen Sie die Seite für die Auswahl des gCodes auf und führen Sie die folgenden Schritte aus.
Page 204 System-Upgrade 1. Online-Upgrade Gehen Sie auf der Startseite zu "Konfigurieren" > "Andere Einstellungen", um nach einer neuen Version zu suchen. 2. Klicken Sie auf System-Upgrade und folgen Sie den Anweisungen auf dem Bildschirm. Nach Abschluss des Upgrades wird das System automatisch neu gestartet.
Page 205: Erweiterte Optionen
3. USB-Laufwerk-Upgrade Bitte gehen Sie auf https://www.creality.com/pages/download →Ecosystem, um die entsprechende Upgrade-Datei herunterzuladen. Dekomprimieren Sie sie und kopieren Sie sie in das Stammverzeichnis des USB-Laufwerks. Nach dem Einstecken des Geräts wird automatisch eine Aufforderung zur Aktualisierung angezeigt. Befolgen Sie die Anweisungen zum Upgrade.
Page 206 3. HOTEND PID-Kalibrierung Klicken Sie auf , um die Kalibrierungsseite aufzurufen, stellen Sie die Kalibrierungs-Temperatur für das Hotend ein, klicken Sie auf , um die Kalibrierung zu starten, und bestätigen Sie, dass die Kalibrierung gemäß den Aufforderungen abgeschlossen ist; das System wird automatisch gespeichert. 4.
Page 207 5. Messung von Resonanzen Gehen Sie zu Andere Einstellungen, Erweiterte Optionen, und klicken Sie auf Resonanzmessung. 6. Ähnlich wie bei Ender-3 S1 Hotbed auf der Y-Achse. Rufen Sie die Seite zur Schwingungskompensation auf, wählen Sie den aktuellen Maschinentyp aus und klicken Sie auf Nächster Schritt. 7.
Page 208 Wenn der Sensorstatus OK ist, klicken Sie auf den Sterntest. Nachdem der Drucker auf Null zurückgesetzt wurde, beginnt die Erkennung des Schwingungsausgleichs der X-Achse. Nachdem die Erkennung der Schwingungskompensation der X-Achse abgeschlossen ist, klicken Sie auf Nächster Schritt.
Page 209 Installieren Sie den Sensor wie gezeigt an der Y-Achse und klicken Sie auf Nächster Schritt. Warten Sie, bis die Erkennung des Schwingungsausgleichs der Y-Achse abgeschlossen ist.
Page 210 Die Sensorhalterung kann nach Abschluss des Tests zur Schwingungskompensation der Y-Achse entfernt werden. Nach Abschluss des Schwingungsausgleichstests entfernen Sie bitte den Sensor und ziehen das Kabel ab (die Daten wurden gespeichert). Ähnlich wie bei Ender-5 Plus Hot Bed nicht auf der Y-Achse...
Page 211 Rufen Sie die Seite zur Schwingungskompensation auf, wählen Sie den aktuellen Maschinentyp und klicken Sie auf Nächster Schritt. Nachdem Sie den Sensor wie gezeigt angeschlossen und installiert haben, klicken Sie auf Nächster Schritt.
Page 212 Wenn der Sensorstatus OK ist, klicken Sie auf den Sterntest. Nachdem der Drucker auf Null zurückgesetzt wurde, beginnt die Erkennung des Schwingungsausgleichs der X-Achse.
Page 213 Nach Abschluss des Schwingungsausgleichstests entfernen Sie bitte den Sensor und ziehen das Kabel ab (die Daten wurden gespeichert). Automatische Erkennung Die Elemente des Selbsttests können frei gewählt werden. Klicken Sie nach der Auswahl auf , um die Erkennung zu starten, und folgen Sie den Anweisungen, um die Erkennung abzuschließen.
Page 214 Den Bildschirm umdrehen Klicken Sie auf OK und der Bildschirm wird um 180° gedreht. Hardware-ID der seriellen Schnittstelle abrufen Klicken Sie hier, um die ID des seriellen Anschlusses der Hauptplatine abzurufen, die für die Anpassung der Parametereinstellungen des Druckermodells verwendet wird.
Page 215 Zeitraffervideo Schalten Sie das Creality Sonic Pad aus, bevor Sie die Kamera an die USB-Schnittstelle anschließen. Schalten Sie es ein, öffnen Sie die Seite "Konfigurieren" und klicken Sie auf die Kamera. Gehen Sie zur Seite Kamera, klicken Sie auf das Kamerasymbol und aktivieren Sie...
Page 216 Klicken Sie auf Automatisch verbinden nach der Aktivierung, die Kamera wird aktiviert, wenn das Creality Sonic Pad eingeschaltet wird. Klicken Sie auf , um das Zeitraffervideo zu aktivieren, und die Kamera wird das gedruckte Modell entsprechend der eingestellten Anzahl von Schichten und Rendering-Methoden aufnehmen. Nach Abschluss der Aufnahme wird automatisch eine Zeitraffer-Videodatei erstellt.
Page 217 Geben Sie den Speicherordner für die Zeitraffervideodatei ein, es werden die Miniaturbilder und Druckinformationen angezeigt, klicken Sie auf die Anzeigeliste um den Dateiverwaltungsmodus aufzurufen. Im Dateiverwaltungsmodus können Sie Videos abspielen, freigeben, exportieren und löschen.
Page 218 Slicing-Software zeigt Vorschaubilder und Miniaturansichten an Ultimaker Cura 5.1.0 Fügen Sie Thumbnails auf Ultimaker Cura 5.1.0 hinzu, wählen Sie "Erweiterungen" - "Nachbearbeitung" - "G-Code modifizieren". Wählen Sie nach der Eingabe das in der Abbildung gezeigte Nachbearbeitungsskript aus ("Skript hinzufügen"- Miniaturansicht erstellen), und ein roter Punkt erscheint im Eingabefeld für das Nachbearbeitungsskript neben der Schaltfläche "Slice".
Page 219 PrusaSlicer 2.4.2 Zusätzliche Miniaturbilder und Vorschauen auf PrusaSlicer 2.4.2 Im "Experten"-Modus können Sie unter "Druckereinstellungen"-"Firmware"-"G-Code-Thumbnails" Miniaturbilder und Vorschauen in benutzerdefinierter Größe hinzufügen.
Page 220 Miniaturansichten und Voransichten für SuperSlicer 2.3.57 hinzugefügt. Im Expertenmodus können Sie unter "Druckereinstellungen"-"Miniaturansichten"-"Größe für gcode" Miniaturansichten und Vorschauen in benutzerdefinierter Größe hinzufügen. Fügen Sie Miniaturansichten und Vorschaubilder zu Creality Print hinzu und wählen Sie "Werkzeug" - "Drucker verwalten", um die Schnittstelle zur Druckerverwaltung zu öffnen.
Page 221 Aktivieren Sie in der Druckerverwaltungsoberfläche die Option "Vorschau generieren" und wählen Sie die Größe des Vorschaubildes aus, um ein Vorschaubild in einer benutzerdefinierten Größe hinzuzufügen. Adaption anderer Modelle Benutzerdefinierter Druckerkonfigurationsprozess Konfigurieren Sie die Drucker-Firmware mit dem Printer Firmware Tool im Creality Sonic Pad.
Page 222 Konfigurieren Sie die Datei printer.cfg Bitte sehen Sie sich die Konfigurationsanleitung auf der offiziellen Website https://www.creality.com/pages/download → Ecosystem an. Konfigurieren Sie benutzerdefinierte Modelle auf dem Creality Sonic Pad. Drucker-Firmware Tools Eintrag. Wenn ein Drucker angeschlossen ist. Gehen Sie zu Konfigurieren---Andere Einstellungen---Drucker-Firmware-Tools.
Page 223 Zusammenstellung der Motherboard-Firmware Konfigurieren Sie die Firmware. Bitte wählen Sie die Optionen entsprechend den Parametern der Hauptplatine aus und klicken Sie dann auf Generieren...
Page 224 Exportieren Sie die Firmware nach der Erstellung. Folgen Sie den Anweisungen, um auf ein USB-Laufwerk zu exportieren oder die Druckerfirmware über ein USB-Kabel zu aktualisieren.
Page 225 Konfigurieren Sie benutzerdefinierte Modelle. Stecken Sie den USB-Stick in das Creality Sonic Pad und klicken Sie auf Nächster Schritt. (Bitte aktualisieren Sie zuerst die Drucker-Firmware und konfigurieren Sie die Datei printer.cfg, und schließen Sie den Drucker über ein USB-Kabel an das Creality Sonic Pad...
Page 226 Nach erfolgreichem Laden wird ein Selbsttest des Druckers durchgeführt. Nachdem Sie den Selbsttest gestartet haben, folgen Sie bitte den Anweisungen auf dem Bildschirm. Nachdem der Selbsttest abgeschlossen ist, wird das System neu gestartet. Nachdem der Neustart abgeschlossen ist, können Sie die Startseite aufrufen und das Gerät verwenden.
Page 227 Die Nutzung des WEB-Bedienterminals Abrufen der IP-Adresse des Creality Sonic Pad Geben Sie "Konfigurieren - Netzwerkeinstellungen - Drahtloses Netzwerk/Kabelgebundenes Netzwerk" ein, um die aktuelle LAN-IP-Adresse des Creality Sonic Pad zu erhalten. Abfrage der Seriennummer (DN-Nummer) des Creality Sonic Pad Bildschirms.
Page 228 Fluidd LAN-Hintergrundanmeldung. Vergewissern Sie sich, dass sich der PC und das Creality Sonic Pad im gleichen lokalen Netzwerk befinden, geben Sie die erhaltene IP-Adresse des Creality Sonic Pad in den Browser ein oder den lokalen Netzwerk-Domänennamen spad-DN.local (DN sind die ersten vier Ziffern der Bildschirm-DN-Nummer).
Page 229 Wenn die Meldung "Download fehlgeschlagen" erscheint, obwohl das Netzwerk • normal ist, überprüfen Sie bitte, ob der Speicherplatz des Creality Sonic Pad mehr als 500 MB beträgt. Wenn der Speicherplatz nicht ausreicht, versuchen Sie bitte, einige Slice-Dateien oder Zeitraffer-Videodateien zu bereinigen, um sicherzustellen, dass der verfügbare Speicherplatz mehr als 500 MB beträgt, bevor Sie ein Upgrade...
Page 230 Resonanzkompensation automatisch erkannt wird? Gibt es irgendwelche Anforderungen an die Ausrichtung? Der Vibrationssensor sollte am Hotend installiert werden. Sie können die von Creality bereitgestellte Modelldatei für die Halterung ausdrucken und dann den Sensor mit den Schrauben an der Halterung befestigen, ohne dass eine Ausrichtung erforderlich ist.
Page 231 Prüfen Sie, ob die Konfigurationsdatei korrekt übereinstimmt; • Prüfen Sie, ob die USB-Verbindung stabil ist. • Prüfen Sie, ob die aktuelle Version der Creality Sonic Pad Software die neueste • Version ist. Abnormales Lesen des U-Laufwerks Prüfen Sie, ob das USB-Laufwerk normal ist, schließen Sie das USB-Laufwerk an •...
Page 232 USB-Laufwerk und kopieren Sie sie dann vom USB-Laufwerk auf den PC. Kann die Kamera nach dem Anschließen nicht normal verwendet werden? Die Creality Sonic Pads laden das Kameragerät standardmäßig; wenn die Kamera • nach dem Booten eingesteckt ist, wird nach dem Auswählen und Aktivieren der...
Page 233 Datei kann nicht im Creality Sonic Pad gefunden werden? Bitte speichern Sie die Datei auf einer USB-Diskette und stecken Sie diese in die Creality Sonic Pad USB-Schnittstelle, um die entsprechende Datei zu lesen. Wie wählt man eine Kamera aus? Wählen Sie selbst eine gängige Kamera aus oder ziehen Sie die von Creality...
Page 234 Warum kann der Druckvorgang nach einem Stromausfall nicht fortgesetzt werden? Der Creality Sonic Pad unterstützt vorübergehend nicht die Funktion "Druck fortsetzen". Wie erzeugt man Zeitraffer-Fotodateien? Die Fotodatei wird erst dann erstellt, wenn der Druck des Dateimodells abgeschlossen ist. Die Zeitraffer-Fotodatei kann nicht erstellt werden, wenn der Druckvorgang gestoppt, ausgeschaltet oder die Kamera herausgezogen wird.
Page 235 Wie exportiert man Protokolle? Auf der Startseite oder der Druckseite: Stecken Sie den USB-Stick ein, klicken Sie • auf "Konfigurieren" - "Weitere Einstellungen" - "Protokoll exportieren", wählen Sie den Exportort aus und klicken Sie auf die Schaltfläche "Exportieren", der Standard-Exportort ist das Stammverzeichnis des USB-Sticks. Auf der Seite "Getrennt": Stecken Sie das USB-Flash-Laufwerk ein, klicken Sie auf •...

Creality Sonic Pad User Manual

Available languages

Quick Links

Related Manuals for Creality Sonic Pad

Summary of Contents for Creality Sonic Pad

Table of Contents
