Popis
1
.
1

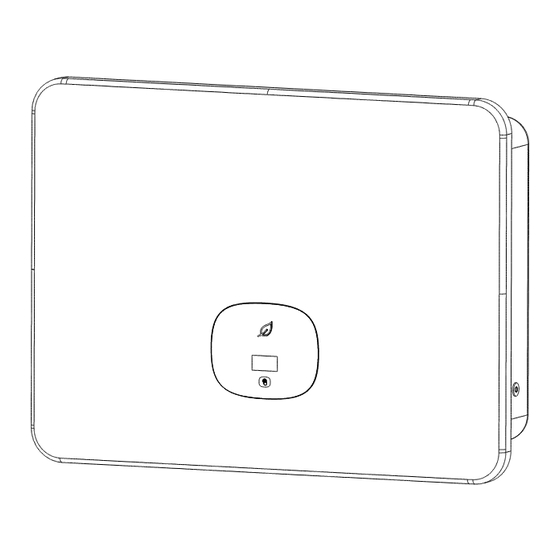

(1) Přední panel
(2)Dotykové tlačítko
(6) Montážní deska
(7) Chladič
(12) Odvzdušňovací ventil
(11)USB port
Poznámka:
1.
U střídačů MID 11-20KTL3-XH je svorka PV3 nahrazena vodotěsnou krytkou M12.
2.
Tento dokument slouží pouze jako návod pro rychlou instalaci. Podrobnosti naleznete v uživatelské příručce.
3.
Společnost Growatt nenese odpovědnost za škody způsobené nesprávnou instalací.
2
.
Instalace
Schéma systému
Instalace na stěnu
2.2
Poznámka:
1. Při vrtání otvorů do zdi dbejte na to, abyste se vyhnuli vodovodním trubkám a napájecím kabelům.
MID 11-30KTL3-XH/MID 8-15KTL3-XH L stručný návod
2
2
3
4
5 6
(3) LCD obrazovka
(8) DC spínač
(13) COM port
2.1 Požadavky instalace
≥500mm
7
8
(4) LED indikátor
(9) Svorka FV
(14)Svorka AC
≥500mm
9
10
11
12
13
14
(5) Podpěra střídače
(10) Svorka baterie
218
579
100
260
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Growatt MID 11-30KTL3-XH
Summary of Contents for Growatt MID 11-30KTL3-XH
- Page 1 Poznámka: U střídačů MID 11-20KTL3-XH je svorka PV3 nahrazena vodotěsnou krytkou M12. Tento dokument slouží pouze jako návod pro rychlou instalaci. Podrobnosti naleznete v uživatelské příručce. Společnost Growatt nenese odpovědnost za škody způsobené nesprávnou instalací. Instalace Schéma systému 2.1 Požadavky instalace ≥500mm...
- Page 2 I n stalace komunikačního modulu Instalace Vyjmutí Strana střídače Strana střídače Strana střídače Strana střídače Elektroinstalace Před elektrickým připojením připravte kabely. Č. Kabel Doporučené parametry Poznámka: Jeden vícežilový PE kabel 1.Ujistěte se, že jsou všechny spínače vypnuté. Z 6mm²-10mm² žlutozelený kabel bezpečnostních důvodů...
- Page 3 485B4 485A4 Poznámka: Pokud je připojen Backup boxu, povolte jej při konfiguraci střídače. Podrobnosti naleznete v části 9.3.3 v uživatelské příručce MID 11-30KTL3-XH. Kontrola instalace Č. Přijatelný stav Č. Přijatelný stav Střídač je nainstalován správně, důkladně a spolehlivě. Komunikační kabel RS485 je správně a pevně nainstalován.
- Page 4 XXX.X% Servis a kontakt Growatt New Energy Stažení návodu SOLSOL s.r.o. Shenzhen Growatt New Energy Co., Ltd Králova 298/4, Brno, 616 00, ČR 4-13/F, Building A, Sino-German (Europe) Industrial Park, Hangcheng Ave, Bao’an District, Shenzhen, China podpora@solsol.cz www.solsol.cz +86 755 2747 1942 service@ginverter.com...
