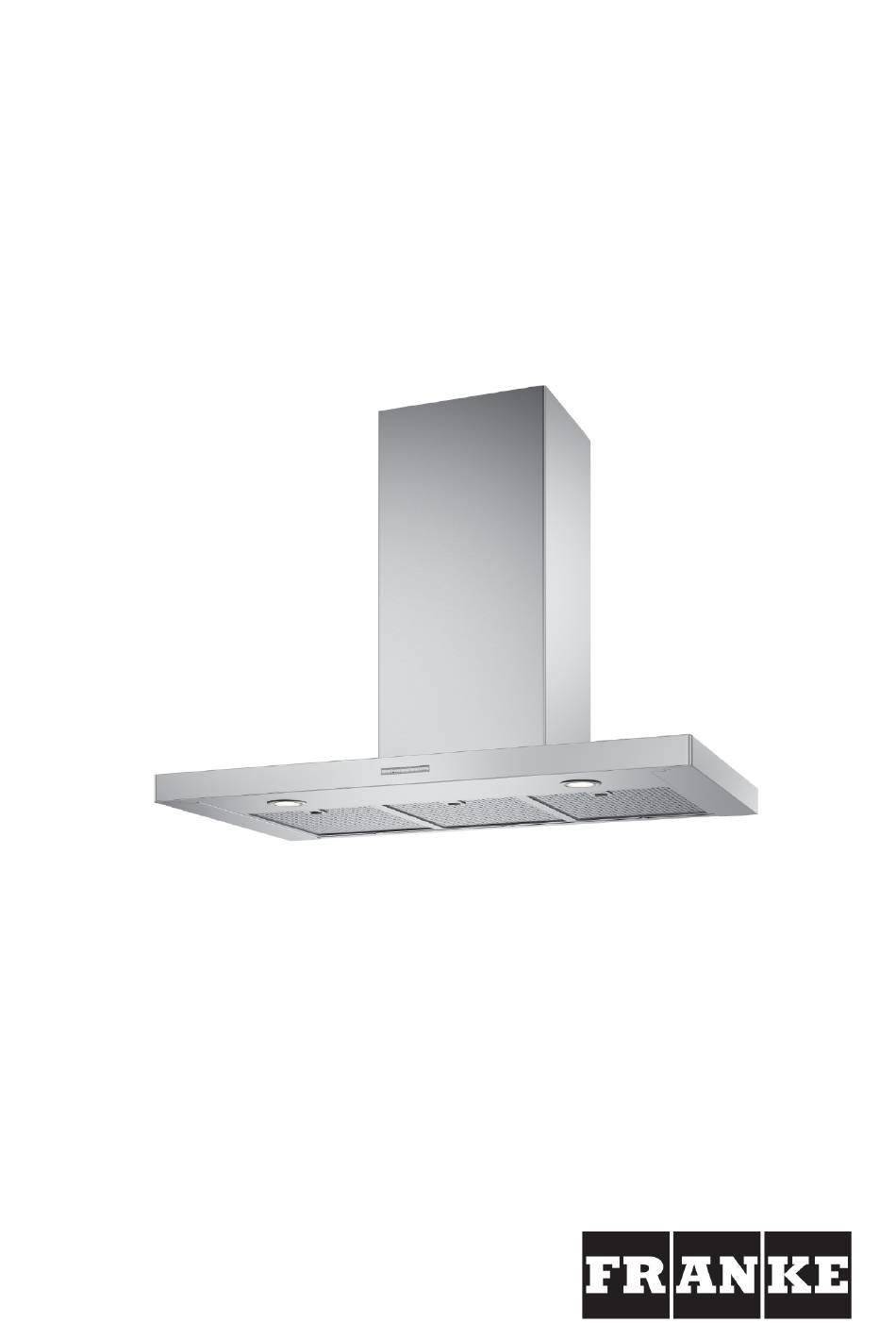

SPISFLÄKT 780 T45 HE
COOKER HOOD 780 T45 HE
EMHÆTTE 780 T45 HE
LIESITUULETIN 780 T45 HE
KJØKKENVENTILATOR 780 T45 HE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 780 T45 HE and is the answer not in the manual?

Questions and answers

Related Manuals for Franke 780 T45 HE

Summary of Contents for Franke 780 T45 HE

  • Page 1 SPISFLÄKT 780 T45 HE COOKER HOOD 780 T45 HE EMHÆTTE 780 T45 HE LIESITUULETIN 780 T45 HE KJØKKENVENTILATOR 780 T45 HE...

  • Page 2: Table Of Contents

    SV Bruksanvisning Säkerhetsföreskrifter ..........3 Installation .

  • Page 3: Säkerhetsföreskrifter

    SÄKERHETSFÖRESKRIFTER Läs noga igenom denna bruks- § Tillräckligt med luft måste till- och monteringsanvisning, i synner- föras rummet när produkten het säkerhetsföreskrifterna, innan används samtidigt med pro- du installerar och börjar använda dukter som använder annan produkten. energi än el-energi, t ex gas- spis, gas- eller braskaminer, Spara bruksanvisningen för senare ved- eller oljepannor etc.

  • Page 4: Installation

    INSTALLATION Spisfläkten är tillverkad för montering på se Fig.1 Mått vägg. Fläkten är utrustad med Easy-Clean Elektrisk anslutning 230 V ~ med motorpaket, LED-belysning och metalltråds- skyddsjord filter. Spisfläkten har tre hastigheter, inten- sivläge samt ventilationsläge. Installation, Belysning LED 2 x 2 W användning, skötsel, underhåll mm framgår av denna anvisning.
  • Page 5 Om medlevererad plugg ska användas, bor- ra Ø 5,5 mm hål. Borra hålet 5 mm djupare än pluggens längd. Placera väggpluggar E i hålen. Kontrollera att skruv och plugg som används är avsedd för materialet i väggen (röd plastplugg är till för infästning i betong, tegel och natursten).
  • Page 6 Montering skorsten Fig.5 Skorsten, övre sektion För försiktigt de två sidorna av den övre skorstensdelen utåt och haka dem på kon- solerna D. Se till att de sitter ordentligt. Fixera sidorna mot övre konsolen med hjälp av de 2 skruvarna G ( 2,9 x 9,5 mm), Fig.5. Skorsten, nedre sektion För försiktigt de två...

  • Page 7: Användning

    ANVÄNDNING FUNKTION STRÖMBRYTARE Fig.6 A. Belysning. Fig.7 B. Ventilationsläge. Fläkten går på låg has- Ta bort fettfilter genom att öppna snäppet, tighet i 60 minuter. Fig.7. Hantera filter försiktigt, var noga med C. Hastighet 1 på fläktmotor. att inte bocka dem. D.
  • Page 8 Fig.9 Ena sidogallret lossas genom att lyfta upp stoppklacken med en skruvmejsel och vrida gallret i riktning FREE, Fig.9. Sätt ihop delarna efter rengöring och tork- ning i omvänd ordning. Kontrollera att de- larna snäpper fast och att motorpaket och elkontakt sitter fast ordentligt.

  • Page 9: Service Och Garanti

    SERVICE OCH GARANTI Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Kontakta Franke Service tel. 0912-40 500 www.franke.se/service De kan hjälpa till att åtgärda felet eller anvi- sa till närmaste servicefirma för snabb och bra service.

  • Page 10: Safety Instructions

    SAFETY INSTRUCTIONS Please read this installation and § Flambéing underneath the pro- user guide carefully before instal- duct is not permitted. ling and using the product, paying § If the product is to be used at special attention to the safety the same time as products that instructions.

  • Page 11: Installation

    INSTALLATION Cooker hood for wall mounting. The cooker Measurements see Fig. 1 hood is equipped with Easy Clean™ motor Electrical installation 230 V ~ earthed package, LED lighting and a metal mesh filt- er. The cooker hood has three speeds, an Lighting LED 2 x 2 W intensive mode as well as a ventilation...
  • Page 12 If the supplied plugs are to be used, drill Ø 5,5 mm holes. Drill the hole 5 mm deeper than the length of the plug. Place wall plugs E in the holes. Check that the screws and plugs used are intended for the wall materi- al (red plastic plug is for attachment in con- crete, brick and natural stone).
  • Page 13 Attention! When using a connecting tubing, the tubing must be stretched and assembled to fit directly next to the connection, Fig. Mounting the chimney Fig. 5 Chimney, upper section Gently bend the two sides of the upper chimney section outwards and hook them on the brackets D.

  • Page 14: Instructions For Use

    INSTRUCTIONS FOR USE FUNCTION SWITCH Fig. 6 A. Lighting. Fig. 7 B. Ventilation mode. The extractor fan runs Remove the grease filters by opening the on low speed for 60 minutes. snap retainer, Fig. 7 Handle the filters care- C. Speed 1 on fan motor. fully, taking care not to bend them.
  • Page 15 Fig. 9 One side grille is detached by lifting up the stop lug with a screwdriver and rotating the grille in the direction marked FREE, Fig. 9. After washing and drying, assemble the parts in reverse order. Check that the parts snap into place and that the motor assem- bly and electrical connector are properly seated.

  • Page 16: Servicing And Warranty

    SERVICING AND WARRANTY Check that the fuse is intact. Go through all the functions to check what is not working. Contact Franke Service Tel. +46 (0)912-40 500 www.franke.se/service They can help you fix the problem or refer you to the nearest service agent for fast and effective service.

  • Page 17: Sikkerhedsforskrifter

    SIKKERHEDSFORSKRIFTER Gennemlæs denne betjenings- og § Der skal være tilstrækkelig monteringsvejledning grundigt, ventilation i rummet, når pro- især sikkerhedsforskrifterne, før duktet bruges sammen med du installerer og bruger produktet. produkter, der anvender anden energi end elektricitet, f.eks. Gem betjeningsvejledningen til se- gaskomfur, gasovn, bræn- nere brug, eller giv den videre, hvis deovn, oliefyr m.m.

  • Page 18: Installation

    INSTALLATION Emhætten er konstrueret til vægmontering. se Fig. 1 Mål Emhætten er forsynet med Easy-Clean mo- Elektrisk tilslutning 230 V ~ med tordel, LED-belysning og metaltrådsfilter. jordforbindelse Emhætten har tre hastigheder, intensiv funktion samt ventilationsfunktion. Installa- Belysning LED 2 x 2 W tion, betjening, pleje, vedligeholdelse m.m.
  • Page 19 og rawlplugs er beregnet til væggens mate- riale (rød plastplug er til fastgørelse i beton, tegl og natursten). Montering Fjern fedtfilter og motorenhed Fig. 7 Fig. 8. Inden ophængning skrues de to skruer F i 120 120 de forborede huller, Fig. 3. Hæng emhætten op, og juster den vandret.
  • Page 20 Montering af skorsten Fig. 5 Skorsten, øvre sektion Før forsigtigt de to sider på øvre skorstens- del udad og hægt dem på beslagene D. Sørg for, at de sidder fast. Fastgør siderne mod øvre beslag ved hjælp af skruer G (2,9 x 9,5 mm), Fig. 5. Skorsten, nedre sektion Før forsigtigt de to sider af nedre skorstens- del udad og fastgør mellem øvre skorstens-...

  • Page 21: Betjening

    BETJENING FUNKTION STRØMAFBRYDER Fig. 6 A. Belysning. Fig. 7 B. Ventilationsindstilling. Udsugningen Fjern fedtfilteret ved at åbne låsen, Fig. 7. kører på lav hastighed i 60 minutter. Håndter filteret forsigtigt, og undgå at bøje C. Hastighed 1 på blæsermotor. det. D.
  • Page 22 Fig. 9 Det ene sidegitter løsnes ved at løfte sto- plasken med en skruetrækker og dreje gitt- eret i retning FREE, Fig. 9. Delene samles efter tørring i den modsatte rækkefølge. Kontroller, at delene låser, og at motordel og elkontakt sidder korrekt. UDSKIFTNING AF LED-BELYSNING OG LED-DRIVER Fig.

  • Page 23: Service Og Garanti

    Kontroller sikringen. Afprøv alle funktioner- ne for at se, hvad der ikke fungerer. Kontakt Frankes serviceafdeling tlf. +46 (0)912-40 500 www.franke.se/service De kan hjælpe med fejlfinding eller henvise til nærmeste servicefirma for hurtig og god service. Produktet er omfattet af gældende APPLiA- bestemmelser.

  • Page 24: Turvallisuusmääräykset

    TURVALLISUUSMÄÄRÄYKSET Lue nämä käyttö- ja asennuso- § Ruokien liekittäminen tuotteen hjeet huolellisesti läpi, varsinkin alla on kielletty. turvallisuusmääräykset, ennen § Riittävästä ilmankierrosta on tuotteen asentamista ja käytön huolehdittava, jos tuotetta käy- aloittamista. tetään tilassa, jossa samaan Säilytä käyttöohjeet myöhempää aikaan käytetään muuta kuin käyttöä...

  • Page 25: Asennus

    ASENNUS Liesituuletin on tarkoitettu seinään asen- Leveys se Kuva 1 nettavaksi. Tuuletin on varustettu Easy Sähköliitäntä 230 V ~ suojamaa- Clean -moottoripaketilla, LED-valaistuksella doituksella ja metallilankasuodattimella. Liesituuletti- messa on kolme nopeutta, intensiiviasento Valaistus LED 4 x 4 W ja tuuletusasento. Asennus, käyttö, hoito, ylläpito jne.
  • Page 26 Jos käytät mukana tullutta tappia, poraa Ø 5,5 mm:n reikä. Poraa aukko, joka on 5 mm syvempi kuin tulpan pituus. Aseta seinätul- pat E reikiin. Varmista, että käytettävä ruuvi ja tulppa on tarkoitettu kyseiselle seinäma- teriaalille (punainen muovitulppa on tarkoi- tettu betoniin, tiileen tai luonnonkiveen 120 120 kiinnittämiseen).
  • Page 27 Huomaa! Jos asennukseen käytetään liitosletkua, se on asennettava kiinteästi lähimpään liitoskohtaan, Kuva 4. Suojaputken asentaminen Kuva 5 Suojaputki, ylempi osa Vie varovasti ulospäin ylemmän savuhor- miosan kaksi sivua ja liitä ne konsoleihin D. Tarkista, että ne ovat kunnolla paikoillaan. Kiinnitä sivut ylempiin konsoleihin ruuveilla G ( 2,9 x 9,5), Kuva 5.

  • Page 28: Käyttö

    KÄYTTÖ KÄYTTÖKYTKIMIEN TOIMINTA toinen kuukausi. Normaalia useammin ta- pahtuvassa käytössä puhdistus on suoritet- tava useammin. Kuva 6 A. Valaistus. B. Tuuletustila. Tuuletin pyörii hitaalla no- peudella 60 minuutin ajan. C. Tuulettimen nopeus 1 Kuva 7 tuuletinmoottorissa. D. Tuulettimen moottorin nopeus 2 Poista rasvasuodattimet avaamalla kiinnik- keet, Kuva 7.
  • Page 29 lukitsevat moottoripaketin paikalleen. Vedä Valaistus ja ohjain on vaihdettava valmista- yksikköä ulospäin niin, että se vapautuu jan tai sen huoltoedustajan toimittamaan kiinnikkeistä, ja vedä sen jälkeen alaspäin. vastaavaan erikoisvalaisimeen ja ohjaimeen. Huomaa! Moottoripakettia ei saa pestä tai altistaa kosteudelle! Pyyhi kostealla rievulla ja astianpesuaineella.

  • Page 30: Huolto Ja Takuu

    HUOLTO JA TAKUU Tarkista, että sulake on ehjä. Tarkista, toi- mivatko kaikki toiminnot kuten pitääkin. Yhteydenotot: Piketa Oy puh. www.franke.se/service Huoltohenkilökunta voi auttaa sinua vian korjaamisessa tai ohjata sinut lähimpään, hyvää ja nopeaa palvelua tarjoavaan huoltopisteeseen. Tuotetta koskevat voimassa olevat APPLiA- määräykset.

  • Page 31: Sikkerhetsforskrifter

    SIKKERHETSFORSKRIFTER Les nøye gjennom denne bruks- § Rommet må ha tilstrekkelig og monteringsanvisningen og spe- lufttilførsel når produktet er i sielt sikkerhetsforskriftene før du bruk samtidig med produkter installerer og begynner å bruke som bruker annen energi enn produktet. strøm, f.eks. gasskomfyrer, gasskaminer, peiser, vedovner, Lagre bruksanvisningen for senere oljekjeler osv.

  • Page 32: Installasjon

    INSTALLASJON Kjøkkenventilatoren er laget for montering se Fig. 1 Mål på vegg. Ventilatoren er utstyrt med Easy- Elektrisk tilkobling 230 V ~ med Clean motorpakke, LED-belysning og me- vernejording talltrådfilter. Kjøkkenventilatoren har tre hastigheter, intensiv modus og ventilasjons- Belysning LED 2 x 2 W modus.
  • Page 33 Hvis den medfølgende pluggen skal brukes, bor et Ø 5,5 mm hul. Bor hullet 5 mm dype- re enn lengden på pluggen. Plasser vegg- pluggene E i hullene. Kontroller at skruene og pluggene er egnet for veggmaterialet (rød plastplugg er for montering i betong, murstein og naturstein).
  • Page 34 Montering av avtrekksrør Fig. 5 Avtrekksrør, øvre seksjon Før de to sidene av den øvre avtrekksrørde- len forsiktig utover og hekt dem på konsol- lene D. Pass på at de sitter som de skal. Fest sidene til den øvre konsollen ved hjelp av de 2 skruene G ( 2,9 x 9,5 mm), Fig.

  • Page 35: Bruk

    BRUK FUNKSJON STRØMBRYTERE Fig. 6 Fig. 7 A. Belysning. B. Ventilasjonsmodus. Ventilatoren går på Fjern fettfilteret ved å åpne klipsene, Fig. 7. lav hastighet i 60 minutter. Vær forsiktig med filtrene og pass på at de ikke blir bøyd. C. Hastighet 1 for ventilatormotoren. D.
  • Page 36 Fig. 9 Sideristen løsnes ved at sperrehaken løftes opp med et skrujern, og at risten dreies i retning av FREE, Fig. 9. Sett delene sammen i omvendt rekkefølge etter rengjøring og tørking. Kontroller at de- lene knepper på plass og at motorpakken og strømkontakten sitter godt fast.

  • Page 37: Service Og Garanti

    SERVICE OG GARANTI Kontroller at sikringen er hel. Prøv alle funk- sjoner for å finne ut hva som ikke fungerer. Kontakt Franke Service tlf. +46 (0)912-40 500 www.franke.se/service De kan hjelpe til med å reparere feilen eller henvise til nærmeste servicefirma for rask og god service.
