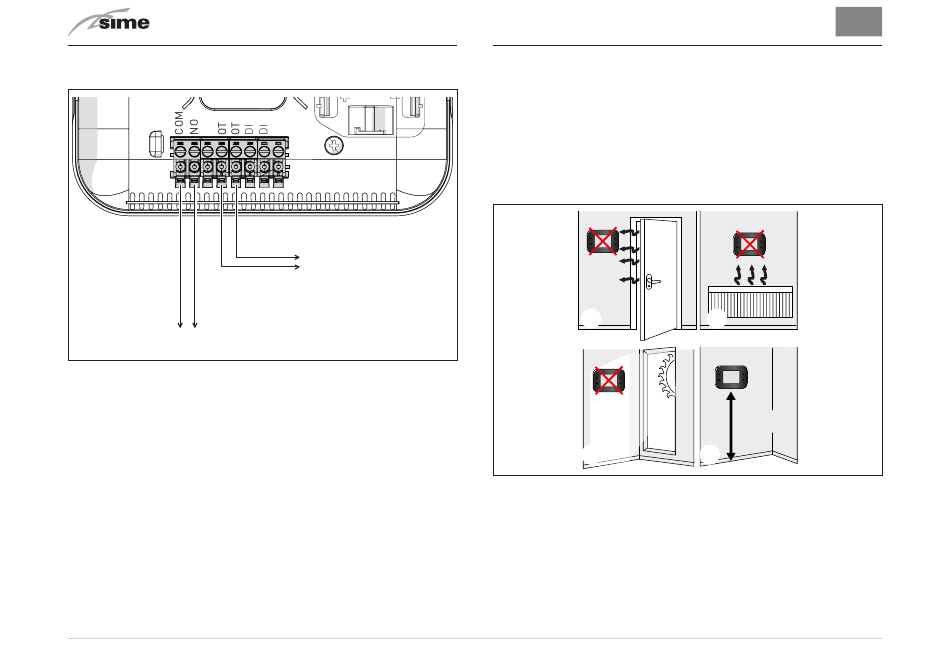

2.3 Ηλεκτρολογικό διάγραμμα σύνδεσης
VZ max 5A (3A) 230 Vac
ΥΠΟΜΝΗΜΑ:
Επαφή ρελέ για βαλβίδα/κυκλοφορητή ζώνης (εάν υπάρχει)
VZ
Σύνδεση CR λέβητα SIME (δεν είναι δυνατή η σύνδεση πε-
CR
ρισσότερων από ένα SIME LINKER PLUS στον ίδιο λέβητα)
(καλώδιο: 2x0,75mm
72
CR
μη πολωμένο, μέγ. μήκος: 50m)
2
2.4 Επιτοίχια τοποθέτηση
Το τηλεχειριστήριο SIME LINKER PLUS μπορεί να εγκατασταθεί
σε οποιονδήποτε τοίχο, ωστόσο συνιστάται να επιλέξετε το κα-
ταλληλότερο σημείο:
– αποφεύγετε ρεύματα αέρα (A);
– μην το εγκαθιστάτε πάνω από πηγές θερμότητας (B);
– αποφεύγετε το άμεσο ηλιακό φως (C);
– τοποθετήστε το στο κατάλληλο ύψος (D).
A
C
Το τηλεχειριστήριο SIME LINKER PLUS μπορεί να εγκατασταθεί
αποκλειστικά σε συνδυασμό με λέβητες SIME (ελέγξτε τα συμβα-
τά μοντέλα στον τιμοκατάλογο).
EL
B
~1,5m
