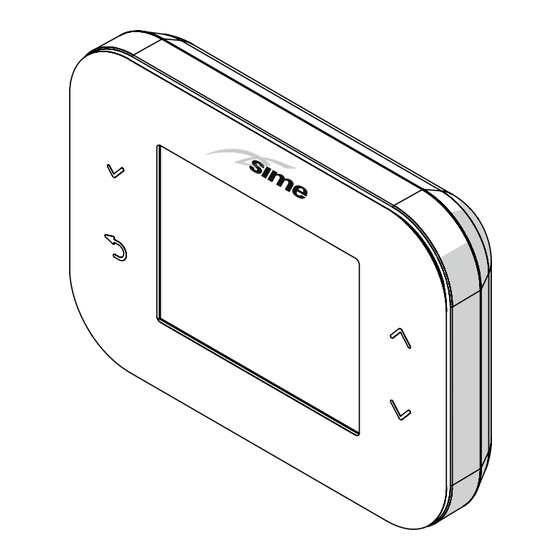

- Page 1 Comando Remoto Remote control SIME SMART PLUS MANUALE PER L’INSTALLAZIONE E L’USO INSTALLATION AND USE MANUAL Ven 15 mag 2021 10:45 Set acqua calda 10°C Inverno automatico - set 21.0°C fino alle 14:45 Fonderie SIME S.p.A. 6131831 - 09/2022 - R2...
- Page 2 GAMMA SIMBOLI MODELLO CODICE ATTENZIONE SIME SMART PLUS 8118901 Per indicare azioni che, se non effettuate correttamente, possono provocare infortu- ni di origine generica o possono generare malfunzionamenti o danni materiali all’ap- parecchio; richiedono quindi particolare cautela ed adeguata preparazione.
-
Page 3: Table Of Contents
Collegamento di SIME SMART PLUS alla rete Wi-Fi . . 11 APP “SIME CONNECT” ......12 Impostazione rapida Temperatura Ambiente . -
Page 4: Avvertenze E Regole Di Sicurezza
AVVERTENZE E REGOLE DI SICUREZZA Avvertenze AVVERTENZE Tutta l’elettronica è a rischio di danneggia- – Prima dell’installazione dell’apparecchio mento a seguito di ESD (accumulo di cariche leggere con attenzione il presente ma- elettrostatiche); EVITARE quindi di toccarla. nuale. – L’apparecchio è parte integrante dell’im- Divieti pianto gestito. -
Page 5: Installazione
INSTALLAZIONE Ricevimento del prodotto Dimensioni e peso Il Comando Remoto SIME SMART PLUS viene fornito in un unico collo protetto da un imballo in cartone. All’interno della confezione, oltre al Comando Remoto SIME vengono forniti: SMART PLUS Descrizione COMANDO REMOTO ALIMENTATORE –... -
Page 6: Schema Elettrico Di Collegamento
Schema elettrico di collegamento Montaggio a muro Il Comando Remoto SIME SMART PLUS può essere installato su qualsiasi parete, è tuttavia consigliabile stabilire il punto più idoneo: – evitare correnti d’aria (A); – non installare sopra fonti di calore (B);... - Page 7 Dopo aver estratto il Comando Remoto SIME SMART PLUS dalla – Fissare a muro la basetta (2) con le viti (4) e i tasselli (5), for- confezione: niti con il Comando Remoto. – Spingere con un cacciavite la linguetta di fissaggio (1) per sganciare la basetta (2) dall’interfaccia utente (3) facendo at-...
- Page 8 – Collegare alla morsettiera (6) il cavo (A) dell’alimentatore, (fornito a corredo), e il collegamento CR della caldaia SIME – Collegare al contatto Relè (7) la valvola/circolatore di zona VZ (se presente)
-
Page 9: Descrizione
DESCRIZIONE Caratteristiche zione/reset di quelli eventualmente presenti Il Comando Remoto SIME SMART PLUS è un complemento d’im- – Relè a contatto pulito per attivazione valvola o pompa di zona pianto funzionale ed elegante, studiato per un utilizzo facile e (se presente). -
Page 10: Interfaccia Utente
Interfaccia utente Ven 15 mag 2021 10:45 Set acqua calda 10°C Inverno automatico - set 21.0°C fino alle 14:45 TASTI FUNZIONALI DISPLAY Fasce orarie programma Tasto CONFERMA. Per Tasto SU. Aumen- Data riscaldamento confermare un valo- ta set temperatura / Stato collegamento Wi-Fi Descrizione delle regola- re o accedere ad una... -
Page 11: Utilizzo
SIME SMART PLUS . VERNO” Verificare con il proprio smartphone la presenza del segnale Wi- Fi nel punto esatto in cui si intende installare SIME SMART PLUS . Sul SIME SMART PLUS dalla schermata principale premere il tasto ;... -
Page 12: App "Sime Connect
Auto Manuale ti nell’APP “SIME CONNECT” per creare un profilo uten- te e associare il dispositivo SIME SMART PLUS installato. In modalità MANUALE il valore impostato sarà valido perma- nentemente mentre in modalità AUTO il valore impostato sarà valido fino al successivo cambio di fascia oraria. -
Page 13: Navigazione Sezione Modo
Navigazione sezione MODO Per “selezionare” righe o “modificare” valori MODO Per “confermare” le selezioni o le modifiche Per “tornare indietro” di una posizione Lun 25 Ott 2021 12:12 Modo 12:12 Modo [...] Acqua calda sanitaria AUTO 55°C Zone [...] Impianto RISC Menu [...]... -
Page 14: Navigazione Sezione Zone
Navigazione sezione ZONE Per “selezionare” righe o “modificare” valori Zone Per “confermare” le selezioni o le modifiche Lun 25 Ott 2021 12:12 Lun 25 Ott 2021 12:12 Per “tornare indietro” di una posizione Zona 1 [...] Modo [...] Zone [...] Menu [...] Wifi... - Page 15 tempera- la tempera- Set auto comfort: Influenza Amb: Set auto comfort 12:12 Influenza Amb 12:12 tura ambiente desiderata in tura di mandata della cal- nei periodi di daia può essere influenzata modalità AUTO 20.0°C comfort. anche dalla temperatura misurata in ambiente a se- conda del peso impostato 0% = nessuna influenza temperatura...
-
Page 16: Pendenza Curva Climatica
PENDENZA CURVA CLIMATICA Esempio con temperatura impostata Set Ambiente = 20°C 10 9 8 Temperatura esterna (°C) -
Page 17: Pendenza Compensazione Ambiente
PENDENZA COMPENSAZIONE AMBIENTE Esempio con temperatura impostata Set Ambiente = 20°C Temperatura ambiente misurata (°C) -
Page 18: Navigazione Sezione Menu
Navigazione sezione MENU Per “selezionare” righe o “modificare” valori MENU Per “confermare” le selezioni o le modifiche Lun 25 Ott 2021 12:12 Menu 12:12 Per “tornare indietro” di una posizione Modo [...] Impostazioni generali [...] Zone [...] Informazioni [...] Menu [...] Tecnico [...]... - Page 19 SIME Bianco splay diminuirà la luminosità del SMART PLUS valore selezionato (impostando il valore 100 il display verrà spento Nero FACTORY RESET completamente). Taratura sensore: è...
-
Page 20: Navigazione Sezione Wi-Fi
Attivazione modo AP: modalità per la Access Point procedura di connessione ad una rete Wi-Fi vedi il Punto 5 paragrafo “4.2 Collegamento di SIME SMART PLUS alla rete Wi-Fi” 14:32 14:32 14:32 Seriale Nome Rete Wifi POTENZA SEGNALE - DBM... -
Page 21: Smaltimento
SMALTIMENTO Smaltimento dell’apparecchio (Direttiva Europea 2012/19/UE) Le caldaie e le apparecchiature elettriche ed elettroniche, a fine vita, provenienti da nuclei domestici, non dovranno essere disposte con i normali rifiuti urbani misti, ma conferite, a norma di legge, in base alle direttive 2012/19/ UE e D.Lgs. - Page 22 RANGE SYMBOLS MODEL CODE WARNING SIME SMART PLUS 8118901 To indicate actions which, if not carried out correctly, can result in injury of a general nature or may damage or cause the appli- ance to malfunction; these actions there- fore require particular caution and ade- quate preparation.
- Page 23 Connecting SIME SMART PLUS to the Wi-Fi network . 31 “SIME CONNECT” APP ......32 Rapid setting of the room temperature .
- Page 24 SAFETY WARNINGS AND REGULATIONS Warnings Restrictions WARNINGS IT IS FORBIDDEN – Read this manual carefully before install- – Install the Remote Control near applianc- ing the appliance. es which emit electromagnetic radiation. – The appliance is an integral part of the –...
- Page 25 INSTALLATION Receiving the product Dimensions and weight The SIME SMART PLUS Remote Control is supplied in a single package, protected by cardboard. In addition to the SIME SMART PLUS Remote Control, the follow- ing are also supplied: Description Remote Control Power supply –...
- Page 26 Wiring diagram Wall mounting The SIME SMART PLUS remote control unit can be installed on any wall, however the most suitable point should be chosen: – avoid air draughts (A); – do not install it above heat sources (B); – avoid direct sunlight (C);...
- Page 27 After having taken the SIME SMART PLUS Remote Control out of – Secure the base plate (2) to the wall using the screws (4) and its packaging: wall plugs (5) provided with the remote control unit. – Use a screwdriver to push the fastening tab (1) to release the base (2) from the user interface (3) making sure that the screwdriver does not penetrate.
- Page 28 – Connect to the terminal block (6) cable (A) of the power sup- ply (provided) and cable CR of the SIME boiler – Connect the zone valve/circulator pump VZ (if present) to the relay contact (7)
- Page 29 – Dry contact relay for activating the zone pump or valve (if Characteristics present) The SIME SMART PLUS remote control unit is a functional and elegant system accessory that is user-friendly, thanks to its NOTES: broad colour graphic display and 4 touch keys for navigating –...
- Page 30 User interface Fri 15 May 2021 10:45 Hot water set 10°C Winter automatic - Set 21.0°C until 14:45 FUNCTION KEYS DISPLAY Time Heating schedule time CONFIRM key. To con- UP key. For increas- Date bands firm a value or to ac- ing the temperature Status of Wi-Fi connection Description of adjust-...
- Page 31 Check on your smartphone that there is a Wi-Fi signal in the exact point where the SIME SMART PLUS device. On the SIME SMART PLUS from the main page press the key; select “Wi-Fi” and “AP mode activation”. If the op- eration was carried out correctly, “AP”...
- Page 32 Auto Manual Subsequently, follow the instructions in the “SIME CONNECT” app to create a user profile and pair the SIME SMART PLUS de- vice installed. In MANUAL mode the set value will only be valid permanently while in the AUTO mode the set value will only be valid until the subsequent.
- Page 33 MODO section navigation To “select” lines or to “modify” values MODE To “confirm” selections or changes To “move back” by one position Mon 25 Oct 2021 12:12 Mode 12:12 Mode [...] Hot DHW water AUTO 55°C Zones [...] Plant RISC Menu [...] Wifi...
- Page 34 ZONE section navigation To “select” lines or to “modify” values ZONES To “confirm” selections or changes Mon 25 Oct 2021 12:12 Mon 25 Oct 2021 12:12 To “move back” by one position Mode [...] Zone 1 [...] Zones [...] Menu [...] Wifi [...]...
- Page 35 desired Set auto comfort: Room influence: Set auto comfort 12:12 Ambient inf. 12:12 room temperature in AUTO boiler’s delivery tem- during the comfort perature can also be 20.0°C mode periods. influenced by the tem- perature measured in the room depending on the set weight ( 0% = no desired Set auto reduced:...
- Page 36 CLIMATIC CURVE SLOPE Example with set temperature Room set-point = 20°C 10 9 8 Outdoor temperature (°C)
- Page 37 ROOM COMPENSATION SLOPE Example with set temperature Room set-point = 20°C Measured room temperature (°C)
- Page 38 MENU section navigation To “select” lines or to “modify” values MENU To “confirm” selections or changes Mon 25 Oct 2021 12:12 Menu 12:12 To “move back” by one position Mode [...] General settings [...] Zones [...] Information [...] Menu [...] Techician [...] Wifi...
- Page 39 14:32 Backlight reduction 12:12 for resetting the facto- after the set time, the display White ry settings of the SIME will decrease the brightness of the selected value (setting 100 SMART PLUS device. will cause the display to switch Black FACTORY RESET off entirely).
- Page 40 AP mode activation: starts the mode for connec- Access Point tion to a Wi-Fi network – see of paragraph “4.2 Con- Point 5 necting SIME SMART PLUS to the Wi-Fi network” 14:32 14:32 14:32 Seriale Serial POTENZA SEGNALE - DBM...
- Page 41 DISPOSAL Appliance disposal (European Directive 2012/19/EU) Boilers and electrical and electronic appli- anc-es from private households must not be dis-posed of as unsorted municipal waste at the end of their life. Instead, they must be tak- en to specific return and collection facilities, as per Directive 2012/19/EU and Italian Leg- isla-tive Decree 49/2014.
- Page 44 Fonderie SIME SpA si riserva di variare in qualunque momento e senza preavviso i propri prodotti nell’intento di migliorarli senza pregiudicarne le caratteristiche essenziali. Fonderie SIME SpA reserves the right to make changes at any time without prior notice in order to improve its products without compromising the essential characteristics.
