Remote Control
Sterownik zdalny - Dálkové ovládání
Sime HOme PLUS
INSTALLATION AND USE MANUAL
INSTRUKCJA INSTALACJI I OBSŁUGI
NÁVOD K INSTALACI A POUŽITÍ
EN

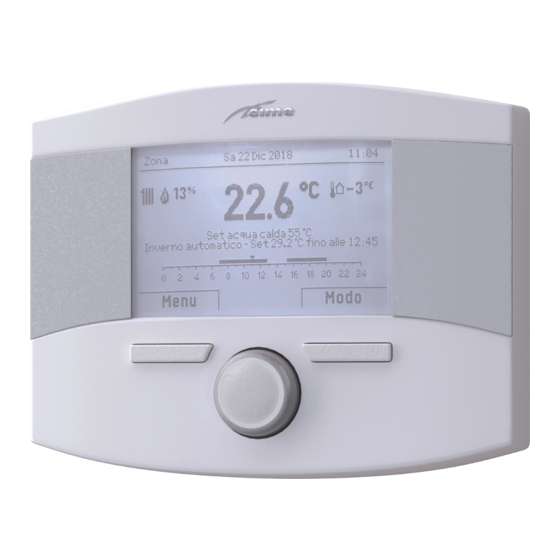

Zone
Je 18 Sept 2014
10:30
PL
CZ
Eau chaude 48°C eco
Hiver automatique - reglage 20.0°C jusqu'a' 7.30
Menu
Mode
Fonderie SIME S.p.A.
6330362 - 12/2019 - R1
