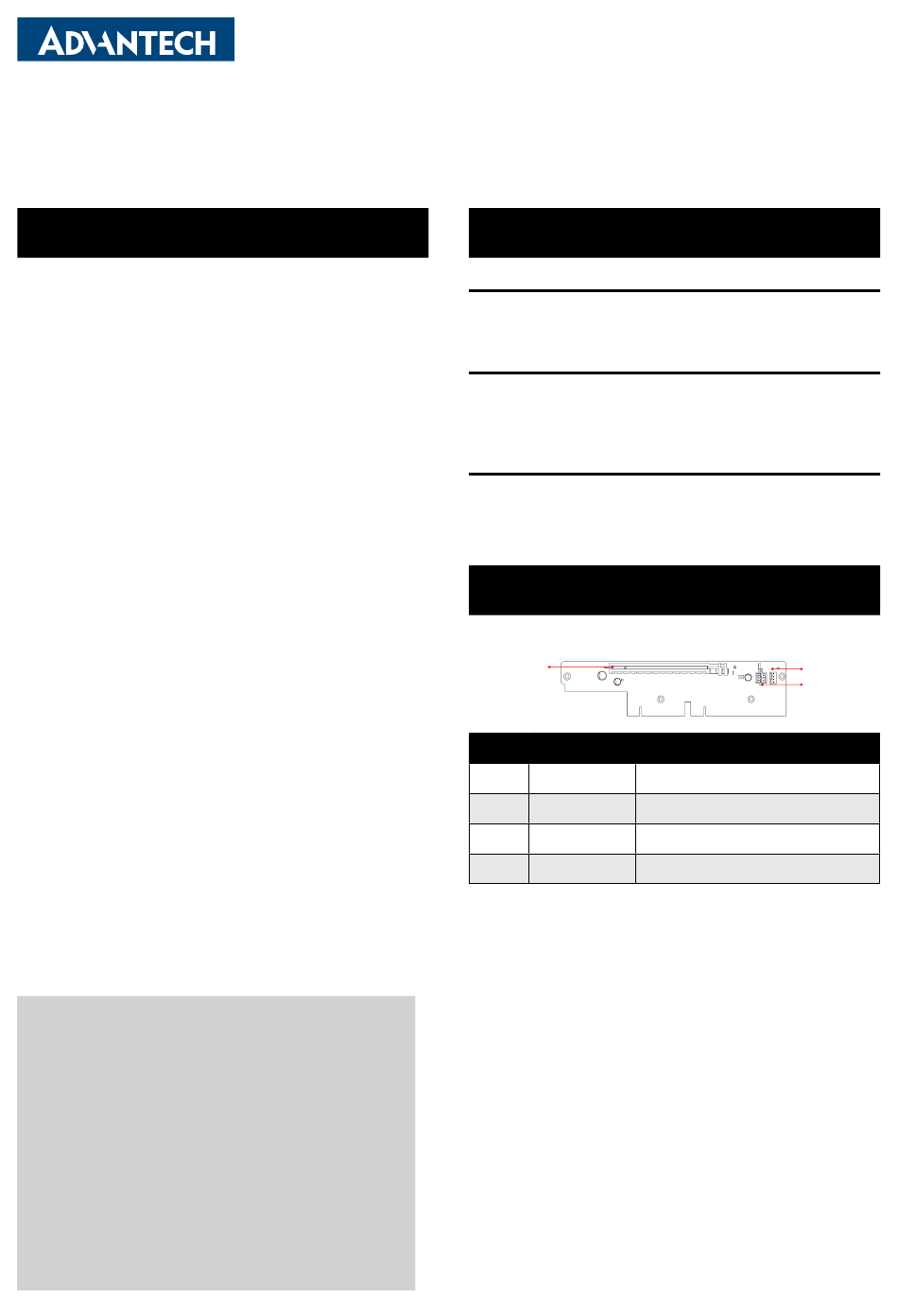

MIC-75M10
适用于 MIC-7 系列嵌入式系统的 PCIE 扩展模块
快速入门手册
包装清单
安装系统之前，用户需确认包装中含有下面所列各项：
1. MIC-75M10 i-Module x 1
2. MIC-75M10 快速入门手册 x 1
3. 安装支架（I-type）x1
4. 安装支架（C-type）x1
如果其中任何一项缺失或损坏，请立即与经销商或销售代
表联系。
注: 阅读PDF文件需要使用Acrobat Reader。用户可从
以下路径下载Acrobat Reader：get. adobe.com/
reader (Acrobat is a trademark of Adobe)
如需了解有关本产品及研华其它产品的详细信息，请访
问研华网站：
http://www.advantech.com.cn
http://www.advantech.com.cn/eplatform
如需技术支持与服务，请访问研华网站：
http://support.advantech.com.cn/support/default.
aspx
本手册适用于 MIC-75M10 系列 Rev. A1。
料号：20415M1000
中国印刷
P/N：MIC-75M10-00A1/
MIC-75M10-00A2
P/N：P/N:20415M1000
P/N: 1960070543T00A
P/N: 1960070545N006
第一版
2022年4月
产品规格
PCIe插槽
• 1 个 PCIex16 插槽
注 1：PCIEx16 功耗为 75 W。
环境规格
~
-20 60°C，0.7 m/sec
• 工作温度：
• 储存温度：- 40 ~ 85°C (-40 ~ 185°F)
• 相对湿度：95% @ 40°C（非凝结）
物理规格
• 模块尺寸 (H x W x D): 24 x 192 x 230 mm
• 加上 MIC-7 系列后的尺寸(H x W x D): 97 x 192 x 230 mm
注：MIC-77xx 的宽度增大 4mm。
跳线和接口
下表为每个跳线和接口的功能列表。
PCIE x16 Socket
接口
编号 标签 功能
1 PPCIE1 PCIEx16 插槽
2 DC12VOUT1 4 针电源接口 (12V)
3 SYSFAN1 4 针 FAN 接口
气流
FAN Conn
12V Extra Power
MIC-75M10 快速入门手册 1
