Speedheater SH IR System Professional T Instruction Manual page 52

Installation der Anlage
Die Anlage kann auf drei verschiedene Arten installiert werden:
- An einem Gerüstständer
- Direkt an einer Holzfassade
- Mit dem zugehörigen vertikalen Rohr, das
(SHS-Zubehör) aufgeschraubt ist.

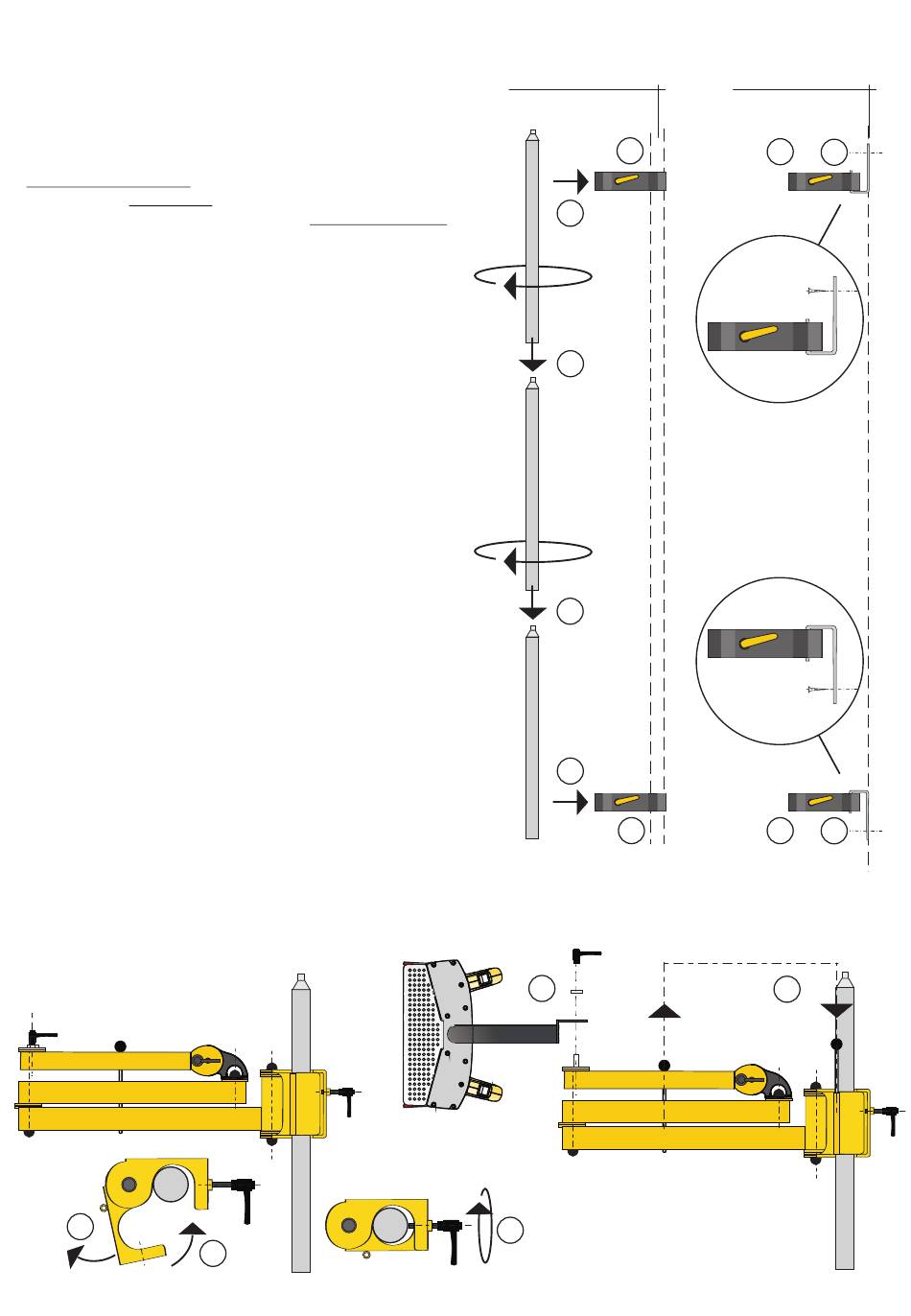

Montage am Gerüstständer
1. --
2. Bringen Sie die Gerüsthalterungen am Gerüstständer an (40–55 mm).
3. Schrauben Sie die vertikalen Rohre zusammen.
4. Setzen Sie das Rohr in die Gerüsthalterungen ein. Vergewissern
Sie sich, dass das Rohr vertikal positioniert ist.
5. Lassen Sie den Sicherheitsbügel los und öffnen Sie ihn vollständig.
6. Heben Sie den Arm an und haken Sie ihn am vertikalen Rohr ein,
schließen Sie anschließend den Sicherheitsbügel.
7. Drehen Sie den Hebelgriff bis die Anlage sicher am vertikalen
Arm verriegelt ist und der Arm nicht rutscht.
8. Hängen Sie das IR-Heizgerät mit dem Befestigungswinkel auf
und ziehen Sie den Hebelgriff so fest, dass ein angemessener
Spannungspegel erreicht wird und er weiterhin gedreht werden
kann, sich aber nicht unbeabsichtigt dreht.
9. Lassen Sie die Transport-Verriegelungsvorrichtung des Arms
los und platzieren Sie sie an der vorgesehenen Stelle am
vertikalen Rohr.
Installation direkt an der Fassade
1. Schrauben Sie die Wandhalterung gemäß der Abbildung in die
Fassade, nutzen Sie dazu zwei Wandhalterungen und Schrauben.
2. Bringen Sie die Gerüsthalterungen an den Fassadenhalterungen an.
3. Schrauben Sie die vertikalen Rohre zusammen.
4. Setzen Sie das Rohr in die Gerüsthalterungen ein. Vergewissern
Sie sich, dass das Rohr vertikal positioniert ist.
5. Lassen Sie den Sicherheitsbügel los und öffnen Sie ihn vollständig.
6. Heben Sie den Arm an und haken Sie ihn am vertikalen Rohr ein,
schließen Sie anschließend den Sicherheitsbügel.
7. Drehen Sie den Hebelgriff bis die Anlage sicher am vertikalen Arm
verriegelt ist und der Arm nicht rutscht.
8. Hängen Sie das IR-Heizgerät mit dem Befestigungswinkel auf und ziehen
Sie den Hebelgriff so fest, dass ein angemessener Spannungspegel
erreicht wird und er weiterhin gedreht werden kann, sich aber nicht
unbeabsichtigt dreht.
9. Lassen Sie die Transport-Verriegelungsvorrichtung des
Arms los und platzieren Sie sie an der vorgesehenen
Stelle am vertikalen Rohr.
5
mit den zugehörigen Gerüsthalterungen.
mit den zugehörigen Fassadenhalterungen.
an einem Rollwagen
6
Gerüstständer
4
3
3
4
8
7
DE 6
Fassadeninstallation
2
2
2 2
9
1
1
