Byte av IR-rör
Apparaten får under inga omständigheter användas med
trasiga IR-rör.
2
1
3
Reparation skall endast utföras av fackman.
Vid all reparation ej utförd av fackman upphör
garantier att gälla.
Se till att apparaten svalnat.

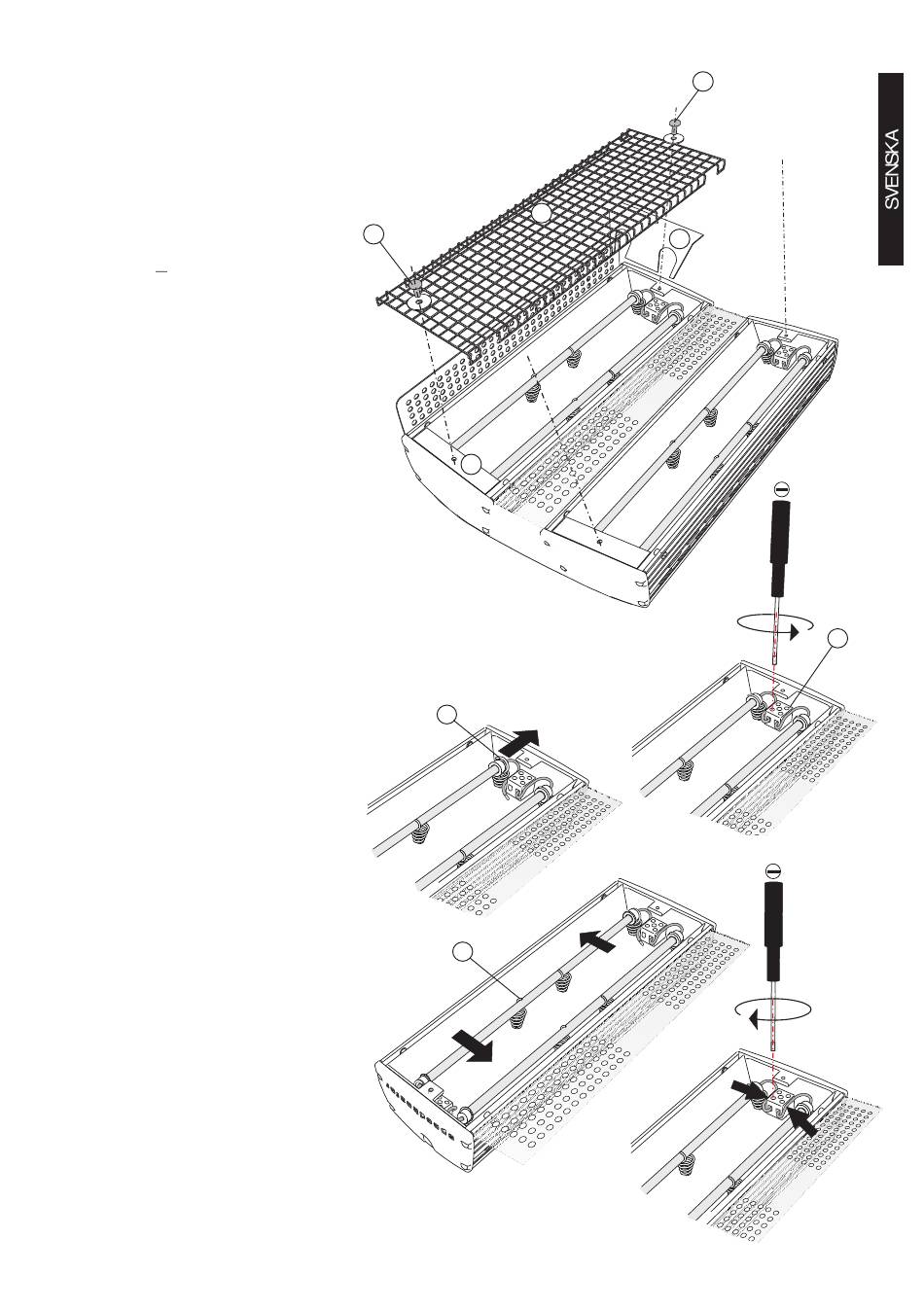

Demontera skyddsgaller genom att lossa de
skruvar (1) som sitter på värmeytans kortsidor.
3
Tag loss skyddsgaller (2).
Tag försiktigt loss reflektorgavlar (3).
Lösgör IR-rörens anslutningskablar genom att lossa
skruvkopplingar på kopplingsplint (4).
Använd rak mejsel 4 mm. Undvik att skada skruvens spår.
4
Vik försiktigt ändfjädrarnas öglor (5) i pilens riktning så
de frigörs från IR-rörets keramäde.
5
Vrid försiktigt IR-röret i pilarnas riktning så de frigörs
från mittfjädrarna (6).
Torka försiktigt åtkomliga delar av reflektor,
reflektorgavlar samt skyddsgaller.
Använd mjuk trasa fuktad med T-röd.
Återmontera nytt IR-rör i omvänd ordning.
Använd alltid originalrör och tillse att rätt typ
av IR-rör används.
Tillse att samtliga kabeldragningar ligger rätt,
6
ändhylsor ordentligt instuckna i keramplint,
och dra åt skruvkopplingar.
Återmontera reflektorgavlar och skyddsgaller
och tillse att skruvar är väl åtdragna.
Provkör apparaten. IR-rören skall ge ett jämt
ljusrött sken. Vid stor skillnad mellan IR-rören kan
även det andra behöva bytas.
Förbrukade IR-rör kan lämnas till glas
respektive metallåtervinning.
