Speedheater SH IR System Professional T Instruction Manual page 10

Montering av utrustning
Utrustningen kan monteras på tre olika sätt;
- På ställningsstolpe med medföljande ställningsfästen.
- Direkt på träfasad med medföljande ställningsfästen och fasadfästen.
- Med medföljande vertikalrör skruvat

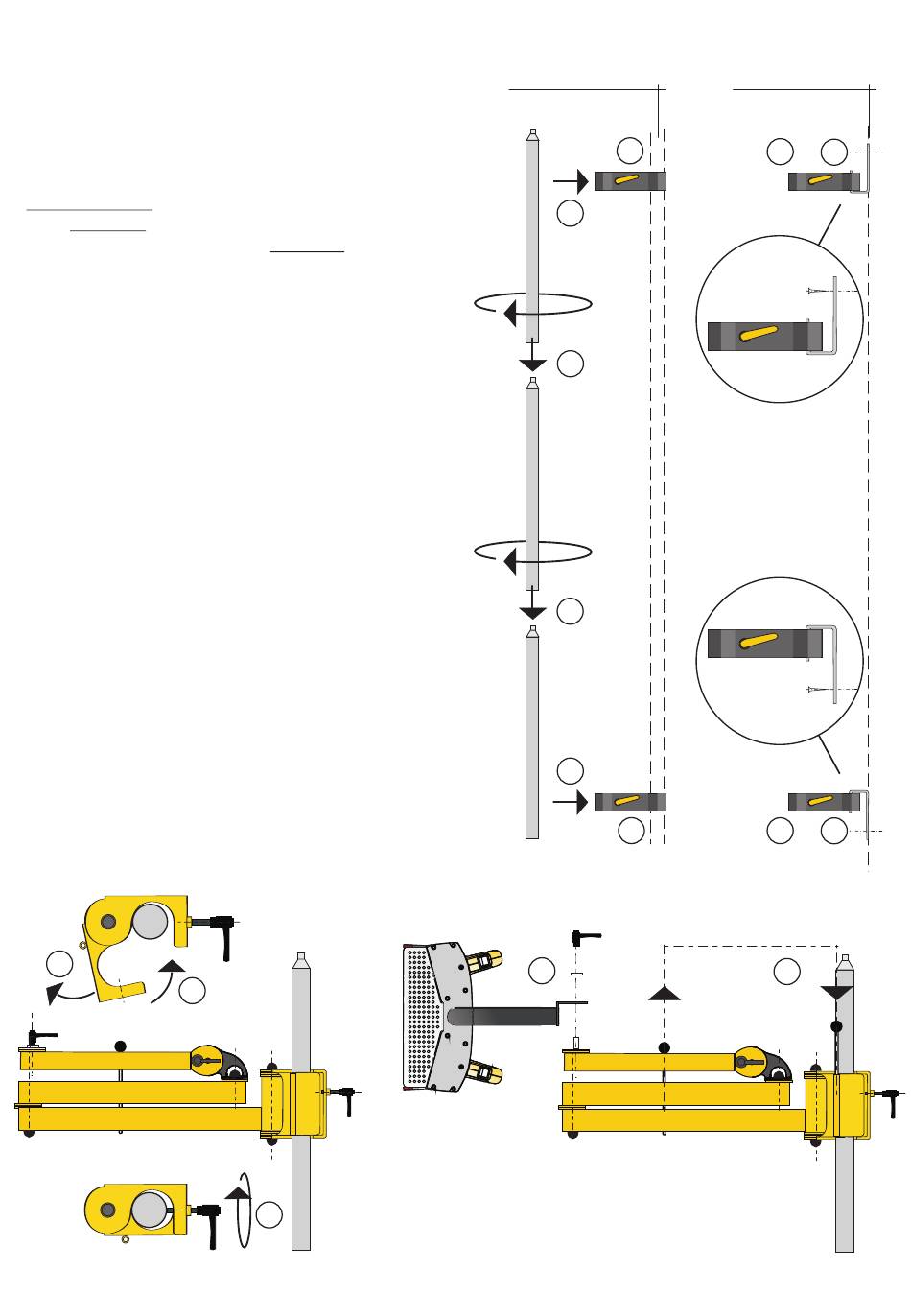

Montering på ställning
1. --
2. Montera ställningsfästen på ställningsstolpe (40-55 mm).
3. Skruva ihop vertikalrören.
4. Montera röret på ställningsfästena. Se till att röret sitter lodrätt.
5. Frigör och fäll ut säkerhetsbygel.
6. Lyft och haka fast armen på vertikalröret och fäll tillbaka säkerhetsbygel.
7. Vrid låsvredet tills låsning sker mot vertikalröret så armen ej glider.
8. Häng upp IR-värmaren med bygel och dra åt vredet till
lämplig friktion så den går att vrida men inte ofrivilligt roterar.
9. Frigör armens transportsäkring och placera den på avsedd
plats vid vertikalrör.
Montering direkt på fasad
1. Skruva fast väggfästen på fasaden enl. bild med två skruv/väggfäste.
2. Montera ställningsfästen på fasadfästen.
3. Skruva ihop vertikalrören.
4. Montera röret på ställningsfästena. Se till att röret sitter lodrätt.
5. Frigör och fäll ut säkerhetsbygel.
6. Lyft och haka fast armen på vertikalröret och fäll tillbaka säkerhetsbygel.
7. Vrid låsvredet tills låsning sker mot vertikalröret så armen ej glider.
8. Häng upp IR-värmaren med bygel och dra åt vredet till
lämplig friktion så den går att vrida men inte ofrivilligt roterar.
9. Frigör armens transportsäkring och placera den på avsedd
plats vid vertikalrör.
5
6
på rullvagn (SHS tillbehör).
7
Ställningsstolpe
4
3
3
4
8
SE 6
Fasadmontering
2
2
2 2
9
1
1
