Speedheater SH IR System Professional T Instruction Manual page 24

Varustuksen asentaminen
Varustus voidaan asentaa kolmella eri tavalla:
- kiinnitetään rakennustelineeseen mukana seuraavilla kiinnikkeillä
- kiinnitetään suoraan seinään mukana seuraavilla kiinnikkeillä ja
seinäkiinnikkeillä
- kiinnitetään mukana seuraaviin putkiin. jotka kierretään kiinni pyorillä
varustettuun vaunuun (SHS lisävaruste)
Asennus rakennustelineeseen
1. --
2. Asenna kiinnikkeet rakennustelineen putkeen (40-55 mm).
3. Yhdistä pystyputket toisiinsa.
4. Kiinnitä putki kiinnikkeisiin rakennustelineessä. Varmista, että putki on
täysin pystysuorassa.
5. Vapauta ja vedä ulos turvakiinnike.
6. Nosta ja aseta nivelvarsi paikoilleen putkeen ja sulje takaisin turvakiinnike.
7. Kiristä lukituskahvasta kunnes nivelvarsi ei pääse liukumaan pystyputkessa.
8. Aseta lämmitin ripustimen kanssa paikoilleen ja kiristä kahvasta
riittävästi, sopivalle kireydelle.
9. Irroita nivelvarren lukitustappi ja laita se sille varattuun
paikkaan nivelvarressa.
Asennus suoraan seinään.

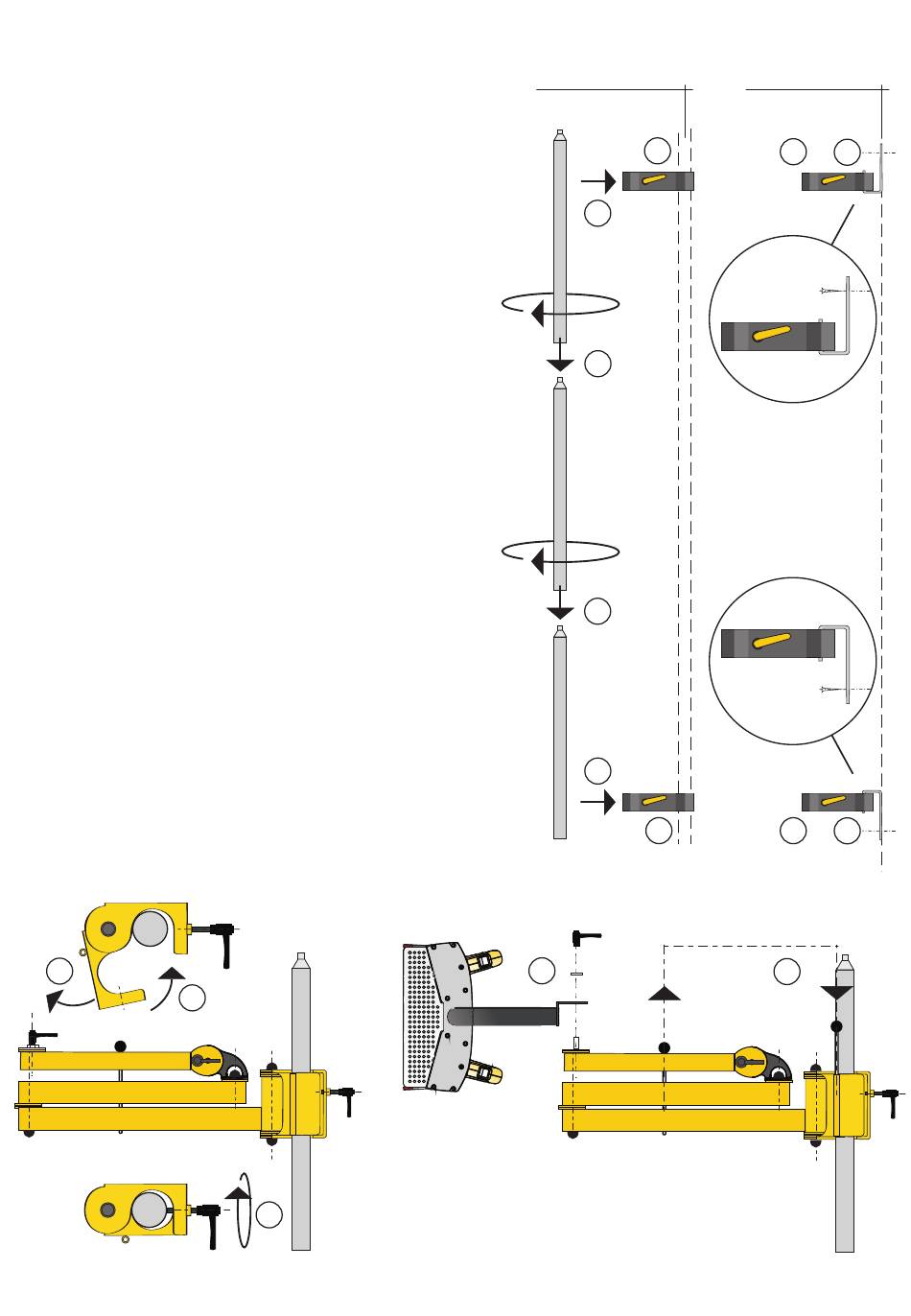

1. Ruuvaa seinäkiinnikkeet seinään kuvan mukaan, kaksi ruuvia/kiinnike.
2. Asenna telinekiinnikkeet seinäkiinnikkeisiin.
3. Yhdistä pystyputket toisiinsa.
4. Kiinnitä putki kiinnikkeisiin rakennustelineessä. Varmista, että putki on
täysin pystysuorassa.
5. Vapauta ja vedä ulos turvakiinnike.
6. Nosta ja aseta nivelvarsi paikoilleen putkeen ja sulje takaisin turvakiinnike.
7. Kiristä lukituskahvasta kunnes nivelvarsi ei pääse liukumaan pystyputkessa.
8. Aseta lämmitin ripustimen kanssa paikoilleen ja kiristä kahvasta
riittävästi, sopivalle kireydelle.
9. Irroita nivelvarren lukitustappi ja laita se sille varattuun
paikkaan nivelvarressa.
