Pro's Kit MT-2208 User Manual

Pro's Kit MT-2208 User Manual

Protective multifunction analog multimeter

Advertisement

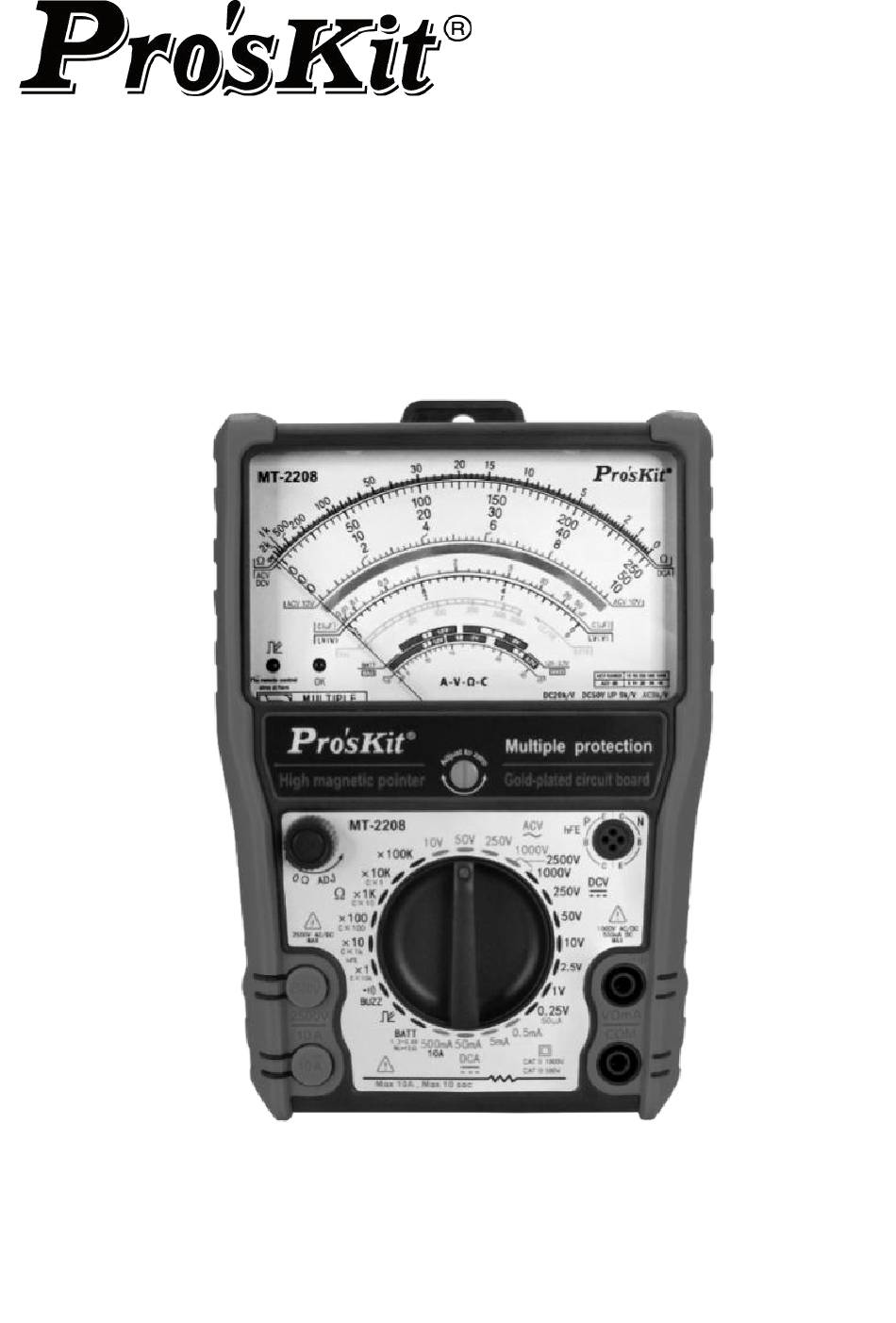

MT-2208
Protective Multifunction Analog Multimeter
User's Manual
1
Edition
2023
st
,
©2023Copyright by Prokit's Industries Co., Ltd.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MT-2208 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Pro's Kit MT-2208

  • Page 1 MT-2208 Protective Multifunction Analog Multimeter User’s Manual Edition 2023 ©2023Copyright by Prokit’s Industries Co., Ltd.
  • Page 2: Specification

    INTRODUCTION This Multi-meter is an accurate, safe handheld meter that comes with mirrored Aluminum dial, robust protective holster alongside, built-in stand and hook-up design. MT-2028 is powered by batteries, offers accurate, reliable measurement of DC/AC Voltage, DC Current, Resistance and Diode, LED, Transistor, Decibels, infrared signal detection, Continuity test and Capacitance with very high sensitivity quality movement.
  • Page 3 2500V Range ,2500V AC/DC Max. DC mA 0-50uA-0.5mA-5mA-5  3% FSD. Drop Voltage: 250 mV 0mA-500mA(10A)  4% FSD for Overload protected by Fuses 0.5A/250V & 10A / 250V at 10A range, Max. test time 10sec. for 10A. Ω X 1: 0.2 ~ 2KΩ ...
  • Page 4: Name Of Part

    Continuity Beeper sounding Overload protected by Check under 50 Ohm the voltage Suppressor & Fuse (3sec.) Infrared Vertical allow angle ± LED light(red) indicates signal 15° detection Distance:1-30cm Power Internal Battery: AAA, Source 1.5V 2pcs Name of part 1.Scale panel 2.Point zero adjust 3. hFE socket 4.Range switch 5.VΩmA input socket 6.COM input socket 7.10A input socket 8.2500V input socket 9.Resistance zero adjust 10.
  • Page 5: Before Operating

    lead. STAND & HOOK-UP This meter can be used in any operating position. It has an oblique bracket and a hook behind it. Users should choose according to their own needs. And it have magnets on its back to absorb the suspension. OPERATING INSTRUCTIONS CAUTION! When making voltage or current measurements, develop the habit of turning off...
  • Page 6: Operation Procedures

    OPERATION PROCEDURES DC Voltage Measurement WARNING: USE EXTREME CARE WHEN MAKING MEASUREMENTS FOR HIGH VOLTAGE. DO NOT TOUCH TERMINAL OR PROBE ENDS. 1. Set the selector switch to the appropriate DCV range to be used. 2. Connect the BLACK test lead to the “-COM” jack and the RED test lead to the “+”...
  • Page 7: Resistance Measurement

    2. Connect the BLACK test lead to the “-COM” jack and the RED test lead to the Red “+” jack for Current at/less than 0.5A. For large current max. 10A, move the red test lead to the Red “10A” jack. 3.
  • Page 8: Continuity Test

    3. Read the linear (forward voltage) VF of the diode on the LV scale. Continuity Test WARNING: DO NOT APPLY VOLTAGE TO MEASURING TERMINAL WHILE RANGE SWITCH IS IN OHM POSITION. Set the selector switch to the BUZZ range. Connect the test leads to two points of circuit.
  • Page 9: Capacitance Measurement

    scale. 4. For more dB scope, change the selector switch to the others of ACV ranges and make the same actions. Add the appropriate number of dB scale reading as noted on the chart below. NOTE: For absolute dB measurements, circuit impedance must be 600 Ohm. 0 dB = 1mw dissipated in a 600 Ohm impedance (equivalent to 0.755V across 600 Ohm) ACV RANGE...
  • Page 10: Maintenance

    No measurements Is the fuse defective? Check the fuse 10A possible via 10A socket. (fuse replacement) No change in measured Have you selected the right measuring values. sockets? Is the measuring range/mode correct (AC/DC)? Faulty measuring results Has null balancing of the display or a 0 are displayed.
  • Page 11 MT-2208 指針型防誤測三用電錶 操作使用說明書 特點: 本儀錶是指針式防誤測斜立型三用電錶(帶電晶體 LED 座,短路蜂鳴及 10A 檔)。具 有如下參數和基本特點: - 斜立型,後蓋斜立支撐架,支架可拉出轉動約 90 度支撐斜立。 - 後蓋下部是 1.5V 電池倉,用 PH1 十字起子拆卸和更換電池及保險管。 - 檔位切換簧片採用彈簧軸承及二極體雙向限幅電路。 - 配置玻璃纖維環氧樹脂鍍金 雙面電路板。 - 具有防誤測超載保護電路,速熔保險絲保護。 - 具有緊湊的兩側軟性防滑減振保護套。 - 可測直流電壓,直流電流(最大 10A) ,交流電壓,電阻,電晶體,二極體,LED, 電池,短路蜂鳴,和電容等. - 輸入阻抗:DC≤50V,20Kohm /V; >50V, 9Kohm/V ;AC 9Kohm/V - 直流電壓:0.25/1/2.5/10/50/250/1000V(2500V)七檔...
  • Page 12 Max. 2500V 档, 2500V Max. 輸入阻抗:9KΩ/V ±4%FSD(滿刻度) 超載: ±5%FSD(1000V/25 交流電壓 0-10V-50V-250V-1000 10V/50V 各檔, 250V Max. 00V 檔) V(2500V) 250V/1000V 各檔, 1000V 頻率範圍: Max. 40~10KHz 2500V 檔, 2500V Max. 壓降:250mV 超載保護: 0-50μA -0.5mA- 5 mA 檔:F0.5A 250V 保險 直流電流 ±3%FSD(滿刻度) mA-50 mA - 絲...
  • Page 13 誤测:最高 AC/DC250V, 通斷測試 50 歐姆左右以內,蜂 最大測試時間 3 秒,僅爆 鳴器會響。 保險絲管。 紅外線信號檢 垂直角度±15° 紅色發光管指示(點亮) 測 距離 1-30cm 工作電源 1.5VAAA 電池: x2 節 指針斜立型三用電錶指針閱讀參考表 測試 量程檔位 指標刻度讀數 倍數 Test Range Position Scale to read Multiplied ×1 Ω ×1 ×10 ×10 電阻(歐姆) ×100 ×100 Resistance(Ω) ×1K...
  • Page 14 ×1K μA×10 ×100 μA×100 ×10 mA×1 ×1 mA×10 面板示意: 1.表盘 2.指针归零 3.hFE 测试插座 4.档位旋转开关 5.VΩmA 输入插座 6.COM 输入插座 7.10A 输入插座 8. 2500V 输入插座 9.电阻调零 10.紅外線 遙控器測試接收孔 11. LED 指示燈 測量注意事項: 指針調零 調整零位調整器,使指針和左側的零位對齊,不必每次測量前都調,但是在開 始測量之前,指標都必須確認指標在零位上。 2. 測試棒的連接 紅色棒插“+”插孔,黑色棒插入“-COM”插孔。 電錶內部電池檢查 將表棒按以上規定方式接入好,再將檔位旋鈕轉到 Rx10 檔位。然後,將表棒的 兩端短路連接,檢查指針是否正常回歸零位,若不歸零,則電池電力不足,需...
  • Page 15 直流電壓: 用於測量電池、放大器電路、通訊設備電源、電子管和電晶體電路偏壓的直流電 壓。每個檔位中的每一個檔位標記,分別表示該檔的最大電壓示值,1000V 和 2500V 共用檔位,2500V 電壓測量紅色表筆需要插在 2500V 測量孔位測量。 (※不確定之直流電壓,應從最大值依序向下調整量測) 2. 交流電壓: 用於測量商業交流電壓、交流電源電路、交流放大信號級等。每個檔位中的每一 個檔位標記,分別表示該檔的最大電壓示值,1000V 和 2500V 共用檔位,2500V 電壓測量紅色表筆需要插在 2500V 測量孔位測量. (※不確定之交流電壓,應從最大值依序向下調整量測) 注意:使用 2500V 档测量高压时,必需双手戴橡胶绝缘手套,并处于干燥绝缘的 场地上才能测量。 4. 直流電流: (不可測量任何交流電流或電壓!) 用於測量直流電源控制裝置的電流消耗、電晶體電路的工作電流等。每個檔位中 的每一個檔位標記,分別表示該檔的最大電流示值。 (※不確定之直流電流,應從最大值依序向下調整量測) 注意:當在 10A 檔測試大電流時,單次測試時間不能超過 15 秒。 而且兩次測試間隔時間不少於 5 分鐘。 本機電流檔位保險絲管超載保護,超載可能會熔斷保險絲管,mA 檔位測量超過 500mA 電流,會熔斷...
  • Page 16 本機測量 dB 值時,要接入表棒並串接一個 0.047μF/400V 電解電容,然後檢視電 錶讀數。 測量在 10V 檔上進行,可直接讀取 dB 刻度(-10dB~+22dB)。 測量在 50V 檔上進行時,刻度讀值要加 14dB,才是實際 dB 值。 測量在 250V 檔上進行時,刻度讀值要加 28dB。 測量在 1000V 檔上進行時,刻度讀值要加 40dB。 例如,在 1000V 檔上最大可測 dB 值是 22+40=62dB。 10. hFE(直流放大倍數)和發光二極體(LED)測試: 將量程選擇旋鈕置於“電阻”檔之 X10 檔(hFE) hFE 測試: 調節 0 Ω調整器使指針和零位對齊-將電晶體的三個管腳直接插入面板上的 hFE 端座。...
  • Page 17 問題和故障 原因和處置 指針無反應, 表棒是否接觸良好? 內部保險管是否燒斷? 不動 內部電池是否正確裝好,並接觸到位? (參閱有關電池和保險管更換說明) 指針指示異 檔位量程是否選擇正確?交流和直流模式是否使用正確? 常 內部電池是否電量不足?(參閱有關電錶內部電池檢查說 明) 指針無法正 內部電池是否接觸良好?是否電量不足?(參閱有關電錶 常歸零位 內部電池檢查說明) 內部機芯處的遊絲是否並圈?可試用力將本機甩動幾下或 在手中拍擊幾下後,看是否恢復正常。 DC 電流檔不 表棒是否接觸良好,正確接入? 內部保險管是否裝好或燒斷? 能工作 (參閱有關保險管更換說明) 日常維修 維修更換電錶內部電池和保險絲管時,必須將表棒從電錶上移調,並切斷 電源。 1.5V 電池更換: 打開電錶後面下部支撐架,用 PH1 起子旋開螺絲,將電池倉後蓋連支撐架卸下, 然後從電池座中拿出舊的電池。再將新的同規格電池放入原位,並注意電池的 正負極性,然後蓋上後蓋並鎖住螺絲。 2).保險絲管更換: 打開電錶後面的下部支撐架,用 PH1 十字起子旋開螺絲,將電池倉後蓋連支撐 架卸下,即可看到裡面蓋子上的兩個並列備用保險管(F0.5A/250V F10A/250V, Φ5*20mm), 從保險絲座中拿出不好的保險絲管。再將新保險絲管換上,必須...
  • Page 18 MT-2208 指针型防误测三用电表 操作使用说明书 特点: 本仪表是指针式防误测斜立型三用电表(带晶体 LED 座,短路蜂鸣及 10A 档)。具有 如下参数和基本特点: - 斜立型,后盖斜立支撑架,支架可拉出转动约 90 度支撑斜立。 - 后盖下部是 1.5V 电池仓,用 PH1 十字起子拆卸和更换电池及保险管。 - 档位切换簧片采用弹簧轴承及二极管双向限幅电路。 - 配置玻璃纤维环氧树脂镀金 双面电路板。 - 具有防误测超载保护电路,速熔保险丝保护。 - 具有紧凑的两侧软性防滑减振保护套。 - 可测直流电压,直流电流(最大 10A) ,交流电压,电阻,晶体管,二极管,LED, 电池,短路蜂鸣,和电容等. - 输入阻抗:DC≤50V,20Kohm /V; >50V, 9Kohm/V ;AC 9Kohm/V - 直流电压:0.25/1/2.5/10/50/250/1000V(2500V)七档...
  • Page 19 250V/1000V 档,1000V Max. 2500V 档, 2500V Max. 输入阻抗:9KΩ/V ±4%FSD(满刻度) 超载: ±5%FSD(1000V/2 10V-50V-250V-100 10V/50V 档,250V Max; 交流电压 ACV 500V 档) 0V(2500V) 250V/1000V 各档, 1000V 频率范围: Max. 40~10KHz 2500V 档, 2500V Max. 压降:250mV 50μA -0.5mA- 5 超载保护: ±3%FSD(满刻度) 直流电流 DCA mA-50 mA - 500mA, mA 档:F0.5A/250V 保险丝...
  • Page 20 通断测试 50 欧姆左右以内, 误测: 最高 AC/DC 250V, 误 蜂鸣器会响。 测最大测试时间 3 秒。 红外线信号检 垂直角度±15° 红色发光管指示(点亮) 测 距离 1-30cm 内部电源 1.5VAAA 电池:2 节 指针斜立型三用电表指针阅读参考表 测试 量程档位 指标刻度读数 倍数 Test Range Position Scale to read Multiplied ×1 Ω ×1 ×10 ×10 电阻(欧姆) ×100 ×100 Resistance(Ω)
  • Page 21 Ω×10K μA×1 ×1K μA×10 二极管 Diode ×100 μA×100 ×10 mA×1 ×1 mA×10 面板示意 1.表盘 2.指针归零 3.hFE 测试插座 4.档位旋转开关 5.VΩmA 输入插座 6.COM 输入插座 7.10A 输入插座 8.2500V 输入插座 9.电阻调零 10.红外线测试接收孔 11.LED 指示灯 测量注意事项: 1. 指针调零 调整零位调整器,使指针和左侧的零位对齐,不必每次测量前都调,但是在开 始测量之前,指标都必须确认指针在零位上。 2. 测试棒的连接 红色棒插“+”插孔,黑色棒插入“-COM”插孔。 3. 电表内部电池检查 将表棒按以上规定方式接入好,再将档位旋钮转到...
  • Page 22 直流电压: 用于测量电池、放大器电路、通讯设备电源、电子管和晶体管电路偏压的直流电 压。每个档位中的每一个位置标记,分别表示该档位的最大电压示值。 (※不确定之直流电压,应从最大值依序向下调整量测) 3. 交流电压: 用于测量商业交流电压、交流电源电路、交流放大信号级等。每个档位中的每一 个位置标记,分别表示该档位的最大电压示值.(※不确定之交流电压,应从最大 值依序向下调整量测) 注意:使用 2500V 档测量高压时,必需双手戴橡胶绝缘手套,并处于干燥绝缘的 场地上才能测量。 4. 直流电流: (不可测量任何交流电流或电压! ) 用于测量直流电源控制装置的电流消耗、晶体管电路的工作电流等。每个档位中 的每一个档位标记,分别表示该档位的最大电流示值。 (※不确定之直流电流,应从最大值依序向下调整量测) 注意:当在 10A 档测试大电流时,单次测试时间不能超过 10 秒。 而且两次测试间隔时间不少于 5 分钟。 本机电流档位保险丝管过载保护,超载,可能会熔断保险丝管,mA 档位超过测量 超过 500mA 电流,可能会熔断 F0.5A 250V 保险丝管,10A 档测量超过 10A,熔断 F10A 250V 保险丝管。 5.
  • Page 23 测量在 10V 档上进行,可直接读取 dB 刻度(-10dB~+22dB)。 测量在 50V 档上进行时,刻度读值要加 14dB,才是实际 dB 值。 测量在 250V 档上进行时,刻度读值要加 28dB。 测量在 1000V 档上进行时,刻度读值要加 40dB。 例如,在 1000V 档上最大可测 dB 值是 22+40=62dB。 10. hFE(直流放大倍数)和发光二极管(LED)测试: 将量程选择旋钮置于“OHM”檔上之 X10 档 hFE 测试: 调节 0 Ω调整器使指针和零位对齐-将晶体管的三个管脚直接插入面板上的 hFE 端座。 (※注意区分晶体管的类别“PNP”和“NPN”) 在 hFE 刻度读出显示值,所读之值是 IC/IB,即被测体的直流放大倍数。 LED 测试:...
  • Page 24 指针指示异常 档位量程是否选择正确?交流和直流模式是否使用正确? 内部电池是否电量不足?(参阅有关电表内部电池检查说明) 指针无法正常归 内部电池是否接触良好?是否电量不足?(参阅有关电表内部 零位 电池检查说明) 内部机芯处的游丝是否并圈?可试用力将本机甩动几下或在手 中拍击几下后,看是否恢复正常。 直流电流档不能 表棒是否接触良好,正确接入? 工作 内部保险管是否装好或烧断? (参阅有关保险管更换说明) 日常维修 维修更换电表内部电池和保险丝管时,必须将表棒从电表上移走,并切断电源。 1.5V 电池更换: 打开电表后面下部支撑架,用 PH1 起子旋开螺丝,将电池仓后盖连支撑架卸下, 然后从电池座中拿出旧的电池。再将新的同规格电池放入原位,并注意电池的 正负极性,然后盖上后盖并锁上螺丝。 2).保险丝管更换: 打开电表后面的下部支撑架,用 PH1 十字起子旋开螺丝,将电池仓后盖连支撑 架卸下,即可看到里面盖子上的两个并列备用保险管(F0.5A 250V;10A 250V), 从保险丝座中拿出不好的保险丝管,再将同规格新保险丝管换上,必须用同规 格 UL 认证的保险丝管, 然后,盖上后盖并锁上螺丝。 (本电表的电池仓的右边一般有 2 个备用保险丝管) 。...
  • Page 25 中国地区产品保固卡 购买日期 店章 公司名称 联络电话 电子邮箱 联络地址 产品型号 □ MT-2208-C ※ 在正常使用情况下,自原购买日起 12 个月免费维修保证(不含耗材、消耗品)。 ※ 产品保固卡需盖上店章、日期章,其保固效力始生效。 ※ 本卡请妥善保存,如需维修服务时,请出示本卡以为证明。 ※ 保固期满后,属调整、保养或是维修性质之服务,则酌收检修工时费用。若有 零件需更换,则零件费另计。 产品保固说明  保固期限内,如有下列情况者,维修中心则得酌收材料成本或修理费(由本公司 维修人员判定): • 对产品表面的损伤,包括外壳裂缝或刮痕 • 因误用、疏忽、不当安装或测量,未经授权打开产品修理,修改产品或者任何 其它超出预期使用范围的原因所造成的损害 • 因事故、火灾、电力变化、其它危害,或自然灾难所造成的损害。  非服务保证内容: • 本体外之消耗品:如电池、保险丝管等消耗品 • 本体之外附配件:如表笔等附配件。  超过保证期限之检修或服务,虽未更换零件,将依公司保固维修政策酌收服务费。...
  • Page 26 寶工實業股份有限公司 PROKIT’S INDUSTRIES CO., LTD http://www.prokits.com.tw E-mail: pk@mail.prokits.com.tw ©2023 Copyright by Prokit’s Industries Co., LTD. All rights reserved 2023001(A)
