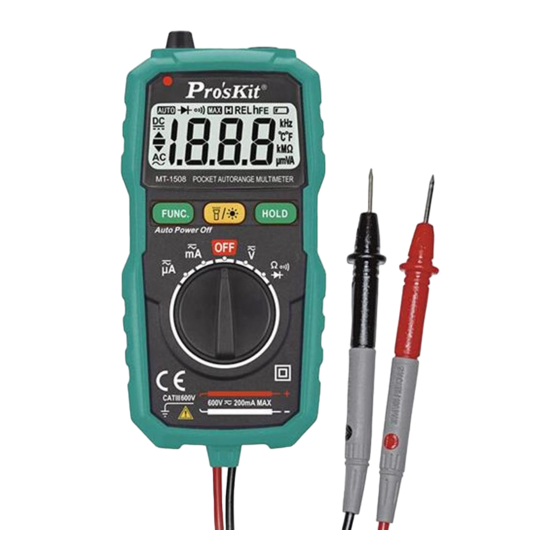

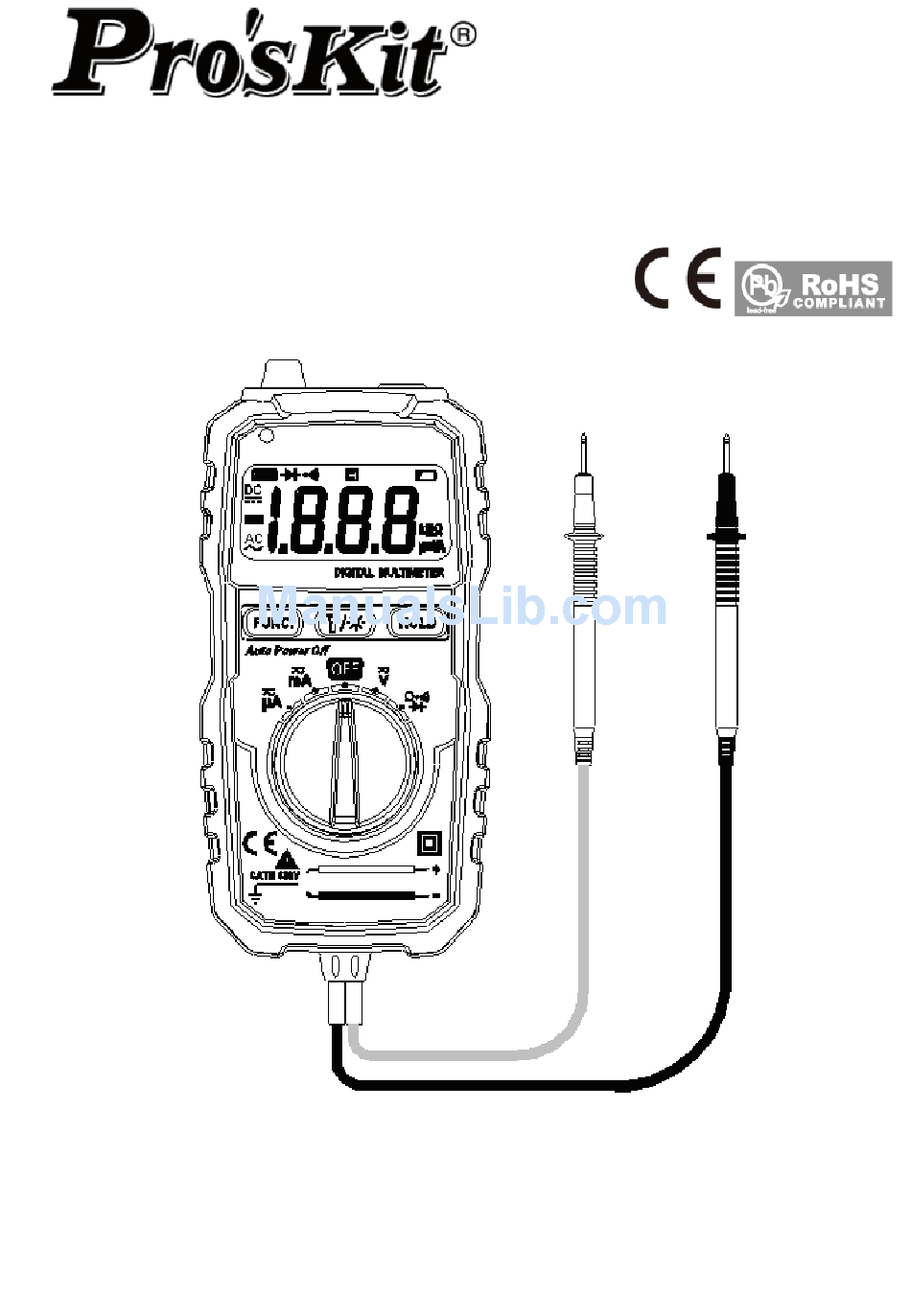

- Page 1 MT-1508 Pocket Auto Range Multimeter User’s Manual Edition, ©2015 Copyright by Prokit’s Industries Co., Ltd.
-
Page 2: Safety Instructions
THE STATEMENT In accordance with the international copyright law, without permission and written consent, please do not copy the contents of this manual in any form (including storage and retrieval or translation into languages of other countries or regions). The manual is subject to change in future edition without prior notice. - Page 3 measurement error. Please comply with local and national safety code. Wear personal protection equipment (such as approved rubber gloves, masks and flame retardant clothes, etc.) to prevent being damaged by electric shock and electric arc due to exposed hazardous live conductor.
- Page 4 INTRODUCTION 1. Flashlight 2. Non-contact voltage detecting probe 3. Non-contact voltage indicator 4. Display 5. Function key : Function selection button : Turn on display backlight and flashlight, press and hold it for 2 seconds, the backlight will be turn off. The auto power off function will automatically turn off after approx.
- Page 5 DC Voltage Range Resolution Accuracy 200mV 0.1mV 0.001V ± (0.5% readings+3） 0.01V 200V 0.1V 600V ±（0.8% reading +5） Input impedance: 10MΩ Maximum input voltage: 600V DC or AC RMS AC Voltage Range Resolution Accuracy 0.001V 0.01V ±（0.8 reading +3） 200V 0.1V 600V ±（1.0% reading +5）...
-
Page 6: Method Of Measurement
Diode Function Range Resolution Testing environment Test current: about 1mA; open circuit voltage: about Diode test 2.8V. 0.001V The display shows the approximate value of diode forward voltage drop. Input protection: Maximum 600V DC or AC RMS. Buzzer on/off Funct Description Testing environment When the built-in buzzer... - Page 7 please disconnect the power of the circuit under test in advance, and fully discharge all the high voltage capacitors, then connect the instrument to the circuit in series. Do not input above 200mA maximum measurement current value of the instrument, otherwise it may burn the fuse in the instrument.
-
Page 8: Instrument Maintenance
The indicator of the non-contact voltage will light up, it shows that there’s AC voltage on the live wire. INSTRUMENT MAINTENANCE This section provides the basic maintenance information, including description of replacing fuse and batteries. Warning Do not try to repair the instrument unless you are experienced repair person and have associated calibration, performance test and maintenance information. - Page 9 MT-1508 袖珍型電表使用說明書 聲明 根據國際版權法，未經允許和書面同意，不得以任何形式（包括存儲和檢索或翻譯為其他國家或 地區語言）複製本說明書的任何內容。本說明書在將來的版本中如有更改，恕不另行通知。 小心 “小心”標誌表示會對儀錶或設備造成損壞的狀況和操作。它要求在執行此操作時必須小心，如果 不正確執行此操作或不遵循此操作步驟，則可能導致儀錶或設備損壞。在不滿足這些條件或沒有 完全理解的情況下，請勿繼續執行小心標誌所指示的任何操作。 警告 “警告”標誌表示會對用戶造成危險的狀況和操作。它要求在執行此操作時必須注意，如果不正確 執此行操作或不遵守此操作步驟，則可能導致人身傷害或傷亡。在不滿足這些條件或沒有完全理 解的情況下，請勿繼續執行警告標誌所指示的任何操作。 使用儀錶前，請仔細閱讀說明書並注意有關安全警告資訊。 概述 本儀錶是一款可隨身攜帶的數字萬用表。它性能穩定,精度高，功耗低,結構新穎,安全可靠，是廣 大用戶的理想測量儀錶。 儀錶可以測量直流電壓、交流電壓、直流電流、交流電流、電阻、二極體及連通性；具有非接觸 電壓探測功能，及時提醒用戶注意操作安全，讓用戶使用更安全、放心。 本說明書包括有關的安全資訊和警告提示等，使用儀錶前請仔細閱讀有關內容，並嚴格遵守所有 的警告和注意事項。 安全須知 本儀錶嚴格遵循安全標準 IEC61010 進行設計和生產，符合雙重絕緣、過電壓標準 600V CAT III 和污染等級 2 的安全標準。 請遵循本說明書使用儀錶，否則儀錶所提供的保護功能可能會降低或無效。 安全操作規範 警告 為了避免可能的觸電或人身傷害，請切實遵守以下的規範： 使用儀錶前，請先閱讀“安全須知”。並嚴格按照規定使用儀錶，否則儀錶所提供的保護能力 可能會降低或無效。 使用儀錶前先檢查外殼。檢查是否存在裂紋或塑膠件缺損。請仔細檢查輸入端子附近的絕緣 ...
- Page 10 表棒的通斷性。 測量時，請先連接零線或地線，再連接火線；斷開時，請先切斷火線，再斷開零線和地線。 測量時，請將手指握在表棒護指裝置的後面。 打開儀錶後蓋之前，請先斷開表棒與被測量物件。 請勿在超出儀錶、表棒或附件中額定值最低的單個元件的測量類別 (CAT) 額定值的環境中 使用儀錶。 電氣符號 高壓警告 AC（交流電） DC（直流電） 交流電或直流電 警告，重要安全標誌 接地 保險絲 設備由雙重絕緣或加強絕緣保護 電池電量不足 符合歐洲共同體(European Union)標準 說明不得將此電氣/電子產品丟棄在家庭垃圾中。 II 類測量適用於測試和測量與低電壓電源裝置的用電點 CAT II （插座和相似點）直接連接的電路 III 類測量適用於測試和測量與建築物低電壓電源裝置配電 CAT III 部分連接的電路 IV 類測量適用於測試和測量與建築物低電壓電源裝置電 CAT IV 源連接的電路 通用技術指標...
- Page 11 輸入極性指示：自動顯示“”號 電源： 2x1.5V AAA 電池 外形尺寸：125*60*26mm 儀錶說明 1. 照明燈 2. 非接觸電壓感應區 3. 非接觸電壓指示燈 4. 顯示幕 5. 按鍵說明： ：功能選擇按鍵 ：背光及照明燈開關鍵，按下並保持 2 秒，背 光點亮，約 15 秒後將自動熄滅或再按下並 保持 2 秒手動熄滅。 ：資料保持鍵 6. 檔位旋鈕 7. 紅色表棒 8. 黑色表棒 準確度指標 準確度在校準後一年內適用。 基準條件：環境溫度 18℃至 28℃、相對濕度不大於 80。 直流電壓...
- Page 12 直流電流 量程 解析度 準確度 200uA 0.1uA 2000uA ±（1.8% 讀數 +5 字） 20mA 0.01mA 200mA 0.1mA 輸入保護： FF 250mA/600V 保險管。 交流電流 量程 解析度 準確度 200uA 0.1uA 2000uA ±（2.0% 讀數 +5 字） 20mA 0.01mA 200mA 0.1mA 輸入保護： FF250mA/600V 保險管。 電阻 量程 解析度 準確度...
- Page 13 測量高電壓時，要格外小心，以避免觸電。 在完成所有的測量操作後，要斷開表棒與被測電路的連接。 交直流電流測量 將旋鈕開關旋到 或 檔位，然後按”FUNC.”鍵，選擇直流電流或交流電流測量。 切斷被測電路的電源。將被測電路上的全部高壓電容放電。 斷開待測的電路。將儀錶串聯到待測量電路。 接上電路的電源，然後從顯示幕讀出測量結果。如果顯示幕只顯示“OL”，這表示輸入超過儀 錶測量範圍。測量直流電流時顯示幕同時顯示紅色表棒測試點的電壓極性。 切斷被測電路的電源。移走儀錶的表棒並把電路恢復原狀。 警告 為了防止可能發生的電擊、火災或人身傷害，測量電流時，先斷開被測電路電源，並將所有 高壓電容充分放電，然後再將儀錶串聯到電路中。 不要輸入高於儀錶最大測量電流值 200mA，否則有可能燒斷儀錶內保險管。 在完成所有的測量操作後，要斷開表棒與被測電路的連接。 電阻測量 將旋鈕開關轉到 檔位，(如果不是電阻測量功能請按“FUNC.”鍵切換到電阻測量功能) 將表棒並聯接上待測電路，測量電阻。 從顯示幕讀取測量結果。 警告 為了防止可能發生的電擊、火災或人身傷害，測量電阻之前請先斷開待測電路的電源，並為 所有高壓電容器充分放電。 在完成所有的測量操作後，要斷開表棒與被測電路的連接。 二極體測試 將旋鈕開關旋到 檔位，按“FUNC.”鍵切換到二極體功能 將紅表棒連接到待測二極體的正極，黑表棒連接到待測二極體的負極，則顯示幕上的讀數為 二極體正向壓降的近似值。反接將顯示“OL” 警告 為了防止可能發生的電擊、火災或人身傷害，測量二極體或連通性之前請先斷開待測量電路 ...
- Page 14 儀錶維護 本節提供基本的維護資料，包括更換保險管和更換電池的說明。除非您是有經驗的維修人員且有 相關的校準、性能測試以及維修資料，否則不要嘗試去維修本儀錶 警告 為了防止可能發生的觸電、火災或人身傷害： 在機殼打開時，請勿使用儀錶進行任測量操作。 清潔儀錶前先移除輸入信號。 應使用指定的替換零件。請經過認可的技術人員維修儀錶。 一般維護 用濕布和少量洗滌劑清潔儀錶外殼, 請勿用研磨劑或化學溶劑。 更換保險管及電池 警告 為避免錯誤的讀數而導致電擊或人身傷害 ， 儀錶顯示幕出現“ ”符號時 ， 應及時更換電池。 為了確保安全操作和維護該產品，儀錶長期不用時，請取出電池，以防電池漏電對產品造成 損壞。 只能使用指定的安培數，熔斷額定值，電壓額定值及熔斷速度的保險管 為避免電擊或人身傷害，在打開後蓋更換電池之前，應關機並檢查確保表棒已從測量電路斷 開。 請按照以下步驟更換電池： 關閉儀錶電源, 並將表棒與被測量電路斷開。 取下固定外殼的螺釘，然後拆開電池蓋。 取下舊電池，換上新的電池。 裝上後蓋，上緊螺釘, 裝上膠套。 請按照以下步驟更換保險管： 關閉儀錶電源, 並將表棒與被測量電路斷開。 分離外殼與膠套。...
- Page 15 中國地區產品保固卡 購買日期 店章 公司名稱 聯絡電話 電子郵箱 聯絡地址 產品型號 □ MT-1508 在正常使用情況下，自原購買日起 12 個月免費維修保證 （不含耗材、 ※ 消耗品）。 產品保固卡需蓋上店章、日期章，其保固效力始生效。 ※ 本卡請妥善保存，如需維修服務時，請出示本卡以為證明。 ※ 保固期滿後，屬調整、保養或是維修性質之服務，則酌收檢修工時 ※ 費用。若有零件需更換，則零件費另計。 產品保固說明 保固期限內，如有下列情況者，維修中心則得酌收材料成本或修理費 (由本公司維修人員判定)： • 對產品表面的損傷，包括外殼裂縫或刮痕 • 因誤用、疏忽、不當安裝或測試，未經授權打開產品修理，修改 產品或者任何其他超出預期使用範圍的原因所造成的損害 • 因事故、火災、電力變化、其他危害，或自然災難所造成的損害。 非服務保證內容： • 機件本體外之消耗品：如電池...等消耗品 • 機件本體之外之附配件：如耳機麥克風，電源供應器，記憶卡，...
- Page 16 ©2015 Prokit’s Industries Co., Ltd. All rights reserved. 2015001...
