Pro's Kit MT-1220 User Manual

3 1/2 digital multimeter
Hide thumbs

Advertisement

Quick Links

Download this manual
MT-1220 / MT-1225
3 1/2 Digital Multimeter
User's Manual
st
1
Edition, 2020
2020 Copyright by Prokit's Industries Co., Ltd.
©

Advertisement

loading
Need help?

Need help?

Do you have a question about the MT-1220 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Pro's Kit MT-1220

Summary of Contents for Pro's Kit MT-1220

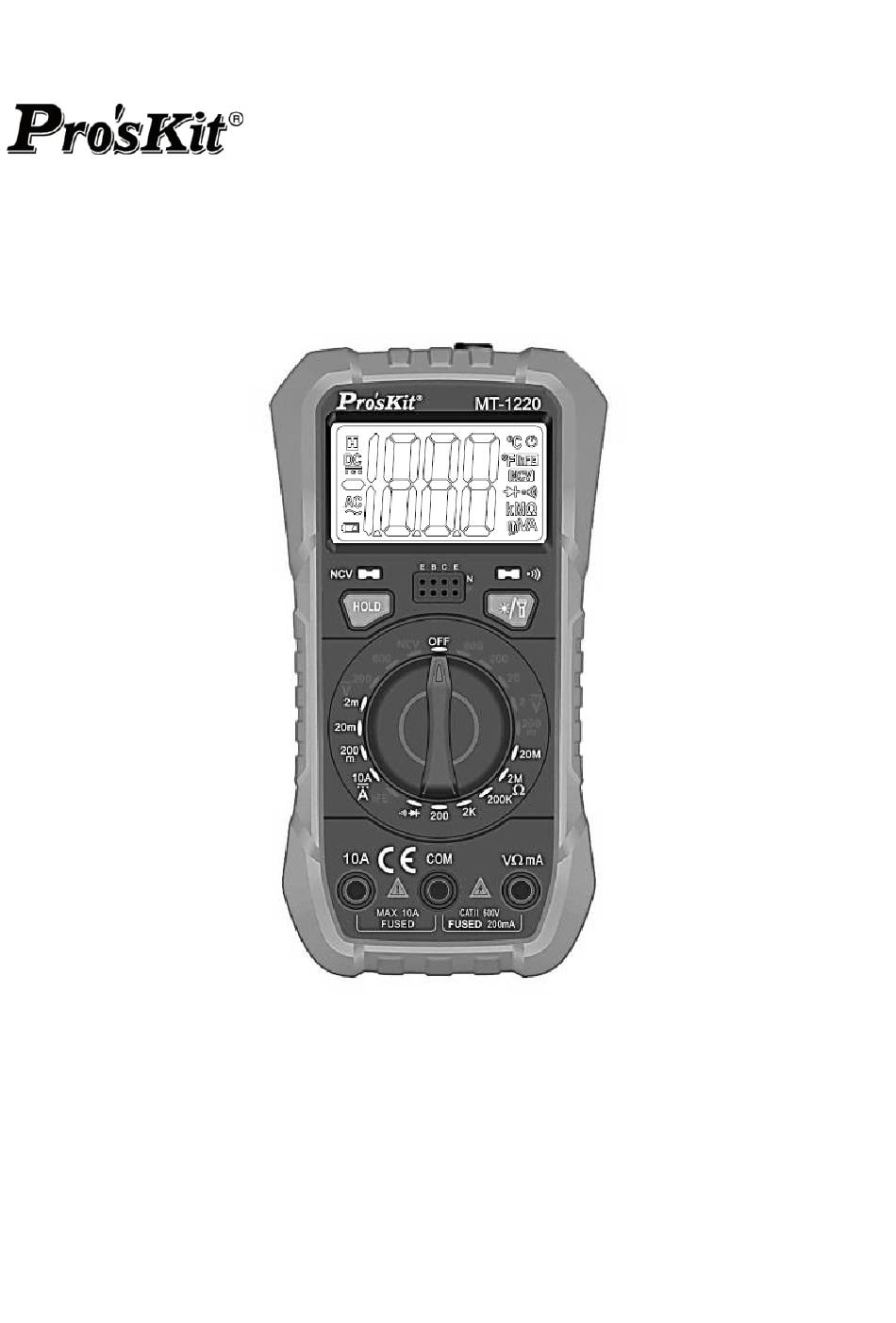

  • Page 1 MT-1220 / MT-1225 3 1/2 Digital Multimeter User’s Manual Edition, 2020 2020 Copyright by Prokit’s Industries Co., Ltd. ©...

  • Page 2: General Information

    ※ General Information The meter is a multi-function instrument with high measurement accuracy, fast response, and high safety level. Embedded with a special IC up to 2000 counts, this IC is composed of high-precision A/D converter with high-speed digital processor. It is with accurate measurement, high resolution, fast operation, complete software calibration, no change in long-term use in accuracy, which is suitable for professional engineers, maintenance engineers, teaching, etc.
  • Page 3  When making measurement with a test lead, place your fingers behind its protective ring.  When switching to another measuring range, be sure that test lead has already been taken off the measured circuit.  For all DC functions, to prevent potential electric shock as a result of incorrect reading, please first use AC functions to check the absence of any AV voltage.
  • Page 4 DC (direct current) Ground Fuse Over-voltage protection CAT. II 600 V Conform with European Union standard 1.1.4 Maintenance Practices for Safety  The operator must first pull out the test lead when the meter's case is opened or the battery cover is dismantled. ...
  • Page 5 2. General Description ① ② 2.1 Schematic Diagram ①. LED light ②. Non-contact voltage indicator ③ ③. LCD screen ④ ⑨ ④. Buzzer ⑤ ⑧ ⑤. Backlight & LED key ⑥. Rotary switch ⑥ ⑦. Input socket ⑧. Data hold key ⑨.

  • Page 6: Operational Guidelines

    A, mA, A Current unit , k, M Resistance unit 2.3 Functional Keys Description Function Press the key to hold the measured value for the current HOLD moment. Press the key again to cancel this function. Short press the key to turn on backlight and short press again to exit.
  • Page 7 3.2 Measurement guidelines 3.2.1 AC Voltage and DC Voltage Measurement The meter provides DC voltage measuring ranges as follows: 200.0mV, 2.000V, 20.00V, 200.0V and 600V, and AC voltage measuring ranges: 200.0V and 600V. To avoid any electric shock and/or damage to the meter, do not attempt a voltage measurement if the voltage (valid value) is over 600V DC or AC current.
  • Page 8 Notes:  The measured value of the electric resistance of the circuit differs a bit from the rated value of the electric resistance.  To ensure measurement accuracy, in attempting a low resistance measurement, first put two pen-shaped meters in short circuit and capture the resistance reading of these short circuits.
  • Page 9 3.2.5 Current Measurement The meter provides DC current measuring ranges as follows: 2mA, 20.00mA, 200.0mA and 10.00A. Do not attempt a measurement on the current in a circuit, if when the voltage between the open-circuit voltage and the ground is over 250V. If the fuse is blown at the moment of measurement, you are likely to damage the meter or get yourself hurt.

  • Page 10: Technical Parameters

    alarms at different frequencies. Note:  Voltage may still remain in the absence of any indication. The operator shall not rely on non-contact voltage detector to check the presence of voltage. The detection operation may be affected by various factors, including socket design, insulation thickness and type.
  • Page 11 4.2 Precision Indicator Accuracy: ( reading + digit) The accuracy warranty will run for 1 year upon the ex-factory date. Reference conditions: Ambient temperature is between 18℃ and 28℃ and relative humidity is no more than 80. 4.2.1 DC Voltage Measuring range Resolution Accuracy...
  • Page 12 Value Testing conditions Basic current is approx. NPN or PNP 0~2000 10uA,Vce is approx.2.8V 4.2.6 DC Current Measuring range Resolution Accuracy 2mA（only MT-1220） 0.001mA 20mA 0.01mA ±(1% Reading + 5 digits) 200mA 0.1mA 10.00A 10mA ±(3.0% Reading + 10 digits) Overload protection: protective tube for mA measuring range (F200mA/250V) ;...
  • Page 13 solvent. The dirty or damp input socket may affect reading. Steps for cleaning input sockets:  Disenable the meter and pull all test leads out of the input socket.  Clean up all dirty substances on sockets.  Use a new cotton ball with a detergent or lubricant to clean each socket, because lubricant can prevent the socket vulnerable to dampness from pollution.
  • Page 14                   ...
  • Page 15               ...
  • Page 16 ① ② ③ ④ ⑨ ⑤ ⑧ ⑥ ⑦      ...
  • Page 17                  ...
  • Page 18      ※  ※       ※            ...
  • Page 19  ※       ※                          ...
  • Page 20                   ...
  • Page 21   测            ...
  • Page 22        ...
  • Page 23 MT-1220/MT-1225 3-1/2 数字电表使用说明书 1. 概述 MT-12 系列是测量精度高，响应速度快，安全可靠的多用数字仪表，内嵌有 2000 计数的专用芯 片，此芯片为高精度 AD 搭配高速数字处理器组成，具有测量准确，分辨率高，运算速度快特点。 整机软件校准，长期使用精度有保证。能满足电器，电子，电工，教学，专业工程师，维修人员， 电子爱好者等各种应用及人群的使用，是一款理想的测试工具。 使用前，请仔细阅读使用说明书并请注意有关安全工作准则。 1.1. 安全信息 安全说明  使用本仪表时，使用者必须遵守关于以下两方面的全部标准安全规程： A 防止电击方面的安全规程 B 防止错误使用仪表方面的安全规程 为保证人身安全，请使用随表提供的测试笔。在使用前，检查并确保它们是完好的。 安全注意事项   在电磁干扰比较大的设备附近使用仪表，仪表的读数会不稳定，甚至可能会产生较大 的误差。  当仪表或表笔外观破损时，请不要使用。  若不正确使用仪表，仪表提供的安全功能可能会失效。  在裸露的导体或总线周围工作时，必须极其小心。  禁止在爆炸性的气体、蒸汽或灰尘附近使用本仪表。  必须使用正确的输入端、功能、量程来进行测量。...
  • Page 24  仪表的外壳（或外壳的一部分）被拆下时，切勿使用仪表。 安全符号:  仪表表体及使用说明书中使用的符号： 警告，重要的安全标志，使用前应参阅使用说明书。错误使用可能致设 备或它的部件的损坏。 高压警示标识 AC（交流） DC（直流） 接地 双重绝缘保护 保险丝 Ⅱ类 600 V 过电压保护 CAT. Ⅱ 符合欧盟(European Union)指令  安全的保养习惯  打开仪表外壳或拆下电池盖时，应先拔出测试笔。  维修仪表时，必须使用指定的替换零部件。  在打开仪表前，必须断开一切有关的电源，同时也必须确保您没带有静电以免损坏仪表 的元器件。  仪表的校准以及维修操作必须由专业人员操作。  打开仪表外壳时，必须注意到仪表内的一些电容即使在仪表关闭电源以后还保存着危险 的电压。  如果观察到仪表有任何异常, 该仪表应立即停止使用并送维修。并确保在检查合格前不 能被使用。  当长时间不用时，请将电池取下，并避免存放于高温高湿的地方。 1.2.
  • Page 25 ⑦. 输入插座 ⑧. 数据保持按键 ⑨. HFE 测试插孔 2.2. 显示器符号说明 符号 说明 电池欠压指示符/电池电量低。 为避免错误的读数而导致遭受到电击或人身伤害，本电池低压符号 显示出现时，应尽快更换电池。 自动关机功能指示符。 输入极性指示负极 交流输入指示。 直流输入指示。 仪表在二极管/通断测试模式下。 仪表在数据保持模式下。 仪表在非接触交流电压侦测模式下。 三极管放大倍数测量 V：伏特，电压的单位 V, mV mV：毫伏，1x10 或 0.001 伏特 A：安培，电流的单位。 A, mA mA：毫安，1x x10 或 0.001 安培。 ：欧姆，电阻的单位。 , k, M k：千欧，...
  • Page 26 输入插座 描 述 所有测量的公共输入端与黑色测试笔或专用多功能测试座的公共输出 插头相连。 电压、电流 mA、电阻、二极管、蜂鸣器通断测量的正输入端（与红 VmA 色测试笔相连） 。 电流 10A 的正输入端（与红色测试笔相连） 。 2.5. 配件 使用说明书一本, 测试表笔一副 K 型热电耦一个 3. 操作指南 3.1. 常规操作  读数保持模式  读数保持模式可以将目前的读数保持在显示器上。改变测量功能档位或再按一次 HOLD 键都可以退出读数保持模式。  按一次“ H ”键，读数被保持且“ ” 符号同时显示在液晶显示器上。  再按一次“ H ”键将使仪表恢复到正常测量状态。 ...
  • Page 27  在测量低电阻时,为了测量准确请先短路两表笔读出表笔短路的电阻值, 在测量被测电阻 后需减去该电阻值。  在 20M 档，要几秒钟后读数才能稳定。这对于高阻值测量来说是正常的。   当仪表开路时，显示器将显示“OL” ， 表示测量值超出量程范围。  二极管及蜂鸣通断测试 为避免仪表或被测设备的损坏,在二极管测量以前，应切断被测电路的所有电源并 将所有高压电容器充分放电。 ※ 在电路外测试一个二极管：  将旋转开关转至 档位。  分别把黑色表笔和红色表笔连接到 COM 插座和 V/ 输入插座。   分别把黑色表笔和红色表笔连接到被测二极管的负极和正极。  仪表将显示被测二极管的正向偏压值。如果测试表笔极性接反，仪表将显示“OL” 。  在电路里，正常的二极管仍应产生 0.5V 到 0.8V 的正向压降；但反向偏压的读数将取决 于两表笔之间其它通道的电阻值变化。...
  • Page 28  由液晶显示器读取测量温度值。  NCV 测试（非接触电压侦测）  将旋转开关旋转 NCV 档位， 将仪表顶部贴近导体， 如果仪表探测到 30V 以上交流电压时， 仪表根据探测到的信号强度，点亮相应信号强度指示灯（高、低） ，同时蜂鸣器发出不同 频率的报警声。 ※ 注意：  即使没有指示， 电压仍然可能存在。 不要依靠非接触电压探测器来判断导线是否存在电压。 探测操作可能会受到插座设计、绝缘厚度及类型不同等因素的影响。  当仪表输入端子输入电压时，由于感应电压的存在，电压感应指示灯亦可能会亮。  外部环境的干扰源（如闪光灯，马达等） ，可能会误触发非接触电压探测。 4. 技术指标 4.1. 综合指标  使用环境条件:  600V CAT Ⅱ 污染等级：2  海拔高度 < 2000 m。 ...
  • Page 29 说明 测试条件 显示器读出 hFE 的近 基极电流约 10μA 似值， （0 -1000） Vce 约 2.8V  直流电流 量程 分辨率 准确度 2mA(仅 MT-1220) 0.01A 20mA 0.01mA ±（1% 读数 +5 字） 200mA 0.1mA 10.00A 10mA ±（3% 读数 +10 字） 超载保护：mA 量程保险管（F200mA/250V ） ； 10A 量程保险管（F10A/250V ） 。...
  • Page 30  温度测量（仅 MT-1225） 量程 分辨率 准确度 -20℃～1000℃ 1℃ ±(1.0% Reading + 3 digits) 超载保护：250V DC/AC 5. 仪表维护 本节提供基本的维护资料，包括更换保险管和更换电池的说明。 除非您是有经验的维修人员且有相关的校准、性能测试以及维修资料，否则不要尝试去维修 本仪表 5.1. 一般维护 为避免受到电击或损坏仪表，不可弄湿仪表内部。在打开外壳或电池盖前，必须 把测试笔和输入信号的连接线拆除。 定期使用湿布和少量洗涤剂清洁仪表外壳, 请勿用研磨剂或化学溶剂。 输入插座如果弄脏或潮湿可能会影响读数。  清洁输入插座：  关闭仪表，并将所有测试笔从输入插座中拔出。  清除插座上的所有脏物。  用新的棉花球沾上清洁剂或润滑剂，清理每个插座，润滑剂能  防止和湿气有关的插座污染。 5.2. 更换电池及保险丝 为避免错误的读数而导致受到电击或人身伤害，仪表显示器出现“ ”符号时，...
  • Page 31 中国地区产品保固卡 购买日期 店章 公司名称 联络电话 电子邮箱 联络地址 产品型号 □ MT-1220 □ MT-1225 在正常使用情况下，自原购买日起 12 个月免费维修保证（不含耗材、消耗品） 。 ※ 产品保固卡需盖上店章、日期章，其保固效力始生效。 ※ 本卡请妥善保存，如需维修服务时，请出示本卡以为证明。 ※ 保固期满后，属调整、保养或是维修性质之服务，则酌收检修工时费用。若有零件需更换， ※ 则零件费另计。 产品保固说明 保固期限内，如有下列情况者，维修中心则得酌收材料成本或修理费(由本公司维修人员判定)：  对产品表面的损伤，包括外壳裂缝或刮痕 ※ 因误用、疏忽、不当安装或测试，未经授权打开产品修理，修改产品或者任何其他超出预 ※ 期使用范围的原因所造成的损害 因事故、火灾、电力变化、其他危害，或自然灾难所造成的损害。 ※ 非服务保证内容：  机件本体外之消耗品：如电池...等消耗品 ※ 机件本体之外之附配件：如测试表笔，测温探头等附配件。 ※...
  • Page 32 © 2020 Prokit’s Industries Co., Ltd. All rights reserved. 2020001...
