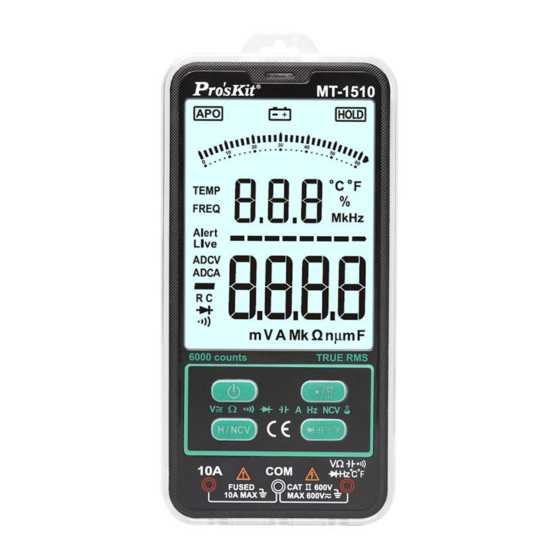

Pro's Kit MT-1510 User Manual

Pocket smart multimeter
Hide thumbs

Advertisement

Quick Links

Download this manual

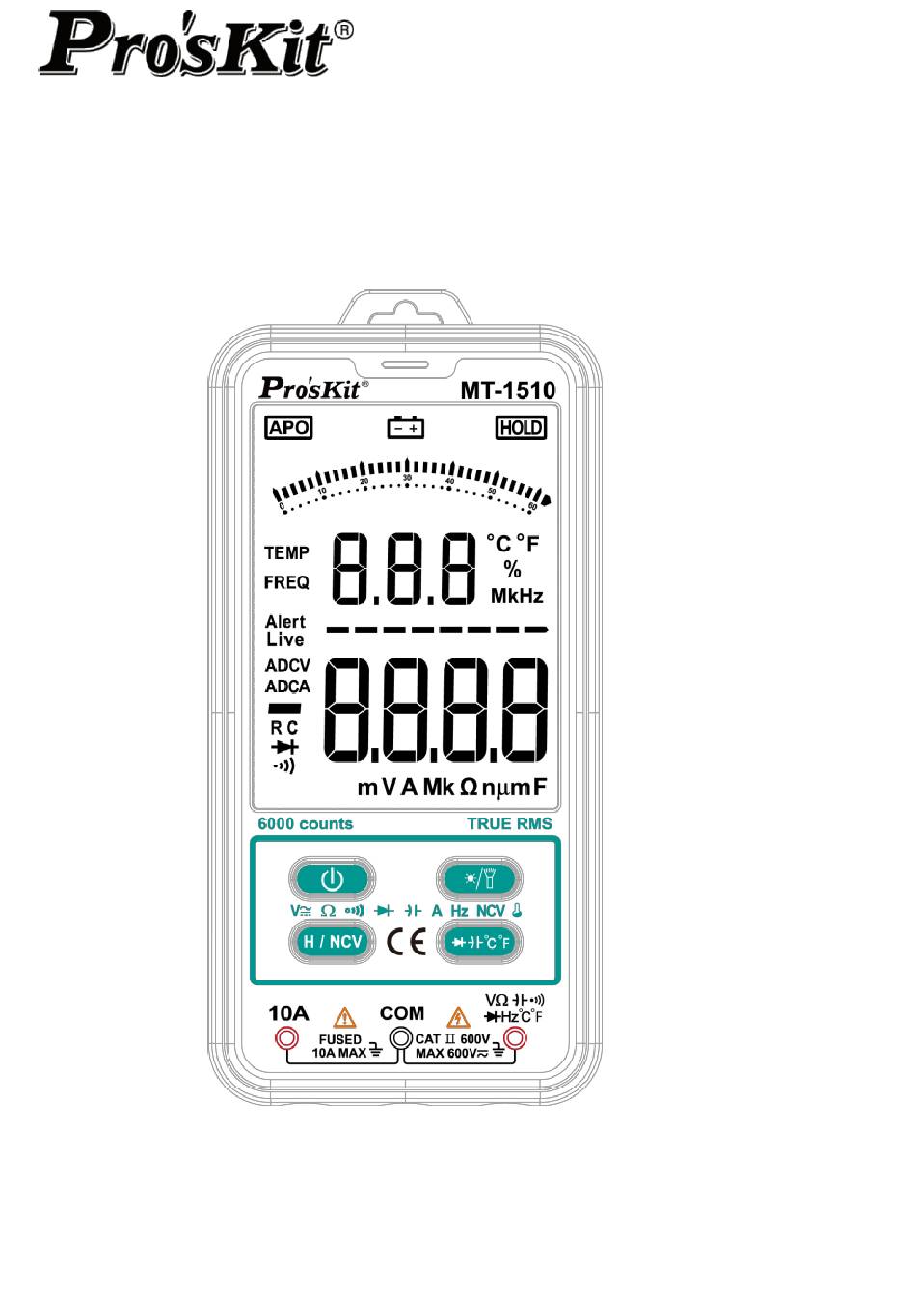

MT-1510
Pocket Smart Multimeter
User's Manual
st
1
Edition, 2021
2021 Copyright by Prokit's Industries Co., Ltd.
©

Advertisement

loading
Need help?

Need help?

Do you have a question about the MT-1510 and is the answer not in the manual?

Questions and answers

Related Manuals for Pro's Kit MT-1510

Summary of Contents for Pro's Kit MT-1510

  • Page 1 MT-1510 Pocket Smart Multimeter User’s Manual Edition, 2021 2021 Copyright by Prokit’s Industries Co., Ltd. ©...

  • Page 2: Safety Instructions

    The Statement In accordance with the international copyright law, without permission and written consent, shall not copy the contents of this manual in any form (including storage and retrieval or translation into languages of other countries or regions). The manual is subject to change in future edition without prior notice.
  • Page 3 level 2 safety standards. Please follow the manual to use the instrument, otherwise the protection function provided by the instrument may be reduced or invalid. Safety Operation Specification  Warning In order to avoid possible electric shock or personal injury, please abide by the following specifica- tion: ...
  • Page 4  Do not use the instrument in the environment of exceeding the measurement category (CAT) rating of a single element with the lowest rating among the instrument, probe or accessories. Description of the symbols on the display unit  Low battery: To avoid electric shock or personal injury as a result of incorrect reading, promptly replace the battery when the battery under voltage indicator appears.

  • Page 5: Safety Symbol

    Safety symbol  Warning, an important safety symbol. The operator must consult this Oper- ation Manual before using the meter. Unintended use may lead to the damage to the device or its components. High voltage warning AC (alternative voltage or current) DC (direct voltage or current) Ground Double insulation protection...

  • Page 6: Method Of Operation

    Method of Operation  Notes: The temperature displayed on startup or other measurement is the current ambient temperature. Before measuring, vigorously insert the test leads in to make sure the test leads plug is fully inserted into the sockets.  AC and DC voltage / Resistance / Connectivity - automatic identification and measurements. ...
  • Page 7 3. Read from the display of measurement results. Notes: Measuring a large capacitance may take 10 seconds or longer to measure the correct results. C) Temperature measurement 1. Press the “ ℃℉ ” key to switch to capacitance test mode. 2.

  • Page 8: General Specifications

    displayed reading. The instrument automatically identifies and measures the DC or AC current.  Backlight & LED Flashlight  Press the key to turn on the backlight, and repress it again to turn off. Otherwise, backlight will turn off automatically after apprx.15 seconds without operation. ...
  • Page 9  DC Voltage Resolution Accuracy Range 0.001V 0.01V ±（0.8% readings +5 digits） 600V 0.1V Min. input voltage 0.8V DC; Overload protection 600V DC or AC RMS. Input impedance:10M.  AC Voltage Resolution Accuracy Range 0.001V 0.01V ±（1.0% readings +5 digits） 600V 0.1V Min.
  • Page 10  Diode Function Description Testing environment Range 0-3V， Forward DC current: approximately 1mA; Open-circuit Resolution voltage: approximately 3.6V. 0.001V The display unit shows the approximate value of the diode's forward voltage drop. Input protection: 250V DC/AC  Capacitance Range Resolution Accuracy 0.001nF 60nF...
  • Page 11 Caution : When the measured current is over 5A, the duration of continuous measurement shall not be over 10 seconds. The current measurement shall be carried out 1 minute after the completion of previous. Accessories  Operation Manual x 1 ; Test lead x 1 pair K- Type thermocouple x 1 Instrument Maintenance...
  • Page 12  Replace the fuse 1. The steps for replacing the fuse tube as above. 2. Remove the damaged fuse and replace a new fuse.
  • Page 13 MT-1510 3-5/6 卡片式大屏智慧萬用表使用手冊 1. 聲明 根據國際版權法,未經允許和書面同意,不得以任何形式 （包括存儲和檢索或翻譯為其他國家或地區語言） 複製本說明書的任何內容。本說明書在將來的版本中如有更改,恕不另行通知。 “小心”標誌表示會對儀錶或設備造成損壞的狀況和操作 要求在執行此操作時必須小心，如果不正確執行此操作或不遵循此操作步驟，則可能導致儀錶或設備 損壞。在不滿足這些條件或沒有完全理解的情況下，請勿繼續執行小心標誌所指示的任何操作。 “警告”標誌表示會對使用者造成危險的狀況和操作 要求在執行此操作時必須注意，如果不正確執此行操作或不遵守此操作步驟，則可能導致人身傷害或 傷亡。在不滿足這些條件或沒有完全理解的情況下，請勿繼續執行警告標誌所指示的任何操作。 使用儀錶前，請仔細閱讀說明書並注意有關安全警告資訊。 2. 概述 Pro’sKit MT- 1510 是一款可隨身攜帶、大屏顯示的智慧型數位萬用表。性能穩定，精度高，功耗低， 結構新穎，安全可靠，是廣大用戶的理想測量儀錶。 本儀錶可以智慧識別測量直流/交流電壓、直流/交流電流、頻率（工頻） 、電阻及通斷蜂鳴，也可以手 動切換測量二極體、電容、溫度等功能；還具有非接觸電壓探測功能，讓使用者使用更安全、放心。 本說明書包括有關的安全資訊和警告提示等，使用儀錶前請仔細閱讀有關內容，並嚴格遵守所有的警 告和注意事項。...
  • Page 14 3. 安全注意事項 本儀錶嚴格遵循安全標準 IEC61010 進行設計和生產，符合雙重絕緣、過電壓標準 CATII 600V 和污染 等級 2 的安全標準。 請遵循本說明書使用儀錶，否則儀錶所提供的保護功能可能會降低或無效。 4. 安全操作規範 警告 ： 為了避免可能的觸電或人身傷害，請切實遵守以下的規範  使用儀錶前，請先閱讀“安全須知”。並嚴格按照規定使用儀錶，否則儀錶所提供的保護能力可能 會降低或無效。  使用儀錶前先檢查外殼，檢查是否存在裂紋或塑膠件缺損，仔細檢查輸入端子附近的絕緣體。  若儀錶工作不正常或損壞，請勿使用。  禁止觸摸電壓超過 30V 真有效值交流電、42 V 交流電峰值或 60V 直流電的帶電導體。  應按照指定的測量類別、電壓或電流額定值使用儀錶。  當顯示電池電量不足指示時請及時更換電池，以防測量錯誤。  請遵守當地和國家的安全規範。穿戴個人防護用品（經認可的橡膠手套、面具和阻燃衣物等） ， 以防危險帶電導體外露時遭受電擊和電弧而受傷。 ...
  • Page 15 5. 顯示符號 電池欠壓指示符/電池電量低。 為避免錯誤的讀數而導致電擊或人身傷害，本電池低壓符號顯示出 現時，應儘快更換電池。 自動關機功能指示符。 輸入極性指示負極。 ACV/ ACA 交流電壓/交流電流輸入指示。 DCV/DCA 直流電壓/直流電流輸入指示。 蜂鳴，儀錶在通斷測試模式下。 二極體，儀錶在二極體測試模式下。 鎖定，儀錶在資料保持模式下。 感應電筆，儀錶在非接觸交流電壓偵測模式下。 mV V 毫伏，伏（伏特） ，電壓電位。 mA A 毫安培、安（安培） ，電流電位。 赫茲，頻率單位。 Ω KΩ MΩ ：歐姆；k：千歐；M：兆歐，電阻的單位。 mF F nF nF: 納法、F: 微法、mF:毫法，電容的單位。 TEMP 溫度測量，單位：℃ 攝氏度；℉ 華氏度...
  • Page 16  安全符號: 儀錶錶體及使用說明書中使用的符號： 警告，重要的安全標誌，使用前應參閱使用說明書。錯誤使用可能致設備或它 的部件的損壞。 高壓警示標識 AC（交流） DC（直流） 接地 雙重絕緣保護 保險絲 II 類測量適用於測試和測量與低電壓電源裝置的用電點 （插座和相似點） 直接 CATⅡ 連接的電路 符合歐盟(European Union)指令 6. 儀錶說明 ② ① ③ ④ ⑪ ⑤ ⑩ ⑥ ⑦ ⑧ ⑨ ①照明 LED； ②非接觸電壓感應區 ③蜂鳴指示燈 ④顯示幕 ⑤開關機按鍵 ⑥資料保持∕NCV 鍵（短按，資料保持；長按不鬆開，NCV 非接觸測電） ；⑦電流測量插座； ⑧COM 公共測量插座；...
  • Page 17 7. 使用方法 注意：開機及部分功能測量時，顯示幕顯示溫度為當前環境的溫度。 測量前，務必用力將表筆向裡插入，確保表筆插頭充分插入表筆插座。 交、直流電壓/電阻測量/通斷檢測，自動識別測量  將黑色表筆插入 COM 插座，紅色表筆插入 VΩ輸入插座。  按電源開關鍵，開機。  將表筆並聯到待測電路、電源或電阻上。儀錶自動判別直流電壓、交流電壓、電阻。  測量電阻時，如電阻小於約 50時，內置蜂鳴器鳴叫。  從顯示幕讀取測量結果。測量直流電壓時，顯示幕同時顯示紅黑表筆測試點的電壓極性，“-” 顯示時，代表紅色表筆接觸的是電源負極，沒有“-”顯示則是正極。  測量交流電壓時，同時顯示電壓和頻率。 警告  不要輸入高於 600V 的電壓，否則可能會損壞儀錶或造成人身傷害。  測量高電壓時，要格外小心，避免觸電。  完成所有的測量操作後，須斷開表筆與被測電路的連接。 7.2 二極體、電容、溫度℃、℉測量 開機，按“ ℃℉” 鍵，依次切換為二極體、電容、溫度℃、溫度℉測量模式。 二極體測量   將黑色表筆插入 COM 插座，紅色表筆插入 VΩ輸入插座 ...
  • Page 18  儀錶紅、黃指示燈閃爍，同時蜂鳴器急促鳴叫，表示被測電線火線有交流電壓。 警告：不要只靠非接觸測電判定導體是否帶電。否則可能有觸電危險！  判定零線、火線：長按“NCV”鍵並保持,用單只紅色表筆插入帶電插座或觸碰帶電電線,蜂鳴器 急促鳴叫,紅、黃指示燈閃爍,表示表筆接觸的是火線，反之，則是零線。 警告：判定火線時，只能一隻表筆插在儀錶上，否則可能有觸電危險！ 7.4 直、交流電流測量 當開路電壓對地之間的電壓超過 250V 時，切勿嘗試在電路上進行電流測量。如果測量時保 險管被燒斷,可能會損壞儀錶或造成人身傷害。 為避免儀錶或被測設備的損壞, 進行電流測量以前，請先檢查儀錶的保險管。測量時，應使用 正確的輸入插座。當測試筆被插在電流輸入插座上的時候，切勿把測試筆另一端並聯跨接到 任何電路上。  按電源開關鍵，開機。  紅表筆插入 10A 測量插座，黑表筆插入 COM 測量插座。  斷開待測的負載電路。把黑色測試筆連接 到被斷開的電路 （其電壓比較低） 的一端， 把紅色測試筆連接到被斷開的電路（其電 壓比較高）的一端。  接上電路電源，然後讀出顯示讀數，儀錶 自動識別測量直流或交流電流。  因電流測量需要斷開電路，存在不安全因 素，高於安全電壓（36V）電路電流測量， 建議使用鉗型電錶測量。 7.5 背光、輔助照明：短按 鍵，開啟背光，約...
  • Page 19 電池低壓指示:液晶顯示幕顯示“電池欠壓”或“ ” 符號。   輸入極性指示:自動顯示 “ ”號  電源:2x1.5V AAA 電池  外形尺寸:156x75x19mm  9. 準確度指標 準確度在校準後一年內適用。基準條件：環境溫度 18℃至 28℃、相對濕度不大於 80。 直流電壓 量程 解析度 準確度 0.001V 0.01V ±（0.8% 讀數 +5 字） 600V 0.1V 最小 0.8V 直流電壓; 最大輸入電壓：600V DC 或 AC 有效值。 輸入阻抗：10MΩ...
  • Page 20 蜂鳴通斷測試 功能 說明 測試環境 當被測電阻≤50內 測試電流：約 140A；開路電壓：約 1.0V。 置蜂鳴器鳴叫。 輸入保護：最大 600V DC 或 AC 有效值。 二極管測試 功能 說明 測試環境 量程 0-3V，解析度 正向直流電流：約 1mA；開路電壓：約 3.6V。 0.001V 顯示器顯示二極體正向壓降的近似值。 輸入保護：最大 250V DC 或 AC 有效值。 電容 量程 解析度 準確度 0.001nF 60nF 0.01nF 600nF 0.1nF 6F 0.001F...
  • Page 21 交流電流 量程 解析度 準確度 1000mA 0.1mA （2.0%讀數+5 字） 0.001A  超載保護：保險管（F10A/250V ） 。  最小输入电流 6mA，最大輸入電流 10A 交流有效值.  頻率範圍：40Hz~1kHz，真有效值回應。  當測量電流大於 5A 時,連續測量時間不能長於 10 秒鐘,測量後須停止電流測量 1 分鐘。 配件 測量表筆 x 1 付， 溫度探頭 x 1， 說明書 x 1 儀錶維護 本節提供基本的維護資料，包括更換保險管和更換電池的說明。...
  • Page 22 MT-1510-C 3-5/6 卡片式大屏智能万用表使用手册 1. 声明 根据国际版权法,未经允许和书面同意,不得以任何形式 （包括存储和检索或翻译为其他国家或地区语言） 复制本说明书的任何内容。本说明书在将来的版本中如有更改,恕不另行通知。 “小心”标志表示会对仪表或设备造成损坏的状况和操作 要求在执行此操作时必须小心，如果不正确执行此操作或不遵循此操作步骤，则可能导致仪表或设备 损坏。在不满足这些条件或没有完全理解的情况下，请勿继续执行小心标志所指示的任何操作。 “警告”标志表示会对用户造成危险的状况和操作 要求在执行此操作时必须注意，如果不正确执此行操作或不遵守此操作步骤，则可能导致人身伤害或 伤亡。在不满足这些条件或没有完全理解的情况下，请勿继续执行警告标志所指示的任何操作。 使用仪表前，请仔细阅读说明书并注意有关安全警告信息。 2. 概述 Pro’sKit MT- 1510-C 是一款可随身携带、大屏显示的智能型数字万用表。性能稳定，精度高，功耗 低，结构新颖，安全可靠，是广大用户的理想测量仪表。 本仪表可以智能识别测量直流/交流电压、直流/交流电流、频率（工频） 、电阻及通断蜂鸣，也可以手 动切换测量二极管、电容、温度等功能；还具有非接触电压探测功能，让用户使用更安全、放心。 本说明书包括有关的安全信息和警告提示等，使用仪表前请仔细阅读有关内容，并严格遵守所有的警 告和注意事项。...
  • Page 23 3. 安全注意事项 本仪表严格遵循安全标准 IEC61010 进行设计和生产，符合双重绝缘、过电压标准 CATII 600V 和污染 等级 2 的安全标准。 请遵循本说明书使用仪表，否则仪表所提供的保护功能可能会降低或无效。 4. 安全操作规范 警告 ： 为了避免可能的触电或人身伤害，请切实遵守以下的规范  使用仪表前，请先阅读“安全须知”。并严格按照规定使用仪表，否则仪表所提供的保护能力可 能会降低或无效。  使用仪表前先检查外壳，检查是否存在裂纹或塑料件缺损，仔细检查输入端子附近的绝缘体。  若仪表工作不正常或损坏，请勿使用。  禁止触摸电压超过 30V 真有效值交流电、42 V 交流电峰值或 60V 直流电的带电导体。  应按照指定的测量类别、电压或电流额定值使用仪表。  当显示电池电量不足指示时请及时更换电池，以防测量错误。  请遵守当地和国家的安全规范。穿戴个人防护用品（经认可的橡胶手套、面具和阻燃衣物等） ， 以防危险带电导体外露时遭受电击和电弧而受伤。 ...
  • Page 24 5. 显示符号 电池欠压指示符/电池电量低。 为避免错误的读数而导致电击或人身伤害， 本电池低压符号显示出 现时，应尽快更换电池。 自动关机功能指示符。 输入极性指示负极。 ACV/ ACA 交流电压/交流电流输入指示。 DCV/DCA 直流电压/直流电流输入指示。 蜂鸣，仪表在通断测试模式下。 二极管，仪表在二极管测试模式下。 锁定，仪表在数据保持模式下。 感应电笔，仪表在非接触交流电压侦测模式下。 mV V 毫伏，伏（伏特） ，电压电位。 mA A 毫安、安（安培） ，电流电位。 赫兹，频率单位。 Ω KΩ MΩ ：欧姆；k：千欧；M：兆欧，电阻的单位。 mF F nF nF: 纳法、F: 微法、mF:毫法，电容的单位。 TEMP 温度测量，单位：℃ 摄氏度；℉ 华氏度...
  • Page 25  安全符号: 仪表表体及使用说明书中使用的符号： 警告，重要的安全标志，使用前应参阅使用说明书。错误使用可能致设备或它 的部件的损坏。 高压警示标识 AC（交流） DC（直流） 接地 双重绝缘保护 保险丝 II 类测量适用于测试和测量与低电压电源装置的用电点 （插座和相似点） 直接 CATⅡ 连接的电路 符合欧盟(European Union)指令 6. 仪表说明 ① ② ③ ④ ⑤ ⑪ ⑩ ⑥ ⑦ ⑨ ⑧ ①照明 LED； ②非接触电压感应区 ③蜂鸣指示灯 ④显示屏 ⑤开关机按键 ⑥数据保持∕NCV 键（短按，数据保持；长按不松开，NCV 非接触测电） ；⑦电流测量插座； ⑧COM 公共测量插座；...
  • Page 26 7. 使用方法 注意：开机及部分功能测量时，显示屏显示温度为当前环境的温度。 测量前，务必用力将表笔向里插入，确保表笔插头充分插入表笔插座。 交、直流电压/电阻测量/通断检测，自动识别测量  将黑色表笔插入 COM 插座，红色表笔插入 VΩ输入插座。  按电源开关键，开机。  将表笔并联到待测电路、电源或电阻上。仪表自动判别直流电压、交流电压、电阻。  测量电阻时，如电阻小于约 50时，内置蜂鸣器鸣叫。  从显示屏读取测量结果。测量直流电压时，显示屏同时显示红黑表笔测试点的电压极性， “-” 显示时，代表红色表笔接触的是电源负极，没有“-”显示则是正极。  测量交流电压时，同时显示电压和频率。 警告  不要输入高于 600V 的电压，否则可能会损坏仪表或造成人身伤害。  测量高电压时，要格外小心，避免触电。  完成所有的测量操作后，须断开表笔与被测电路的连接。 二极管、电容、温度℃、℉测量 开机，按“ ℃℉” 键，依次切换为二极管、电容、温度℃、温度℉测量模式。 二极管测量   将黑色表笔插入 COM 插座，红色表笔插入 VΩ输入插座 ...
  • Page 27  长按“NCV”键并保持，将仪表非接触电压感应区靠近(小于 5mm)交流电压的火线。  仪表红、黄指示灯闪烁，同时蜂鸣器急促鸣叫，表示被测电线火线有交流电压。 警告：不要只靠非接触测电判定导体是否带电。否则可能有触电危险！  判定零线、火线：长按“NCV”键并保持,用单只红色表笔插入带电插座或触碰带电电线,蜂鸣 器急促鸣叫,红、黄指示灯闪烁,表示表笔接触的是火线，反之，则是零线。 警告：判定火线时，只能一只表笔插在仪表上，否则可能有触电危险！ 直、交流电流测量 当开路电压对地之间的电压超过 250V 时，切勿尝试在电路上进行电流测量。如果测量时保 险管被烧断,可能会损坏仪表或造成人身伤害。 为避免仪表或被测设备的损坏, 进行电流测量以前，请先检查仪表的保险管。测量时，应使用 正确的输入插座。当测试笔被插在电流输入插座上的时候，切勿把测试笔另一端并联跨接到 任何电路上。  按电源开关键，开机。  红表笔插入 10A 测量插座，黑表笔插 入 COM 测量插座。  断开待测的负载电路。把黑色测试笔 连接到被断开的电路 （其电压比较低） 的一端，把红色测试笔连接到被断开 的电路（其电压比较高）的一端。  接上电路电源，然后读出显示读数， 仪表自动识别测量直流或交流电流。  因电流测量需要断开电路，存在不安 全因素，高于安全电压（36V）电路 电流测量，建议使用钳型电表测量。...
  • Page 28 显示:3 5/6 位液晶显示屏  超量程指示:液晶显示器显示“OL ”或“Auto”。  电池低压指示:液晶显示屏显示“电池欠压”或“ ” 符号。   输入极性指示:自动显示 “ ”号  电源:2x1.5V AAA 电池  外形尺寸:156x75x19mm  9. 准确度指标 准确度在校准后一年内适用。基准条件：环境温度 18℃至 28℃、相对湿度不大于 80。 直流电压 量程 分辨率 准确度 0.001V 0.01V ±（0.8% 读数 +5 字） 600V 0.1V 最小...
  • Page 29 60MΩ 0.01 MΩ 输入保护：最大 600VDC 或 AC 有效值。 蜂鸣通断測試 功能 说明 测试环境 当被测电阻≤50内 测试电流：约 140A；开路电压：约 1.0V。 置蜂鸣器鸣叫。 输入保护：最大 600V DC 或 AC 有效值。 二極管測試 功能 说明 测试环境 量程 0-3V，分辨率 正向直流电流：约 1mA；开路电压：约 3.6V。 0.001V 显示器显示二极管正向压降的近似值。 输入保护：最大 250V DC 或 AC 有效值。 电容...
  • Page 30 交流电流 量程 分辨率 准确度 1000mA 0.1mA （2.0%读数+5 字） 0.001A  过载保护：保险管（F10A/250V ） 。  最小输入电流 6mA, 最大輸入電流 10A 交流有效值.  频率范围：40Hz~1kHz，真有效值响应。  当测量电流大于 5A 时,连续测量时间不能长于 10 秒钟,测量后须停止电流测量 1 分钟。 配件 测量表笔 x 1 付， 温度探头 x 1， 说明书 x 1 仪表维护...
  • Page 31 中国地区产品保固卡 购买日期 店章 公司名称 联络电话 电子邮箱 联络地址 产品型号 □ MT-1510-C ※ 在正常使用情况下，自原购买日起 12 个月免费维修保证（不含耗材、消耗品） 。 ※ 产品保固卡需盖上店章、日期章，其保固效力始生效。 ※ 本卡请妥善保存，如需维修服务时，请出示本卡以为证明。 ※ 保固期满后，属调整、保养或是维修性质之服务，则酌收检修工时费用。若有零件需更换，则零件 费另计。 1. 产品保固说明 保固期限内，如有下列情况者，维修中心则得酌收材料成本或修理费(由本公司维修人员判定)： • 产品表面的损伤，包括外壳裂缝或刮痕。 • 误用、疏忽、不当安装或测试，未经授权打开产品修理，修改产品或者任何其他超出预期使用 范围的原因所造成的损害。 • 因事故、火灾、电力变化、其他危害，或自然灾难所造成的损害。 2. 非服务保证内容： • 机件本体外之消耗品：如电池等消耗品 • 机件本体之外之附配件：如表笔、温度测量感温探头、保险丝等附配件。 3.超过保证期限之检修或服务,虽未更换零件，将依公司保固维修政策酌收服务费。\ 制造商 ：宝工实业股份有限公司...
  • Page 32 寶 工 實 業 股 份 有 限 公 司 PROKIT’S INDUSTRIES CO., LTD https://www.prokits.com.tw Email: pk@mail.prokits.com.tw ©2021 Prokit’s Industries Co., Ltd. All rights reserved. 2021001C...
