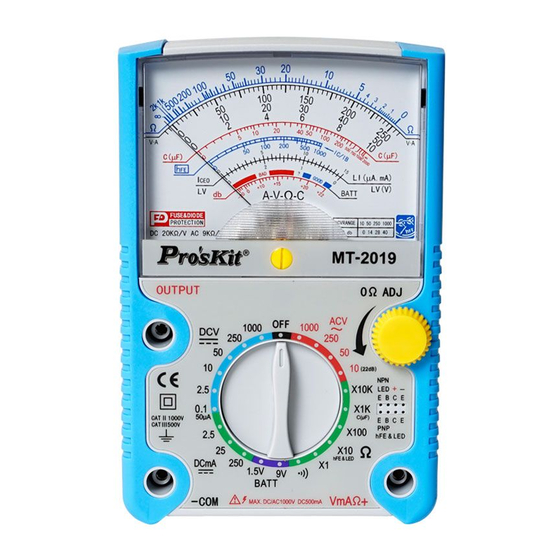

Protective function analog multimeter

Advertisement

MT-2019
Protective Function Analog Multimeter
User's Manual
st
1
Edition
© 2019Copyright by Prokit's Industries Co., Ltd.
,
2019

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MT-2019 and is the answer not in the manual?

Questions and answers

Summary of Contents for Pro's Kit MT-2019

  • Page 1 MT-2019 Protective Function Analog Multimeter User’s Manual Edition 2019 © 2019Copyright by Prokit’s Industries Co., Ltd.
  • Page 2: Specifications

    INTRODUCTION This Multi-meter is an accurate, safe, battery operated, rear tilt-stand, easy to operate handheld instrument with robust protective holster alongside and the adjustable back tilt device with hook-up design. It can offer accurate, reliable measurement of DC/AC Voltage, DC Current, Resistance and Diode, LED, Transistor, Decibels, Continuity Buzzer and Capacitance with very high sensitive quality movement, and good-designed circuit, as well as colorful Aluminum dial plate etc.
  • Page 3 Test Range Accuracy Remarks Functions Input Impendence: 20KΩ/V  3% FSD. 0-0.1-2.5-10-50- Overload Protection:  4% FSD. 250V -1000V Max. 1000V AC/DC For 1000V BUT at 0.1/2.5/10V,, 250V Max. Input Impendence: 9KΩ/V  4% FSD. Overload Protection: 0-10-50-250V  5% FSD. Max.
  • Page 4 hFE: 0-1000 via Transistor Approximate At Ω X 10 Range special hFE Check Value socket LED, Diode via special hFE Approximate At Ω X 10 Range Check socket Value -22 dB ~ + 62 dB Approximate Decibel (0dB=1mW at At ACV ranges Value 600Ω) Power...
  • Page 5: Before Operating

    OPERATING INSTRUCTIONS CAUTION When making voltage or current measurements, develop the habit of turning off all power to the circuit under test. Connect the test leads at the desired points in the circuit; then turn on the power while taking readings. Turn off the power before disconnecting the test leads from the circuit.
  • Page 6: Operation Procedures

    OPERATION PROCEDURES DC Voltage Measurement WARNING: WITH EXTREME CARE WHEN MAKING MEASUREMENTS FOR HUGH VOLTAGE, AND DO NOT TOUCH TERMINAL OR PROBE ENDS. 1. Set the selector switch to the appropriate DCV range to be used. 2. Connect the BLACK test lead to the “-COM” jack and the RED test lead to the “+”...
  • Page 7 tester. (This tester can afford the voltage <250V DC/AC rms. for the period of 5 seconds max.) Resistance Measurement WARNING: DO NOT APPLY VOLTAGE TO MEASURING TERMINAL WHILE RANGE SWITCH IS IN OHM POSITION. 1. Set the selector switch to the appropriate Ω range to be used. 2.
  • Page 8: Continuity Test

    CONTINUITY TEST WARNING: DO NOT APPLY VOLTAGE TO MEASURING TERMINAL WHILE RANGE SWITCH IS IN OHM POSITION. Set the selector switch to the BUZZ range. Connect the test leads to two points of circuit. If the resistance is lower than 200 Ohm approx., the Beeper sounds.
  • Page 9: Troubleshooting

    Note: If connected incorrectly with the voltage, quickly remove the test leads from the circuit as to avoid the damage to this tester. (This tester can afford the voltage <250V DC/AC rms. for the period of 5 seconds max.) Decibels Measurement 1.
  • Page 10: Maintenance

    Error Possible cause The multimeter does Are the batteries exhausted? Is the power not work. indicator lit? Check the state of the batteries and the fuse 0.5A. No measurements Is the fuse defective? Check the fuse 0.5A (fuse possible via V/mA replacement) socket.
  • Page 11 MT-2019 指針型防誤測電錶操作使用說明書 特點: 本機是指針式,防誤測全保護,斜立型三用電錶(附晶體 LED 座。具有以下基本 特點和參數如下: - 斜立型,可調後蓋支撐架(拉出後,向上轉動 90 度, 壓下可固定) ;附帶掛鈎設 計(支撐架向上轉動 180 度伸出後蓋,以便懸掛) 。 - 配置玻璃釺維環氧樹脂鍍金盤單面電路板,日系电池,並通過 CE 認證。 - 檔位切換簧片採用彈簧寶石軸承及二極體雙向限幅電路 - 具有全面的防誤測超載保護電路及速斷型保險絲多重保護 - 具有緊湊的兩側軟性防滑減震保護套 - 可測直流電壓,直流電流(最大 250mA) ,交流電壓,電阻,電晶體,二極體, LED,電池,線路導通蜂鳴和電容(2000uF Max.) 等. - 輸入阻抗:DC20KΩ/V,AC 9KΩ/V - 直流電壓:0.1/2.5/10/50/250/1000V 六檔...
  • Page 12 X1:0.2~2KΩ (中值:20Ω) X10:2~20KΩ (中值:200Ω) 超載 : 最高 AC/DC250V, X100:20~200KΩ 電阻 Ω ±4%ofARC(弧長) 最低 DC/AC50V (中值:2KΩ) 超載最大測試時間 5 秒。 X1K:200~2MΩ (中值:20KΩ) X10K:2K~20MΩ (中值:200KΩ) 電容 使用 Ω X1K 檔 Capacitance 2000uF 參考值 (μF) 負載電流:270mA(1.5V 0~1.5V:GOOD 電池), 25mA(9V 電池) 電池測量 -?-BAD 參考值 超載:最高 AC/DV250V, BATT Check 0~9V:GOOD-?-BA 最低...
  • Page 13 1000V ×100 DC 50μA ×1 直流電流(安培) 2.5mA ×0.01 DC Current(A) 25mA ×0.1 250mA ×1 AC 10V ×1 交流電壓(伏特) ×1 AC Volt(V) 250V ×1 1000V ×100 三極體 hFE Ω X10 IC/IB ×1 Ω X10K μA×1 μA×10 二極體 Diode X100 μA×100 mA×1 mA×10 測量注意事項:...
  • Page 14 (※不確定之直流電流,應從最大值依序向下調整量測) 注意:本機具有防誤測保護電路。可短時(5 秒內)承受低於 AC/DC 250V 的電 壓衝擊,僅爆保險絲。 4. 電阻:(※此功能不能測試帶電壓電路) 測量電阻值和測試線路和線路間的連通性。5 個檔中的每一個檔位標記,分別 表示該檔乘數。(K 即 x1000) 注意:本機在電阻檔具有防誤測保護電路。可短時(5 秒內)承受低於 AC/DC 250V 的電壓衝擊,僅爆保險絲。 5. 電池測試: (※電池能用於小的晶體管收音機,但不能用作裝的電源。) 好電池:指針停留在綠色(GOOD)範圍內。電量不足:指針停在“?”尚可使 用範圍內。 壞電池:指標停在紅色(BAD)區域。 注意 : 本機在檔位具有防誤測保護電路 。 可短時 (5 秒內) 承受低於 AC/DC 250V 的電壓衝擊,僅爆保險絲。 6. 導通性測試(Buzz) (※此功能不能測試帶電壓電路): 將量程選擇旋鈕置於 Buzz 檔,當被測電路<200ohm, 蜂鳴器鳴叫。 注意:本機在檔位具有防誤測保護電路。可短時...
  • Page 15 端座。 - 檢查 LED 是否正常發光。 9. 二極體測試: - 將量程選擇旋鈕置於“Ω”檔上有選擇的量程位置,X10K 用於 0~60μ A 測試,X1K 用於 0~150μ A,X100 用於 0~1.5m A,X10 於 0~15mA,X1 用 於 0~150mA 測試。 - 將電錶與二極體連接測 IF(正向電流),將電錶的“COM”端與二極體陽極 相連,“+”端與二極體陰極相連,對於 IR(反向電流)測試連接方法和 IF 相反。 - 在 LI 刻度線讀出 IF 或 IR - 在測試 IF 或 IR 同時在 LV 刻度上,讀出二極體正向(反向)電壓。 10.
  • Page 16 MT-2019 指针型防误测电表操作使用说明书 特点: 本机是指针式,防误测全保护,斜立型三用电表(附晶体 LED 座。具有以下基本 特点和参数如下: - 斜立型,可调后盖支撑架(拉出后,向上转动 90 度, 压下可固定) ;附带挂钩设 计(支撑架向上转动 180 度伸出后盖,以便悬挂) 。 - 配置玻璃钎维环氧树脂镀金盘单面电路板,日系电池,并通过 CE 认证。 - 档位切换簧片采用弹簧宝石轴承及二极管双向限幅电路 - 具有全面的防误测超载保护电路及速断型保险丝多重保护 - 具有紧凑的两侧软性防滑减震保护套 - 可测直流电压,直流电流(最大 250mA) ,交流电压,电阻,晶体管,二极管, LED,电池,线路导通蜂鸣和电容(2000uF Max.) 等. - 输入阻抗:DC20KΩ/V,AC 9KΩ/V - 直流电压:0.1/2.5/10/50/250/1000V 六檔...
  • Page 17 X1:0.2~2KΩ (中值:20Ω) X10:2~20KΩ (中值:200Ω) 超载: 最高 AC/DC250V, X100:20~200KΩ 电阻 Ω 最低 DC/AC50V ±4%ofARC(弧长) (中值:2KΩ) 超载最大测试时间 5 秒。 X1K:200~2MΩ (中值:20KΩ) X10K:2K~20MΩ (中值:200KΩ) 电容 使用 Ω X1K 檔 Capacitance 2000uF 参考值 (μF) 负载电流:270mA(1.5V 0~1.5V:GOOD 电池), 25mA(9V 电池) 电池测量 -?-BAD 超载:最高 AC/DV250V, 参考值 BATT Check 0~9V:GOOD-?-BA 最低...
  • Page 18 1000V ×100 DC 50μA ×1 直流电流(安培) 2.5mA ×0.01 25mA ×0.1 DC Current(A) 250mA ×1 AC 10V ×1 交流电压(伏特) ×1 250V ×1 AC Volt(V) 1000V ×100 三极体 hFE Ω X10 IC/IB ×1 Ω X10K μA×1 μA×10 二极管 Diode X100 μA×100 mA×1 mA×10 测量注意事项:...
  • Page 19 (※不确定之直流电流,应从最大值依序向下调整量测) 注意:本机具有防误测保护电路。可短时(5 秒内)承受低于 AC/DC 250V 的 电压冲击,仅爆保险丝。 4. 电阻:(※此功能不能测试带电压电路) 测量电阻值和测试线路和线路间的连通性。5 个文件中的每一个文件位标记, 分别表示该文件乘数。(K 即 x1000) 注意: 本机在电阻文件具有防误测保护电路。 可短时 (5 秒内) 承受低于 AC/DC 250V 的电压冲击,仅爆保险丝。 5. 电池测试: (※电池能用于小的晶体管收音机,但不能用作装的电源。 ) 好电池:指针停留在绿色(GOOD)范围内。电量不足:指针停在“?”尚可使 用范围内。 坏电池:指针停在红色(BAD)区域。 注意:本机在文件位具有防误测保护电路。可短时(5 秒内)承受低于 AC/DC 250V 的电压冲击,仅爆保险丝。 6. 导通性测试(Buzz) (※此功能不能测试带电压电路): 将量程选择旋钮置于 Buzz 文件,当被测电路<200ohm, 蜂鸣器鸣叫。 注意:本机在文件位具有防误测保护电路。可短时(5 秒内)承受低于...
  • Page 20 端座。 - 检查 LED 是否正常发光。 9. 二极管测试: - 将量程选择旋钮置于“Ω”档上有选择的量程位置,X10K 用于 0~60μ A 测试,X1K 用于 0~150μ A,X100 用于 0~1.5m A,X10 于 0~15mA,X1 用 于 0~150mA 测试。 - 将电表与二极管连接测 IF(正向电流),将电表的“COM”端与二极管阳极 相连,“+”端与二极管阴极相连,对于 IR(反向电流)测试连接方法和 IF 相反。 - 在 LI 刻度线读出 IF 或 IR - 在测试 IF 或 IR 同时在 LV 刻度上,读出二极管正向(反向)电压。 10.
  • Page 21 中国地区产品保固卡 购买日期 店章 公司名称 联络电话 电子邮箱 联络地址 产品型号 MT-2019 ※ 在正常使用情况下,自原购买日起主机保修一年 (不含配件、易耗品)。 ※ 产品保固卡需盖上店章、日期章并填写产品序号,其保固效力始生效。 ※ 本卡请妥善保存,如需维修服务时,请同时出示本保固卡,如无法出示,视为 自动放弃。 ※ 我司产品实行计算机编码, 它将作为我司产品保固的依据, 每抬产品均有独立 的编码,为了您能得到最好的服务,请勿损坏撕毁该编码。 ※ 保固期满后,如需维修之性质,则酌收检修工时费用。若有零件需更换,则零 件费另计。 ※ 保修说明:  保固期限内, 如发生下列情况, 本公司需依实际状况酌收材料成本或修理费(由 本公司维修人员判定):  产品表面的损伤,包括外壳的破裂或刮痕  因误用、疏忽、不当安装或测试,未经授权私自打开产品修理,修改产品 或者任何其它超出预期使用范围的原因所造成的损害  因意外因素或人为因素(包括搬运、挤压、碰撞、高温、输入不合适电压、 腐蚀等不可抗力因素)导致的故障或损坏。...
  • Page 22 制造商 :宝工实业股份有限公司 地 址 :台湾新北市新店区民权路 130 巷 7 号 5 楼 电 话 :886-2-22183233 E-mail :pk@mail.prokits.com.tw 销售/生产商 :上海宝工工具有限公司 地址 :上海市浦东新区康桥东路 1365 弄 25 号 原产地 :中国.上海 服务热线 :021-68183050...
  • Page 24 寶 工 實 業 股 份 有 限 公 司 PROKIT’S INDUSTRIES CO., LTD http://www.prokits.com.tw Email: pk@mail.prokits.com.tw © 2019 Prokit’s Industries Co., LTD. All rights reserved 2019001(C)
