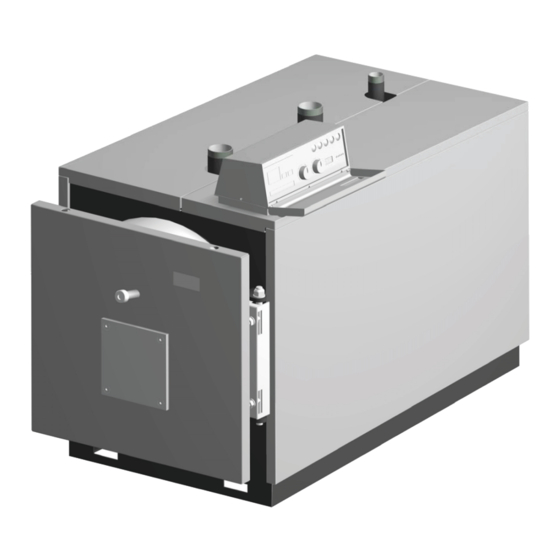

Lamborghini Caloreclima PREXTHERM RSW 92N Instruction For Use, Installation And Assembly

High-efficiency boiler for liquid or gas fuels
Hide thumbs
Table of Contents

  • Italiano
    • Table of Contents
    • Caratteristiche Tecniche, DI Fabbricazione E Misure
    • Descrizione Dell'apparecchio
    • Presentazione
    • Certificazione
    • Avvertenze Generali
    • Principio DI Funzionamento
    • Dati Tecnici - Misure - Allacci Idraulici
    • Installazione
    • Imballaggio
    • Manipolazione (Fig. 4)
    • Luogo DI Installazione (Fig. 5)
    • Tubazioni DI Andata/Ritorno Dell'impianto
    • Tubazioni Vaso DI Espansione E Valvola DI Sicurezza
    • Tubazioni DI Riempimento/Svuotamento Dell'impianto
    • Acqua DI Alimentazione
    • Allacci Idraulici
    • Scarico Dei Prodotti DI Combustione (Fig. 6)
    • Pompa DI Ricircolo (Fig. 7)
    • Regolazione Dello Sportello (Fig. 8)
    • Montaggio del Bruciatore (Fig. 9)
    • Attacco del Tubo DI Raffreddamento Alla Spia (Fig. 9)
    • Pannello DI Controllo (Optional)
    • Pannello DI Controllo Termostatico BT 2 E 3 Stadi del Bruciatore (Fig. 11)
    • Vista Anteriore del Pannello (Fig. 11)
    • Schema Della Morsettiera Dei Collegamenti Elettrici
    • Schema Elettrico Per Bruciatore E Pompa Monofase
    • Pannello (Fig. 12)
    • Pannello DI Controllo EBM (Efficient Boiler Management) (Fig. 12)
    • Schemi Elettrici
    • Nota Sui Collegamenti
    • Messa in Funzione
    • Controlli Preliminari
    • Prima Accensione
    • Manutenzione Ordinaria
    • Manutenzione Straordinaria
    • Pulizia Della Caldaia (Fig. 13)
    • Norme Generali
    • Manutenzione
    • Spegnimento Della Caldaia
    • Verifica del Funzionamento Della Caldaia
    • Verifica del Funzionamento del Bruciatore
    • Possibili Anomalie E Soluzioni

  • Español
    • Advertencias Generales
    • Características Técnicas, de Fabricación y Medidas
    • Certificación
    • Descripción del Aparato
    • Presentación
    • Datos Técnicos - Medidas - Conexiones Hidráulicas
    • Principio de Funcionamiento
    • Embalaje
    • Instalación
    • Local de Instalación (Fig. 5)
    • Manipulación (Fig.4)
    • Agua de Alimentación
    • Conexiones Hidráulicas
    • Evacuación de Los Productos de Combustión (Fig. 6)
    • Tuberías de Ida/Retorno Instalación
    • Tuberías de Llenado/Vaciado Instalación
    • Bomba de Recirculación (Fig. 7)
    • Montaje del Quemador (Fig. 9)
    • Regulación de la Puerta (Fig. 8)
    • Tuberías Vaso de Expansión y Válvula de Seguridad
    • Conexión Tubo de Enfriamiento a la Mirilla (Fig. 9)
    • Panel de Control (Opcional)
    • Panel de Control Termostático BT 2 y 3 Etapas de Quemador (Fig. 11)
    • Esquema de la Regleta de Conexiones Eléctricas
    • Vista Frontal del Panel (Fig. 11)
    • Esquema Eléctrico para Quemador y Bomba Monofásica
    • Panel (Fig. 12)
    • Panel de Control EBM (Efficient Boiler Management) (Fig. 12)
    • Esquemas Eléctricos
    • Controles Preliminares
    • Notas sobre las Conexiones
    • Puesta en Marcha
    • Apagado de la Caldera
    • Mantenimiento
    • Mantenimiento Extraordinario
    • Mantenimiento Ordinario
    • Normas Generales
    • Primer Encendido
    • Limpieza de la Caldera (Fig. 13)
    • Verificación del Funcionamiento de la Caldera
    • Verificación del Funcionamiento del Quemador
    • Posibles Averías y Soluciones

  • English

  • Français
    • Caractérístiques Techniques, de Fabrication et Mesures
    • Certification
    • Description de L'appareil
    • Mises en Garde Générales
    • Presentation
    • Caractéristiques Techniques - Mesures - Connexions Hydrauliques
    • Principe de Fonctionnement
    • Emballage
    • Installation
    • Local D'installation (Fig. 5)
    • Manipulation (Fig.4)
    • Branchements Hydrauliques
    • Eau D'alimentation
    • Tuyauteries Aller/Retour de L'installation
    • Tuyauteries de Remplissage/Vidange de L'installation
    • Évacuation des Produits de Combustion (Fig. 6)
    • Montage du Brûleur (Fig. 9)
    • Pompe de Recirculation (Fig. 7)
    • Réglage de la Porte (Fig. 8)
    • Tuyauteries du Vase D'expansion et Valve de Sécurité
    • Connexion du Tube de Refroidissement au Regard (Fig. 9)
    • Tableau de Commande (en Option)
    • Tableau de Commande Thermostatique BT 2 et 3 Étapes de Brûleur (Fig. 11)
    • Schéma de la Réglette des Connexions Électriques
    • Vue Avant du Tableau (Fig. 11)
    • Schéma Électrique pour le Brûleur et la Pompe Monophasique
    • Tableau (Fig. 12)
    • Tableau de Commande EBM (Efficient Boiler Management, Gestion Efficace de la Chaudière) (Fig. 12)
    • Schémas Électriques
    • Contrôles Préliminaires
    • Mise en Marche
    • Remarques Sur les Connexions
    • Entretien
    • Entretien Extraordinaire
    • Entretien Ordinaire
    • Extinction de la Chaudière
    • Normes Générales
    • Premier Allumage
    • Contrôle du Fonctionnement du Brûleur
    • Nettoyage de la Chaudière (Fig. 13)
    • Vérification du Fonctionnement de la Chaudière
    • Pannes et Solutions Possibles

  • Русский
    • Ceptификaция
    • Общие Рекомендации
    • Описание Котлоагрегата
    • Предисловие
    • Технические И Производственные Характеристики, Размеры
    • Принцип Работы
    • Технические Показатели - Размеры - Гидравлические Соединения
    • Монтаж
    • Погрузка/Разгрузка (Рис. 4)
    • Помещение Котельной (Рис. 5)
    • Упаковка
    • Гидравлические Соединения
    • Питательная Вода
    • Система Наполнения/Дренажа
    • Трубы Подачи/Возврата
    • Удаление Продуктов Сгорания (Рис. 6)
    • Монтаж Горелки (Рис. 9)
    • Подключение Расширительного Бака И Предохранительного Клапана
    • Регулировка Дверцы (Рис. 8)
    • Рециркуляционный Насос (Рис. 7)
    • Присоединение Охлаждающей Трубки К Глазку Контроля Пламени (Рис. 9)
    • Пульт Управления (Опционально)
    • Пульт Управления Термостатами BT 2 И 3 Ступени Горелки (Рис. 11)
    • Схема Клеммной Колодки Электрических Подключений
    • Фронтальный Вид Пульта (Рис. 11)
    • Электрическая Схема Подключения Горелки И Однофазного Насоса
    • Пульт (Рис. 12)
    • Пульт Управления EBM (Efficient Boiler Management) (Рис. 12)
    • Электрические Схемы
    • Ввод В Эксплуатацию
    • Предварительные Проверки
    • Примечания По Подключениям
    • OбCлужиbahиe
    • Общие Указания
    • Остановка Котла
    • Первый Запуск
    • Специальное Обслуживание
    • Текущее Обслуживание
    • Диагностика Работы Горелки
    • Проверка Работоспособности Котла
    • Чистка Котла (Рис. 13)
    • Устранение Неисправностей

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 43

Quick Links

Download this manual

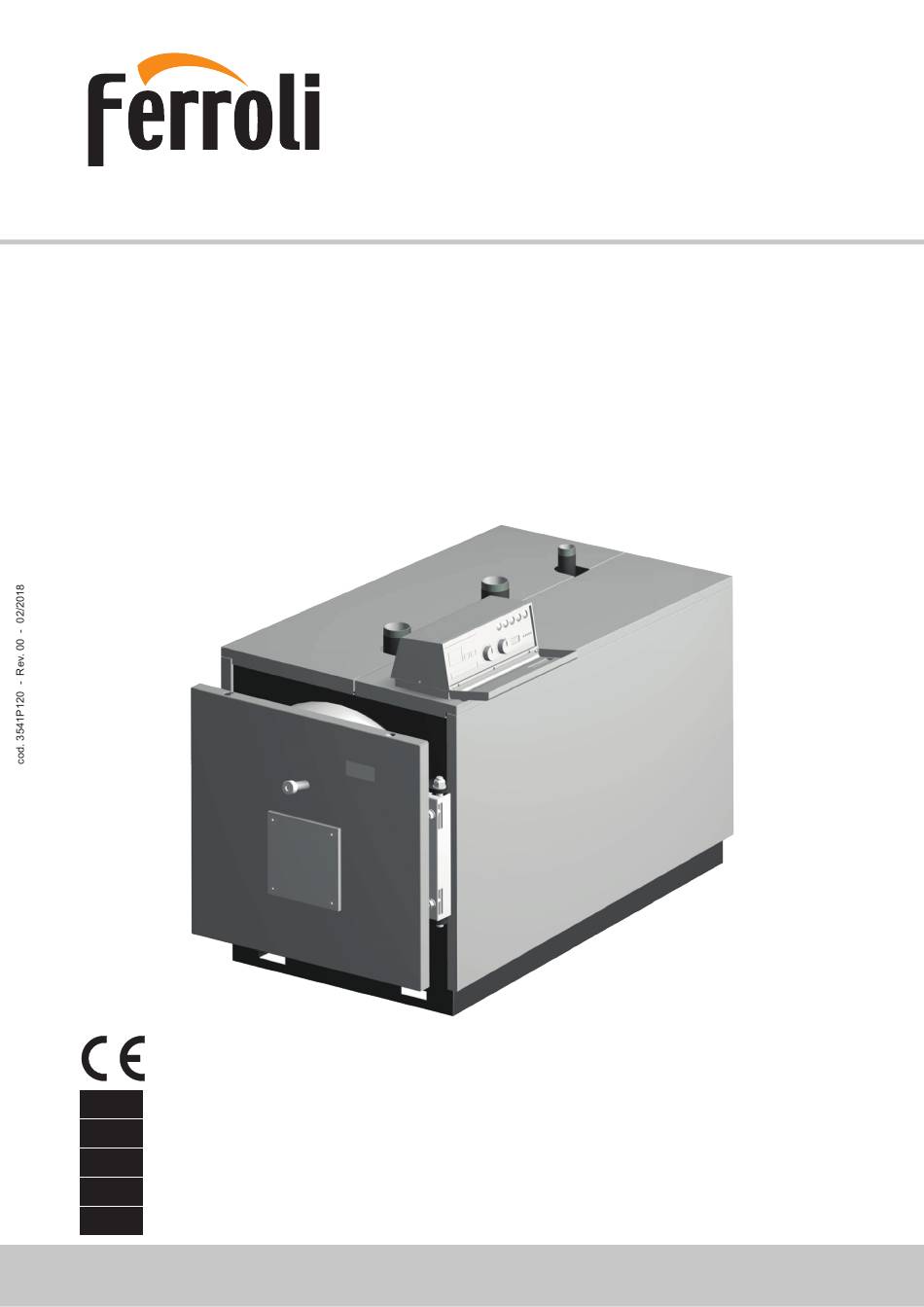

PREXTHERM RSW 92N ÷ 600N
Caldaia ad alto rendimento per combustibili liquidi o gassosi
Caldera de alto rendimiento para combustibles líquidos o gaseosos
High-efficiency boiler for liquid or gas fuels
Chaudière à haut rendement pour les combustibles liquides ou gazeux
Стальной котел высокой производительности, работающий на жидком или газообразном топливе
IT
ISTRUZIONI PER L'USO, L'INSTALLAZIONE E IL MONTAGGIO
ES
INSTRUCCIONES PARA EL USO, LA INSTALACIÓN Y EL MONTAJE
EN
INSTRUCTIONS FOR USE, INSTALLATION AND ASSEMBLY
FR
INSTRUCTIONS D'UTILISATION, D'INSTALLATION ET DE MONTAGE
RU
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ, УСТАНОВКЕ И МОНТАЖУ

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PREXTHERM RSW 92N and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Lamborghini Caloreclima PREXTHERM RSW 92N

Summary of Contents for Lamborghini Caloreclima PREXTHERM RSW 92N

  • Page 1 PREXTHERM RSW 92N ÷ 600N Caldaia ad alto rendimento per combustibili liquidi o gassosi Caldera de alto rendimiento para combustibles líquidos o gaseosos High-efficiency boiler for liquid or gas fuels Chaudière à haut rendement pour les combustibles liquides ou gazeux Стальной...

  • Page 3: Table Of Contents

    PREXTHERM RSW 92N ÷ 600N 1. PRESENTAZIONE ..................................4 2. AVVERTENZE GENERALI ................................4 3. CERTIFICAZIONE ..................................4 4. CARATTERISTICHE TECNICHE, DI FABBRICAZIONE E MISURE................... 4 Descrizione dell’apparecchio ..................................4 Principio di funzionamento ..................................... 5 Dati tecnici - Misure - Allacci idraulici ................................5 5.

  • Page 4: Presentazione

    La marcatura CE certifica che i prodotti soddisfano i requisiti fondamentali delle direttive pertinenti in vigore. La dichiarazione di conformità può essere richiesta al produttore. CODICI IDENTIFICATIVI DEI PRODOTTI PREXTHERM RSW 92N 0QIJ3AXA Fabbricato in Spagna PREXTHERM RSW 240N 0QIJ8AXA Fabbricato in Spagna PREXTHERM RSW 525N 0QIJEAXA Fabbricato in Italia...

  • Page 5: Principio Di Funzionamento

    PREXTHERM RSW 92N ÷ 600N lato mediante un materassino spesso in lana di vetro, ricoperto con uno strato posteriore di materiale antirottura. La finitura esterna è composta da pannelli in acciaio verniciato. Le caldaie sono dotate di 2 attacchi da 1/2” per guaine portabulbo (adatte per ospitare 3 bulbi ciascuna). Il pannello di comando, già cablato, verrà...

  • Page 6: Installazione

    5.1 Imballaggio Le caldaie PREXTHERM RSW 92N ÷ 600N vengono consegnate con: sportello, camera fumi, isolamento e pannelli installati. Il pannello degli strumenti e il materassino in fibra ceramica per l’ugello del bruciatore si trovano all’interno della camera di combustione.

  • Page 7: Scarico Dei Prodotti Di Combustione (Fig. 6)

    PREXTHERM RSW 92N ÷ 600N 5.4 Scarico dei prodotti di combustione (Fig. 6) Il condotto dei fumi e l'attacco alla canna fumaria devono essere realizzati in conformità alle norme e alla legislazione vigente, con condutture rigide, resistenti alla temperatura, all’acqua di condensa, agli sforzi meccanici e alla tenuta stagna.

  • Page 8: Pompa Di Ricircolo (Fig. 7)

    (tramite una guaina che dovrà essere montata dall’installatore della tubazione). 5.6 Regolazione dello sportello (Fig. 8) PREXTHERM RSW 92N ÷ 600N (Fig. 8) Apertura Lo sportello del bruciatore può essere aperto verso destra o sinistra; a tal fine, è sufficiente allentare i dadi 1 di destra o sinistra.

  • Page 9: Pannello Di Controllo (Optional)

    PREXTHERM RSW 92N ÷ 600N PANNELLO DI CONTROLLO (OPTIONAL) C16015180 – Pannello di controllo termostatico BT 2 stadi C16015190 – Pannello di controllo termostatico BT 3 stadi C16015150 – Pannello di controllo EBM (Efficient Boiler Management) 6.1 Pannello di controllo termostatico BT 2 e 3 stadi del bruciatore (Fig. 11) (Gli schemi riprodotti di seguito sono validi per i tre pannelli).

  • Page 10: Vista Anteriore Del Pannello (Fig. 11)

    PREXTHERM RSW 92N ÷ 600N 6.1.1 Vista anteriore del pannello (Fig. 11) Legenda Interruttore accensione pompa impianto Pilota led 1° stadio bruciatore Interruttore accensione bruciatore Pilota led 2° stadio bruciatore Interruttore accensione caldaia Pilota led blocco bruciatore Pulsante di prova...

  • Page 11: Schema Elettrico Per Bruciatore E Pompa Monofase

    PREXTHERM RSW 92N ÷ 600N 6.1.3 Schema elettrico per bruciatore e pompa monofase Schema elettrico 1 - (S1) Autorizzazione accensione a distanza 2 - (TS1) Termostato di sicurezza caldaia 3 - (S2) Autorizzazione esterna di sicurezza 4 - (TR1) Termostato 1 fiamma caldaia °...
  • Page 12 PREXTHERM RSW 92N ÷ 600N Schema dei collegamenti (*) Solo per pannello bassa temperatura (**) Solo per pannello 3° fiamma cod. 3541P120 - Rev. 00 - 02/2018...
  • Page 13 PREXTHERM RSW 92N ÷ 600N Morsettiere cod. 3541P120 - Rev. 00 - 02/2018...

  • Page 14: Pannello Di Controllo Ebm (Efficient Boiler Management) (Fig. 12)

    PREXTHERM RSW 92N ÷ 600N Legenda simboli/componenti schema elettrico Temperatura mandata acqua caldaia Interruttore bruciatore Temperatura mandata acqua caldaia Temperatura scarico acqua Interruttore bruciatore Interruttore bruciatore Temperatura mandata acqua caldaia Interruttore bruciatore Temperatura mandata acqua caldaia Interruttore bruciatore Temperatura mandata acqua caldaia...

  • Page 15: Schemi Elettrici

    PREXTHERM RSW 92N ÷ 600N 6.2.2 Schemi elettrici Schema elettrico 1 - (2TS1) Termostato di sicurezza caldaia 2 - (2XT1) Segnalazione per apparecchiature esterne Segnale 230Vac intervento termostato sicurezza caldaia 3 - (2BU1) COLLEGAMENTI BRUCIATORE 3 - (2BU1) - A Blocco bruciatore 3 - (2BU1) - B Consenso 1°...
  • Page 16 PREXTHERM RSW 92N ÷ 600N Schema dei collegamenti dell’unità base di controllo (parte 1) 1 - (3P2) Pompa bypass anticondensa caldaia Max. 2 A Eventualmente usare come consenso 2 - (3P1) Pompa circolazione acqua Max. 2 A Eventualmente usare come consenso...
  • Page 17 PREXTHERM RSW 92N ÷ 600N Schema dei collegamenti dell’unità base di controllo (parte 2) SAFETY-LOOP Ponticellare se non è presente nessun altro consenso di sicurezza dell’impianto 2 - (4B1) Sensore temperatura mandata acqua caldaia Usare sonda NTC 10K 3 - (4N1) Pannello unità...
  • Page 18 PREXTHERM RSW 92N ÷ 600N Schema dei morsetti per il collegamento del pannello QG - M Morsettiera generale Alimentazione 230 Vca 50-60Hz Monofase (Fase) Alimentazione 230 Vca 50-60Hz Monofase (Neutro) Alimentazione 230 Vca 50-60Hz Monofase (Messa a terra) BM - 2BU1 - Alimentazione bruciatore 230 Vca 50-60Hz Monofase (Terra)

  • Page 19: Nota Sui Collegamenti

    PREXTHERM RSW 92N ÷ 600N Legenda simboli/componenti schema elettrico 2BU1 Sonda temperatura ritorno caldaia Bruciatore caldaia 2HL1 Sonda esterna Lampada alimentazione 230Vca pannello 2HL2 Unità a base del comando MASTER Lampada allarme intervento termostato di (RSV 63 283/109) sicurezza. 2SB1...

  • Page 20: Spegnimento Della Caldaia

    PREXTHERM RSW 92N ÷ 600N stibile e controllato che non vi siano perdite nella rete di fornitura, impostare tutti gli interruttori in posizione ON (collegato). In questo modo, il bruciatore è pronto per la prima accensione e per la regolazione che compete unicamente al tecnico autorizzato.

  • Page 21: Verifica Del Funzionamento Della Caldaia

    PREXTHERM RSW 92N ÷ 600N - Rimuovere i depositi accumulati nella camera dei fumi tramite l’apertura dei coperchi per la pulizia (4). In caso di azioni più energiche, rimuo- vere la camera dei fumi (5), sostituendo la guarnizione di tenuta stagna prima di effettuare il montaggio.

  • Page 22: Possibili Anomalie E Soluzioni

    PREXTHERM RSW 92N ÷ 600N 8.7 Possibili anomalie e soluzioni Di seguito, viene riportato un elenco con le indicazioni delle principali anomalie e avarie che possono verificarsi nella gestione della caldaia, specificandone le possibili cause e soluzioni ANOMALIE IL GENERATORE SI SPORCA FACILMENTE...
  • Page 23 PREXTHERM RSW 92N ÷ 600N 1. PRESENTACIÓN ..................................24 2. ADVERTENCIAS GENERALES ..............................24 3. CERTIFICACIÓN ..................................24 4. CARACTERÍSTICAS TÉCNICAS, DE FABRICACIÓN Y MEDIDAS ..................24 Descripción del aparato ....................................24 Principio de funcionamiento ..................................25 Datos técnicos - Medidas - Conexiones hidráulicas ............................ 25 5.

  • Page 24: Presentación

    El marcado CE acredita que los productos cumplen los requisitos fundamentales de las directivas aplicables. La declaración de conformidad puede solicitarse al fabricante. CÓDIGOS DE IDENTIFICACIÓN DE LOS PRODUCTOS PREXTHERM RSW 92N 0QIJ3AXA Fabricado en España PREXTHERM RSW 240N 0QIJ8AXA Fabricado en España PREXTHERM RSW 525N 0QIJEAXA Fabricado en Italia PREXTHERM RSW 107N 0QIJ4AXA Fabricado en España...

  • Page 25: Principio De Funcionamiento

    PREXTHERM RSW 92N ÷ 600N fundidad. El cuerpo está aislado mediante un grueso colchón de lana de vidrio recubierto con una capa posterior de material antiroturas. El acabado externo está formado por paneles de acero barnizado. Las calderas están provistas de 2 conexiones de 1/2” para vainas porta bulbos (aptas para alojar 3 bulbos cada una). El panel de mando que ya está...

  • Page 26: Instalación

    PREXTHERM RSW 92N ÷ 600N Leyenda (Fig. 2) Cuadro de mandos Retorno calefacción Placa portaquemador Conexión vaso de expansión Puerta de limpieza de la cámara de humos Vaciado caldera Mirilla control llama Salida de humos T1 Ida calefacción Conexión quemador 4.4 Identificación...

  • Page 27: Evacuación De Los Productos De Combustión (Fig. 6)

    PREXTHERM RSW 92N ÷ 600N 5.4 Evacuación de los productos de combustión (Fig. 6) El conducto de humos y la conexión a la chimenea deben realizarse de acuerdo con las Normas y la Legislación vigente, con conductos rígidos, resistentes a la temperatura, al agua de condensación, los esfuerzos mecánicos y la estanquidad.

  • Page 28: Tuberías Vaso De Expansión Y Válvula De Seguridad

    PREXTHERM RSW 92N ÷ 600N 5.5.4 Tuberías vaso de expansión y válvula de seguridad Las calderas PREXTHERM RSW N son aptas para funcionar con circulación de agua forzada con vaso de expansión tanto abierto como cerra- do. Un vaso de expansión siempre es necesario, para compensar el aumento de volumen del agua debido al calentamiento. En el primer caso, la altura de la columna hidrostática deberá...

  • Page 29: Conexión Tubo De Enfriamiento A La Mirilla (Fig. 9)

    PREXTHERM RSW 92N ÷ 600N 5.8 Conexión tubo de enfriamiento a la mirilla (Fig. 9) La mirilla de control de la llama, está provista de una toma de presión 1 que debe conectarse, una vez abierto el tornillo interior, mediante un tubo de silicona o de cobre a la toma situada sobre el quemador 2.

  • Page 30: Vista Frontal Del Panel (Fig. 11)

    PREXTHERM RSW 92N ÷ 600N 6.1.1 Vista frontal del panel (Fig. 11) Leyenda Interruptor encendido bomba instalación Piloto led 1ª etapa quemador Interruptor encendido quemador Piloto led 2ª etapa quemador Interruptor encendido caldera Piloto led bloque quemador Pulsador Test Piloto led presostato de seguridad Pulsador restablecimiento presostato de seguridad Termostato TR1 regulación 2ª...

  • Page 31: Esquema Eléctrico Para Quemador Y Bomba Monofásica

    PREXTHERM RSW 92N ÷ 600N 6.1.3 Esquema eléctrico para quemador y bomba monofásica Esquema eléctrico 1 - (S1) Autorización encendido remoto 2 - (TS1) Termostato de seguridad caldera 3 - (S2) Autorización externa de seguridad 4 - (TR1) Termostato 1...
  • Page 32 PREXTHERM RSW 92N ÷ 600N Esquema de conexionado (*) Solo para panel baja temperatura (**) Solo para panel 3 llama cod. 3541P120 - Rev. 00 - 02/2018...
  • Page 33 PREXTHERM RSW 92N ÷ 600N Regletas cod. 3541P120 - Rev. 00 - 02/2018...

  • Page 34: Panel De Control Ebm (Efficient Boiler Management) (Fig. 12)

    PREXTHERM RSW 92N ÷ 600N Leyenda símbolos/componentes esquema eléctrico Temperatura mandata acqua caldaia Interruttore bruciatore Temperatura mandata acqua caldaia Temperatura descarga agua Interruptor quemador Interruttore bruciatore Temperatura mandata acqua caldaia Interruttore bruciatore Temperatura mandata acqua caldaia Interruttore bruciatore Temperatura mandata acqua caldaia...

  • Page 35: Esquemas Eléctricos

    PREXTHERM RSW 92N ÷ 600N 6.2.2 Esquemas eléctricos Esquema eléctrico 1 - (2TS1) Termostato di sicurezza caldaia 2 - (2XT1) Segnalazione per apparecchiature esterne Segnale 230Vac intervento termostato sicurezza caldaia 3 - (2BU1) COLLEGAMENTI BRUCIATORE 3 - (2BU1) - A Blocco bruciatore 3 - (2BU1) - B Consenso 1°...
  • Page 36 PREXTHERM RSW 92N ÷ 600N Esquema de conexionado de la unidad base de control (parte1) 1 - (3P2) Pompa bypass anticondensa caldaia Max. 2 A Eventualmente usare come consenso 2 - (3P1) Pompa circolazione acqua Max. 2 A Eventualmente usare come consenso...
  • Page 37 PREXTHERM RSW 92N ÷ 600N Esquema de conexionado de la unidad base de control (parte2) SAFETY-LOOP Ponticellare se non è presente nessun altro consenso di sicurezza dell’impianto 2 - (4B1) Sensore temperatura mandata acqua caldaia Usare sonda NTC 10K 3 - (4N1) Pannello unità...
  • Page 38 PREXTHERM RSW 92N ÷ 600N Esquema de bornas de conexión del panel QG - M Regleta general Alimentación 230 Vac 50-60Hz Monofasica (Fase) Alimentación 230 Vac 50-60Hz Monofasica (Neutro) Alimentación 230 Vac 50-60Hz Monofasica (Conducir a tierra) BM - 2BU1 - Alimentación quemador 230 Vac 50-60Hz Monofasica (Tierra) Maxima corriente BM - 2BU1 - Alimentación quemador 230 Vac 50-60Hz Monofasica (Fase)

  • Page 39: Notas Sobre Las Conexiones

    PREXTHERM RSW 92N ÷ 600N Leyenda símbolos/componentes esquema eléctrico 2BU1 Sonda temperatura retorno caldera Quemador caldera 2HL1 Sonda exterior Lámpara alimentación 230Vac panel 2HL2 Unidad a base del control MASTER (RSV 63 Lámpara alarma intervencion termostato de 283/109) seguridad. 2SB1 Bomba instalación...

  • Page 40: Primer Encendido

    PREXTHERM RSW 92N ÷ 600N 7.2 Primer encendido Después de la salida positiva de las comprobaciones que se indican en el párrafo anterior, se podrá proceder al primer encendido del quemador que deberá ser realizada por un técnico en servicio y reconocido por la empresa fabricante del quemador. El técnico asumirá toda la respon- sabilidad en cuanto al campo de la regulación dentro del campo de potencia declarado y homologado de la caldera.

  • Page 41: Limpieza De La Caldera (Fig. 13)

    PREXTHERM RSW 92N ÷ 600N 8.4 Limpieza de la caldera (Fig. 13) Para realizar la limpieza proceder del siguiente modo: - La caldera viene con cepillo de limpieza para limpiar los tubos de humos. - Abrir la puerta anterior (1) y extraer las turbohelices (2).

  • Page 42: Posibles Averías Y Soluciones

    PREXTHERM RSW 92N ÷ 600N 8.7 Posibles averías y soluciones Damos a continuación una lista con las indicaciones de las principales averías y anomalías que se pueden producir en la gestión de la caldera, especificándoselas posibles causas y sus soluciones ANOMALÍAS...
  • Page 43 PREXTHERM RSW 92N ÷ 600N 1. INTRODUCTION ..................................44 2. GENERAL WARNINGS ................................44 3. CERTIFICATION ..................................44 4. TECHNICAL AND CONSTRUCTIONAL CHARACTERISTICS, DIMENSIONS ................ 44 Description of the appliance ..................................44 Operating principle ....................................... 45 Technical data - Dimensions - Hydraulic connections ..........................45 5.

  • Page 44: Introduction

    The CE marking certifies that the products meet the essential requirements of the applicable directives. The declaration of conformity may be requested from the manufacturer. PRODUCT IDENTIFICATION CODES PREXTHERM RSW 92N 0QIJ3AXA Made in Spain PREXTHERM RSW 240N 0QIJ8AXA Made in Spain PREXTHERM RSW 525N 0QIJEAXA Made in Italy...

  • Page 45: Operating Principle

    PREXTHERM RSW 92N ÷ 600N The boilers feature two 1/2” fittings for bulb sheaths (able to house 3 bulbs each). The pre-wired control panel is located above the boiler, and allows for automatic operation. 4.2 Operating principle PREXTHERM RSW N boilers are fitted with a closed cylindrical furnace, in which the flame produced by the burner is reversed peripherally toward the front.

  • Page 46: Installation

    PREXTHERM RSW 92N ÷ 600N Key (Fig. 2) Control panel Central heating return Burner bracket Expansion vessel connection Smokebox cleaning door Boiler drain Flame inspection window Flue gas outlet T1 Central heating feed Burner connection 4.4 Identification The boiler can be identified by the (Fig. 3):...

  • Page 47: Discharge Of Combustion Products (Fig. 6)

    PREXTHERM RSW 92N ÷ 600N 5.4 Discharge of combustion products (Fig. 6) The flue and flue stack fitting must be made in accordance with current standards and legislation, using rigid pipes that are resistant to high temperatures, condensate, and mechanical stress, and are airtight.

  • Page 48: Pipes, Expansion Vessel And Safety Valves

    PREXTHERM RSW 92N ÷ 600N 5.5.4 Pipes, expansion vessel and safety valves PREXTHERM RSW N boilers are suitable for operation with forced water circulation, with the expansion vessel open or closed. An expansion vessel is always required to compensate for the increase in water volume due to heating. In the first case, the height of the hydrostatic column must be at least 3 meters above the boiler body.

  • Page 49: Connecting The Cooling Tube To The Flame Inspection Window (Fig. 9)

    PREXTHERM RSW 92N ÷ 600N 5.8 Connecting the cooling tube to the flame inspection window (Fig. 9) The flame inspection window is equipped with a pressure fitting (1). Once the interior screw is loosened, it must be connected to outlet 2 on the burner using a silicone hose or copper pipe.

  • Page 50: Front View Of The Panel (Fig. 11)

    PREXTHERM RSW 92N ÷ 600N 6.1.1 Front view of the panel (Fig. 11) System pump ON switch burner stage LED pilot Burner ON switch burner stage LED pilot Boiler ON switch Burner block LED pilot Test button Safety pressure switch LED pilot...

  • Page 51: Wiring Diagram For Burner And Single-Phase Pump

    PREXTHERM RSW 92N ÷ 600N 6.1.3 Wiring diagram for burner and single-phase pump Wiring diagram 1 - (S1) Remote start enabling signal 2 - (TS1) Boiler safety thermostat 3 - (S2) External safety enabling signal 4 - (TR1) boiler flame thermostat...
  • Page 52 PREXTHERM RSW 92N ÷ 600N Connection diagram (*) Only for low-temperature panel (**) Only for 3 flame panel cod. 3541P120 - Rev. 00 - 02/2018...
  • Page 53 PREXTHERM RSW 92N ÷ 600N Terminal blocks cod. 3541P120 - Rev. 00 - 02/2018...

  • Page 54: Ebm (Efficient Boiler Management) Control Panel (Fig. 12)

    PREXTHERM RSW 92N ÷ 600N Key to the symbols/components on the wiring diagram Temperatura mandata acqua caldaia Interruttore bruciatore Temperatura mandata acqua caldaia Water outlet temperature Burner switch Interruttore bruciatore Temperatura mandata acqua caldaia Interruttore bruciatore Temperatura mandata acqua caldaia...

  • Page 55: Wiring Diagrams

    PREXTHERM RSW 92N ÷ 600N 6.2.2 Wiring diagrams Wiring diagram 1 - (2TS1) Boiler safety thermostat 2 - (2XT1) Signaling by external equipment 230 Vac boiler safety thermostat operation signal 3 - (2BU1) BURNER CONNECTIONS 3 - (2BU1) - A Burner block...
  • Page 56 PREXTHERM RSW 92N ÷ 600N Connection diagram for the base control unit (part 1) 1 - (3P2) Boiler anti-condensation bypass pump Max. 2 A If necessary, use as an enabling signal 2 - (3P1) Water circulation pump Max. 2 A...
  • Page 57 PREXTHERM RSW 92N ÷ 600N Connection diagram for the base control unit (part 2) SAFETY-LOOP Jumper if there's no other enabling safety signal for the system 2 - (4B1) Boiler water feed temperature sensor Use NTC 10K probe 3 - (4N1) Operator unit panel AVS 37.294...
  • Page 58 PREXTHERM RSW 92N ÷ 600N Diagram of connection terminals on the panel QG - M General terminal block 230 Vac 50-60 Hz single-phase power supply (Phase) 230 Vac 50-60 Hz single-phase power supply (Neutral) 230 Vac 50-60 Hz single-phase power supply (Ground)

  • Page 59: Notes About The Connections

    PREXTHERM RSW 92N ÷ 600N Key to the symbols/components on the wiring diagram 2BU1 Boiler return temperature probe Boiler burner 2HL1 External probe 230 Vac panel power supply lamp 2HL2 MASTER (RSV 63 283/109) base control unit Safety thermostat operation alarm lamp...

  • Page 60: First Ignition

    PREXTHERM RSW 92N ÷ 600N 7.2 First ignition After successfully completing the checks indicated in the previous paragraph, the burner may be ignited for the first time. This must be done by a technician authorized by the manufacturer of the burner. The technician will be fully responsible for the field of calibration within the declared and approved output range of the boiler.

  • Page 61: Cleaning The Boiler (Fig. 13)

    PREXTHERM RSW 92N ÷ 600N 8.4 Cleaning the boiler (Fig. 13) To clean the boiler, proceed as follows: - The boiler comes with a brush for cleaning the fire tubes. - Open the front door (1) and remove the turbulators (2).

  • Page 62: Troubleshooting

    PREXTHERM RSW 92N ÷ 600N 8.7 Troubleshooting The following is a list of the main faults and problems that may occur during boiler operation, specifying possible causes and solutions. FAULT THE BOILER IS EASILY SOILED CAUSE: Burner poorly adjusted SOLUTION:...
  • Page 63 PREXTHERM RSW 92N ÷ 600N 1. PRESENTATION ..................................64 2. MISES EN GARDE GÉNÉRALES .............................. 64 3. CERTIFICATION ..................................64 4. CARACTÉRÍSTIQUES TECHNIQUES, DE FABRICATION ET MESURES ................64 Description de l'appareil ....................................64 Principe de fonctionnement ..................................65 Caractéristiques techniques - Mesures - Connexions hydrauliques ......................65 5.

  • Page 64: Presentation

    La déclaration ce de conformité peut être demandée au fabricant. CODES D’IDENTIFICATION DES PRODUITS PREXTHERM RSW 92N 0QIJ3AXA Fabriqué en Espagne PREXTHERM RSW 240N 0QIJ8AXA Fabriqué en Espagne PREXTHERM RSW 525N 0QIJEAXA Fabriqué en Italie PREXTHERM RSW 107N 0QIJ4AXA Fabriqué en Espagne PREXTHERM RSW 300N 0QIJ9AXA Fabriqué...

  • Page 65: Principe De Fonctionnement

    PREXTHERM RSW 92N ÷ 600N par convexion. À la sortie du faisceau de tubes, les fumées sont récupérées dans la chambre avant et sont amenées à la cheminée. Les chaudières sont équipées d'une porte avec gond permettant une ouverture vers la droite ou la gauche et pouvant être régulée en hau- teur et en profondeur.

  • Page 66: Installation

    PREXTHERM RSW 92N ÷ 600N Légende (Fig. 2) Tableau de commandes Retour de chauffage Plaque de support du brûleur Connexion au vase d'expansion Porte de nettoyage de la chambre des fumées Vidange de la chaudière Regard de contrôle de la flamme Sortie de fumée...

  • Page 67: Évacuation Des Produits De Combustion (Fig. 6)

    PREXTHERM RSW 92N ÷ 600N 5.4 Évacuation des produits de combustion (Fig. 6) La conduite de fumées et la connexion à la cheminée doivent être réalisées selon les normes et la législation en vigueur, avec des conduites rigides, résistantes à la température, à l'eau de condensation, aux stress mécaniques et à l'étanchéité.

  • Page 68: Tuyauteries Du Vase D'expansion Et Valve De Sécurité

    PREXTHERM RSW 92N ÷ 600N 5.5.4 Tuyauteries du vase d'expansion et valve de sécurité Les chaudières PREXTHERM RSW N sont aptes pour un fonctionnement avec circulation d'eau forcée avec un vase d'expansion ouvert ou fer- mé. Un vase d'expansion est toujours nécessaire pour compenser l'augmentation du volume d'eau suite au chauffage. Dans le premier cas, la hauteur de la colonne hydrostatique devra au moins être de 3 mètres au-dessus du corps de la chaudière et devra avoir une capacité...

  • Page 69: Connexion Du Tube De Refroidissement Au Regard (Fig. 9)

    PREXTHERM RSW 92N ÷ 600N 5.8 Connexion du tube de refroidissement au regard (Fig. 9) Le regard de contrôle de la flamme est équipé d'une prise de pression 1 qui doit être connectée une fois desserrée la vis intérieure, à l'aide d'un tube de silicone ou de cuivre, à...

  • Page 70: Vue Avant Du Tableau (Fig. 11)

    PREXTHERM RSW 92N ÷ 600N 6.1.1 Vue avant du tableau (Fig. 11) Légende Interrupteur d'allumage de la pompe de l'installation Pilote LED 1 étape du brûleur ère Interrupteur d'allumage du brûleur Pilote LED 2 étape du brûleur ème Interrupteur d'allumage de la chaudière Pilote LED du bloc de brûleur...

  • Page 71: Schéma Électrique Pour Le Brûleur Et La Pompe Monophasique

    PREXTHERM RSW 92N ÷ 600N 6.1.3 Schéma électrique pour le brûleur et la pompe monophasique Schéma électrique 1 - (S1) Autorisation d'allumage distant 2 - (TS1) Thermostat de sécurité de la chaudière 3 - (S2) Autorisation externe de sécurité 4 - (TR1) Thermostat 1 flamme de la chaudière...
  • Page 72 PREXTHERM RSW 92N ÷ 600N Schéma de connexion (*) uniquement pour le tableau de basse température (**) uniquement pour le tableau de 3 flamme ème cod. 3541P120 - Rev. 00 - 02/2018...
  • Page 73 PREXTHERM RSW 92N ÷ 600N Réglettes cod. 3541P120 - Rev. 00 - 02/2018...

  • Page 74: Tableau De Commande Ebm (Efficient Boiler Management, Gestion Efficace De La Chaudière) (Fig. 12)

    PREXTHERM RSW 92N ÷ 600N Légende des symboles/composants du schéma électrique Temperatura mandata acqua caldaia Interruttore bruciatore Temperatura mandata acqua caldaia Température de décharge de l'eau Interrupteur du brûleur Interruttore bruciatore Temperatura mandata acqua caldaia Interruttore bruciatore Temperatura mandata acqua caldaia...

  • Page 75: Schémas Électriques

    PREXTHERM RSW 92N ÷ 600N 6.2.2 Schémas électriques Schéma électrique 1 - (2TS1) Thermostat de sécurité chaudière 2 - (2XT1) Signalisation pour appareils extérieurs Signal 230 Vca intervention du thermostat de sécurité chaudière 3 - (2BU1) RACCORDEMENTS DU BRÛLEUR 3 - (2BU1) - A Blocage brûleur...
  • Page 76 PREXTHERM RSW 92N ÷ 600N Schéma de connexion de l'unité de base de commande (1 partie) ère 1 - (3P2) Pompe de dérivation (bypass) anti-condensation chaudière Max. 2 A À utiliser éventuellement comme autorisation 2 - (3P1) Pompe de circulation d’eau Max.
  • Page 77 PREXTHERM RSW 92N ÷ 600N Schéma de connexion de l'unité de base de commande (2 partie) ème SAFETY-LOOP Réaliser un pontage en l’absence d’une autre autorisation de sécurité de l’installation 2 - (4B1) Capteur de température départ d’eau chaudière Utiliser une sonde NTC 10K 3 - (4N1) Panneau unité...
  • Page 78 PREXTHERM RSW 92N ÷ 600N Schéma des bornes de connexion du tableau QG - M Réglette générale Alimentation 230 VCA 50-60Hz monophasé (phase) Alimentation 230 VCA 50-60Hz monophasé (neutre) Alimentation 230 VCA 50-60Hz monophasé (connecter à la terre) BM - 2BU1 - Alimentation du brûleur 230 VCA 50-60Hz monophasé (terre) Courant maximal BM - 2BU1 - Alimentation du brûleur 230 VCA 50-60Hz monophasé...

  • Page 79: Remarques Sur Les Connexions

    PREXTHERM RSW 92N ÷ 600N Légende des symboles/composants du schéma électrique 2BU1 Sonde de température du retour de la Brûleur de chaudière chaudière 2HL1 Sonde extérieure Lampe d'alimentation 230 VCA tableau 2HL2 Unité de base de la commande MASTER Lampe d'alarme d'intervention thermostat de (RSV 63 283/109) sécurité...

  • Page 80: Premier Allumage

    PREXTHERM RSW 92N ÷ 600N 7.2 Premier allumage Une fois effectuées ces vérifications avec succès, on pourra procéder au premier allumage du brûleur. Cette opération devra être réalisée par un technicien agréé par l'entreprise ayant fabriqué le brûleur. Le technicien accepte toute la responsabilité pour tout ce qui touche au réglage dans la plage de puissance déclarée et homologuée de la chaudière.

  • Page 81: Nettoyage De La Chaudière (Fig. 13)

    PREXTHERM RSW 92N ÷ 600N 8.4 Nettoyage de la chaudière (Fig. 13) Pour réaliser le nettoyage, procédez de la façon suivante : - La chaudière est fournie avec une brosse de nettoyage des tubes de fumées. - Ouvrez la porte avant (1) et extrayez les turbohélices (2).

  • Page 82: Pannes Et Solutions Possibles

    PREXTHERM RSW 92N ÷ 600N 8.7 Pannes et solutions possibles Nous allons ci-après fournir une liste contenant les indications relatives aux pannes et anomalies principales pouvant se produire lors de la gestion de la chaudière. Nous indiquerons les causes possibles ainsi que les solutions pouvant être apportées.
  • Page 83 PREXTHERM RSW 92N ÷ 600N ПРЕДИСЛОВИЕ ..................................84 2. ОБЩИЕ РЕКОМЕНДАЦИИ ..............................84 3. CEPTИФИКAЦИЯ ..................................84 4. ТЕХНИЧЕСКИЕ И ПРОИЗВОДСТВЕННЫЕ ХАРАКТЕРИСТИКИ, РАЗМЕРЫ ..............84 Описание котлоагрегата .................................... 84 Принцип работы ......................................85 Технические показатели - размеры - гидравлические соединения ......................85 5. МОНТАЖ ....................................86 Упаковка...

  • Page 84: Предисловие

    PREXTHERM RSW 92N ÷ 600N ПРЕДИСЛОВИЕ Уважаемый покупатель, PREXTHERM RSW N благодарим вас за покупку котла . Это руководство специально подготовлено для того, чтобы ознакомить вас с информацией, мерами предосторожности и рекомендациями по монтажу, правильной эксплуатации и техническому обслуживанию котла. Пожалуйста, прочтите его внимательно и сохраните для использования в дальнейшем. Мы советуем вам внимательно ознакомиться с содержанием...

  • Page 85: Принцип Работы

    PREXTHERM RSW 92N ÷ 600N Принцип работы PREXTHERM RSW N Котлы серии оборудованы закрытой цилиндрической топкой, в которой пламя, образуемое горелкой, возвращается по периферии топки к фронтальной поверхности котла, где уходящие газы поступают в дымогарные трубы. На выходе из них уходящие газы собираются...

  • Page 86: Монтаж

    PREXTHERM RSW 92N ÷ 600N Обозначения (рис. 2) Панель управления Возврат воды Панель горелки Подключение расширительного бака Лючок обслуживания дымового коллектора Слив котла Глазок контроля пламени Дымоход Подача воды Подключение горелки 4.4 Идентификация Котел может быть идентифицирован по (рис. 3): - пакету...

  • Page 87: Удаление Продуктов Сгорания (Рис. 6)

    PREXTHERM RSW 92N ÷ 600N Удаление продуктов сгорания (рис. 6) Дымоходы и их соединения должны быть выполнены в соответствии с действующими стандартами и нормами, с использованием жестких герметичных газоходов, устойчивых к воздействию высоких температур, конденсата и механических воздействий. Дымоход должен обеспечивать минимальное отрицательное давление, предусмотренное действующими нормами. Под нулевым давлением...

  • Page 88: Подключение Расширительного Бака И Предохранительного Клапана

    PREXTHERM RSW 92N ÷ 600N 5.5.4 Подключение расширительного бака и предохранительного клапана PREXTHERM RSW N Котлы серии предназначены для эксплуатации в системах с принудительной циркуляцией как с открытыми, так и с закрытыми расширительными баками. Установка расширительного бака всегда необходима для компенсации расширения воды при нагреве. В первом случае...

  • Page 89: Присоединение Охлаждающей Трубки К Глазку Контроля Пламени (Рис. 9)

    PREXTHERM RSW 92N ÷ 600N Присоединение охлаждающей трубки к глазку контроля пламени (рис. 9) Глазок для визуального контроля пламени оснащается штуцером (1), который должен подключаться силиконовой или медной трубкой к выходу на горелке (2) (предварительно необходимо открутить внутренний винт). Такая конструкция позволяет воздуху, поступающему от вентилятора, охлаждать стекло глазка и предотвращает образование нагара. Ошибка при присоединении трубки к глазку может привести к повреждению стекла.

  • Page 90: Фронтальный Вид Пульта (Рис. 11)

    PREXTHERM RSW 92N ÷ 600N 6.1.1 Фронтальный вид пульта (рис. 11) Обозначения Выключатель насоса Индикатор 1-й ступени горелки Выключатель горелки Индикатор 2-й ступени горелки Выключатель котла Индикатор блокировки горелки Кнопка диагностики Индикатор срабатывания предохранительного прессостата Кнопка перезапуска предохранительного прессостата Регулировка термостата 2-й ступени TR1 Температура...

  • Page 91: Электрическая Схема Подключения Горелки И Однофазного Насоса

    PREXTHERM RSW 92N ÷ 600N 6.1.3 Электрическая схема подключения горелки и однофазного насоса Электрическая схема 1 - (S1) Разрешение на дистанционное включение 2 - (TS1) Предохранительный термостат котла 3 - (S2) Внешняя противоаварийная защита 4 - (TR1) Термостат регулировки 1-го пламени 5 - (SA2) Выключатель горелки 6 - (N1) Цифровой...
  • Page 92 PREXTHERM RSW 92N ÷ 600N Схема подключения (*) Только для пульта низкотемпературного термостата (**) Только для пульта 3-й ступени cod. 3541P120 - Rev. 00 - 02/2018...
  • Page 93 PREXTHERM RSW 92N ÷ 600N Колодки cod. 3541P120 - Rev. 00 - 02/2018...

  • Page 94: Пульт Управления Ebm (Efficient Boiler Management) (Рис. 12)

    PREXTHERM RSW 92N ÷ 600N Обозначения устройств и символы на электрической схеме Temperatura mandata acqua caldaia Interruttore bruciatore Temperatura mandata acqua caldaia Interruttore bruciatore Температура воды на выпуске Temperatura mandata acqua caldaia Выключатель горелки Interruttore bruciatore Temperatura mandata acqua caldaia Interruttore bruciatore Temperatura mandata acqua caldaia...

  • Page 95: Электрические Схемы

    PREXTHERM RSW 92N ÷ 600N 6.2.2 Электрические схемы Электрическая схема 1 - (2TS1) Предохранительный термостат котла 2 - (2XT1) Внешняя противоаварийная защита Сигнал срабатывания предохранительного термостата (230 В пер. тока) 3 - (2BU1) ПОДКЛЮЧЕНИЯ ГОРЕЛКИ 3 - (2BU1) - A Блокировка горелки...
  • Page 96 PREXTHERM RSW 92N ÷ 600N Схема подключений центрального блока управления (часть 1) 1 - (3P2) Антиконденсатный насос Макс. 2 A Возможно использование для авторизации. 2 - (3P1) Циркуляционный насос Макс. 2 A Возможно использование для авторизации. 3 - (3B1) Датчик температуры в возвратном трубопроводе ОПЦИОНАЛЬНО Используйте датчик NTC 10K.
  • Page 97 PREXTHERM RSW 92N ÷ 600N Схема подключений центрального блока управления (часть 2) SAFETY-LOOP Установите мостовое соединение, если нет другого разрешения от системы безопасности установки 2 - (4B1) Датчик температуры котловой воды Используйте датчик NTC 10K. 3 - (4N1) Пульт управления AVS 37.294 cod. 3541P120 - Rev. 00 - 02/2018...
  • Page 98 PREXTHERM RSW 92N ÷ 600N Схема клемм пульта QG - M Главная колодка Источник питания 230 В пер. тока, 50–60 Гц, однофазный (фаза) Источник питания 230 В пер. тока, 50–60 Гц, однофазный (нейтраль) Источник питания 230 В пер. тока, 50–60 Гц, однофазный (заземлить) BM - 2BU1 - Источник...

  • Page 99: Примечания По Подключениям

    PREXTHERM RSW 92N ÷ 600N Обозначения устройств и символы на электрической схеме 2BU1 Датчик температуры в обратном трубопроводе Горелка котла 2HL1 Датчик наружной температуры Индикатор питания панели (230 В пер. тока) 2HL2 Аварийный индикатор срабатывания ГЛАВНЫЙ блок управления (RSV 63 283/109) предохранительного термостата 2SB1 Насос Главный выключатель котла...

  • Page 100: Первый Запуск

    PREXTHERM RSW 92N ÷ 600N Первый запуск После успешного выполнения всех проверок, описанных в предыдущем разделе, можно выполнить первый запуск горелки. Эта процедура должна выполняться специалистом, аккредитованным изготовителем горелки. Этот специалист несет личную ответственность за калибровку и наладку горелки в пределах заявленного и утвержденного диапазона мощности. После открытия запирающих топливных задвижек и проверки отсутствия...

  • Page 101: Чистка Котла (Рис. 13)

    PREXTHERM RSW 92N ÷ 600N Чистка котла (рис. 13) Чистка котла производится следующим образом: - вместе к котлом поставляется специальная щетка для чистки дымовых труб; - откройте переднюю дверцу (1) и удалите турбулизаторы (2); - прочистите внутренние поверхности камеры сгорания и газоходы, используя щетку (3) или другое подходящее для этой цели приспособление;...

  • Page 102: Устранение Неисправностей

    PREXTHERM RSW 92N ÷ 600N Устранение неисправностей Перечень основных неисправностей или неполадок, которые могут возникнуть в процессе эксплуатации котла, с указанием их возможных причин и методов устранения, приведен ниже. НЕИСПРАВНОСТИ ГЕНЕРАТОР БЫСТРО ЗАГРЯЗНЯЕТСЯ ПРИЧИНА: Плохо отрегулирована горелка УСТРАНЕНИЕ: Проверьте настройку горелки (анализ уходящих газов) Дымовая...
  • Page 103 PREXTHERM RSW 92N ÷ 600N Fig.1 Fig.2 Fig.4 Fig.3 cod. 3541P120 - Rev. 00 - 02/2018...
  • Page 104 PREXTHERM RSW 92N ÷ 600N Fig. 6 Fig. 5 Fig. 7 Fig. 9 Fig. 10 Fig. 08 cod. 3541P120 - Rev. 00 - 02/2018...
  • Page 105 PREXTHERM RSW 92N ÷ 600N Fig. 11 Fig. 11 Interruttore alimentazione pannello 2SB1 Selezione di ACS Conferma dell’inserimento dei dati Interruptor alimentación panel 2SB1 Selección de ACS Confimación de introducción de datos Panel power switch 2SB1 DHW selection Confirm data entry Interrupteur d'alimentation du tableau 2SB1 Sélection d'eau chaude sanitaire...
  • Page 106 PREXTHERM RSW 92N ÷ 600N Fig. 13 cod. 3541P120 - Rev. 00 - 02/2018...
  • Page 108 FERROLI S.p.A. Via Ritonda 78/a 37047 San Bonifacio - Verona - ITALY www.ferroli.com...

This manual is also suitable for:

Prextherm rsw 107nPrextherm rsw 152nPrextherm rsw 190nPrextherm rsw 240nPrextherm rsw 300nPrextherm rsw 350n ... Show all

Table of Contents
