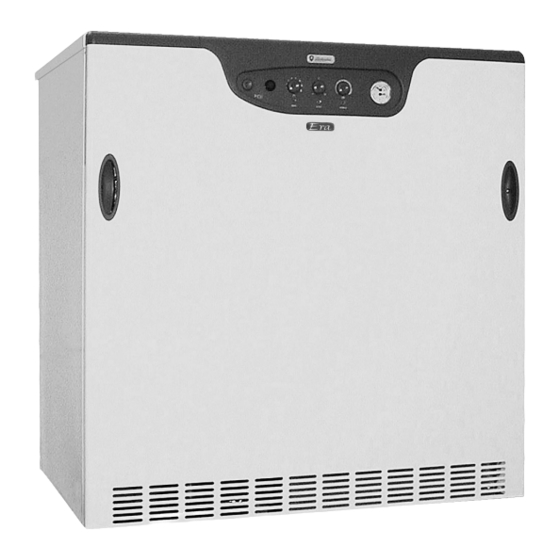

Lamborghini Caloreclima ERA 31 BS 60 Installation And Maintenance Manual

High efficiency cast iron boilers
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

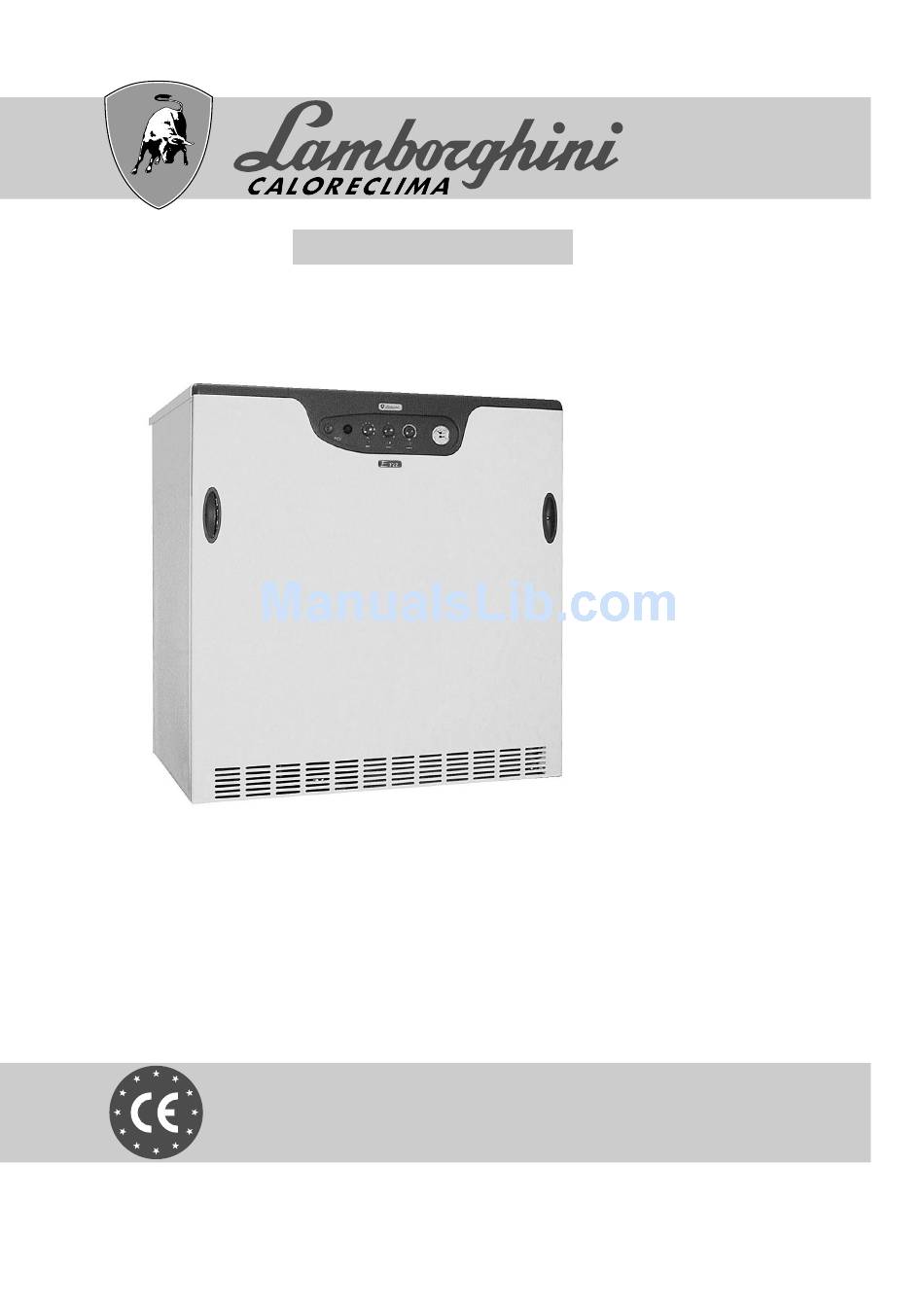

1
AZIENDA CERTIFICATA ISO 9001
CALDAIE IN GHISA AD ALTO RENDIMENTO
HIGH EFFICIENCY CAST IRON BOILERS
CALDERAS DE HIERRO FUNDIDO DE ALTO RENDIMIENTO
CALDEIRAS EM FERRO FUNDIDO DE ALTO RENDIMENTO
ERA 31 BS 60
MANUALE
INSTALLATION
MANUAL
MANUAL
DI INSTALLAZIONE
AND MAINTENANCE
DE INSTALACIÓN
DE INSTALAÇÃO
E MANUTENZIONE
MANUAL
Y MANTENIMIENTO
E MANUTENÇÃO

Advertisement

Table of Contents
loading

Related Manuals for Lamborghini Caloreclima ERA 31 BS 60

Summary of Contents for Lamborghini Caloreclima ERA 31 BS 60

  • Page 1 AZIENDA CERTIFICATA ISO 9001 CALDAIE IN GHISA AD ALTO RENDIMENTO HIGH EFFICIENCY CAST IRON BOILERS CALDERAS DE HIERRO FUNDIDO DE ALTO RENDIMIENTO CALDEIRAS EM FERRO FUNDIDO DE ALTO RENDIMENTO ERA 31 BS 60 MANUALE INSTALLATION MANUAL MANUAL DI INSTALLAZIONE AND MAINTENANCE DE INSTALACIÓN...
  • Page 3 ITALIANO Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza, l'installazione e la manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione. L'installazione deve essere effettuata da personale qualificato che sarà responsabile del rispetto delle norme di sicurezza vigenti.

  • Page 4: Table Of Contents

    INDICE PAGINA GENERALITÀ ___________________________________________________________ 6 MODELLII ______________________________________________________________ 7 TABELLA DATI TECNICI ___________________________________________________ 8 COMPONENTI E ACCESSORI _____________________________________________ 9 QUADRO COMANDI - ANOMALIE _______________________________________ 10 FUNZIONI ____________________________________________________________ 11 SCHEMI ELETTRICI ______________________________________________________ 12 ISTRUZIONI DI INSTALLAZIONE E FUNZIONAMENTO _______________________ 13 ISTRUZIONI PER IL MONTAGGIO DEL VASO ESPANSIONE SANITARIO ________ 14 CONDOTTA E MANUTENZIONE CALDAIA - INFORMAZIONI PER L’UTENTE ____ 18 Complimenti...
  • Page 5 DICHIARAZIONE DI CONFORMITÀ Le caldaie ERA 31 BS 60 sono costruite secondo la regola della buona tecnica ed in particolare in ottemperan- za alle normative UNI-CIG 9893 e CEI 61-50. Sono pertanto conformi alla Legge del 6/12/71 N. 1083 (Norme per la sicurezza dell’impianto del gas) e alla Legge del 5/3/90 N.

  • Page 6: Generalità

    GENERALITÀ Le ERA 31 BS 60 sono caldaie in ghisa a camera stagna tipo C e tiraggio forzato con ventilatore a valle della camera di combustione, ad alto rendimento ed emissioni contenute. Il corpo caldaia in ghisa è costituito da:...

  • Page 7: Modellii

    MODELLI Potenza termica utile Acqua calda Modello Kcal/h t = 30°C lt/min. ERA 31 BS 60 27.100 31,5 15,3 VISTA LATERALE VISTA POSTERIORE LEGENDA: Mandata impianto 3/4” Ritorno impianto 3/4” Tubo adduzione gas 3/4” Ricircolo sanotario 1/2” Uscita acqua calda sanitaria 1/2”...

  • Page 8: Tabella Dati Tecnici

    TABELLA DATI TECNICI Portata kcal/h 29.950 termica focolare* 34.8 Portata kcal/h 27.100 termica utile* 31.5 Pressione Metano G20 mbar alimentazione GPL G30 mbar GPL G31 mbar Pressione Metano G20 mbar 10.1 bruciatore* GPL G30 mbar 11.0 GPL G31 mbar 15.0 Ugelli Metano G20 ø...

  • Page 9: Componenti E Accessori

    PREVALENZA DISPONIBILE AI RACCORDI (lato riscaldamento) COMPONENTI ED ACCESSORI VALVOLE GAS UTILIZZATE TIPO GAS METANO ERA 31 BS 60 NOVA 822 NOVA 822...

  • Page 10: Quadro Comandi - Anomalie

    QUADRO COMANDI Regolazione sanitari Pulsante di sblocco OFF/estate/inverno Regolazione riscaldamento Spia di blocco Spia anomalie Termostato di sicurezza Spia di funzionamento Termoidrometro ANOMALIE Lampeggiante: Fisso: Anomalia sonda, intervento Blocco bruciatore pressostato sicurezza fumi, termostato sicurezza acqua...

  • Page 11: Funzioni

    FUNZIONI FUNZIONE ANTIGELO Per temperature di caldaia inferiori o uguali a 5°C si attiva la caldaia e contemporaneamente il circolatore di riscaldamento. Una volta raggiunta la temperatura di 20°C, si ferma il circolatore di riscaldamento e si attiva per 3 minuti il circolatore del bollitore. Al termine del ciclo la caldaia si riposiziona in stand-by. FUNZIONE DI SMALTIMENTO SOVRATEMPERATURE In caso la temperatura di caldaia sia uguale o maggiore di 92°C, l’elettronica attiva il circolatore riscalda- mento, se la richiesta di calore veniva dall’impianto, o eventualmente il circolatore sanitario se la richiesta era...

  • Page 12: Schemi Elettrici

    SCHEMI ELETTRICI...

  • Page 13: Istruzioni Di Installazione E Funzionamento

    ISTRUZIONI DI INSTALLAZIONE E FUNZIONAMENTO LOCALE CALDAIA La caldaia, generatore di tipo C, può essere installata nei locali anche di normale abitazione come disposto dalla normativa e legislazione vigente (DPR n. 4192/93 e normativa UNI 7129). Non occorre predisporre alcuna apertura di ventilazione ma devono essere rigorosamente rispettate le disposizioni per la corretta aspirazione dell’aria e la corretta evacuazione dei fumi: fare riferimento ai paragrafi successivi.

  • Page 14: Istruzioni Per Il Montaggio Del Vaso Espansione Sanitario

    SCHEMA IDRAULICO LEGENDA: entrata acqua sanitaria valvola sfiato aria automatica uscita acqua sanitaria valvola sfiato aria manuale mandata riscaldamento circolatore sanitario arrivo gas circolatore impianto ritorno riscaldamento manometro valvola di sicurezza 8 bar rubinetto caricamento valvola di non ritorno valvola gas bollitore valvola di sicurezza 3 bar uscita fumi...
  • Page 15 ERA 31 BS 60 Il diaframma presente sul foro di aspirazione deve essere smontato, nel caso di scarichi separati, quando la lunghezza delle tubazioni sia oltre: 9 metri. Il tappo chiusura foro aspirazione completo di guarnizione di tenuta deve essere montato sempre quando il sistema di evacuazione fumi sia a scarichi concentrici.
  • Page 16 4) se alla ventola arriva corrente sostituire la ventola 5) se la ventola non riceve corrente controllare che arrivi corrente alla centralina di ionizzazione 6) se alla centralina arriva corrente controllare il fusibile e, se buono, sostituire la centralina 7) se alla centralina non arriva corrente controllare: connessioni centralina interruttore generale sonda regolazione impianto...
  • Page 17 TRASFORMAZIONE TIPO DI GAS Le caldaie ERA 31 BS 60 sono fornite in versione adatta per un funzionamento a gas metano. Qualora debbano funzionare a GPL si deve ordinare il relativo kit di trasformazione da gas metano a GPL.. CALDAIA N°...

  • Page 18: Condotta E Manutenzione Caldaia Informazioni Per L'utente

    CONDOTTA E MANUTENZIONE CALDAIA INFORMAZIONI PER L’UTENTE Le manovre che l’utente può effettuare sulla caldaia sono esclusivamente le seguenti: - Controllo della quantità d’acqua in caldaia e nell’impianto (almeno una volta alla settimana). - Sblocco dei circolatori, dopo che gli stessi siano stati inattivi per un periodo superiore ai 15 giorni. [Spe- gnere l’interruttore generale, svitare la vite cromata presente sui circolatori (è...
  • Page 19 PULIZIA DELLA CALDAIA Per la pulizia della caldaia è opportuno rivolgersi al Tecnico Specializzato. Per la pulizia del mantello dalla polvere usare un panno leggermente umido. Togliere corrente prima di effettuare questa operazione Non usare detersivi o solventi. Qualora, per macchie particolarmente resistenti, non sia sufficiente un panno umido, usare alcool.
  • Page 21 Read carefully all warning and instructions contained in this manual at they give important safety instructions regarding installation and maintenance. Keep this manual for future reference. Installation must be carried out by qualified personnel who will be responsible for respecting existing safety regulations.
  • Page 22 TABLE OF CONTENTS PAGE GENERAL INFORMATION _______________________________________________ 24 MODELS ______________________________________________________________ 25 TECHNICAL DATA TABLE ________________________________________________ 26 COMPONENTS AND ACCESSORIES ______________________________________ 27 CONTROL PANEL - FAILURES ____________________________________________ 28 FUNCTIONS __________________________________________________________ 29 WIRING DIAGRAMS ___________________________________________________ 30 INSTALLATION AND OPERATING INSTRUCTIONS ___________________________ 31 INSTRUCTIONS TO ASSEMBLE THE HOT WATER EXPANSION TANK KIT ________ 32 BOILER MAINTENANCE - USER INFORMATION ____________________________ 36 Congratulations...
  • Page 23 CONFORMITY STATEMENT The ERA 31 BS 60 boilers are workmanlike constructed, and in particular, in compliance with the UNI-CIG 7271 and CEI 6150 regulations. They conform to Law of 6/12/71 N. 1083 (Regulations on the safety of gas plants) and to Law of 5/3/90 N.

  • Page 24: General Information

    GENERAL INFORMATION ERA 31 BS 60 is a type C sealed chamber cast iron boiler with forced draught by fan downstream of the chamber, with high efficiency and controlled emissions. The boiler body consists of: - a right element - a variable number of intermediate elements - a left element assembled through steel bicones St 37-2 DIN 1626.

  • Page 25: Models

    MODELS Output Hot water Model Kcal/h t = 30°C lt/min. ERA 31 BS 60 27.100 31,5 15,3 SIDE VIEW REAR VIEW LEGEND: System delivery 3/4” System return 3/4” Gas feeding pipe 3/4” Water recycle 1/2” Hot water outlet 1/2” Cold water inlet and loading 1/2”...

  • Page 26: Technical Data Table

    TECHNICAL DATA TABLE Input* kcal/h 29.950 34.8 Output* kcal/h 27.100 31.5 Feeding Methane G20 mbar pressure GPL G30 mbar GPL G31 mbar Burner Methane G20 mbar 10.1 pressure* GPL G30 mbar 11.0 GPL G31 mbar 15.0 Burner Methane G20 ø mm 4 x 2.60 jets GPL G30...

  • Page 27: Components And Accessories

    PRESSURE AVAILABLE AT THE LINKS (heating side) SPEED 3 COMPONENTS AND ACCESSORIES GAS VALVE USED GAS TYPE METHANE ERA 31 BS 60 NOVA 822 NOVA 822...

  • Page 28: Control Panel - Failures

    CONTROL PANEL Hot water adjustment Reset button OFF/summer/winter Heating adjustment Lock-out Failures warning Safety thermostat warning light light Thermohydrometer Operation indicator light FAILURES Blinking: Fixed: Probe failure, fume safety Burner lock-out thermostat triggered, water safety thermostat...

  • Page 29: Functions

    FUNCTIONS FREEZE-PROTECTION For boiler temperatures lower than or equal to 5°C, the boiler and the heating circulator are activated at the same time. Once the temperature of 20°C has been reached, the heating circulator stops and the water heater circulator is activated for 3 minutes. At the end of the cycle, the boiler sets to stand-by. OVER-TEMPERATURE RESTORATION FUNCTION If the boiler temperature is equal to or more than 92°C, the electronic control unit activates the heating circulator, if the heating request comes from the plant, or the hot water circulator, if the request comes from hot water...

  • Page 30: Wiring Diagrams

    WIRING DIAGRAMS...

  • Page 31: Installation And Operating Instructions

    INSTALLATION AND OPERATING INSTRUCTIONS BOILER ROOM The boiler, C type, can be installed also in normal dwelling houses, as set forth in the regulations in force (Pr. D. no. 4192/93 and UNI 7129 standard). It is not necessary to prepare any vent, but the arrangement for a correct air inlet and fume evacuation must be strictly complied with (Refer to the following paragraphs).

  • Page 32: Instructions To Assemble The Hot Water Expansion Tank Kit

    WATER CONNECTION DIAGRAM LEGEND: Water inlet Automatic air bleed valve Hot water outlet Manual air bleed valve Heating delivery Hot water circulator Gas inlet System circulator Heating return Manometer 8-bar safety valve Loading tap Non-return valve Gas valve Water heater 3-bar safety valve Fume outlet Drain tap...
  • Page 33 Lenght of power Lenght ERA 31 BS 60 The diaphragm on the air intake hole must be removed in case of separate discharges, when the piping length is more than 9 metres. The air intake hole closing plug and seal gasket must be always mounted when the fume evacuation system has a concentric discharge.
  • Page 34 4) if the fan is fed, replace the fan 5) if the fan is not supplied, check the ionisation control unit feeding 6) if the control unit is fed, check the fuse; if it is in good working order, replace the control unit 7) if the control unit is not fed, check: control unit connections main switch...
  • Page 35 GAS TYPE CONVERSION The ERA 31 BS 60 boilers are supplied for operation with methane gas. If they are to be used with LPG, order the relevant conversion kit from methane gas to LPG. BOILER N° /ø JETS ERA 31 BS 60 4/1.85...

  • Page 36: Boiler Maintenance User Information

    BOILER MAINTENANCE USER INFORMATION The operations that the user can perform on the boiler are only as follows: - Check the quantity of water in the boiler and in the plant (at least once a week) - Unlock the circulators when they have been inactive for over 15 days (turn the main switch off, unscrew the chromed screw on the circulators (the leakage of some water is normal) and free the rotor with a screwdriver) - Unlock the safety thermostat and the reset pushbutton (if boiler is locked-out) - Check the anode - SIMPLETEST -: when the small red knob on the anode is rotated in counter clockwise...
  • Page 37 CLEANING THE BOILER Contact a qualified technician to clean the boiler. Use a damp cloth to remove dust from the shell. Disconnect power supply before performing this operation. Do not use detergents or solvents. For resistant spots, if a damp cloth is not sufficient, use alcohol. Check the position of the thermostats and supply the boiler again.
  • Page 39 Leer atentamente las instrucciones y advertencias contenidas en el presente manual puesto que otorgan importantes indicaciones que preservan la seguridad, l'instalación y manutención. Conservar cuidadosamente este manual para cualquier ulterior consulta. La instalación debe ser efectuada por personal cualificado que será responsable del respeto de las normas de seguridad vigentes.
  • Page 40 ÍNDICE PÁGINA GENERALIDADES ______________________________________________________42 MODELOS ____________________________________________________________43 TABLA DE DATOS TÉCNICOS ____________________________________________ 44 COMPONENTES Y ACCESORIOS ________________________________________ 45 CUADRO DE MANDOS - ANOMALÍAS ____________________________________46 FUNCIONES __________________________________________________________ 47 ESQUEMAS ELÉCTRICOS ________________________________________________48 INSTRUCCIONES DE INSTALACIÓN Y DE FUNCIONAMIENTO ________________ 49 INSTRUCCIONES PARA EL MONTAJE DEL KIT DEL VASO DE EXPANSIÓN SANITARIO __ 50 MANEJO Y MANTENIMIENTO DE LA CALDERA - INFORMACIONES PARA EL USUARIO __ 54 i Enhorabuena...
  • Page 41 DECLARACIÓN DE CONFORMIDAD: Las calderas ERA 31 BS 60 están construidas según la regla de la buena técnica y concretamente según las normativas UNI-CIG 7271 y CEI 6150. Son conformes a la ley n° 1083 del 6/12/71 (Normas para la seguridad de la instalación del gas) y a la ley n°...

  • Page 42: Generalidades

    GENERALIDADES La caldera ERA 31 BS 60 es una caldera de hierro fundido con cámara estanca tipo C y tiro forzado con un ventilador colocado después de la cámara, de alto rendimiento y emisiones contenidas: El cuerpo de la caldera está formado por: - un elemento derecho - un número variable de elementos intermedios...

  • Page 43: Modelos

    MODELOS Potencia térmica útil Agua caliente Modelo Kcal/h t = 30°C lt/min. ERA 31 BS 60 27.100 31,5 15,3 VISTA LATERAL VISTA POSTERIOR DESCRIPCIÓN: Ida instalación 3/4” Retorno instalación 3/4” Tubo suministro gas 3/4” Recirculación circuito sanitario 1/2” Salida agua caliente sanitaria 1/2”...

  • Page 44: Tabla De Datos Técnicos

    TABLA DE DATOS TÉCNICOS Caudal kcal/h 29.950 térmico cámara combustión* 34.8 Caudal kcal/h 27.100 térmico útil* 31.5 Presión Gas natural G20 mbar alimentación G.L.P. G30 mbar G.L.P. G31 mbar Presión Gas natural G20 mbar 10.1 quemador* G.L.P. G30 mbar 11.0 G.L.P.

  • Page 45: Componentes Y Accesorios

    ALTURA MANOMÉTRICA DISPONIBLE EN LOS RACORES (lado calefacción) VELOCIDAD 3 COMPONENTES Y ACCESSORIOS VÁLVULAS DEL GAS UTILIZADAS TIPO DE GAS GAS NATURAL G.L.P. ERA 31 BS 60 NOVA 822 NOVA 822...

  • Page 46: Cuadro De Mandos - Anomalías

    CUADRO DE MANDOS Regulación sanitarios Pulsador de desbloqueo OFF/verano/invierno Regulación calefacción Indicador de bloqueo Indicador de anomalías Termostato de seguridad Termohidrómetro Indicador de funcionamiento ANOMALIAS Intermitente: Fijo: Anomalía sonda, intervención Bloqueo quemador termostato seguridad humos, termostato seguridad agua...

  • Page 47: Funciones

    FUNCIONES FUNCIÓN ANTI-HELO Con una temperatura de la caldera inferior o igual a 5°C se activa la caldera y al mismo tiempo la bomba de circulación de calefacción. Una vez que se alcanza la temperatura de 20°C, se para la bomba de circulación de calefacción y se activa durante 3 minutos la bomba de circulación del acumulador.

  • Page 48: Esquemas Eléctricos

    ESQUEMAS ELÉCTRICOS...

  • Page 49: Instrucciones De Instalación Y De Funcionamiento

    INSTRUCCIONES DE INSTALACIÓN Y FUNCIONAMIENTO CUARTO CALDERA La caldera, generador de tipo C, puede ser instalada en los cuartos de calderas de las casas tal y como dispone la normativa y legislación vigente (DPR n° 4192/93 y la normativa UNI 7129). No hay que preparar ninguna apertura y ventilación, pero tienen que respetarse rigurosamente las disposiciones para la correcta aspiración del aire y la correcta evacuación de los humos (tomar como referencia los párrafos siguientes).

  • Page 50: Instrucciones Para El Montaje Del Kit Del Vaso De Expansión Sanitario

    ESQUEMA HIDRÁULICO DESCRIPCIÓN: Entrada agua sanitaria Purgador aire automático Salida agua sanitaria Purgador aire manual Ida calefacción Bomba de circulación sanitario Llegada gas Bomba de circulación instalación Retorno calefacción Manómetro Válvula de seguridad 8 bar Grifo de llenado Válvula antirretroceso Válvula gas Acumulador Válvula de seguridad 3 bar...
  • Page 51 ERA 31 BS 60 Démonter le diaphragme présent sur l’orifice d’aspiration en cas d’évacuations séparées, lorsque la longueur des conduits excède les 9 mètres. Le bouchon de fermeture de l’orifice d’aspiration complété de son joint d’étanchéité doit être monté lorsque le système d’évacuation des fumées est de type concentrique.
  • Page 52 5) si al ventilador no llega corriente controlar que llegue corriente a la centralita de ionización 6) si a la centralita llega corriente controlar el fusible y, si éste no está dañado, cambiar la centralita 7) si a la centralita no llega corriente controlar: A las conexiones de la centralita B el interruptor general C el termostato de regulación...
  • Page 53 TRANSFORMACIÓN DEL TIPO DE GAS Las calderas ERA 31 BS 60 se entregan preparadas para funcionar con gas natural. Si tuvieran que trabajar con G.L.P. hay que pedir el kit correspondiente de transformación de gas natural a G.L.P. CALDERA N° /ø DE BOQUILLAS ERA 31 BS 60 4/1.85...

  • Page 54: Manejo Y Mantenimiento De La Caldera Informaciones Para El Usuario

    MANEJO Y MANTENIMIENTO DE LA CALDERA INFORMACIONES PARA EL USUARIO Las maniobras que el usuario puede efectuar sobre la caldera son exclusivamente las siguientes: - Control de la cantidad de agua en la caldera y en la instalación (por lo menos una vez a la semana) - Desbloqueo de las bombas de circulación después de que las mismas hayan estado inactivas por un período superior a 15 días (apagar el interruptor general, destornillar el tornillo cromado que tienen las bombas de circulación (es normal que salga un poco de agua) y liberar la turbina con un destornillador)
  • Page 55 LIMPIEZA DE LA CALDERA Para limpiar la caldera hay que dirigirse a un técnico especializado. Para quitar el polvo del envolvente hay que usar un paño humedecido ligeramente. Quitar la corriente antes de efectuar esta operación No usar detergentes o disolventes. En caso de manchas particularmente resistentes, si no fuera suficiente utilizar un paño humedecido, usar alcohol.
  • Page 57 Leia atentamente as instruções e recomendações contidas neste manual, pois estas fornecem indicações importantes acerca da segurança, manutenção. Conserve este manual com cuidado para futuras consultas. A instalação deve ser feita por técnicos qualificados, que serão responsáveis pelo cumprimento das normas de segurança em vigor.
  • Page 58 ÍNDICE PÁGINA GENERALIDADES ______________________________________________________60 MODELOS ____________________________________________________________61 TABELA DE CARACTERÍSTICAS TÉCNICAS _________________________________62 COMPONENTES E ACESSÓRIOS _________________________________________ 63 PAINEL DE COMANDOS - PROBLEMAS ___________________________________ 64 FUNÇÕES ____________________________________________________________65 ESQUEMAS ELÉCTRICOS ________________________________________________66 INSTRUÇÕES DE INSTALAÇÃO E FUNCIONAMENTO ___________________________ 67 INSTRUÇÕES PARA A MONTAGEM DO KIT DO CASO DE EXPANSÃO DE A.Q.S. __ 68 OPERAÇÕES E MANUTENÇÃO DA CALDEIRA INFORMAÇÕES PARA O UTENTE ___ 72 Parabéns...
  • Page 59 DECLARAÇÃO DE CONFORMIDADE: As caldeiras ERA 31 BS 60 são fabricadas segundo as normas técnicas e especialmente em conformidade com as normativas UNI-CIG 7271 e CEI 6150. Estão, portanto, em conformidade com a Lei n. 1083 de 6/12/71 (Normas de segurança do sistema de gás) e com a Lei n.

  • Page 60: Generalidades

    GENERALIDADES A ERA 31 BS 60 é uma caldeira em ferro fundido de câmara estanque tipo C e tiragem forçada com venti- lador após a câmara, de alto rendimento e emissão reduzida. O corpo da caldeira é formado de: - um elemento à direita;...

  • Page 61: Modelos

    MODELOS Potência térmica útil Água quente Modelo Kcal/h t = 30°C lt/min. ERA 31 BS 60 27.100 31,5 15,3 VISTA LATERAL VISTA POSTERIOR LEGENDA: Ida da instalação 3/4” Retorno da instalação 3/4” ubo de adução de gás 3/4” RS = Recirculação de água sanitária...

  • Page 62: Tabela De Características Técnicas

    TABELA DE CARACTERÍSTICAS TÉCNICAS Débito calorífico da kcal/h 29.950 câmara de combustão* 34.8 Débito kcal/h 27.100 calorífico útil* 31.5 Pressão de Gás natural G20 mbar alimentação GPL G30 mbar GPL G31 mbar Pressão no Gás natural G20 mbar 10.1 queimador* GPL G30 mbar 11.0...

  • Page 63: Componentes E Acessórios

    ALTURA MANOMÉTRICA DISPONÍVEL ÀS CONEXÕES (lado aquecimento) VELOCIDAD 3 COMPONENTES E ACESSÓRIOS VÁLVULAS DE GÁS UTILIZADAS TIPO DE GÁS GÁS NATURAL ERA 31 BS 60 NOVA 822 NOVA 822...

  • Page 64: Painel De Comandos - Problemas

    PAINEL DE COMANDOS Regulação da água quente sanitária OFF/verão/inverno Botão de desbloqueio Regulação do aquecimento Lâmpada avisadora Lâmpada avisadora de problemas de bloqueio Termostato Termoidrómetro Lâmpada avisadora de segurança de funcionamento PROBLEMAS Lampejante: problema na sonda, Fixo: bloqueio intervenção do termostato de do queimador segurança de fumos, termostato de segurança de água...

  • Page 65: Funções

    FUNÇÕES FUNÇÃO ANTIGELO Para temperaturas de caldeira inferiores ou iguais a 5ºC, activa-se a caldeira e simultaneamente o circulador de aquecimento. Uma vez alcançada a temperatura de 20ºC, o circulador de aquecimento pára e activa-se por 3 minutos o circulador do termoacumulador. Ao terminar o ciclo, a caldeira volta para stand-by. FUNÇÃO DE REDUÇÃO DA SOBRETEMPERATURA Se a temperatura da caldeira for igual ou superior a 92ºC, o sistema electrónico activa o circulador de aquecimento, se o pedido de calor for da instalação, ou eventualmente o circulador de água quente sanitária,...

  • Page 66: Esquemas Eléctricos

    ESQUEMAS ELÉCTRICOS...

  • Page 67: Instruções De Instalação E Funcionamento

    INSTRUÇÕES DE INSTALAÇÃO E FUNCIONAMENTO POSICIONAMENTO DA CALDEIRA A caldeira, gerador tipo C, pode ser instalada nos locais de habitação normal, conforme disposto pela normativa e legislação vigente (DPR n. 4192/93 e normativa UNI 7129). NÃO é necessário fazer nenhuma abertura de ventilação, mas devem ser rigorosamente respeitadas as disposições para a aspiração correcta do ar e a correcta evacuação dos fumos (consultar os parágrafos sucessivos).

  • Page 68: Instruções Para A Montagem Do Kit Do Caso De Expansão De A.q.s

    ESQUEMA HYDRÁULICO LEGENDA: entrada de água quente sanitária purgador de ar automático saída de água quente sanitária purgador de ar manual ida do aquecimento circulador de água quente sanitária entrada de gás circulador da instalação retorno do aquecimento manómetro válvula de segurança 8 bar torneira de enchimento válvula anti-retorno válvula de gás...
  • Page 69 ERA 31 BS 60 O diafragma instalado no furo de aspiração deve ser desmontado, em caso de descargas separadas, quando o comprimento dos tubos superar: 9 metros. A tampa de fechamento do furo de aspiração com a junta de vedação deve ser montada sempre quando o sistema de evacuação de fumos for de descargas concêntricas.
  • Page 70 5) se a ventoinha não recebe corrente, controle que chegue corrente à unidade de ionização; 6) se à unidade chega corrente, controle o fusível e, se estiver funcionando, substitua a unidade; 7) se à unidade não chega corrente, controle: as ligações da unidade o interruptor geral o termostato de regulação o termostato de precedência...
  • Page 71 TRANSFORMAÇÃO DO TIPO DE GÁS As caldeiras ERA 31 BS 60 são fornecidas para funcionar a gás natural. Se tiverem de funcionar a GPL, deve-se encomendar o respectivo kit de transformação de gás natural em GPL. CALDEIRA N° /ø DE BICOS ERA 31 BS 60 4/1.85...

  • Page 72: Operações E Manutenção Da Caldeira Informações Para O Utente

    OPERAÇÕES E MANUTENÇÃO DA CALDEIRA INFORMAÇÕES PARA O UTENTE As operações que o utente pode fazer na caldeira são exclusivamente as seguintes: - controle da quantidade de água na caldeira e na instalação (pelo menos uma vez por semana); - desbloqueio dos circuladores, depois que estes ficaram inactivos por um período superior a 15 dias. (Desligar o interruptor geral, soltar o parafuso cromado dos circuladores (é...
  • Page 73 LIMPEZA DA CALDEIRA Para limpar a caldeira, é importante recorrer ao técnico especializado. Para limpar a caixa e retirar o pó, use um pano ligeiramente húmido. Desligue a corrente eléctrica antes de fazer a limpeza. Não utilize detergentes ou solventes. Se não for suficiente, quando houver nódoas particularmente resistentes, utilize um pano embebido de álcool.
