User and maintenance instructions

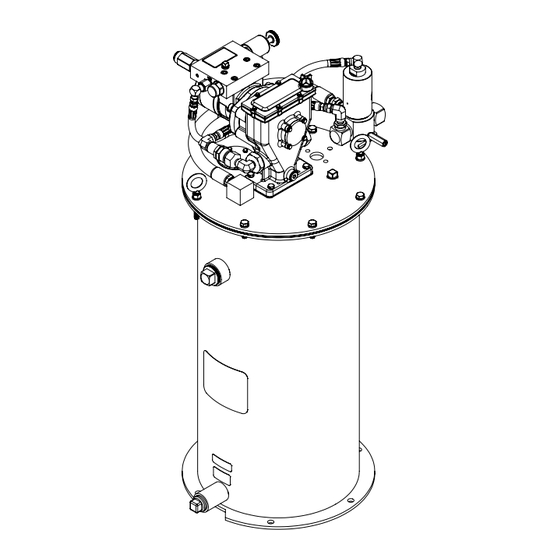

FlowMaster II rotary driven
hydraulic pump
Model 85759, series "A"
Date of issue
November 2023
Form number
404692
Version
3

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Lincoln FlowMaster II and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SKF Lincoln FlowMaster II

Summary of Contents for SKF Lincoln FlowMaster II

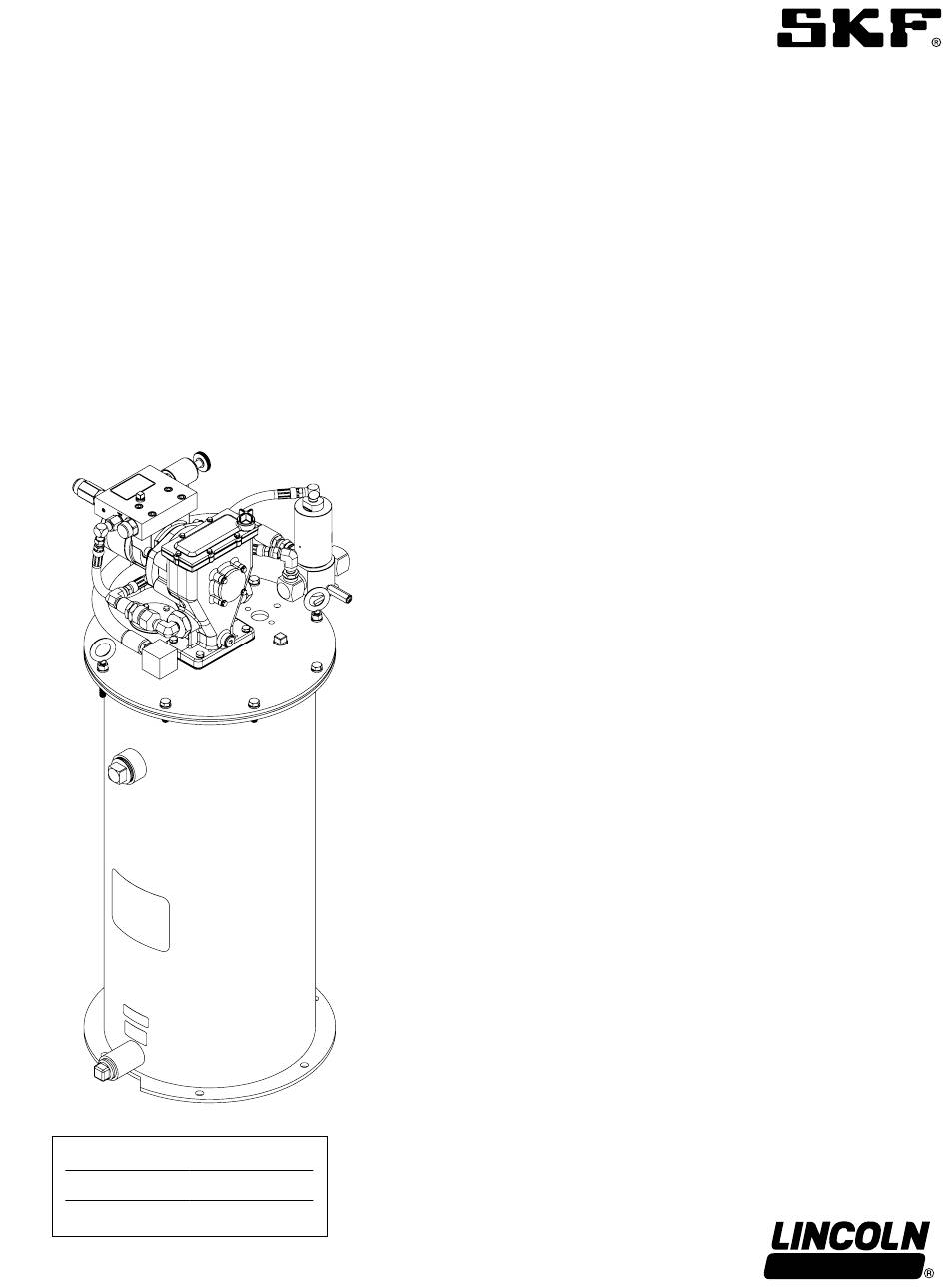

  • Page 1 User and maintenance instructions FlowMaster II rotary driven hydraulic pump Model 85759, series “A” Date of issue November 2023 Form number 404692 Version...

  • Page 2: Table Of Contents

    Contents Declaration of Incorporation * ..U.K. Declaration of Incorporation * . . Safety * ......Usage .

  • Page 3: Declaration Of Incorporation

    5148 N. Hanley Road St. Louis, MO 63134 U.S.A. TEL: +1 (314) 679-4200 FAX: +1 (314) 679-4367 Authorized to compile the technical file: SKF Lubrication Systems Germany GmbH Heinrich-Hertz-Straße 2-8 69190 Walldorf, Germany TEL: +49 (0) 6227-330 EMAIL: robert.collins@skf.com WEBSITE: www.skf.com...

  • Page 4: U.k. Declaration Of Incorporation

    Lincoln Industrial Corporation 5148 N. Hanley Road St. Louis, MO 63134 U.S.A. TEL: +1 (314) 679-4200 FAX: +1 (314) 679-4367 Authorized to compile the technical file: SKF (U.K.) Limited 2 Canada Close Banbury, Oxfordshire, OX16 2RT, GBR EMAIL: robert.collins@skf.com WEBSITE: www.skf.com This U.K.

  • Page 5: Safety

    Safety * Explanation of signal CAUTION  Do not operate equipment without words for safety wearing personal protective gear. The assembly must be installed, maintained Wear eye protection. Protective and repaired exclusively by persons familiar equipment such as dust mask, non-skid with the instructions.

  • Page 6: Usage

    Usage Description Appropriate use Operation with system controller Model 85759 is a pumping unit designed to • Pump on this unit is exclusively designed operate a Centro-Matic lubrication system. to pump and dispense lubricants using Unit includes a vent valve to relieve line hydraulic power only.

  • Page 7: Dimensions

    Fig. 1 Dimensions 18.86 in ( 479 mm ) ∅ 15.1 in (384 mm) ∅ 13.8 in (352 mm) ∅ 0.50 in (13 mm) 40° 20° 37.43 in (951 mm)

  • Page 8: Installation

    Installation Operation Maintenance and repair Fill reservoir Place unit in approximate location making sure electric and hydraulic power connec- General maintenance tions are accessible. 1 Clean area around filling port. 2 Remove lower (22) and upper (20) 1 Mark center locations of six holes at bot- pipe plugs from side of reservoir.

  • Page 9: Outlet Check Service

    Outlet check service Vent valve service Refer to Troubleshooting (page 12) to Refer to Troubleshooting (page 12) to determine if outlet check valve (11) is determine if vent valve (32) is cause of cause of failure. failure († Fig. 4, page 11 and Pump will not build up sufficient lubricant Fig.

  • Page 10: Safety Unloader Valve

    Safety unloader valve Fig. 2 Reservoir cover Safety unloader valve (4) († Fig. 2) is not serviceable. Replace if malfunction is apparent. Upon reassembly, tighten to 10 ft-lbf (13,5 Nm). Safety unloader valve (4) is set to open at 3 750 to 4 250 psi (259 to 293 bar) lubricant pressure.

  • Page 11: Hydraulic Vent Valve (33)

    Fig. 4 Fig. 5 Hydraulic vent valve (33) Cover plug Fig. 6 Grease level sensor port...

  • Page 12: Troubleshooting

    Troubleshooting Condition Possible cause Corrective action Pump does not operate. No hydraulic power to pump. Turn on or connect hydraulic supply to pump. No pressure: • Closed supply line shut off valve. Open shut-off valve. • No power to solenoid valve. Correct electrical fault.
  • Page 13 Fig. IPB 1...

  • Page 14: Service Parts

    Service parts Item Description Part Quantity Item Description Part Quantity Vent hose assembly 270726 Eye bolt 276300 High pressure hose assembly 277441 Hex nut ( -16) 51005 Hydraulic hose assembly 278320 Street elbow ( NPT × NPT) 10160 Safety unloader assembly 90942 Lock washer ( 66246...

  • Page 15: Warranty

    ® SKF, Lincoln, FlowMaster II and Centro-Matic are registered trademarks of the SKF Group. © SKF Group 2023 The contents of this publication are the copyright of the publisher and may not be reproduced (even extracts) unless prior written permission is granted. Every care has been taken to ensure the accuracy of the information contained in this publication but no liability can be accepted for any loss or damage whether direct, indirect or consequential arising out of the use of the information contained herein.
  • Page 16 Gebrauchs- und Wartungsanleitung Hydraulikpumpe FlowMaster II mit Umlaufantrieb Modell 85759, serie „A“ Ausgabedatum November 2023 Formularnummer 404692 Version...
  • Page 17 Inhalt Einbauerklärung * ....Sicherheit * ..... . Gebrauch .

  • Page 18: Einbauerklärung

    5148 N. Hanley Road St. Louis, MO 63134 U.S.A. TEL: +1 (314) 679-4200 FAX: +1 (314) 679-4367 Zur Zusammenstellung der technischen Unterlagen bevollmächtigt: SKF Lubrication Systems Germany GmbH Heinrich-Hertz-Straße 2-8 69190 Walldorf, Deutschland TEL: +49 (0) 6227-330 EMAIL: robert.collins@skf.com URL: www.skf.com...

  • Page 19: Sicherheit

    Sicherheit * Die Montage darf ausschließlich von Personen bedient, gewartet und repariert werden, die mit dieser Anleitung vertraut sind. Bei Nichtgebrauch der Ausrüstung diese stets von der Stromquelle (Elektrizität, Luft oder Hydraulik) trennen. Dieses Gerät erzeugt einen hohen Druck. Beim Betrieb des Geräts ist äußerste Vorsicht geboten.
  • Page 20 Sicherheitssignale  VORSICHT Das Gerät erst nach dem Anlegen einer persönlichen Schutzausrüstung in Betrieb nehmen. HINWEIS Deren Hinweise enthalten nützliche Augenschutz tragen. Bei den ent- Tipps und Empfehlungen sowie sprechenden äußeren Bedingungen Informationen für einen effizienten und angelegte Schutzausrüstungen wie störungsfreien Betrieb.

  • Page 21: Gebrauch

    Gebrauch Beschreibung Bestimmungs- Betrieb mit Systemsteuergerät gemäße Die Modell 85759 ist a pumping unit Pumpe Verwendung für den Betrieb von CentroMatic-Schmier- Bei einer Zeitüberschreitung des Systems- systemen. Sie beinhalten ein teuergeräts wird ein Schmierzyklus aktiviert. Entlüftungsventil zum Ablassen des Das daraufhin eingeschaltete Magnetventil Leitungsdrucks und zum Beschicken der •...

  • Page 22: Abmessungen

    Bild. 1 Abmessungen 18.86 in ( 479 mm ) ∅ 15.1 in (384 mm) ∅ 13.8 in (352 mm) ∅ 0.50 in (13 mm) 40° 20° 37.43 in (951 mm)

  • Page 23: Einbau

    Einbau Betrieb Wartung und Reparatur Tank füllen Die Einheit an einem Ort aufstellen, an dem Strom- und Hydraulikenergie-Anschlüsse Allgemeine Wartung zugänglich sind. 1 Den Bereich rund um den Füllanschluss reinigen. 1 Mittig Löcher im Boden des Schmierstoff- 2 Den unteren (22) und oberen (20) Rohr- •...

  • Page 24: Wartung Des

    Wartung des Wartung des 1 Die Nadel (48) und den Innendurch- messer des Hydraulikzylinders (46) zum Auslassrückschlag- Entlüftungsventils leichteren Zusammenbau mit Öl oder Fett beschichten. ventils Der Fehlersuchtabelle auf Seite 12 Zur 2 Den Ventilsitz (50) beim Zusammenbau Zur Feststellung, ob ein Pumpenversagen Feststellung, ob ein Pumpenversagen vom im Ventilschaft (52) auf 34 Nm (25 ft-lbf) vom Auslassrückschlagventil (11) verursacht...

  • Page 25: Druckbegrenzungs

    Druckbegrenzungs- Bild. 2 Tankdeckel ventil Das Druckbegrenzungsventil (4) († Bild 2) kann nicht gewartet werden. Bei einer offensichtlichen Funktionsstörung ist es zu ersetzen. Beim erneuten Zusammenbau auf ein Anzugsmoment von 13.5 Nm (10 lbf-ft) anziehen. Das Druckbegrenzungsventil (4) ist so eingestellt, dass es sich bei einem Schmiermitteldruck von 259 to 293 bar (3 750 to 4 250 psi) öffnet.

  • Page 26: Hydraulikentlüftungsventil (33)

    Bild. 4 Bild. 5 Hydraulikentlüftungsventil (33) Deckelstopfen Bild. 6 Fettstandsensor-Anschluss...

  • Page 27: Fehlerbehebung

    Fehlerbehebung Zustand Mögliche Ursache Korrekturmaßnahme Pumpe läuft nicht. Keine Hydraulikenergiezufuhr zur Pumpe. Hydraulikenergiezufuhr zur Pumpe einschalten oder anschließen. Keine Anzeige auf dem Messgerät: • Förderleitungs-Absperrventil ist geschlossen. • Absperrventil öffnen. • Keine Stromzufuhr zum Magnetventil. • Elektrischen Fehler beheben. • Defekter Magnet. •...
  • Page 28 Bild. IPB 1...

  • Page 29: Ersatzteile

    Ersatzteile Artikel Beschreibung Teil Menge Artikel Beschreibung Teil Menge Entlüftungsschlauch-baugruppe 270726 1 Ringbolzen 276300 Hochdruckschlauch-Baugruppe 277441 Sechskantmutter ( -16) 51005 Hydraulikschlauchbaugruppe 278320 1 Winkelstück ( NPT × NPT) 10160 Druckbegrenzungsventil-Baugruppe 90942 Sicherungsscheibe ( 66246 Adapter ( NPT × NPT) 14612 Sechskant-Kopfschraube ( -18 ×...

  • Page 30: Garantie

    ® SKF und Lincoln sind eingetragene Marken der SKF Gruppe. © SKF Gruppe 2023 Nachdruck, auch auszugsweise, nur mit unserer vorherigen schriftlichen Genehmigung gestattet. Die Angaben in dieser Druckschrift wurden mit größter Sorgfalt auf ihre Richtigkeit hin überprüft. Trotzdem kann keine Haftung für Verluste oder Schäden irgendwelcher Art übernommen werden, die sich mittel-...
  • Page 31 Instrucciones del usuario y de mantenimiento Bomba hidráulica giratoria FlowMaster II Modelo 85759, serie “A” Fecha de emisión noviembre 2023 Número de formulario 404692 Versión...
  • Page 32 Contenido Declaración de incorporación * ..Seguridad * ..... . Uso ......Descripción .

  • Page 33: Declaración De Incorporación

    5148 N. Hanley Road St. Louis, MO 63134 U.S.A. TEL: +1 (314) 679-4200 FAX: +1 (314) 679-4367 Autorizado para compilar el archivo técnico: SKF Lubrication Systems Germany GmbH Heinrich-Hertz-Straße 2-8 69190 Walldorf, Germany TEL: +49 (0) 6227-330 CORREO ELECTRÓNICO: robert.collins@skf.com URL: www.skf.com...

  • Page 34: Seguridad

    Seguridad * El montaje debe ser operada, mantenida y reparada exclusivamente por personas familiarizadas con las instrucciones de operación. Desconecte siempre la fuente de alimentación (eléctrica, neumática o hidráulica) de el equipo cuando no se use. Este equipo produce una presión alta. Se debe tener mucho cuidado al operar este equipo, ya que las fugas de material de los componentes sueltos o rotos pueden...
  • Page 35 Señales de seguridad  PRECAUCIÓN No opere los equipos sin equipos pro- tectores personales puestos. NOTA Lleve protectores para los ojos. Los Hace hincapié en recomendaciones equipos protectores como la máscara útiles así como en información para una contra el polvo, los zapatos de seguridad operación eficiente y sin problemas.

  • Page 36: Uso

    Descripción Uso apropiado Operación con controlador de sistema El modelo 85759 es unidades de bombeo • La bomba de esta unidad está diseñada diseñadas para hacer funcionar el sistema exclusivamente para bombear y distribuir de lubricación Centro-Matic. Las unidades lubricantes usando energía hidráulica El ciclo de lubricación se iniciará...

  • Page 37: Dimensiones

    Fig. 1 Dimensiones 18.86 in ( 479 mm ) ∅ 15.1 in (384 mm) ∅ 13.8 in (352 mm) ∅ 0.50 in (13 mm) 40° 20° 37.43 in (951 mm)

  • Page 38: Instalación

    Instalación Operación Mantenimiento y reparación Llenado del depósito Coloque la unidad en un lugar aproximado donde las conexiones eléctricas e hidráulicas Mantenimiento sean accesibles. 1 Limpie el área alrededor del orificio de general llenado. 1 Marque las posiciones centrales de los 2 Quite los tapones de tubo superior (20) agujeros en el fondo del depósito.

  • Page 39: Servicio Del Retenedor De Salida

    Servicio del Servicio de la válvula 1 Recubra la aguja (48) y el interior del retenedor de salida de descarga cilindro hidráulico (46) con aceite o grasa para facilitar el armado. 2 Después de rearmar, apriete el asiento Consulte Resolución de problemas Consulte Resolución de problemas de la válvula (50) en el cuerpo (52) (página 12) para determinar si la válvula de...

  • Page 40: Válvula Del Descargador De Seguridad

    Válvula del Fig. 2 descargador de Cubierta del depósito seguridad No se puede efectuar la reparación de la válvula del descargador de seguridad (4) († Fig. 2). Reemplace si el funcionamiento defectuoso es aparente.Después del rearmado, apriete a 13.5 Nm (10 lbf-pie). La válvula del descargador de seguridad (4) está...

  • Page 41: Válvula De Descarga Hidráulica

    Fig. 4 Fig. 5 Válvula de descarga hidráulica (33) Tapón de la cubierta Fig. 6 Puerto del sensor de nivel de grasa...

  • Page 42: Resolución De Problemas

    Resolución de problemas Condición Causa posible Acción correctora La bomba no funciona. No hay energía hidráulica de bombeo. Turn on or connect hydraulic supply to pump. No indica presión: • Válvula de corte de la tubería de suministro cerrada. • Abra la válvula de corte. •...
  • Page 43 Fig. IPB 1...

  • Page 44: Piezas De Servicio

    Piezas de servicio Artículo Descripción Pieza Cantidad Artículo Descripción Pieza Cantidad Conjunto de manguera de descarga 270726 Cáncamo 276300 Conjunto de manguera de alta presión 277441 Tuerca hexagonal ( -16) 51005 Conjunto de manguera hidráulica 278320 Codo machihembrado ( 10160 ×...

  • Page 45: Garantía

    ® SKF y Lincoln son marcas registradas del grupo SKF. © Grupo SKF 2023 El contenido de esta publicación es propiedad de los editores y no puede reproducirse (incluso parcial- mente) sin autorización previa por escrito. Se ha tenido el máximo cuidado para garantizar la exactitud de la información contenida en esta publicación, pero no se acepta ninguna responsabilidad por pérdi-...
  • Page 46 Instructions d’utilisation et de maintenance Pompe hydraulique FlowMaster II à entraînement rotatif Modèle 85759, série « A » Date de parution novembre 2023 Numéro de formulaire 404692 Version...
  • Page 47 Table des matières Déclaration d’incorporation * ..Sécurité * ......Utilisation ......Description.

  • Page 48: Déclaration D'incorporation

    Autorisé à compiler le fichier technique : SKF Lubrication Systems Germany GmbH Heinrich-Hertz-Straße 2-8 69190 Walldorf, Allemagne TEL : +49 (0) 6227-330 COURRIEL : robert.collins@skf.com SITE WEB : www.skf.com Cette déclaration d’incorporation est émise et est conforme aux normes harmonisées Les exigences EHSR (Essential Health and sous la responsabilité...

  • Page 49: Sécurité

    Sécurité * Le montage doit être utilisée, maintenue et réparée exclusivement par des personnes qui connaissent bien les instructions d’utilisation. Toujours déconnecter la source d’alimentation (électricité, air ou hydraulique) de l’équipement lorsque celle-ci n’est pas utilisée. Cet équipement génère une haute pression.
  • Page 50 Signaux de sécurité REMARQUE  Ne pas utiliser cet équipement sans porter du matériel de protection individuelle. REMARQUE Met l’accent sur des conseils et Porter une protection des yeux. Un recommandations utiles ainsi que sur équipement de protection comme un les informations pour un masque anti-poussière, des chaussures fonctionnement efficace et sans...

  • Page 51: Utilisation

    Utilisation Description Utilisation Fonctionnement appropriée avec unité de Le modèle 85759 est un de ensemble de commande de pompage conçus pour faire fonctionner un système de lubrification Centro-Matic. • La pompe de cet ensemble est exclusive- système Le ensemble incluent une soupape de mise à ment conçue pour pomper et distribuer l’air libre pour libérer la pression de canalisa- des lubrifiants en utilisant une puissance...

  • Page 52: Dimensions

    Fig. 1 Dimensions 18.86 in ( 479 mm ) ∅ 15.1 in (384 mm) ∅ 13.8 in (352 mm) ∅ 0.50 in (13 mm) 40° 20° 37.43 in (951 mm)

  • Page 53: Installation

    Installation Fonctionnement Maintenance et réparation Remplir le réservoir Placer l’ensemble dans un emplacement approximatif, en s’assurant qu’il est possible Maintenance d’accéder aux connexions d’alimentation 1 Nettoyer la zone autour du port de électrique et hydraulique. remplissage. générale 2 Retirer les bouchons du tuyau 1 Marquer les emplacements centraux des inférieur (22) et du tuyau supérieur (20) trous dans le fond du réservoir.

  • Page 54: Entretien Du Clapet De Refoulement

    Entretien du clapet Entretien de la 1 Recouvrir l’aiguille (48) et le diamètre intérieur du cylindre hydraulique (46) de refoulement soupape de mise à avec de l’huile ou de la graisse pour faciliter l’assemblage. l’air libre Se reporter à la section Dépannage (page 12) 2 Serrer le siège de clapet (50) dans le pour déterminer si le clapet de Se reporter à...

  • Page 55: Couvercle De Réservoir

    Vanne de décharge Fig. 2 de sécurité Couvercle de réservoir La valve de décharge de sécurité (4) († Fig. 2) ne peut pas faire l’objet d’un entretien. La remplacer si un défaut de fonctionnement est apparent.Lors du réassemblage, serrer à 13,5 Nm (10 lbf pi) La vanne de décharge de sécurité...

  • Page 56: Soupape De Mise À L'air Libre Du Circuit Hydraulique (33)

    Fig. 4 Fig. 5 Soupape de mise à l’air libre du circuit hydraulique (33) Bouchon de couvercle Fig. 6 Port de capteur de niveau de graisse...

  • Page 57: Dépannage

    Dépannage Situation Cause possible Mesures correctrices La pompe ne fonctionne pas. Pas de puissance hydraulique vers la pompe. Mettre l’alimentation hydraulique en marche ou la connecter à la pompe. Pas de pression: • Vanne d’arrêt de la conduite d’alimentation fermée. •...
  • Page 58 Fig. IPB 1...

  • Page 59: Pièces De Rechange

    Pièces de rechange Article Description Pièce Quantité Article Description Pièce Quantité Ensemble de tuyau de mise à l’air libre 270726 Boulon à œil 276300 Ensemble de tuyau haute pression 277441 Écrou hexagonal ( -16) 51005 Ensemble de tuyau hydraulique 278320 Coude mâle et femelle ( NPT ×...

  • Page 60: Garantie

    écrite préalable. Le plus grand soin a été apporté à l’exactitude des informations données dans cette publication mais SKF décline toute responsabilité pour les pertes ou dommages directs ou indirects découlant de l’utilisation du contenu du présent document.

This manual is also suitable for:
