10904020
10904030
10904040
Luci della Ribalta srl, Via Berna 14, 46042 Castel Goffredo mn Italy. tel +39 0376 771 777 ‐ fax +39 0376 772 140 ‐ email info@ldr.it
istruzioni per l'uso
operating instructions
Bedienungsanleitung
instrucciones de manejo
mode d'emploi
gebruiksaanwijzing

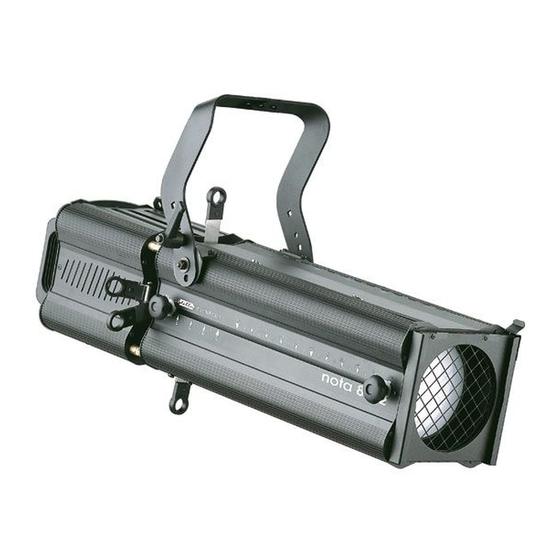

Tono 8/22 Plus
Tono 18/36 Plus
Tono 30/55 Plus
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for LDR Tono 8/22 Plus
Summary of Contents for LDR Tono 8/22 Plus
- Page 1 Bedienungsanleitung instrucciones de manejo mode d'emploi gebruiksaanwijzing Tono 8/22 Plus 10904020 Tono 18/36 Plus 10904030 10904040 Tono 30/55 Plus Luci della Ribalta srl, Via Berna 14, 46042 Castel Goffredo mn Italy. tel +39 0376 771 777 ‐ fax +39 0376 772 140 ‐ email info@ldr.it...
-
Page 2: Table Of Contents
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 ENGLISH – TABLE OF CONTENTS Important safety norms …………………………………………………………………….... page 2 1. Check box content……………………………………………………………………………. page 3 2. Weight and dimensions…………………………………………………….... page 4 3. Choosing the lamp …………………………………………………………….……………. page 4 4. Lamp‐holder setting ………………………………………………………………………… page 4 5. Installation or replacement of the lamp…………………………………….…….. page 4 6. Mounting/replacement of the iris diaphragm………………………………….. page 5 7. Mounting /replacement of the gobo‐holder……………………………………. page 5 8. Important notice before the installation / installation…………………….. page 5 9. Wiring……………………………………………………………………………………………. . page 6 10. Voltage……………………………………………………………………………………………. page 7 11. Mechanical operation……………………………………………………………………… page 7 12. Connect to the power supply …………….………………………………………….… ... -
Page 3: Important Safety Norms
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 ENGLISH Thanks for having chosen Luci della Ribalta srl. We hope our products and services meet your requirements, but should this not be the case, we kindly ask you to contact us directly to help us supply you and all our customers with better and better quality. The product you purchased has been manufactured with maximum care and selected components, but should you, for reasons beyond our control, have received it damaged, we kindly ask you to contact the dealer who ... -
Page 4: Check Box Content
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 fixing and replacement of any component of this product must be carried out exclusively by professional personnel in conformity with the relevant safety and health standards of the country where the product is used and only with original manufacturer’s components. replacement of any part of the wiring system must be carried out exclusively by professional personnel in compliance with the original wiring diagrams and with components identical or compatible with those originally fitted. installation of this product must be exclusively carried out by professional personnel in compliance with the safety norms in force in the country where the product is used. ... -
Page 5: Weight And Dimensions
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 Should one or more items miss, we kindly ask you to contact your dealer immediately. WEIGHT AND DIMENSIONS Tono 8/22 Plus Tono 18/36 Plus Tono 30/55 Plus net weight: 14.7 kg net weight: 14.0 kg net weight: 13.7 kg gross weight: 18.0 kg gross weight: 17.0 kg gross weight: 16.2 kg packing: 100x41x41cm packing: 83x41x41cm packing: 72x41x41cm CHOOSING THE LAMP Should the fixture you have purchased have been delivered without lamp, please refer to the “Compatible Lamps” section on the LDR product’s specification sheet or choose from one of the below‐listed lamps: 2000W GY16 ... -
Page 6: Important Notice Before The Installation / Installation
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 MOUNTING / REPLACING THE IRIS DIAPHRAGM – A20100707 not supplied An iris diaphragm, available as separate accessory under part #A20100707, and featuring 20 leaves, allows to size the beam from a maximum aperture of 68mm/2.67in to a minimum of 5mm/0.19in. In order to fit or replace the iris diaphragm please: Using a Phillips screw‐driver remove the two cross‐head screws from the sides of the iris plate. Slide the diaphragm in the gate area – bent metal wings must look to the lamp‐house Tighten the screws. MOUNTING / REPLACING THE GOBO‐HOLDER – not supplied Tono profile spots can be fitted with a gobo holder – not supplied in standard delivery but obtainable as a separate accessory, for the projection of: A‐or B‐size metal gobos part # A20100807 A‐size glass gobo part # A20100807/A B‐size glass gobo part # A20100807/B The gobo holder must be inserted in the gate area instead of the iris diaphragm. Usage of both accessories at the same time is not possible. In order to fit or replace a gobo holder, please: Remove the iris diaphragm if fitted (see above) ... -
Page 7: Wiring
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 As the stirrup does not rotate around the lamp‐house, in case you need to mount the luminaire on a stand or bracket you will have to remove the stirrup from its original position and re‐mount it on the sets of holes (2x on each side) positioned on the rear lower profiles of the lens‐tube, as follows. Position the Nota on a solid and stable work‐bench With the aid of a M5 cross‐head screw‐driver slacken and remove all the 4 screws holding the stirrup to the lens‐tube Lift the stirrup and re‐position the screws Remove the 4x M5 screws from the lower sets of holes Position the stirrup on the 4x holes, making sure its bend looks to the front of the luminaire Strongly tighten the 4 screws If not supplied choose a suitable clamp or spigot and make sure it is correctly fixed and strongly tightened to the stirrup according to the clamp’s / spigot manufacturer’s instructions If not supplied choose a suitable safety cable or bond. Clamp it to the eyelet provided on the upper rear part of the luminaire (see picture here below), run it twice around the stirrup and the structure the luminaire is hung to so as to bond them together and close the loop. When tilting the unit make sure the knob blocking the stirrup is strongly tightened at any time and that the luminaire can hold the desired tilt angle WIRING Before being connected to the mains power, this unit may need to be wired with a suitable plug if not already installed. Make sure the plug you are using is rated for the product’s power load and it conforms to the electrical standards of the country where the unit is being used. ... -
Page 8: Voltage
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 the letter E or with the symbol or coloured in green or in green‐yellow The blue wire must be connected to the connection point marked with the letter N or coloured in black The brown wire must be connected to the connection point marked with the letter L or coloured in red Before you finally position this product for use, temporarily connect it to a properly fused ... -
Page 9: Connect To The Power Supply
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 Repeat for any other blade you want to use. Once installed the blades, switch the unit on and choose the desired position of the blades. Beam‐sizing: an accessory iris diaphragm, part # A20100707 can be purchased separately and used to size the beam of the TONO. See relevant chapter in this manual Tilt control: The stirrup is factory‐balanced and fitted with a positive friction clamp controlled by a user‐friendly, effective lever‐knob. Turn the lever anticlockwise to release it, position the profile at the desired tilt angle and turn the lever clockwise to hold the desired position. Press the button at the top of the lever and keep it pressed while turning the lever if you need to change its position. Make sure the lever is strongly tightened at any time during operation CONNECT TO THE POWER SUPPLY Connect the unit to a continuous mains power source Make sure the power supply is protected by a suitable thermal magnetic circuit breaker This fixture must be grounded CLEANING AND MAINTENANCE To ensure maximum performance of the product, a regular maintenance service should be carried out. Please make sure the product is cold and disconnected from power supply when doing this. General maintenance Clean all reflective parts such as lenses opening the product, if necessary. Check the lenses and replace any visibly damaged component. Clean air ducts and fans in order to allow a proper ventilation activity on the product. Check the internal and external wiring and replace any cable which should be damaged by heat or mechanical agents Check the lamp‐holder and make sure the ceramic is not cracked, burnt or anyhow ... -
Page 10: Warranty
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 WARRANTY Our warranty covers all structural and manufacture defects for one year from the date you purchased this product. In case of complaints we strongly recommend you contact the local dealer who supplied the product to you. In any case please report the serial number of the product. Luci della Ribalta srl reserves the right to modify the present document without prior notice. 9 Luci della Ribalta srl, Via Berna 14, 46042 Castel Goffredo (MN) Italy Tel. +39 0376 771 777 – fax +39 0376 772 140 – email info@ldr.it – web www.ldr.it ... -
Page 11: Importanti Norme Di Sicurezza
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 ITALIANO Grazie per aver scelto Luci della Ribalta srl. Speriamo che i nostri prodotti e servizi soddisfino le vostre esigenze, ma se così non fosse vi preghiamo di contattarci direttamente per aiutarci ad offrire a voi ed a tutti i nostri clienti un servizio sempre migliore. Il prodotto che avete acquistato è stato fabbricato con il massimo della cura e con componenti di elevata qualità. Nel caso in cui, per ragioni indipendenti dalla nostra volontà, l’aveste ricevuto danneggiato, vi preghiamo di contattare il rivenditore che ve l’ha fornito. Per aiutarvi in questa evenienza, abbiamo inserito un modulo di reclamo alla fine di questo manuale. Leggete attentamente questo manuale prima di utilizzare questa apparecchiatura elettrica Le istruzioni qui di seguito riportate assicurano un utilizzo corretto e sicuro del prodotto che avete acquistato. La mancata osservanza delle procedure di installazione, funzionamento, manutenzione ... - Page 12 LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 Questo prodotto deve essere provvisto di un sistema secondario di ancoraggio quale un cavo od una catena di sicurezza. Nel caso in cui tale dispositivo non fosse stato fornito con l’illuminatore acquistatelo separatamente e montatelo come da istruzioni riportate nel relativo capitolo di questo manuale sostituite la lampada, la parabola e le lenti se danneggiate o deformate dal calore. ...
-
Page 13: Controllo Del Contenuto Dell'imballo
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 ATTENZIONE: SUPERFICIE CALDA – RISCHIO DI USTIONE Questo prodotto raggiunge temperature molto elevate. Evitate qualsiasi contatto diretto del corpo e della pelle nuda con le sue parti metalliche CONTROLLO DEL CONTENUTO DELL’IMBALLO Controllate che l’imballo contenga i seguenti articoli: a. illuminatore nel modello acquistato b. telaio porta‐gelatina in metallo, 185x185mm, montato c. rete di protezione in metallo, 185x185mm, montata d. 4 ghigliottine sagomatrici Nel caso in cui mancassero uno o più articoli vi preghiamo di contattare immediatamente il rivenditore che vi ha fornito il prodotto. PESO E DIMENSIONI ... -
Page 14: Installazione O Sostituzione Della Lampada
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 INSTALLAZIONE O SOSTITUZIONE DELLA LAMPADA Oltre a quanto qui sotto indicato vi preghiamo di fare riferimento alle istruzioni ed indicazioni del produttore riportate all’interno della confezione della lampada che avete scelto. assicuratevi che il prodotto sia freddo e scollegato dall’alimentazione in caso di sostituzione utilizzate un’adeguata protezione termica per le mani (es. guanti) nel caso in cui la lampada fosse ancora calda proteggete la lampada da eventuali lesioni o graffi. Non installate o usate lampade incrinate o rotte. Nel caso in cui la lampada si incrini o si rompa, scollegate l’apparecchiatura dall’alimentazione, fate raffreddare e sostituite la lampada non toccate la superficie in vetro della lampada a mani nude. Tracce di unto e grasso ... -
Page 15: Informazioni Importanti Prima Dell'installazione/ Installazione
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 Il porta‐gobo deve essere inserito nell’alloggiamento centrale al posto del diaframma. Non è infatti possibile utilizzare contemporaneamente entrambi gli accessori. Per montare o sostituire il porta‐gobo: Estraete il diaframma, se montato (vedere sopra). Inserite il porta‐gobo nell’alloggiamento centrale – le due ali metalliche devono essere rivolte verso il gruppo‐lampada. Verificate che il porta‐gobo sia posizionato correttamente, facendo pressione sull’impugnatura dell’asta, se necessario ATTENZIONE: La superficie metallica del porta‐gobo raggiunge temperature alte durante l’utilizzo. Attendete sempre che l’apparecchiatura sia fredda prima di rimuoverlo, indossate guanti ed evitate il contatto diretto della pelle con le superfici metalliche. INFORMAZIONI IMPORTANTI PRIMA DELL’INSTALLAZIONE ED INSTALLAZIONE ... -
Page 16: Collegamento Alla Rete Elettrica
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 qui sotto ‐ avvolgete per due volte con il cavo la forcella e la struttura a cui la forcella è fissata e chiudete l’anello del cavo all’interno del moschettone Quando inclinate l’illuminatore assicuratevi che il pomolo di bloccaggio della forcella sia ben stretto e che l’illuminatore mantenga la posizione impostata, soprattutto in presenza di accessori anteriori quali paraluce, scrollers o altri dispositive. COLLEGAMENTO ALLA RETE ELETTRICA Prima di collegare questo prodotto alla rete elettrica, potrebbe essere necessario montare una spina adatta, nel caso in cui il prodotto ne fosse sprovvisto al momento della consegna. ... -
Page 17: Voltaggio
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 VOLTAGGIO Prima dell’utilizzo del sagomatore, leggere l’etichetta prodotto nella parte laterale per verificare il corretto voltaggio. I Nota sagomatori possono essere utilizzati a 100V/120V e 220V/240V e di conseguenza deve essere scelta una lampada adatta. OPERAZIONE MECCANICHE Installazione: il prodotto viene fornito con la forcella montata di serie per l’installazione in sospensione, mediante l’utilizzo di un gancio a C o prodotto analogo. In caso di installazione in appoggio su uno stativo od altro supporto, vedere le istruzioni sopra. ATTENZIONE: il posizionamento del sagomatore deve prevedere un’adeguata ventilazione della lampada. Per la distanza minima da superfici infiammabili ed illuminate, vedete il paragrafo RISCHIO INCENDIO di questo manuale o l’etichetta del prodotto. Controllo zoom: la gamma Tono è disponibile in 3 modelli con angolo di fascio variabile, 8°/22°, 18°/36° e 30°/55°. Il controllo dello zoom viene garantito da duel ergonomici volantini posizionati sul lato destroy anteriore del sagomatore. Il fascio viene modificato regolando la posizione della lente anteriore in relazione a quella posteriore. La lente anteriore definisce la dimensione del fascio, mentre quella posteriore definisce il grado di messa a fuoco ossia la nitidezza o la soffusione dei bordi del fascio o dei tagli delle ghigliottine La distribuzione del fascio (concentrato/omogeneo) è fissa. Ruotate leggermente in senso anti‐orario i volantini dello zoom per sbloccarli e fate scorrere le ... -
Page 18: Collegamento All'alimentazione
controllare i microinterruttori posti sulla parte posteriore dell’unità ed i suoi connettori. Sostituite qualsiasi componente visibilmente danneggiato. Lenti zoom: fate scorrere i pannelli inferiori della scocca anteriore per avere accesso alle lenti e pulitele con un panno morbido. PARTI DI RICAMBIO Tutti i componenti sono disponibili come parti di ricambio. Raccomandiamo l’uso di componenti originali LDR. Nel caso in cui doveste identificare ed ordinare un componente quale parte di ricambio, vi preghiamo di rivolgervi al nostro servizio di assistenza tecnica. 17 Luci della Ribalta srl, Via Berna 14, 46042 Castel Goffredo (MN) Italy Tel. +39 0376 771 777 – fax +39 0376 772 140 – email info@ldr.it – web www.ldr.it ... -
Page 19: Garanzia
LDR Tono 8/22, 18/36 and 30/55 Plus User’s Manual – 2.0 GARANZIA La nostra garanzia copre tutti i difetti strutturali e di assemblaggio per un periodo di 12 mesi dalla data dell’acquisto. In caso di reclami vi preghiamo di contattare il rivenditore che vi ha fornito il prodotto. Luci della Ribalta srl si riserva il diritto di apportare qualsivoglia modifica al presente documento senza previo avviso 18 Luci della Ribalta srl, Via Berna 14, 46042 Castel Goffredo (MN) Italy Tel. +39 0376 771 777 – fax +39 0376 772 140 – email info@ldr.it – web www.ldr.it ... - Page 20 P .iva 01815640204 c.iso IT01815640204 Luci della Ribalta srl, Via Berna 14, 46042 Castel Goffredo MN Italy - tel +39 0376 771777 - web www.ldr.it - email info@ldr.it IT/015/MN/11 VAT registration # It01815640204 - REA MN 198438 - Authorized Exporter #...
- Page 21 Reklamationsformular ‐ formulaire de réclamation ‐ hoja de reclamaciones email: info@ldr.it Azienda ed Indirizzo ‐ Company's name and address ‐ Firmenname und Addresse ‐ Nom et adresse ‐ Nombre y direcciòn _______________________________________________________________________________________________________ _______________________________________________________________________________________________________ Nome del rivenditore da cui il prodotto è stato acquistato ‐ Name of the dealer where you have purchased the product ‐ Namen der Firma, die Ihnen das Produkt verkauft hat ‐ Nom de la société qui vous a vendu ce produit ‐ Nombre de la compañia donde han comprado el producto: ____________________________________________________________________________________________________ 10904020 Tono 8/22 Plus Prodotto difettoso 10904030 Tono 18/36 Plus Faulty product 10904040 Tono 30/55 Plus Defekte s Produkt Produit défectueux Producto defectuoso Descrizione del problema /Problem found/Beschreibung des Defekts/Description du défaut/Descripciòn del problema ________________________________________________________________________________________________________ ________________________________________________________________________________________________________ ________________________________________________________________________________________________________ ________________________________________________________________________________________________________ Data d'acquisto ‐ Date of purchase ‐ Kaufdatum ‐ Date de l'achat ‐ Fecha de compra ________________________ Si prega di allegare prova d'acquisto ‐ Please attach copy of purchase invoice ‐ Bitte Kaufnachweis beilegen ‐ Veuillez joindre une quittance d'achat ‐ Les rogamos incluyan lcopia de la factura de compra. Nome e qualifica ‐ Name and position ‐ Name und Funktion ‐ Nom et fonction ‐ Nombre y cargo ____________________________________________________________________ Data ‐ Date ‐ Datum ‐ Date ‐ Fecha _____________________________...
- Page 22 local de escoamento de residuos, ou a loja na qual efectuou a compra. Richtlinie 2002/96/EU (Elektro- und Elektronik- Altgeräte - WEEE): Benutzerinformationen. Dieses Produkt entspricht Richtlinie WEEE-symbolet (Waste Electrical 2002/96/EU. Das Symbol des auf dem Gerät Electronic Equipment). dargestellten, durchgestrichenen Korbes gibt an, dass Bruken av WEEE-symbolet indikerer at dette Produkt Ende...
- Page 23 Luci della Ribalta srl, Via Berna 14, 46042 Castel Goffredo mn Italy. tel +39 0376 771 777 ‐ fax +39 0376 772 140 ‐ email info@ldr.it...
