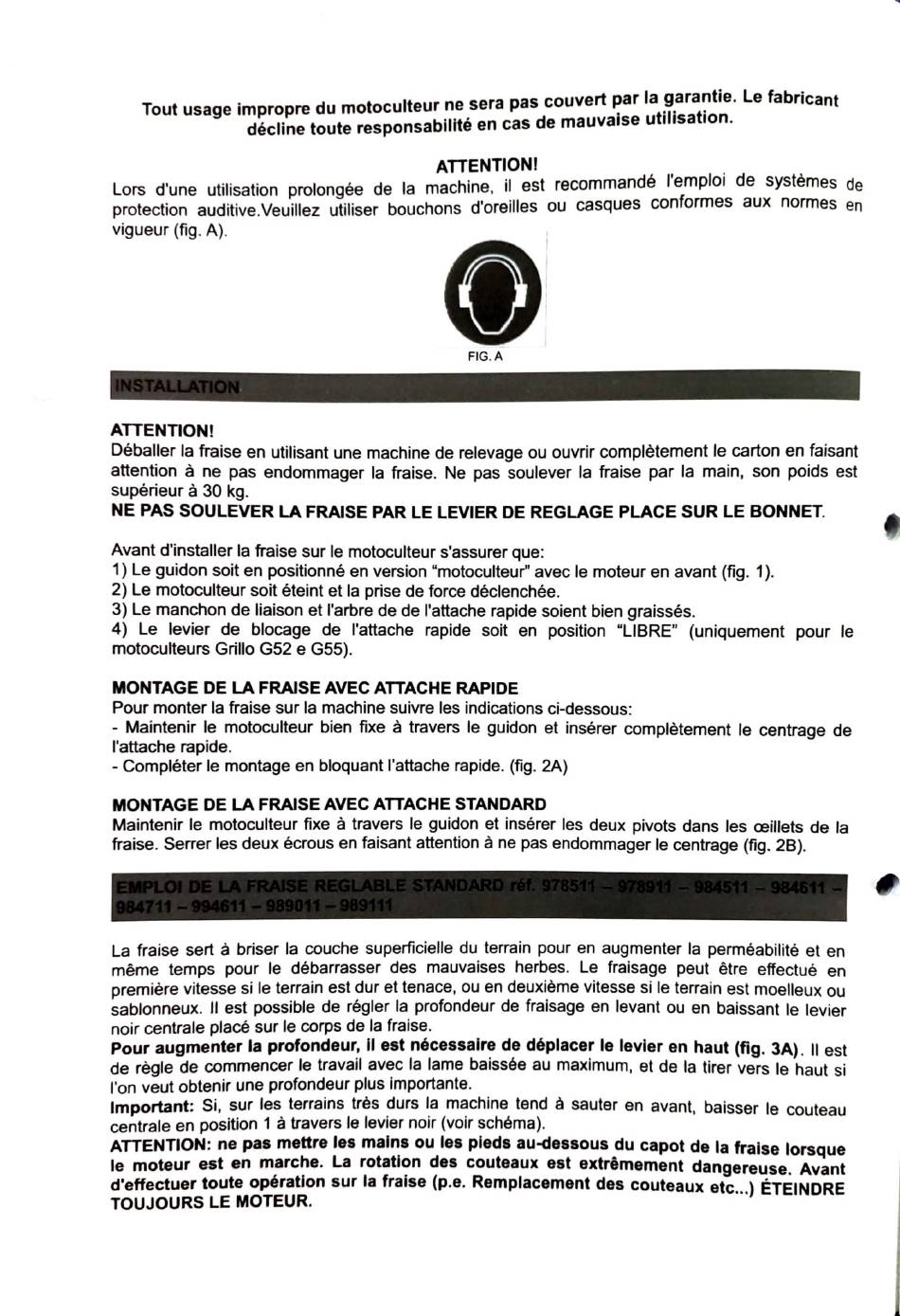

Tout usage impropre du motoculteur ne sera pas couvert par la garantie. Le fabricant
décline toute
responsabilité en cas
de mauvaise utilisation.
ATTENTIONI
Lors d'une utilisation prolongée de la machine, il est recommandé l'emploi de systèmes de
protection auditive.Veuillez utiliser bouchons d'oreilles ou casques conformes aux normes en
vigueur (fig. A).
FIG.A
INSTALLATION
ATTENTION!
Déballer la fraise en utilisant une machine de relevage ou ouvrir complètement le carton en faisant
attention à ne pas endommager la fraise. Ne pas soulever la fraise par la main, son poids est
supérieur à 30 kg.
NE PAS SOULEVER LA FRAISE PAR LE LEVIER DE REGLAGE PLACE SUR LE BONNET
Avant d'installer la fraise sur le motoculteur s'assurer que:
1) Le guidon soit en positionné en version "motoculteur avec le moteur en avant (fig. 1).
2) Le motoculteur soit éteint et la prise de force déclenchée.
3) Le manchon de liaison et l'arbre de de l'attache rapide soient bien graissés.
4) Le levier de blocage de l'attache rapide soit en position "LIBRE (uniquement pour le
motoculteurs Grillo G52 e G55).
MONTAGE DE LA FRAISE AVEC ATTACHE RAPIDE
Pour monter la fraise sur la machine suivre les indications ci-dessous:
Maintenir le motoculteur bien fixe à travers le guidon et insérer complètement le centrage de
l'attache rapide.
-
Compléter
le
montage
en
bloquant
l'attache
rapide.
(fig. 2A)
MONTAGE DE LA FRAISE AVEC ATTACHE STANDARD
Maintenir le motoculteur fixe à travers le guidon et insérer les deux pivots dans les oeillets de la
fraise. Serrer les deux écrous en faisant attention à ne pas endommager le centrage (fig. 2B).
EMPLOI DE LA FRASE REGLABLE STANDARD réf. 978511-978911-984511-984611-
984711-994611-989011-989111
La fraise sert à briser la couche superficielle du terrain pour en augmenter la perméabilit et en
même temps pour le débarrasser des mauvaises herbes. Le fraisage peut être effectué en
première vitesse si le terrain est dur et tenace, ou en deuxi me vitesse si le terrain est moelleux ou
sablonneux. II est pos
noir centrale placé sur le corps de la fraise.
Pour augmenter la profondeur, il est nécessaire de déplacer le levier en haut (fig. 3A). Il est
de règle de commencer le travail avec la lame baissée au maximum, et de la tirer vers le haut si
l'on veut obtenir une profondeur plus importante.
Important: Si, sur les terrains trés durs la machine tend à sauter en avant, baisser le couteau
centrale en position 1 à travers le levier noir (voir schéma).
ATTENTION: ne pas mettre les mains ou les pieds au-dessous du capot de la fraise lorsque
le moteur est en marche. La rotation des couteaux est extrêmement dangereuse. Avant
d'effectuer toute opération sur la fralse (p.e. Remplacement des couteaux etc..) ÉTEINDRE
TOUJOURS LE MOTEUR.
de régler la profondeur de fraisage en levant ou en baissant le levier
