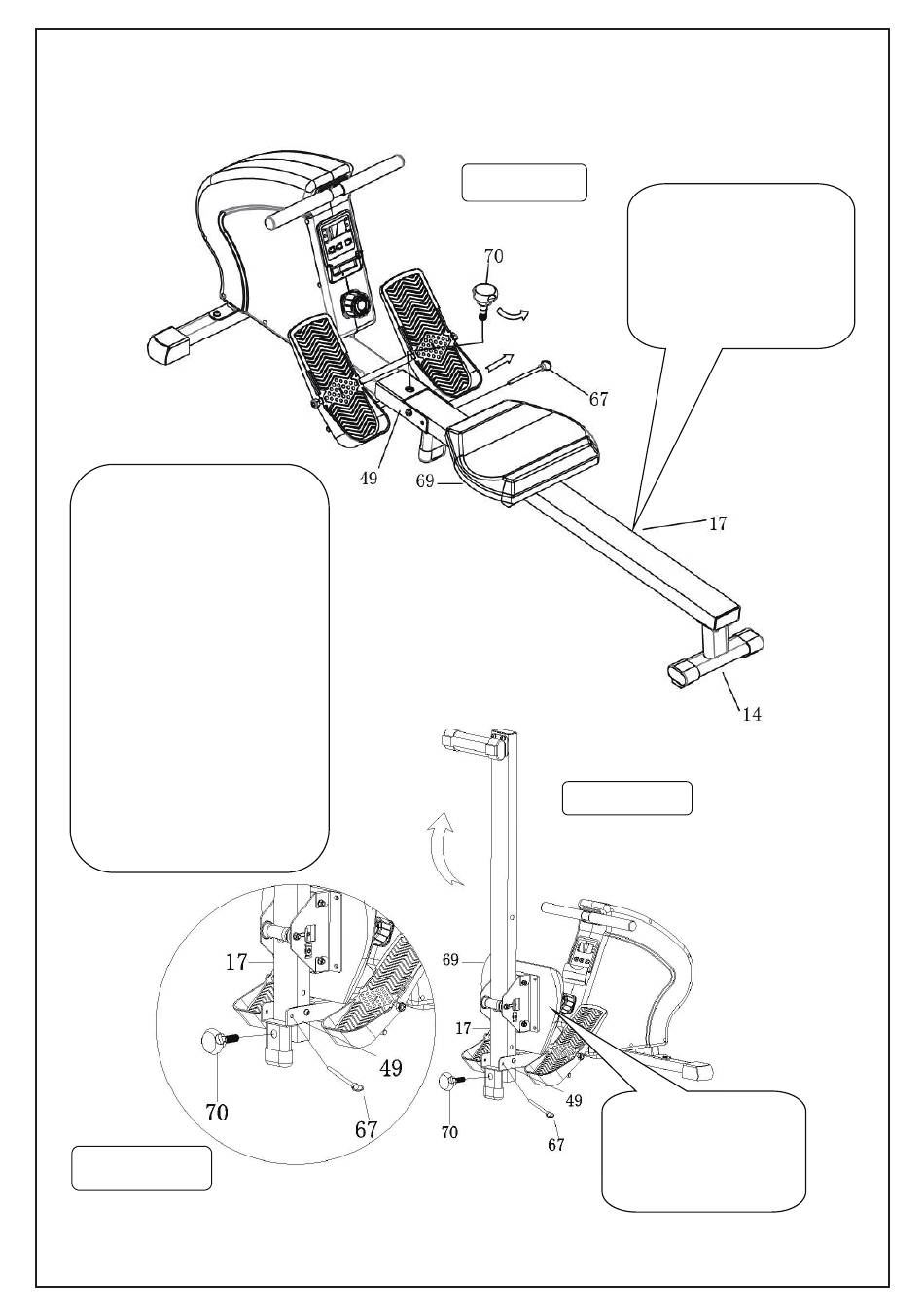

ZUSAMMENKLAPPEN DES RUDERGERÄTS
Wenn Sie das Gerät nicht benutzen,
können Sie die Gleitschiene (Nr. 17)
platzsparend zusammenklappen.
Ziehen Sie den Zugstift (Nr. 67)
heraus und demontieren Sie den
Knopf (Nr. 70) (Abbildung A).
Klappen Sie die Gleitschiene (Nr.
17) in einen senkrechten Winkel.
(Abbildung B)
SICHERHEITSHINWEIS: Der Sitz
(Nr. 69) gleitet nach unten, wenn Sie
die Gleitschiene (Nr. 17) klappen.
Setzen Sie den Zugstift (Nr. 67)
wieder in das Loch am
Hauptrahmen (Nr. 49) ein und
ziehen Sie den Knopf (Nr. 70) an
der Gleitschiene (Nr. 17) fest.
(Abbildung C)
Abbildung C
Abbildung A
Abbildung B
VORSICHT!
Der Sitz (NR. 69) gleitet
nach unten, wenn Sie die
Gleitschiene (Nr. 17)
klappen!
-11-
VORSICHT!
Seien Sie vorsichtig, wenn
Sie die Gleitschiene (Nr. 17)
vertikal zusammenklappen,
da Ihr Kopf die hintere Stütze
(Nr. 14) berühren könnte.
