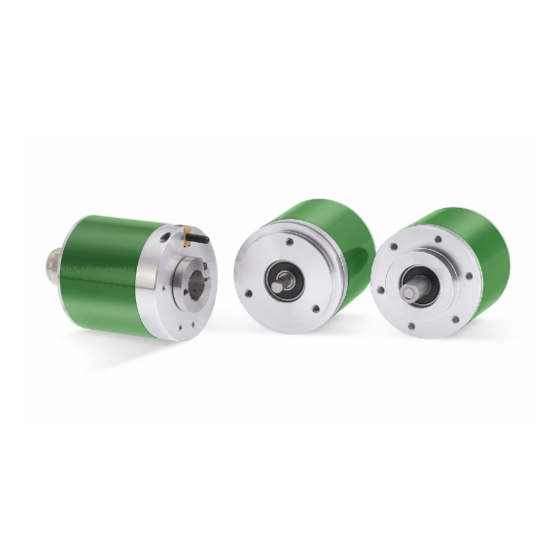

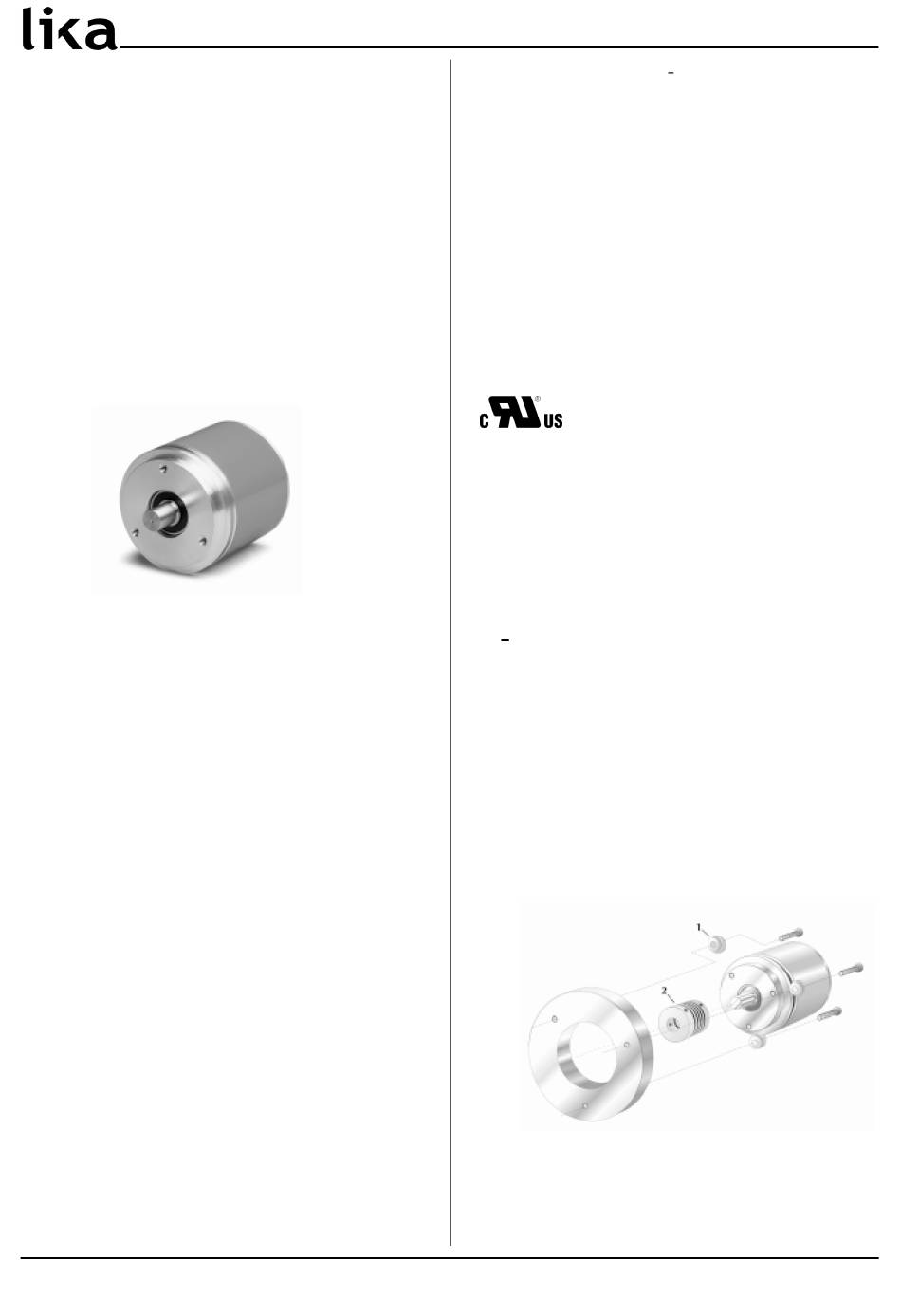

Lika AM 58 P Series User Manual

Manuale d'uso
AMx58x P
Descrizione
L'encoder programmabile LIKA è stato concepito
per avere la massima flessibilità e poter sostituire
pressoché tutte le versioni di encoder assoluti con
uscita parallela o seriale SSI.
La programmazione del dispositivo avviene tramite
interfaccia seriale RS232 e un qualsiasi programma
di Terminal (es. Hyperterminal® di Windows ®).
Elenco sezioni
1 Norme di sicurezza
2 Identificazione
3 Installazione
4 Istruzioni di montaggio
5 Connessioni
6 Funzioni e Impostazioni
7 Ingombri meccanici
1 – Norme di sicurezza
Per i collegamenti elettrici si consiglia di seguire
scrupolosamente le note applicative di carattere
elettrico riportate sul catalogo generale. Con
particolare riferimento alla direttiva 89/336/CEE
sulla compatibilità elettromagnetica si devono
rispettare le seguenti precauzioni:
• Installare l'encoder il più vicino possibile alla
scheda elettronica di controllo.
• Utilizzare sempre
possibilmente "twistati".
• Evitare di far passare il cavo dei segnali
dell'encoder vicino a conduttori che trasportano
segnali di potenza (per es. provenienti
dall'inverter).
• Installare degli appositi filtri EMC (reperibili in
commercio) all'ingresso
dell'encoder (generalmente è sufficiente un
MAN AMx58x P I_E 1.5.doc
AMx58x P
cavi schermati e
dell'alimentazione
filtro a "T" del tipo L C oppure in alternativa un
filtro più complesso).
• Installare l'encoder il più lontano possibile
dall'inverter
nell'impossibilità di farlo schermare in maniera
efficace l'inverter stesso.
• Rispettare i collegamenti elettrici riportati nel
cablaggio fornito assieme all'encoder.
2 – Identificazione
Il dispositivo si identifica dal codice di ordinazione e
dal numero di serie stampati sull'etichetta e
attraverso i documenti di trasporto dello stesso.
File E211871
3 – Installazione
Il dispositivo deve essere installato esclusivamente
in accordo al grado di protezione e la temperatura
di lavoro previsti e deve essere protetto da urti
accidentali, da sfregamenti contro altre parti mobili
nonché da soluzioni acide.
4 Istruzioni di montaggio
L'accoppiamento meccanico fra albero encoder e
albero motore è consigliabile avvenga attraverso un
giunto elastico al fine di garantire la massima
durata delle parti meccaniche dell'encoder stesso.
IMPORTANTE: Si sconsiglia vivamente l'esecuzione
di qualsiasi lavorazione meccanica (foratura,
fresatura, ecc.) sull'albero encoder. Cio' potrebbe
causare gravi danneggiamenti degli organi interni e
l'immediata perdita della garanzia.
Pag. 1/16
presente sulla macchina
www.lika.it
www.lika.biz
o
