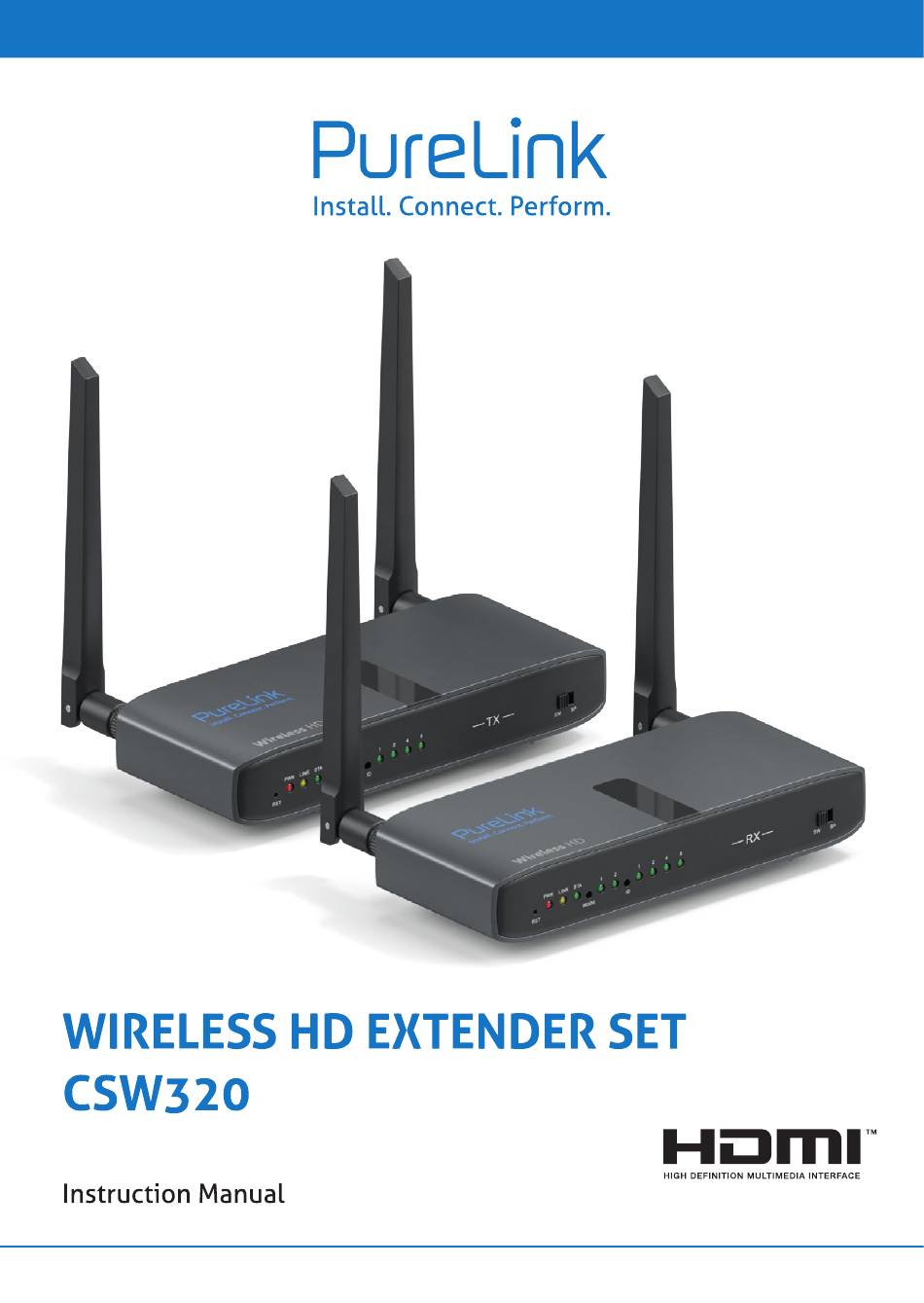

- Page 2 8-13 14-19 20-21...

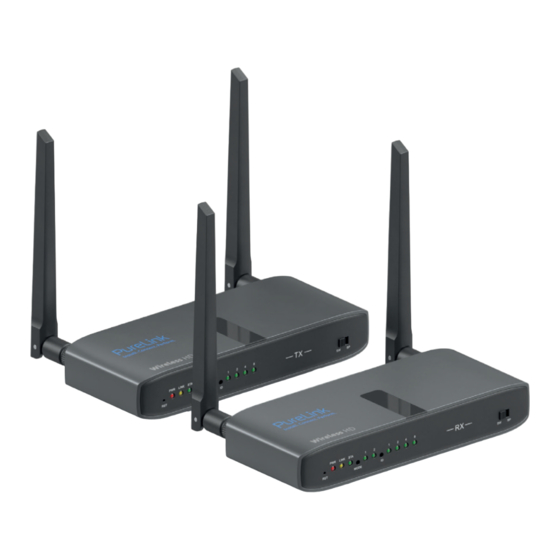

- Page 3 HD projector. The CSW320 is the ideal product for Wireless HD applications. an option. You can use the CSW320 for all of your HD wireless applications, such as home theatre, crossroom HD (room-to-room), classrooms, meeting rooms or for game room applications.
- Page 11 Mode Button Mode Button Mode LED Channel ID LED Channel ID Button...
- Page 13 Mode Button Mode LED Channel ID LED Channel ID Button...
- Page 14 A. Installation 1. Make sure your input AC voltage is compliant to the adapter 2. Only use the power adapter provided with the CSW320. If you use your own adapter, make sure the power output is 12V DC, 1A. 3. In a direct line-of-sight, the maximum range of A/V signal.
- Page 15 B. Connection & Pairing 1. Connection in Splitter Mode (1 to 1) 1. Set the toggle switch on both devices (receiver and transmitter) to "Splitter Mode (SP)". 2. Connect the receiver device (RX - HDMI Out) to a monitor and connect the power supply (12V/1A) to display the output by the receiver (RX).
- Page 16 *Troubleshooting guide: If there is no signal on the monitor (connected to the CSW320 receiver), please make sure that both devices (CSW320 transmitter and receiver) are (1) are switched to "splitter mode” (2) have been paired with each other or repeat the process again.
- Page 17 B. Connection & Pairing 2. Connection in Switch Mode (1 to 1; N to 1) 1. Set the toggle switch on both devices (receiver and transmitter) to "Switch Mode (SW)". 2. Connect the receiver device (RX - HDMI Out) to a monitor and connect the power supply (12V/1A) to display the output by the receiver (RX).
- Page 18 - The RX receiver device must be set to the same signal channel as the paired source in order to output the signal. *Troubleshooting guide: If no signal is seen on the monitor (connected to the CSW320 receiver), please make sure that both devices (CSW320 transmitter and receiver) are (1) are switched to the "switch mode”...
- Page 19 IR receiver. 2. Connect the IR receiver to the CSW320 Receiver. And then place the receiver probe in front. 3. Use the remote control of your source device to control the source from the CSW320 Receiver.
- Page 21 For additional information and support, please visit help : http://www.purelink.de...
- Page 26 2023-08...
- Page 28 31-32 34-38 39-44 45-46...
- Page 36 Mode Button Mode LED Channel ID LED Channel ID Button...
- Page 38 Mode Button Mode LED Channel ID LED Channel ID Button...
- Page 40 B. Anschluss & Pairing 1. Verbindung im Splitter-Modus (1 zu 1) 1. Stellen Sie den Kippschalter an beiden Geräten (Empfänger und Sender) auf „Splitter Mode (SP)“ 2. Verbinden sie das Empfänger-Gerät (RX - HDMI Out) mit einem Monitor und schließen Sie die Stromversorgung (12V/1A) an, um die Ausgabe durch den Empfänger (RX) anzuzeigen.
- Page 41 *Anleitung zur Fehlerbehebung: Wenn auf dem (an den CSW320-Empfänger angeschlossenen) Monitor kein Signal zu sehen ist, vergewissern Sie sich bitte, dass beide Geräte (CSW320 Sender und Empfänger) (1) in den „Splitter-Mode“ geschaltet sind (2) miteinander gekoppelt wurden bzw. wiederholen Sie den Vorgang erneut.
- Page 42 B. Anschluss & Pairing 2. Verbindung im Switcher Modus (1 zu 1; N zu 1) 1. Stellen Sie den Kippschalter an beiden Geräten (Empfänger und Sender) auf „Switch Mode (SW)“ 2. Verbinden sie das Empfänger-Gerät (RX - HDMI Out) mit einem Monitor und schließen Sie die Stromversorgung (12V/1A) an, um die Ausgabe durch den Empfänger (RX) anzuzeigen.
- Page 43 - Das Empfängergerät RX muss auf denselben Signalkanal wie die gekoppelte Quelle eingestellt sein, damit es das Signal ausgibt. *Anleitung zur Fehlerbehebung: Wenn auf dem (an den CSW320 Empfänger angeschlossenen) Monitor kein Signal zu sehen ist, vergewissern Sie sich bitte, dass beide Geräte (CSW320 Sender und Empfänger) (1) in den „Switch-Mode“...
- Page 44 C. IR-Erweiterungsfunktion 1. Schließen Sie den IR-Sender an den CSW320-Sender an. Platzieren Sie dann die IR-Sender Sonde vor dem IR-Empfänger des Quellgeräts. 2. Schließen Sie den IR-Empfänger an den CSW320-Empfänger an. Platzieren Sie dann die Empfänger-Sonde davor. 3. Verwenden Sie die Fernbedienung Ihres Quellgeräts, um die Quelle vom CSW320-Empfänger aus zu steuern.
- Page 46 Für zusätzliche Informationen und Unterstützung besuchen Sie bitte Hilfe: http://www.purelink.de...
- Page 56 2023-08...
