RS ジンバル取り付けプレートの取り付け
映像トランスミッターをDJI RSシリーズのジンバルまたはコールドシューを搭載した互換性
のある他のデバイスと併用する場合は、RSジンバル取り付けプレートが必要です。次の説明
では、例としてDJI RS 3 Proを使用しています。

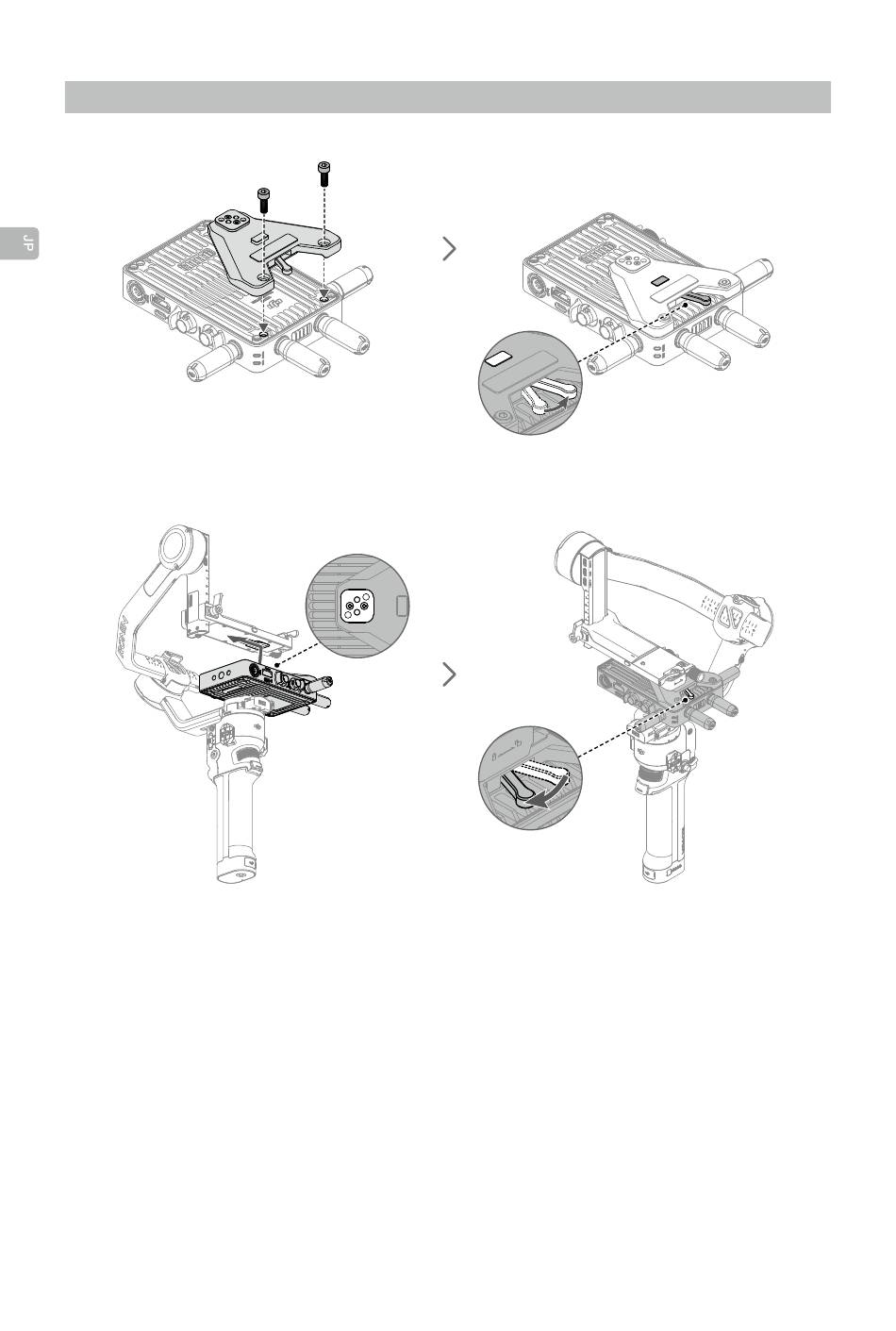

1. ジンバル取り付けプレートを映像トランスミッターの前面に取り付け、2本のM4×12ねじ
で締めます。
2. ジンバル取り付けプレートのレバーを反時計回り（ロック解除マークの方向）に動かし
て、位置決めブロックを下げます。
3. ジンバル取り付けプレートのコールドシューをDJI RS 3 Proに接続します。
4. ジンバル取り付けプレートのレバーを時計回り（ロックマークの方向）に動かして、映像
トランスミッターをロックします。
©
38
2023 DJI All Rights Reserved.
DJI RS 3 Pro
