安装 RS 云台安装板
DJI RS 3 Pro
搭配 DJI RS 系列云台或其他可兼容冷靴接口的设备使用时，需安装 RS 云台安装板。以下描述
以 DJI RS 3 Pro 云台为例。

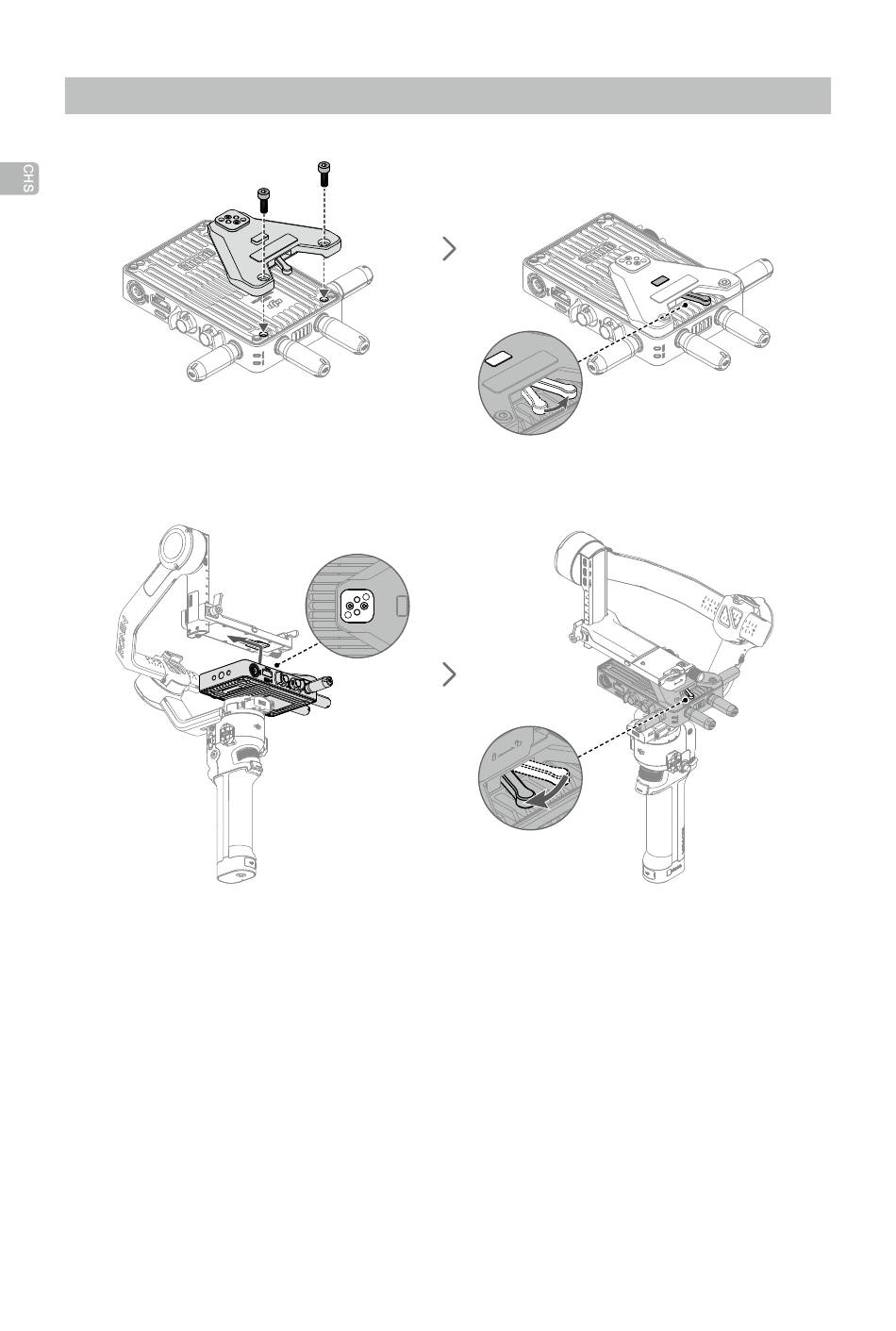

1. 将云台安装板安装至图传发射器正面并旋紧 2 颗 M4×12 螺丝。
2. 逆时针拨动云台安装板拨杆，使云台安装板上的定位凸台下降。
3. 通过云台安装板的冷靴接口将图传发射器安装至 DJI RS 3 Pro 云台。
4. 顺时针拨动云台安装板拨杆以完成安装。
©
