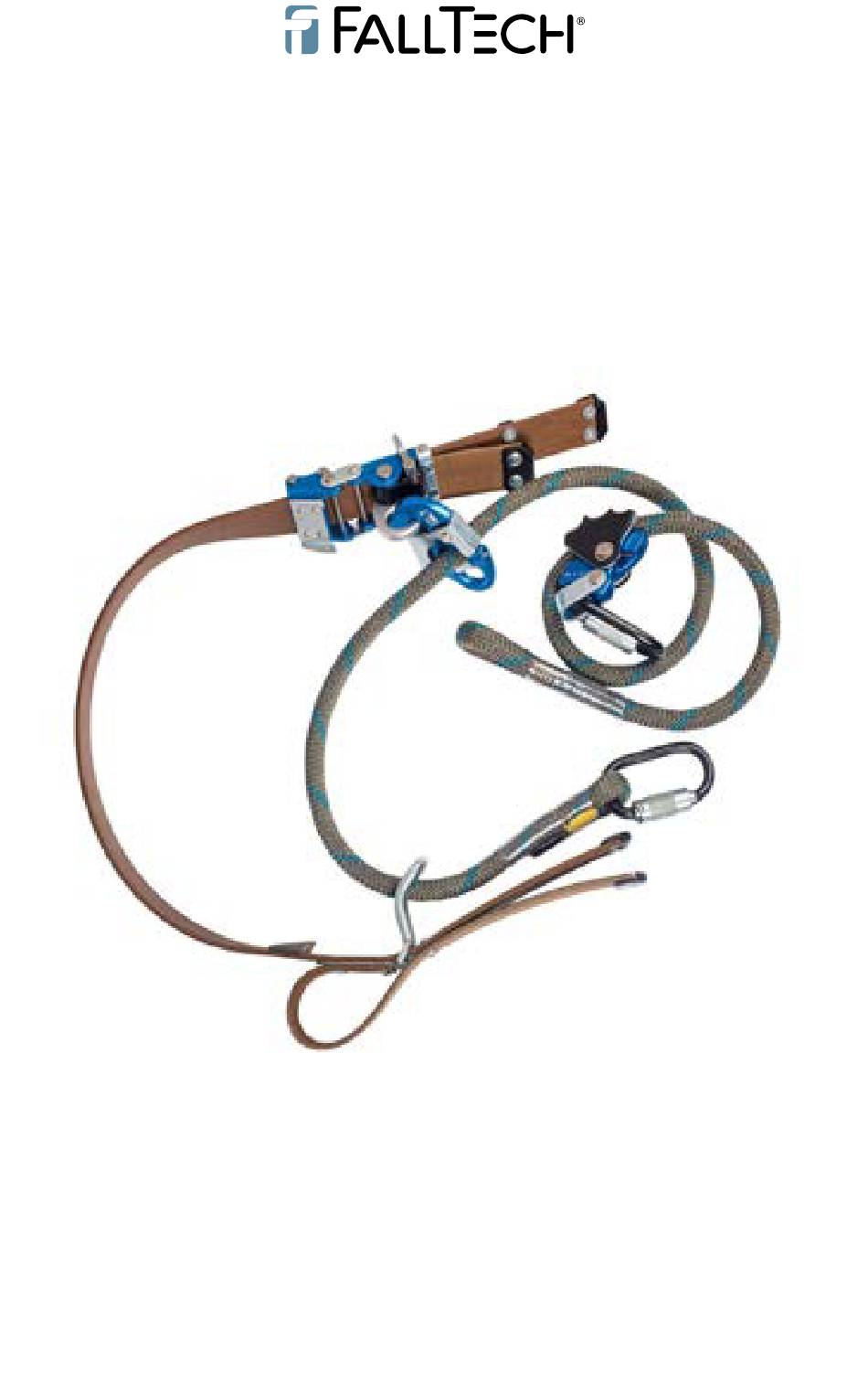

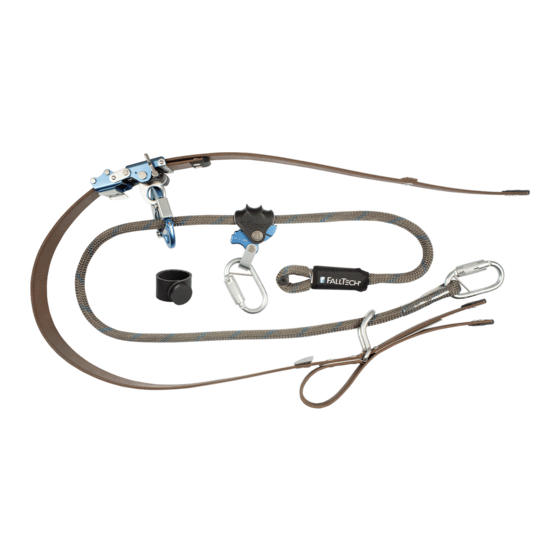

Falltech APEX WPFRD User Instruction Manual

Pro wood pole fall restrict device
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
User Instruction Manual
APEX
Pro Wood Pole
TM
Fall Restrict Device (WPFRD)
This manual is intended to meet the Manufacturer's Instructions as required by the American National
Standards Institute (ANSI) Z359, Canadian Standards Association (CSA) Z259, and American Society for
Testing and Materials (ASTM) F887 and should be used as part of an employee training program as
required by the Occupational Safety and Health Administration (OSHA).
FallTech
1306 South Alameda Street Compton, CA 90221, USA
1-800-719-4619 • 1-323-752-0066
www.FallTech.com
MRFD01 Rev B 102623 EN ES FR
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the APEX WPFRD and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Falltech APEX WPFRD

Summary of Contents for Falltech APEX WPFRD

  • Page 1 Standards Institute (ANSI) Z359, Canadian Standards Association (CSA) Z259, and American Society for Testing and Materials (ASTM) F887 and should be used as part of an employee training program as required by the Occupational Safety and Health Administration (OSHA). FallTech 1306 South Alameda Street Compton, CA 90221, USA 1-800-719-4619 • 1-323-752-0066 www.FallTech.com...

  • Page 2: Table Of Contents

    Table of Contents 1.0 Warnings and Important Information ....3 2.0 Description .............3 3.0 Application .............4 4.0 System Requirements ...........5 5.0 Installation and Use ..........6 6.0 Maintenance, Service and Storage ....13 7.0 Inspection .............13 8.0 Labels ..............16 9.0 Definitions ............17...

  • Page 3: Warnings And Important Information

    Remove from service any equipment that fails inspection. • Do not alter or intentionally misuse this equipment. • Consult FallTech when using this equipment in combination with components or subsystems other than those described in this manual. • Avoid sharp and/or abrasive surfaces and edges.

  • Page 4: Application

    3.0 Application 3.1 Purpose: The FallTech® Wood Pole Fall Restrict Device is a pole-climbing device to be used as part of a personal fall restrict system for use when climbing and working on wood utility poles. 3.2 Personal Fall Restrict System: A Personal Fall Restrict System is an assembly of components and subsystems used to restrict or limit freefall during a fall event.

  • Page 5: System Requirements

    See ANSI Z359.4 and Z359.2. See Section 5 for specific instructions for Pole Top Rescue. 4.0 System Requirements 4.1 Capacity: The Falltech WPFRD is designed for use by a single user with a combined maximum weight of user, tools, clothing, etc., of 425 lbs (191 kg). 4.2 Compatibility of Connectors:...

  • Page 6: Installation And Use

    5.0 Installation and Use WARNING Do not alter or intentionally misuse this equipment. Consult FallTech when using this equipment in combination with components or subsystems other than those described in this manual. All components or subsystems used with the WPFRD discussed in this manual must be in compliance with ANSI Z359, CSA Z259, ASTM F887, and/or OSHA.
  • Page 7 Tail End of the Rope: The tail end of the rope must be retained to prevent tangling or interference with a gaff. FallTech WPFRD rope tail end comes with both a sewn loop for traditional storage on a breakaway hook or a magnetic keeper system for retention.See Figure 5 for...
  • Page 8 Away from Pole 5.3.6 Cleat Performance: The articulating design and forward placement of the cleats on the FallTech WPFRD increases stopping performance and reduces snags. The cleats are designed to engage the pole only in the event of a fall. When the device is impacted, the cleats angle downward and embed themselves into the pole, arresting the fall.
  • Page 9 Figure 11: Strap Adjuster Figure 12: Fixed Web Strap Side Proper Adjustment Side Proper Adjustment Figure 13: Acceptable Inner Rope Orientation 5.3.8 Moving the Rope Adjuster Towards the Pole: Pull your body into the pole to release tension on the rope and pull the tail end of the rope straight towards the pole.
  • Page 10 5.4 Climbing Figure 17: Hold Brown Web Strap Handles 5.4.1 Ascending: 1. Connect the device around the pole about waist high. 2. Adjust the device so that both Cleats are in contact with the pole. 3. Adjust the Rope so that your body is a comfortable distance away from the pole, about 2 feet away.
  • Page 11 Figure 20: Secondary Rope Device Installation Figure 21: WPFRD Connection over Obstruction 5.4.4 Transferring under Obstructions: To cross under an obstruction, the use of a secondary device or system must be used to maintain 100% fall protection tie-off. A secondary work positioning rope device is the recommended and most efficient way to meet this requirement.
  • Page 12 Flip the device 180 degrees as shown in Figure 25. Separate the inner rope component from the outer brown web strap. 3. Using a 1/8” Allen wrench, remove the pin and roller from the snap hook. Then, pull the snaphook off the end of the rope as shown below in Figure 26.

  • Page 13: Maintenance, Service And Storage

    8. Connect the snap hook back into the Adjuster Eye. See Figure 31 above. 9. Feed the eye of the rope through the Fixed Bent D-ring and reconnect the Body Belt Carabiner to the end of the rope. See Figure 32. Final assembly should be a mirror image of the original right- handed configuration.
  • Page 14 7.3 Inspection Checklist: Use Table 1: Guidelines for WPFRD Inspection to inspect the WPFRD. 7.4 Inspection Results: If an inspection reveals defects in or damage to the equipment, inadequate maintenance or activated fall indicators, remove the equipment from service. If any component fails inspection, remove from service immediately.
  • Page 15 Inspection Record Model #:______________________ Serial #:_____________________ Date of Manufacture:__________________ INSPECTION PASS/ CORRECTIVE APPROVED INSPECTOR COMMENTS DATE FAIL ACTION NEEDED...

  • Page 16: Labels

    8.0 Labels The following labels must be present and legible.

  • Page 17: Definitions

    9.0 Definitions The following are general definitions of fall protection terms as defined by ANSI Z359.0-2012. Anchorage: A secure connecting point or a terminating component of a fall protection system or rescue system capable of safely supporting the impact forces applied by a fall protection system or anchorage subsystem.
  • Page 18 Free Fall: The act of falling before a fall protection system begins to apply forces to arrest the fall. Free Fall Distance: The vertical distance traveled during a fall, measured from the onset of a fall from a walking working surface to the point at which the fall protection system begins to arrest the fall. Lanyard: A component consisting of a flexible rope, wire rope or strap, which typically has a connector at each end for connecting to the body support and to a fall arrester, energy absorber, anchorage connector or anchorage.
  • Page 19 APPENDIX A Table 1A: Specifications for Falltech APEX Pro Wood Pole Fall Restrict Devices Pole Materials and Capacity and Model # Product Image Diameter Size Specifications Standards 8180D Web Strap: 4” to 18” Abrasion/Cut Resistant Nylon (102 mm to 458...
  • Page 20 Z259 y la Sociedad Estadounidense de Pruebas y Materiales (ASTM) F887 y debe usarse como parte de un programa de capacitación de empleado requerido por la Administración de Seguridad y Salud Ocupacional (OSHA). FallTech 1306 South Alameda Street Compton, CA 90221, USA 1-800-719-4619 • 1-323-752-0066...
  • Page 21 ÍNDICE 1.0 Advertencias e información importante ..22 2.0 Descripción ............22 3.0 Aplicación .............24 4.0 Requisitos del sistema ........24 5.0 Instalación y uso ..........25 6.0 Mantenimiento, servicio y almacenamiento ..32 7.0 Inspección ............33 8.0 Etiquetas ...............35 9.0 Definiciones ............36...

  • Page 22: Advertencias E Información Importante

    • No modifique o utilice intencionalmente de manera equivocada este equipo. • Consulte con FallTech cuando pretenda utilizar este equipo en combinación con elementos o subsistemas diferentes a los descritos en este manual. • Evite superficies y bordes cortantes y/o abrasivos.
  • Page 23 La Figura 1 a continuación muestra el FallTech WPFRD y todos sus componentes a los que se hará referencia en este manual de instrucciones del usuario. En caso de una caída mientras está en uso, los listones del WPFRD en la correa exterior se apegarán al poste de madera y la cuerda interior se...

  • Page 24: Aplicación

    Consulte la Sección 5 para obtener instrucciones específicas para el rescate en la cima de un poste. 4.0 Requisitos del sistema 4.1 Capacidad: El Falltech WPFRD está diseñado para que lo use un solo usuario con un peso máximo combinado entre usuario, herramientas, ropa, etc., de 425 libras (191 kg). 4.2 Compatibilidad de conectores: Se considera que los conectores son compatibles con los elementos de conexión cuando han sido...

  • Page 25: Instalación Y Uso

    5.0 Instalación y uso ADVERTENCIA No altere ni haga uso indebido intencional de este equipo. Consulte a FallTech cuando utilice este equipo en combinación con componentes o subsistemas distintos a los descritos en este manual. Todos los componentes o subsistemas utilizados con el WPFRD descritos en este...
  • Page 26 El extremo de la cola de la cuerda WPFRD de FallTech viene con un lazo cosido para el almacenamiento tradicional en un gancho separable o un sistema de retenedor magnético para sujeción.
  • Page 27 5.3.6 Rendimiento de listón: El diseño articulado y la ubicación hacia adelante de los listones en el FallTech WPFRD aumenta el rendimiento de frenado y reduce los inconvenientes. Los listones están diseñados para acoplarse al poste solo en caso de caída.
  • Page 28 Figura 9: Escalada suave con listón horizontal Figura 10: Enganche de listón vertical 5.3.7 Ajuste adecuado del dispositivo: Ajuste el dispositivo para que los listones estén en contacto con la madera en ambos lados del poste. Consulte las Figuras 11 y 12. A medida que el diámetro del bastón cambia durante la escalada, es posible que sea necesario reajustar los listones con la finalidad de mantener el contacto con el poste.
  • Page 29 Figura 15: Liberación del ajustador de cuerda Figura 16: Liberación del ajustador de cuerda Figura 17: Sostenga las manijas de la correa tejida marrón 5.4 Escalada 5.4.1 En ascenso: Conecte el dispositivo alrededor del poste a la altura de la cintura. Ajuste el dispositivo de modo que ambos listones estén en contacto con el poste.
  • Page 30 5.4.2 Descendente: 1. Baje lo más cómodamente posible en el dispositivo. 2. Sosteniendo las manijas de las correas, jale su cuerpo hacia el poste. 3. Con un pie retirado del tubo, bloquee la rodilla y apunte por debajo del pie hacia el corazón del tubo y déjese caer.
  • Page 31 3. Desconecte el WPFRD y páselo por la cuerda secundaria. Vuelva a conectar el WPFRD alrededor del poste debajo de la obstrucción como se muestra en la Figura 23 anterior. 4. Retire la cuerda secundaria y continúe su descenso. 5.5 Reconfiguración para zurdos 1.

  • Page 32: Mantenimiento, Servicio Y Almacenamiento

    6. Con una llave de 7/16”, quite la contratuerca y la arandela. Empuje la palanca de apertura manual y retírela de la parte inferior del ajustador. Consulte la Figura 29 anterior. 7. Inserte la palanca de apertura manual a través de la parte superior del ajustador y vuelva a instalar la arandela y la contratuerca como se muestra en la Figura 30 a continuación.

  • Page 33: Inspección

    de la limpieza, extienda o cuelgue todos los componentes para permitir que la unidad se seque al aire. Lubrique las piezas según sea necesario. • NO utilice el calor para secar. • NO intente desarmar el WPFRD de maneras distintas a las descritas en este manual. 6.2 Mantenimiento: Esta unidad no se puede reparar ni reparar.
  • Page 34 PLANILLA DE INSPECCIÓN Nº de modelo:______________________ Nº de serie:_____________________ Fecha de fabricación__________________ Se hace necesaria Fecha de Pasó/no Aprobado Inspector Comentarios una acción c inspección pasó orrectiva...

  • Page 35: Etiquetas

    8.0 Etiquetas Las etiquetas deben estar presentes y ser legibles.

  • Page 36: Definiciones

    9.0 Definiciones Las siguientes son las definiciones generales de los términos que se utilizan en protección contra caídas según lo determina la norma ANSI Z359.0-2012. Anclaje: Punto de conexión seguro o extremo de un elemento integrante de un sistema de protección contra caídas o sistema de rescate, capaz de asimilar de forma segura las fuerzas de impacto que genera un sistema de protección contra caídas o subsistema de anclaje.
  • Page 37 Persona calificada: Persona con un título reconocido o certificado profesional y con amplios conocimientos, capacitación y experiencia en el campo de la protección y rescate de caídas, que es capaz de diseñar, analizar, evaluar y especificar, los sistemas de protección contra caídas y rescate. Gancho: Conector integrado por un soporte en forma de gancho que lleva una compuerta generalmente cerrada, o un arreglo parecido, que se puede abrir para permitir que el gancho reciba un objeto y que cuando se suelta, se cierra automáticamente para retener el objeto.
  • Page 38 Apéndice A Tabla 1A: Especificaciones para dispositivos de restricción de caídas para postes de madera de Falltech Tamaño del Materiales y Capacidad y Modelo # diámetro del Imagen de producto especificaciones estándares poste 8180D Correa tejida: Nylon marrón impregnado de 4”...
  • Page 39 Society for Testing and Materials (ASTM) F887 et doit être utilisé dans le cadre d’un programme de formation requis par l’Occupational Safety and Health Administration (OSHA). FallTech 1306 South Alameda Street Compton, CA 90221, USA 1-800-719-4619 • 1-323-752-0066...
  • Page 40 Table des matières 1.0 Avertissements et informations importantes ..41 2.0 Description ............41 3.0 Utilisation .............43 4.0 Exigences du système .........43 5.0 Installation et utilisation ........45 6.0 Entretien, service et rangement ......52 7.0 Inspection .............52 8.0 Étiquettes .............55 9.0 Définitions ............56...

  • Page 41: Avertissements Et Informations Importantes

    • N’altérez pas l’équipement intentionnellement et utilisez-le correctement. • Consultez FallTech lorsque vous utilisez cet équipement en combinaison avec des composants ou sous-systèmes autres que ceux décrits dans ce manuel. • Évitez les surfaces et les bords tranchants ou abrasifs.
  • Page 42 à hauteur de la taille ou au-dessus. Pour minimiser la distance de chute libre, travaillez le plus près possible du poteau. L’Illustration 1 ci-dessous illustre le WPFRD (dispositif antichute pour poteaux en bois) de FallTech et tous ses composants qui seront référencés tout au long de ce manuel d’instructions de l’utilisateur.

  • Page 43: Utilisation

    4.0 Exigences du système 4.1 Capacité : Le WPFRD (dispositif antichute pour poteaux en bois) de Falltech est conçu pour être utilisé par un seul utilisateur avec un poids maximum combiné de l’utilisateur, des outils, des vêtements, etc., de 191 kg (425 lb).
  • Page 44 Los valores enumerados en la Tabla 1 a continuación son valores atribuidos al peor de los casos según las pruebas de ASTM y CSA. Tableau 1 : FallTech WPFRD (dispositif antichute pour poteaux en bois) attendu Attributs de performance dans des conditions d’escalade normales Rendimiento típico de FallTech...

  • Page 45: Installation Et Utilisation

    Ne modifiez pas ou ne faites pas un mauvais usage intentionnel de cet équipement. Consultez FallTech lors de l’utilisation de cet équipement en combinaison avec des composants ou des sous-systèmes autres que ceux décrits dans ce manuel. Tous les composants ou sous-systèmes utilisés avec le WPFRD (dispositif antichute pour poteaux en bois) abordés dans ce manuel...
  • Page 46 Illustration 5 : Emplacement optimal du support magnétique 5.3.3 Connexion de l’appareil au poteau : Enroulez la sangle en toile imprégnée de néoprène autour de l’arrière du poteau et enroulez la corde autour de l’avant du poteau. Connectez le mousqueton dans l’œillet de réglage avec la porte vers le bas, comme illustré...
  • Page 47 La conception articulée et le placement vers l’avant des crampons sur le WPFRD (dispositif antichute pour poteaux en bois) de FallTech augmentent les performances d’arrêt et réduisent les accrocs. Les taquets sont conçus pour engager le poteau uniquement en cas de chute.
  • Page 48 Illustration 13 : Orientation acceptable de la corde intérieure 5.3.8 Déplacer l’ajusteur de corde vers le poteau : Tirez votre corps vers le poteau afin de relâcher la tension sur la corde et tirez l’extrémité de la corde directement vers le poteau. Alternativement, saisissez la corde près du poteau avec une main et tirez l’extrémité...
  • Page 49 Illustration 18 : Position de levage de la sangle 4. Tenez les poignées brunes de la sangle en toile comme démontré à l’illustration 17 ci-dessous. Ne tenez PAS la corde intérieure ou le mousqueton, car cela pourrait empêcher les taquets de s’engager en cas de chute.
  • Page 50 3. Déconnectez le WPFRD du poteau et relevez-le pour le reconnecter au-dessus de l’obstacle. Voir Illustration 21 ci-dessus. 4. Passez le WPFRD à travers la corde secondaire et connectez-le à quelques centimètres au-dessus de l’obstacle. 5. Retirez la corde secondaire et continuez la montée/l’ascension. 5.4.4 Transfert sous obstruction : Pour traverser sous un obstacle, l’utilisation d’un dispositif ou d’un système secondaire doit être utilisée pour maintenir une protection contre les chutes à...
  • Page 51 Illustration 26: Retrait du mousqueton Illustration 27 : Orientation du mousqueton pour gaucher 4. Retournez le mousqueton à 180 degrés et replacez le crochet sur la corde comme illustré à l’Illustration 27 ci-dessus. 5. Réinstallez la goupille et le galet avec la corde au centre du corps du mousqueton comme illustré ci-dessous à...

  • Page 52: Entretien, Service Et Rangement

    Reconnectez le mousqueton dans l’œillet de l’ajusteur. Voir l’illustration 31 ci-dessus. Faites passer l’œillet de la corde à travers l’anneau en D courbé fixe et reconnectez le mousqueton de la ceinture de sécurité à l’extrémité de la corde. Voir l’illustration 32. L’assemblage final doit être une image miroir de la configuration d’origine pour droitier.
  • Page 53 7.2 Fréquence d’inspection : Une inspection est requise avant chaque utilisation. Une inspection par une personne compétente autre que l’utilisateur est requise chaque année. 7.3 Liste de vérification pour l’inspection: Utilisez le Tableau 1 : Directives pour l’inspection du WPFRD (dispositif antichute pour poteaux en bois) pour inspecter le WPFRD (dispositif antichute pour poteaux en bois).
  • Page 54 Registre d’inspection Nº de modèle:______________________ Nº de serie:_____________________ Date de fabrication __________________ MESURES DATE D’ SUCCÈS/ APPROUVÉ INSPECTEUR COMMENTAIRES CORRECTIVES INSPECTION ÉCHEC NÉCESSAIRES...

  • Page 55: Étiquettes

    8.0 Étiquettes Les étiquettes doivent être présentes et lisibles.

  • Page 56: Définitions

    9.0 Définitions Les termes généraux reliés à la protection contre les chutes, tels que définis par l’ANSI Z359.0-2012, se présentent comme suit : Ancrage: Un point de connexion sécurisé ou un composant terminal d’un système de protection contre les chutes ou d’un système de sauvetage capable de supporter en toute sécurité les forces d’impact appliquées par un système de protection contre les chutes ou un sous-système d’ancrage.
  • Page 57 Longe: Composant composé d’une corde flexible, d’un câble métallique ou d’une sangle, qui a généralement un connecteur à chaque extrémité pour se connecter au support du corps et à un système antichute, un absorbeur d’énergie, un connecteur d’ancrage ou un ancrage. Système antichute personnel (SAP): Ensemble de composants et de sous-systèmes utilisés pour arrêter une personne en chute libre.
  • Page 58 Annexe A Tableau 1A : Spécifications des dispositifs de limitation de chute Falltech pour poteaux en bois Dimension du no du Matériels et Capacité et diamètre du Image du produit modèle spécifications normes poteau Sangle en toile : 8180D Nylon marron imprégné...
