This manual is intended to meet the Manufacturer's Instructions as required by ANSI Z359 and should be used as part of an
employee training program as required by OSHA.
This product is part of a personal fall arrest, restraint, work positioning, suspension, or rescue system. A Personal Fall Arrest
System (PFAS) is typically composed of an anchorage and a Full Body Harness (FBH), with a connecting device, i.e., a Shock
Absorbing Lanyard (SAL), or a Self‐Retracting Device (SRD), attached to the dorsal D‐ring of the FBH.
These instructions must be provided to the worker of this equipment. The worker must read and understand the
manufacturer's instructions for each component or part of the complete system. Manufacturer's instructions must be
followed for proper use, care, and maintenance of this product. These instructions must be retained and be kept available
for the worker's reference at all times. Alterations or misuse of this product, or failure to follow instructions, may result in
serious injury or death.
A Fall Protection Plan must be on file and available for review by all workers. It is the responsibility of the worker and the
purchaser of this equipment to assure that workers of this equipment are properly trained in its use, maintenance, and
storage. Training must be repeated at regular intervals. Training must not subject the trainee to fall hazards.
Consult a doctor if there is reason to doubt your fitness to safely absorb the shock of a fall event. Age and fitness seriously
affect a worker's ability to withstand falls. Pregnant women or minors must not use this equipment.
NOTE: For more information consult ANSI Z359
User Instruction Manual

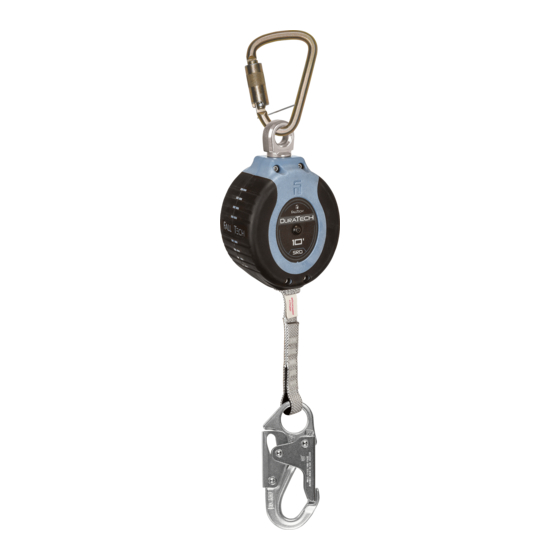

DuraTech® 10' Self Retracting Device
1306 South Alameda Street
Compton, CA 90221, USA
1‐800‐719‐4619
1‐323‐752‐0066
www.FallTech .com
WARNING
FallTech
©2014
MSRD06
032714
Advertisement
Related Manuals for Falltech DuraTech 10’
Summary of Contents for Falltech DuraTech 10’
- Page 1 WARNING This product is part of a personal fall arrest, restraint, work positioning, suspension, or rescue system. A Personal Fall Arrest System (PFAS) is typically composed of an anchorage and a Full Body Harness (FBH), with a connecting device, i.e., a Shock Absorbing Lanyard (SAL), or a Self‐Retracting Device (SRD), attached to the dorsal D‐ring of the FBH. These instructions must be provided to the worker of this equipment. The worker must read and understand the manufacturer's instructions for each component or part of the complete system. Manufacturer's instructions must be followed for proper use, care, and maintenance of this product. These instructions must be retained and be kept available for the worker’s reference at all times. Alterations or misuse of this product, or failure to follow instructions, may result in serious injury or death. A Fall Protection Plan must be on file and available for review by all workers. It is the responsibility of the worker and the purchaser of this equipment to assure that workers of this equipment are properly trained in its use, maintenance, and storage. Training must be repeated at regular intervals. Training must not subject the trainee to fall hazards. Consult a doctor if there is reason to doubt your fitness to safely absorb the shock of a fall event. Age and fitness seriously affect a worker’s ability to withstand falls. Pregnant women or minors must not use this equipment. NOTE: For more information consult ANSI Z359 FallTech 1306 South Alameda Street Compton, CA 90221, USA 1‐800‐719‐4619 1‐323‐752‐0066 www.FallTech .com ©2014 MSRD06 032714 ...
- Page 2 3.5 Personal Fall Arrest System 7. INSPECTION 3.5.1 PFAS Anchorage Strength 7.1 Before Each Use 3.6 Definitions 7.2 Inspection Results 7.3 Inspection procedure 4. INSTALLATION AND OPERATION 4.1. Plan the Personal Fall Arrest System (PFAS) 7.4 After a fall 4.2 Anchorage 7.5 Inspection Record 4.3 Minimum Required Fall Clearance (MRFC) APPENDIX A – Table 1, Table 2, Table 3, Chart 1, Figures 1 – 5 4.3.1 Overhead (Above the D‐ring) Anchorage Condition APPENDIX B – Figures 1 – 13, Acronyms and Abbreviations, Inspection 4.3.2 Non‐Overhead (Below the D‐Ring) Anchorage Condition Record 1. DESCRIPTION The FallTech® 10' DuraTech® Web SRD is a self‐retracting lifeline for those working at height. At the top of the unit, a swiveling aluminum eye provides an attachment point for a self‐closing and self‐locking connector. The SRD body consists of a glass‐filled nylon housing that contains a 10' length of high performance polyethylene and polyester fiber webbing wound onto a spring‐tensioned drum. The leg end of the webbing may be configured with a variety of sewn‐on connectors. A stitched fold in the lifeline functions as a retraction stop and a load indicator. When attached and the worker moves about, the lifeline pays out and retracts, automatically maintaining a taut line. If a fall occurs, a centrifugal pawl mechanism within the drum engages, which applies an internal disc brake, slowing and arresting the fall. For purposes of this manual, the 10' DuraTech Web SRD may be referred to as the SRD, the equipment, the device, the product, or the unit. See Tables 1‐A, 1‐B, 1‐C, 1‐D, and Figure 1 in Appendix A. It is recommended that the user of the equipment discussed in this manual read and understand the entire manual before beginning work. 1.2 Appendices A and B: This manual contains two Appendices, Appendix A and Appendix B. Appendix A contains figures and tables specific to the FallTech 10' DuraTech Web SRD discussed in this manual. Appendix B contains figures and tables applicable to fall protection equipment in general. 1.3 ANSI Standards and OSHA Regulations: ANSI standard Z359.14 sets performance requirements for SRDs, based on dynamic testing. These tests include dynamic performance testing, dynamic strength testing, static strength testing, and retraction tension testing. There are two classes of SRD, Class A and Class B. The SRD discussed in this manual has been tested to and conforms to ANSI Z359.14 standards for a Class B device. The SRD was also tested for static strength per OSHA regulations. See paragraph 3.5.1. 2. APPLICATION 2.1 Purpose: An SRD is designed for use as a component in a PFAS, to provide a combination of worker mobility and fall protection as required for inspection work, general construction, maintenance work, oil production, confined space work or any application where fall protection and worker mobility is required. The DuraTech SRD is intended for Personal Fall Arrest applications only. The SRD is not designed nor suited for use in restraint, personnel riding, ...
-
Page 3: Installation And Use
Self‐closing, self‐locking snap hooks and carabiners are specified by OSHA and ANSI Z359.12. FallTech offers a wide variety of connectors for use with the 10' SRD. See Table 1‐B and Table 1‐C. 3.3 Compatibility of Components: Equipment is designed for use with approved components and subsystems only. Substitutions or replacements made with non‐ ANSI Z359 compliant components or subsystems may jeopardize compatibility of equipment and may affect the safety and reliability of the complete system. When using non‐FallTech components for fall protection, ensure compatibility between the connectors. 3.4 Making Connections: Only use self‐locking snap hooks, rebar hooks, and carabiners with this equipment. Only use connectors that are suitable to each application. Ensure all connections are compatible in size, shape, and strength. Do not use equipment that is not compatible. Visually ensure all connectors are fully closed and locked. Connectors (snap hooks, rebar hooks, and carabiners) are designed to be used only as specified in this manual. See Figure 13 in Appendix B. 3.5 Personal Fall Arrest System: A PFAS is an assembly of components and subsystems used to arrest a person during a fall event. A PFAS is typically composed of an anchorage and an FBH, with an energy absorbing connecting device, i.e., a SAL, an SRD, or a Fall Arrester Connecting Subsystem (FACSS) attached to the dorsal D‐ring of the FBH. PFAS components used with this equipment must meet applicable ANSI Z359 requirements and OSHA regulations. OSHA requires a personal fall arrest system be able to arrest the worker’s fall with a maximum arresting force of 1,800 lbs., and limit the free fall to 6 feet or less. If the maximum free fall distance must be exceeded, the employer must document, based on test data, that the maximum arresting force will not be exceeded, and the personal fall arrest system will function properly. 3.5.1 ANSI Z359.14 Classification: The SRD discussed in this manual is classified by ANSI Z359.14 as a Class B device, which allows for a maximum arrest distance of 54”, an average arrest force of less than 900 lbs., and a maximum free fall of 24”. The SRD discussed in this manual has an arrest distance of less than 44”, and meets ANSI requirements for average arrest force and maximum free fall. NOTE: Arrest distance is one part the Minimum Required Fall Clearance (MRFC) which is determined by taking into account other factors in fall protection. MRFC is discussed in detail in Section 4. 3.6 Personal Fall Arrest System Anchorage Strength: An anchorage selected for PFAS application must have the strength to sustain a static load applied in the direction permitted by the PFAS of at least two times the maximum arrest force permitted when certification exists, or 5,000 lbs. (22.2 kN) in the absence of certification. NOTE: OSHA 1926.502 and 1910.66 requires that anchorages used for attachment of personal fall arrest systems shall be independent of any anchorage being used to support or suspend platforms, and be capable of supporting at least 5,000 lbs. per user attached, or be designed, installed, and used as part of a complete PFAS which maintains a safety factor of at least two. 3.7 Definitions: The following are definitions of terms as defined in ANSI Z359.0‐2012. Authorized Person: A person assigned by the employer to perform duties at a location where the person will be exposed to a fall hazard (otherwise referred to as “user” for the purpose of these instructions). Certified Anchorage: An anchorage for fall arrest, positioning, restraint, or rescue systems that a Qualified Person certifies to be capable of supporting the potential fall forces that could be encountered during a fall or that meet the criteria for a certified anchorage prescribed in this standard. Competent Person: One who is capable of identifying existing and predictable hazards in the surroundings or working conditions which are unsanitary, hazardous, or dangerous to employees, and who has authorization to take prompt corrective measures to eliminate them. Harness Stretch: Amount of vertical travel of the Full Body Harness D‐ring during a fall arrest. Qualified Person: A person with a recognized degree or professional certificate and with extensive knowledge, training, and experience in the fall protection and rescue field who is capable of designing, analyzing, evaluating and specifying fall protection and rescue systems to the extent required by this standard. Rescuer: Person or persons other than the rescue subject acting to perform an assisted rescue by operation of a rescue system. 4. INSTALLATION AND USE WARNING ... - Page 4 point relative to the user’s FBH D‐ring, i.e., overhead or non‐overhead anchorage condition, plus swing fall and how an expanded work zone affects these variables. 4.3.1 Overhead (Above the D‐ring) Anchorage Condition: In an overhead anchorage condition, the SRD is installed anywhere in the allowable attachment area, which ranges from directly above the user to as low as the level of the FBH D‐ring, as shown in Figure 3A in Appendix A. The overhead condition MRFC has three metrics, labeled A, B, and C, measured from the walking/working surface. The sum total of these metrics, labeled D, is the MRFC. A = SRD deceleration distance B = D‐ring shift and harness stretch C = Safety factor The MRFC for an overhead anchorage is calculated as A+B+C=D. 4.3.2 Non‐Overhead (Below the D‐Ring) Anchorage Condition: In a non‐overhead anchorage condition, the anchor point is level with the FBH dorsal D‐ ring, or up to 2' below it, as shown in Figure 3B in Appendix A. The MRFC for a below the D‐ring condition has five metrics, labeled A, B, C, D, and E, and are measured from the walking/working surface. The sum total of these metrics, labeled F, is the MRFC. A = Anchorage Distance below Dorsal D‐ring B = SRD Deceleration Distance C = Additional Deceleration Distance due to Below D‐ring attachment D = D‐ring shift and harness stretch E = Safety factor The MRFC for an anchorage below the D‐ring is calculated as A+B+C+D+E=F. Be aware that if the user is kneeling or crouching while performing work, add up to an additional 3 feet to the total MRFC. 4.4 Swing Fall: A swing fall occurs when the worker moves laterally out from the center of the work zone and creates an expanded work zone condition. See Figure 4 in Appendix A. If a fall event occurs, the worker would swing back toward the anchorage. The swinging action generates considerable force, and if the worker strikes an obstruction or came into contact with the lower level or the ground, this force could cause severe injury or death. 4.4.1 Overhead Anchorage and Swing Fall: For each foot of work zone expansion, the risk of severe injury or death from a swing fall increases. Also, as an anchorage becomes lower relative to the FBH D‐ring, risk increases. Combine an expanded work zone with a lower anchorage and the risk increases greatly. This increased risk requires additional MRFC distance. See Chart 1 for instructions on how to determine a safe work zone. 4.4.2 Non‐Overhead Anchorage and Swing Fall: A swing fall from an expanded work zone, combined with the much lower height of a non‐overhead anchorage, will significantly increase the risk of severe injury or death due to the longer distance the user would fall. This condition requires an increased MRFC. See Chart 1 for instructions on how to determine a safe work zone. WARNING An expanded work zone combined with an SRD used in a non‐overhead (below the D‐ring) condition is extremely hazardous. DO NOT attach to an anchorage more than 2 feet below the level of the FBH D‐ring. 4.5 Locking Speed: The SRD utilizes a centrifugally activated pawl locking mechanism to apply a disc brake to slow and arrest a fall. This requires a certain minimum pay‐out rate to function. Some situations, confined or cramped spaces, shifting footing such as sand, gravel, grain, or a sloped surface, may not allow the lifeline to reach sufficient speed to activate the lock mechanism. A clear path is required to assure positive locking of the SRD. 4.6 Installation and Use of the SRD: Use compatible connectors when connecting to the anchorage and ensure unintended disengagement cannot occur. ...
-
Page 5: Specifications
DO NOT clamp, knot, or prevent the lifeline from retracting or being taut DO NOT lengthen the SRD by connecting a lifeline or similar component. DO NOT allow the lifeline to freewheel back into the housing. After a Fall: Remove from service immediately any equipment subjected to fall arrest forces, or exhibiting damage consistent with the effects of fall arrest forces. 5. SPECIFICATIONS See Table 1A, 1B, and 1C in Appendix A. 6. MAINTENANCE, SERVICE, AND STORAGE 6.1 Maintenance: Keep the SRD free of contaminants such as paint, grease, grit and chemicals as this may hinder lifeline functions. Keep debris from entering the housing through the lifeline port. Clean the exterior of the unit as required with a soap/water solution. Do not allow any water inside the housing. After cleaning, pull the lifeline all the way out, allow the unit to air dry, then retract the lifeline into the unit. DO NOT use heat to dry. DO NOT attempt to disassemble the SRD. Inspect the SRD according to the procedures in Section 7 before returning it to service. If the SRD fails any portion of the inspection checklist, remove it from service, tag the unit as “UNUSABLE”, and consult with the manufacturer. 6.2 Service: Remove the unit from service if it has been subjected to fall arrest forces. Tag the unit as “UNUSABLE” to prevent future use. The SRD is not repairable. 6.3 Storage: Hang to store, out of direct sunlight. Ensure the lifeline is completely retracted into the housing. Avoid exposure to chemical agents and vapors, airborne debris, and water ingress. Store units tagged as “UNUSABLE” in a clearly marked area to prevent inadvertent use. Inspect any unit that has been stored for an extended time in accordance with the procedures detailed in Section 7. 7. INSPECTION 7.1 Pre‐Use Inspection: Perform an inspection before each use in accordance with the Inspection Checklist procedures in Table 3 of Appendix A. See paragraph 7.4. 7.2 Inspection Frequency: OSHA 1910.66, OSHA 1926.502 and ANSI Z359.14 require an inspection by the Authorized Person before each use. In addition, an inspection by a Competent Person at regular intervals is required. The Competent Person will use the information in the Inspection Interval Table to determine the inspection frequency. See Table 2 in Appendix A. 7.3 Inspection Checklist: Use the Inspection Checklist provided to inspect the SRD. See Table 3 in Appendix A. 7.4 Inspection Results: If an inspection reveals defects in or damage to the equipment, inadequate maintenance or activated fall force indicators, mark as “UNUSABLE” and remove the equipment from service. 7.5 Inspection Document: Record inspection results on the Inspection Record provided in Appendix B, or on a similar document. 8. LABELS The labels must be present and legible. ... - Page 6 ADVERTENCIA Este producto es parte de un sistema personal de detención de caídas, de restricción, posicionamiento del trabajo, suspensión o de rescate. Un Sistema personal de detención de caídas (PFAS, por sus siglas en inglés) por lo general está compuesto de un anclaje y un Arnés de cuerpo completo (FBH, por sus siglas en inglés), con un dispositivo de conexión, es decir, una Cuerda de salvamento con amortiguación (SAL, por sus siglas en inglés), o un Dispositivo autorretráctil (SRD, por sus siglas en inglés), conectado al anillo en "D" dorsal del FBH. Estas instrucciones se deben proporcionar al trabajador de este equipo. El trabajador debe leer y comprender las instrucciones del fabricante para cada componente o parte del sistema completo. Las instrucciones del fabricante deben seguirse para el uso, cuidado y mantenimiento correctos de este producto. Estas instrucciones deben conservarse y mantenerse disponibles para consulta del trabajador en todo momento. Las alteraciones o el uso indebido de este producto o no seguir las instrucciones pueden causar lesiones graves o la muerte. Un Plan de protección contra caídas debe estar archivado y disponible para su revisión por parte de todos los trabajadores. El trabajador y el comprador de este equipo tienen la responsabilidad de asegurarse de que los trabajadores de este equipo están debidamente capacitados sobre su uso, mantenimiento y almacenamiento. La capacitación se debe repetir a intervalos regulares. La capacitación no debe someter a los usuarios a peligros de caídas. Consulte a un médico si hay razones para dudar de su aptitud para absorber con seguridad el impacto de un evento de caída. La edad y el estado físico afectan gravemente a la capacidad de los trabajadores para soportar caídas. Las mujeres embarazadas y los menores de edad no deben utilizar este equipo. NOTA: Para obtener más información, consulte ANSI Z359 FallTech 1306 South Alameda Street Compton, CA 90221, USA 1‐800‐719‐4619 1‐323‐752‐0066 www.FallTech .com ©2014 MSRD06 032714 ...
- Page 7 7. INSPECCIÓN 3.6 Definiciones 7.1 Antes de cada uso 7.2 Resultados de la inspección 4. INSTALACIÓN Y OPERACIÓN 4.1. Planificar el Sistema personal de detención de caídas (PFAS) 7.3 Procedimiento de inspección 4.2 Anclaje 7.4 Después de una caída 4.3 Distancia mínima de caída despejada requerida (MRFC) 7.5 Registro de inspección 4.3.1 Condición del anclaje por encima del nivel de la cabeza (por APÉNDICE A – Tabla 1, Tabla 2, Tabla 3, Gráfico 1, Figuras 1 – 5 encima del anillo en "D") APÉNDICE B – Figuras 1 – 13, Siglas y abreviaturas, Registro de 4.3.2 Condición del anclaje que no está por encima del nivel de la Inspección cabeza (por debajo del anillo en "D") 1. DESCRIPCIÓN El Dispositivo Autorretráctil (SRD) DuraTech® de FallTech® de 10 pies (3,04 m) es una cuerda de salvamento autorretráctil para las personas que trabajan en alturas. En la parte superior de la unidad, un ojal de oscilación de aluminio proporciona un punto de fijación para un conector de cierre y bloqueo automático. El cuerpo del SRD consta de una carcasa de nilón reforzada con fibra de vidrio que contiene una longitud de 10 pies (3,04 m) de correa de fibra de poliéster y polietileno de alto rendimiento enrollada en un tambor tensado con resorte. El extremo de la pierna de la correa se puede configurar con una variedad de conectores cosidos. Un pliegue con costura en la cuerda de salvamento funciona como un detenedor de retracción y un indicador de carga. Cuando esté conectado y el trabajador se desplace, la cuerda de salvamento se suelta poco a poco y se retrae, manteniendo una cuerda tensa automáticamente. Si se produce una caída, se activa un mecanismo de trinquete centrífugo dentro del tambor, el cual aplica un freno de disco interno, desacelerando y deteniendo la caída. Para los efectos de este manual, el SRD con correa DuraTech de 10 pies (3,04 m) se puede denominar como el SRD, el equipo, el dispositivo, el producto o la unidad. Consulte las Tablas 1‐A, 1‐B, 1‐C y 1‐D, y la Figura 1 en el Apéndice A. Se recomienda que el usuario del equipo mencionado en este manual lea y comprenda todo el manual antes de comenzar el trabajo. 1.2 Apéndices A y B: Este manual contiene dos apéndices, el Apéndice A y el Apéndice B. El Apéndice A contiene las figuras y las tablas específicas para el SRD con correa DuraTech de FallTech de 10 pies (3,04 m) descrito en este manual. El Apéndice B contiene las figuras y las tablas aplicables a los equipos de protección contra caídas en general. 1.3 Normas ANSI y Reglamentos de la OSHA: La Norma ANSI Z359.14 establece los requisitos de rendimiento para los SRD, basados en pruebas dinámicas. Estas pruebas incluyen pruebas de rendimiento dinámico, pruebas de resistencia dinámica, pruebas de resistencia estática, y pruebas de tensión de retracción. Hay dos clases de SRD, la Clase A y la Clase B. El SRD descrito en este manual ha sido probado y cumple con la Norma ANSI Z359.14 para un dispositivo de Clase B. El SRD también fue sometido a pruebas de resistencia estática de conformidad con los reglamentos de la OSHA. Consulte el párrafo 3.5.1. ...
-
Page 8: Requisitos Del Sistema
Con el extremo de la carcasa conectado a un anclaje adecuado, que puede variar desde por encima del nivel de la cabeza (por encima del anillo en "D") hasta un nivel por debajo del nivel de la cabeza (por debajo del anillo en "D"). El extremo de la pierna está conectado en el anillo en "D" dorsal de un FBH colocado y ajustado correctamente. Consulte la Figura 2B en el Apéndice A. 2.4 Límites de la aplicación: Tome medidas para evitar las maquinarias en movimiento, los bordes afilados, las superficies abrasivas y los peligros térmicos, eléctricos y químicos, pues el contacto puede causar lesiones graves o la muerte. NO conecte a un anclaje al nivel de los pies. NO utilice el SRD para levantar herramientas, materiales o al personal. Retirar del servicio a cualquier equipo sometido a fuerzas de detención de caídas. 3. REQUISITOS DEL SISTEMA 3.1 Capacidad: Para mantener el cumplimiento de ANSI Z359, limite el peso del usuario a un rango de 130‐310 libras (58,9‐140,6 kg), incluyendo ropa, herramientas, etc. 3.2 Compatibilidad de conectores: Los conectores son considerados compatibles con elementos de conexión cuando se han diseñado para funcionar en conjunto, de manera que sus formas y tamaños no causen que sus mecanismos de compuerta se abran inadvertidamente, de manera independiente a la forma en que queden orientados. Comuníquese con FallTech si tiene alguna pregunta acerca de la compatibilidad. Los conectores deben ser compatibles con el anclaje u otros componentes del sistema. No utilice el equipo que no sea compatible. Los conectores no compatibles pueden soltarse accidentalmente. Los conectores deben ser compatibles en tamaño, forma y resistencia. Los mosquetones y ganchos de cierre y bloqueo automático son requeridos por ANSI Z359.12 y la OSHA. FallTech ofrece una amplia variedad de conectores para usar con el SRD de 10 pies (3,04 m). Consulte la Tabla 1‐B y la Tabla 1‐C. 3.3 Compatibilidad de componentes: El equipo está diseñado para su uso sólo con componentes y subsistemas aprobados. Las sustituciones o reemplazos realizados con componentes o subsistemas que no cumplen con ANSI Z359 pueden poner en peligro la compatibilidad de los equipos y pueden afectar a la seguridad y la fiabilidad del sistema completo. Cuando se utilizan componentes que no son de FallTech para la protección contra caídas, asegúrese de la compatibilidad entre los conectores. 3.4 Realizar las conexiones: Utilice sólo ganchos de cierre instantáneo, ganchos de refuerzo y mosquetones con este equipo. Utilice sólo los conectores que son adecuados para cada aplicación. Asegúrese de que todas las conexiones son compatibles en tamaño, forma y resistencia. No utilice el equipo que no sea compatible. Asegúrese visualmente de que todos los conectores están completamente cerrados y bloqueados. Los conectores (ganchos de cierre instantáneo, ganchos de refuerzo y mosquetones) están diseñados para ser usados sólo como se indica en este manual. Consulte la Figura 13 en el Apéndice B. 3.5 Sistema personal de detención de caídas: El PFAS es un conjunto de componentes y subsistemas utilizados para detener a una persona durante un evento de caída. Un PFAS por lo general está compuesto de un anclaje y un FBH, con un dispositivo de conexión con amortiguación, es decir, una Cuerda de salvamento con amortiguación (SAL, por sus siglas en inglés), un Dispositivo autorretráctil (SRD, por sus siglas en inglés), o un Subsistema de conexión de detenedor de caídas (FACSS, por sus siglas en inglés), conectado al anillo en "D" dorsal del FBH. Los componentes del PFAS utilizados con este equipo deben cumplir con los requisitos aplicables de ANSI Z359 y los reglamentos de la OSHA. La OSHA exige el uso del sistema personal de detención de caídas para detener la caída del usuario con una fuerza máxima de detención de 1.800 libras (816,5 kg), y para limitar la caída libre a 6 pies (1,8 m) o menos. Si se debe exceder la distancia máxima de caída libre, el empleador debe documentar, con base en los datos de prueba, que no se excederá de la fuerza máxima de detención, y que el sistema personal de detención de caídas funcionará correctamente. 3.5.1 Clasificación ANSI Z359.14: El SRD descrito en este manual se clasifica de acuerdo con ANSI Z359.14 como un dispositivo de Clase B, el cual permite una distancia de detención máxima de 54" (1,4 m), una fuerza de detención promedio de menos de 900 libras (408,2 kg) y una caída libre máxima de 24" (0,6 m). El SRD descrito en este manual tiene una distancia de detención de menos de 44" (1,1 m), y cumple con los requisitos de ANSI para la fuerza de detención promedio y la caída libre máxima. ... - Page 9 No utilice ganchos de refuerzo, mosquetones grandes o ganchos de cierre instantáneo grandes para conectar a los anillos en "D" dorsales del FBH o a cualquier punto de anclaje no compatible de diámetro pequeño, ya que esto puede causar una condición de vuelco y/o la desconexión involuntaria. 4.1. Planificar el Sistema personal de detención de caídas (PFAS). Inspeccione el SRD antes de cada uso de conformidad con los procedimientos descritos en la Sección 7. Examine el área de trabajo y adopte medidas para hacer frente a los peligros. Consulte el párrafo 2.4. Las caídas son un peligro grave cuando se trabaja en alturas. La capacitación y los equipos son las herramientas para la gestión de los peligros de caídas. Hay varios aspectos relacionados con la gestión de los peligros de caídas con un PFAS; Anclaje Distancia mínima de caída despejada requerida (MRFC) Condición del anclaje por encima del nivel de la cabeza (por encima del anillo en "D") Condición del anclaje que no está por encima del nivel de la cabeza (por debajo del anillo en "D") Caída con balanceo Anclaje por encima del nivel de la cabeza (por encima del anillo en "D" del FBH) y caída con balanceo Anclaje que no está por encima del nivel de la cabeza (por debajo del anillo en "D" del FBH) y caída con balanceo 4.2 Anclaje: Seleccione un punto de anclaje adecuado. Consulte el párrafo 3.6. En adición a los requisitos de resistencia y carga, considere la altura del anclaje, la distancia entre el anclaje y el anillo en "D" dorsal del FBH del usuario, la distancia entre el anclaje y la superficie para trabajar/caminar, y la distancia entre la superficie para trabajar/caminar y cualquier obstrucción por debajo de ella, incluyendo el piso. También considere el área donde se realiza el trabajo. El área por debajo del anclaje es la zona de trabajo. El punto directamente por debajo del anclaje es el centro de la zona de trabajo. A medida que el usuario se mueve desde el centro hacia fuera en un movimiento lateral, la zona de trabajo se expande. La expansión de la zona de trabajo se mide en pies y tiene un efecto directo sobre la seguridad del usuario. NOTA: Las normas de la OSHA 1926.502 y 1910.66 exigen que los anclajes para un PFAS puedan sostener al menos 5.000 libras (2.268 kg) de peso por persona o mantener un factor de seguridad de por lo menos dos (dos veces la carga de impacto) bajo la supervisión de una persona calificada. También asegúrese de que el punto de anclaje pueda proporcionar una MRFC suficiente. 4.3 Distancia mínima de caída despejada requerida (MRFC): La MRFC es la distancia mínima que un usuario necesita entre sí y la obstrucción más cercana (o el piso) por debajo de la superficie para trabajar/caminar para evitar lesiones graves o la muerte en caso de un evento de caída. El usuario de este equipo debe determinar la MRFC para el equipo descrito en este manual para asegurarse de que existe una distancia despejada adecuada en el trayecto de caída. Las variables descritas en este manual incluyen la altura del punto de anclaje con respecto al anillo en "D" del FBH del usuario, es decir, la condición del anclaje por encima o no del nivel de la cabeza, además de la caída con balanceo, y cómo una zona de trabajo ampliada afecta a estas variables. 4.3.1 Condición del anclaje por encima del nivel de la cabeza (por encima del anillo en "D"): En una condición de anclaje por encima del nivel de la cabeza, el SRD se instala en cualquier lugar en el área de conexión permisible, la cual oscila entre directamente por encima del usuario a tan bajo como el nivel del anillo en "D" del FBH, como se muestra en la Figura 3A en el Apéndice A. La condición por encima del nivel de la cabeza de la MRFC tiene tres parámetros, identificados como A, B, y C, y medidos a partir de la superficie para trabajar/caminar. La suma total de estos parámetros, identificada con la letra D, es la MRFC. A = Distancia de desaceleración del SRD B = Cambio del anillo en "D" y elasticidad del arnés ...
-
Page 10: Especificaciones
grava, granos, o una superficie inclinada, pueden no permitir que la cuerda de salvamento alcance la velocidad suficiente para activar el mecanismo de bloqueo. Se requiere de un trayecto claro para garantizar el bloqueo positivo del SRD. 4.6 Instalación y uso del SRD: Utilice los conectores compatibles para la conexión con el anclaje y asegúrese de que no pueda ocurrir una desconexión involuntaria. Asegúrese visualmente de que el conector se cierra y se bloquea por completo. Consulte la Figura 13 en el Apéndice B. El SRD es configurable en dos opciones de orientación; 4.6.1 Extremo de la carcasa conectado al FBH: El extremo de la carcasa del SRD se instala al anillo en "D" dorsal de un FBH y el extremo de la pierna se conecta a un anclaje adecuado. El anclaje puede variar desde un nivel directamente por encima de la cabeza, a tan bajo como 2 pies (0,6 m) por debajo del anillo en "D" dorsal. Consulte de nuevo la Figura 2A, en el Apéndice A. Para instalar el SRD en el arnés, consulte la Figura 5A en el Apéndice A. Siga estos pasos: 1. Conecte el arnés de conformidad con las instrucciones del fabricante del arnés. 2. Introduzca el extremo de la punta de un mosquetón de bloqueo doble compatible con ANSI a través del ojal de oscilación de la carcasa del SRD. 3. Fije el mosquetón al anillo en "D" dorsal del FBH. Asegúrese de que el mosquetón está orientado con la apertura de bloqueo hacia arriba y que tomará la carga a lo largo de su eje mayor. Asegúrese visualmente de que el bloqueo del mosquetón está completamente cerrado y bloqueado. 4. Conecte el conector del extremo de la pierna a un anclaje aprobado y adecuado que cumpla con los requisitos de la zona de trabajo. El SRD se enrollará y retraerá suavemente para mantener una línea tensa durante el movimiento normal. Trabaje tan directamente debajo del anclaje como sea posible. Si es necesario, el conector del extremo de la pierna se puede conectar a un nivel inferior del anclaje, hasta por 2 pies (0,6 m) por debajo del anillo en "D" del arnés del usuario. Tenga en cuenta que un anclaje a un nivel inferior aumenta el riesgo de lesiones debido a las caídas con balanceo. Se requiere una distancia despejada de caída adicional. 4.6.2 Extremo de la carcasa conectado al anclaje: El conector del extremo de la carcasa se instala en un anclaje adecuado. El punto de anclaje puede variar desde un nivel directamente por encima de la cabeza, a tan bajo como 2 pies (0,6 m) por debajo del anillo en "D" dorsal. Consulte de nuevo la Figura 2B. El extremo de la pierna está conectado en el anillo en "D" dorsal del FBH. Para conectar la carcasa a un anclaje, consulte la Figura 5B y siga estos pasos; 1. Conecte el arnés de conformidad con las instrucciones del fabricante del arnés. 2. Introduzca el extremo de la punta de un mosquetón de bloqueo doble compatible con ANSI a través del ojal de oscilación de la carcasa del SRD. 3. Conecte el mosquetón al punto de anclaje. Asegúrese de que el mosquetón está orientado con la apertura de bloqueo hacia arriba y que tomará la carga a lo largo de su eje mayor. Asegúrese visualmente de que el bloqueo del mosquetón está completamente cerrado y bloqueado. 4. Acople el conector del extremo de la pierna al anillo en "D" dorsal del FBH. Asegúrese visualmente de que el conector está completamente cerrado y bloqueado. El SRD se enrollará y retraerá suavemente para mantener una línea tensa durante el movimiento normal. Trabaje tan directamente debajo del anclaje como sea posible. Si es necesario, el conector del extremo de la pierna se puede conectar a un nivel inferior del anclaje, hasta por 2 pies (0,6 m) por debajo del anillo en "D" del arnés del usuario. Tenga en cuenta que un anclaje a un nivel inferior aumenta el riesgo de lesiones debido al efecto de las caídas con balanceo. Se requiere una distancia despejada de caída adicional. NO conecte el extremo de la pierna del SRD al FBH con un gancho de refuerzo o cualquier gancho de cierre instantáneo de cuello grande o mosquetón ... - Page 11 7.2 Frecuencia de la inspección: OSHA 1910.66, OSHA 1926.502 y ANSI Z359.14 requieren una inspección realizada por una Persona Autorizada antes de cada uso. Además, se requiere una inspección de una Persona Competente en intervalos regulares. La Persona Competente utilizará la información en la Tabla de intervalos de inspección para determinar la frecuencia de la inspección. Consulte la Tabla 2 en el Apéndice A. 7.3 Lista de verificación de la inspección: Utilice la Lista de verificación de la inspección proporcionada para inspeccionar el SRD. Consulte la Tabla 3 en el Apéndice A. 7.4 Resultados de la inspección: Si una inspección revela defectos o daños en el equipo, mantenimiento inadecuado o indicadores de fuerza de caída activados, marque como "INUTILIZABLE" y retire el equipo de servicio. 7.5 Documento de la inspección: Registre los resultados de la inspección en el Registro de inspección que se encuentra en el Apéndice B, o en un documento similar. 8. ETIQUETAS Las etiquetas deben estar presentes y legibles. ...
- Page 12 APPENDIX A Table 1A: Specifications for 10 ft Web SRDs Minimum Maximum Standards/ SRD Confi gura on Tensile Strength 10’ SRD and Part Numbers User Capacity Performance and Material Webbing: 4,500 lbs 10’ SRDs: 80% Dyneema 20% Polyester ANSI 20mm width 82710SA1 Z359.14, 2012 Class B...
- Page 13 Table 1B: Specifications for Swivel Eye Connectors Gate Part # Housing Swivel Connector Material Opening Reference Eye Connector All Anchorage Connectors shown below have 5,000 lb Minimum Tensile Strength and 3,600 lb minimum Gate Strength to comply with ANSI Z359.12 Integral Hole: Housing...
- Page 14 Table 1C: Specifications for SRD Leg-end Connectors Part # Gate Leg-End Connector Connector Material Reference Opening All Anchorage Connectors shown below have 5,000 lb Minimum Tensile Strength and 3,600 lb minimum Gate Strength to comply with ANSI Z359.12 .85” Snap Hook Steel Rebar Hook 2.5”...
- Page 15 Table 1D: Part Numbers with Connector Reference Housing Swivel Leg-End Connectors Eye Connectors Finished Total Length Retracted Extended Part # 82710SA1 17” 10’ 0” 82710SA3 21” 10’ 4” 82710SA4 17” 10’ 0” 82710SA5 21” 10’ 4” 82710SC1 21” 10’ 4” 82710SC3 25”...
- Page 16 Table 2: ANSI Z359.14 - 2012 / SRD Inspection Recommendations Inspec on Frequency Applica on Condi ons of Use Type of Use Competent Person Examples Good Storage Condi ons, Indoor or Infrequent Outdoor Rescue and Conf ned Infrequent to Light Use, Room Temperature, Clean Annually Space, Factory Maintenance...
- Page 17 Table 3: Guidelines for SRD Inspection (use Figure 1 where needed) Inspec on Pass Fail The web lifeline should extract and retract completely and without faltering and should remain taut under tension without sagging. Extract the web lifeline several inches and apply a f rm pull to conf rm the SRD locks.
- Page 18 Fig 1: About 10’ Self-Retrac ng Devices Integral Swivel Eye Unit Housing Load Indicator S tch Web Lifeline Leg-end Connector Fig 1: Acerca de los disposi vos autorretrác les de 10 pies (3,4 m) Ojal de oscilación integralt Carcasa de la unidad Puntada del Indicador de carga Cuerda de salvamento Conector del extremo de la pierna...
- Page 19 Fig. 2A: SRD Orienta on and Acceptable Anchorage Range Fig. 2A: Orientación del SRD y rango aceptable del anclaje Single-leg SRD mounted to Dorsal D-ring SRD individual montado en el anillo en “D” dorsal = Rango de conexión permisible de: Directamente por encima de la cabeza a tan bajo como = Range of Allowable A achment from: Directly Overhead to as low as 2’...
- Page 20 Fig. 3A: Minimum Required Fall Clearance- 10’ SRD Overhead (Above Dorsal D-ring) Anchorage Condition SRD Deceleration Distance D-ring shift and harness stretch Safety factor 1½ Total Fall Clearance Required 6½ 1. Overhead Anchorage 2. Walking/Working Surface 3. Nearest Lower Level or Obstruc on If a potential Swing Fall Hazard condition is also present, additional Fall Clearance is needed in the above calculation;...
- Page 21 Fig. 4: Swing Fall Hazards Anchorage 6’ Single-leg Self-Retracting Device Walking/Working Surface Swing Fall Impact after fall event Next Lower Level or Obstruction See Chart 1 for addi onal Swing Fall hazard due to increased Fall Distance Fig. 4: Peligros de caída con balanceo Anclaje Dispositivo autorretráctil individual de 6 pies (1,8 m) Superficie para caminar/trabajar...
- Page 22 Chart 1: Addi onal Required Fall Clearance Due to Swing Fall ( ) 6’ 6’ 6’ 6’ 6’ 0’ 0’ 0’ 0’ 0’ 0’ 0’ 0’ 0’ 0’ 0’ 6’ 6’ 6’ 6’ 6’ 10’ 6’ 6’ 6’ 1’ 0’ 0’...
- Page 23 Gráfi co 1: Distancia de caída despejada adicional requerida debido a la caída con balanceo (pies/metros) 0’ 0’ 0’ 0’ 0’ 6’ 6’ 6’ 6’ 6’ 0’ 0’ 0’ 0’ 0’ 0’ 6’ 6’ 6’ 6’ 6’ 10’ (0 m) (0 m) (0 m) (0 m)
- Page 24 Fig. 5A: A aching Single-leg SRD to FBH Leg End Connector Web Lifeline SRD Body/Housing SRD Integral Swivel Eye Carabiner w/captive pin Dorsal D-ring on FBH Fig. 5A: Conectar un SRD a un FBH Conector del extremo de la pierna Cuerda de salvamento Cuerpo/carcasa del SRD Ojal de oscilación integral del SRD...
- Page 25 APPENDIX B Fig. 1 - Minimum Clear Fall Requirement: 6 ft Shock Absorbing Lanyard Measured from Overhead Anchorage Connector Length of Shock Absorbing Lanyard Original working length before a fall event occurs/before acti ation of energy absorber Elongation/Deceleration Distance Maximum allowable amount of elongation th t may payout from the energy absorber upon acti ation during a all event Harness Stretch and Dorsal D-Ring Shift Combined amount of harness webbing elongation and dorsal back D-ring...
- Page 26 Fig. 3 - Minimum Clear Fall Requirement: ANSI Class A Self-Retracting Device Activation/Deceleration Distance Maximum allowable length of cable or web that may payout from the SRD once deceleration of the user has begun and a er a fall event occurs Harness Stretch and Dorsal D-Ring Shift Combined amount of harness webbing elongation and do sal D-ring up- shift during e ti e fall event...
- Page 27 Fig. 5 - Managing Stretch Minimum Clear Fall Requirement: Verti al Lifeline System Stretch of Vertical Lifeline Stretch Stretch = length of VLL from Anchorage Connector to Rope Grab position on VLL multiplied y 10% Length of Shock Absorbing Lanyard Original working length before a fall event occurs/before acti ation of ene gy absorber Elongation/Deceleration Distance...
- Page 28 Common Fall Protection Applications Fig. 7 - Fall Arrest (PFAS) Fig. 8 - Work Positioning Anchorage Positioning Ancho Anchorage Connector Positioning La yard Full Body Harness (FBH) with Shock Absorbing Lanyard (SAL) Side D-Rings Full Body Harness (FBH) Back-up Fall Arrest (PFAS) Walking/Working Surface Fig.
-
Page 29: Inspection Record
Incorrect Connections / Acronyms for Fall Protection and Fall Arrest / Inspection Record Fig. 13 - Incorrect Connections Fig. 13 - Conexiones incorrectas Never connect two acti e components (snap hooks or carabiners) Nunca conecte dos componentes acti os (ganchos de cierre instantáneo to each other. - Page 30 FallTech 1306 South Alameda Street Compton, CA 90221, USA 1‐800‐719‐4619 1‐323‐752‐0066 www.FallTech .com MSRD06 032714 ...
