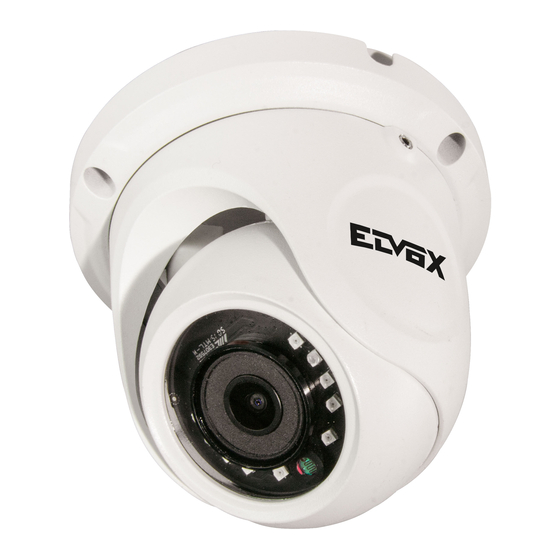

Vimar ELVOX 46222.036B.01 Manual

46222.036B.01
Telecamera Mini Dome IP a colori Day & Night, sensore CMOS 1/2,7", risolu-
zione 2 Mpx (1920x1080), obiettivo fuoco fisso 3,6 mm, filtro IR meccanico, H.265
e H.264 Multistream, alimentazione PoE o 12 Vdc, IR 10-20 m, funzioni WDR,
3DNR, HLC, BLC, Mask, Motion, Smart IR, RTSP, protocollo ONVIF, grado di
protezione IP66. Dimensioni: Ø 108x95 mm. Peso 405 g.
Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni
TVCC ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte.
Utilizza le tecnologie più avanzate, di codifica e decodifica video ed è conforme al
protocollo TCP/IP, SoC.(System on chip) ecc. per assicurare la stabilità e l'affidabilità
del sistema. I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe
sono disponibili nella scheda prodotto consultabile nel sito www.vimar.com
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera
in ambiente asciutto. La procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo di rete.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come
descritto di seguito.
4) Prima della regolazione, visualizzare l'immagine della telecamera su un moni-
tor e quindi allentare la ghiera di fissaggio per regolare l'angolo di visuale della
telecamera
5) Per completare l'installazione rimuovere delicatamente la pellicola di protezione.
1 - 2
49401361A0 00 1902
Dima di foratura Viti
Drill template Screws & spiles
3
IT
IP Mini Dome Day&Night colour camera, CMOS 1/2.7" sensor, 2 Mpx (1920x1080)
resolution, 3.6 mm fixed focus lens, mechanic IR filter, H.265 and H.264 Multist-
ream, PoE or 12 Vdc supply, IR 10- 20 m, WDR, 3DNR, HLC, BLC, Mask, Motion,
Smart IR, RTSP functions, ONVIF protocol, IP66 protection degree.
Dimensions: Ø 108x95 mm. Weight 405 g.
Package content
After you receive your device, please check the following accessories. The pictures
here are for reference only.
Cacciavite Gommino
Screw-driver Rubber plug
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solu-
tions. It adopts state of the art video processing chips. It utilizes most advanced
technologies, such as video encoding and decoding technology, complies with the
TCP/IP protocol, SoC (System on chip), etc to ensure this system more stable and
reliable. Complete manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are
available to download in the Product info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera.
1 Cavo di rete / Network Cable
2 Cavo alimentazione / Power Cable
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use the camera in the dry
environment. The mounting steps are as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Route the cables and connect the power cable and video cable.
3) Secure the mounting base with camera to the wall with screws as shown below.
4) Before the adjustment, display the image to a monitor and then adjust the camera
and then loosen the fixed ring to adjust the view angle of the camera. angle.
5) Remove the protective film to complete the installation procedure.
4
Gommino
Rubber plug
EN
Cappuccio impermeabile
Water-proof Cap
Ghiera di fissaggio
Lock screw
