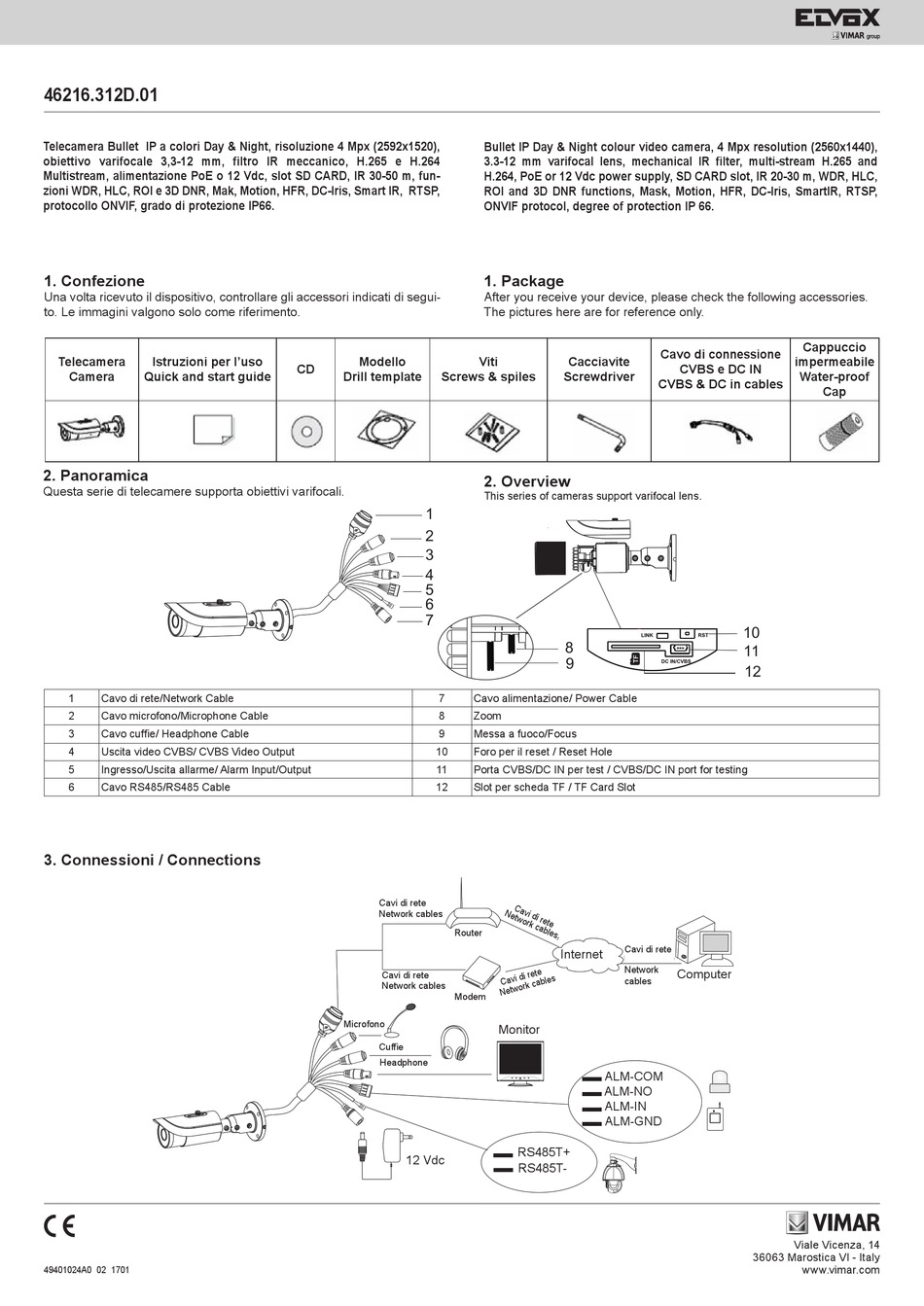

46216.312D.01

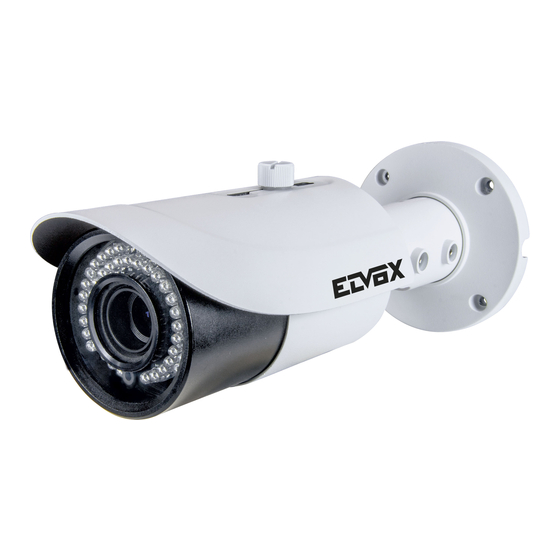

Telecamera Bullet IP a colori Day & Night, risoluzione 4 Mpx (2592x1520),
obiettivo varifocale 3,3-12 mm, filtro IR meccanico, H.265 e H.264
Multistream, alimentazione PoE o 12 Vdc, slot SD CARD, IR 30-50 m, fun-
zioni WDR, HLC, ROI e 3D DNR, Mak, Motion, HFR, DC-Iris, Smart IR, RTSP,
protocollo ONVIF, grado di protezione IP66.
1. Confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di segui-
to. Le immagini valgono solo come riferimento.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
2. Panoramica
Questa serie di telecamere supporta obiettivi varifocali.
1 Cavo di rete/Network Cable
2 Cavo microfono/Microphone Cable
3 Cavo cuffie/ Headphone Cable
4 Uscita video CVBS/ CVBS Video Output
5 Ingresso/Uscita allarme/ Alarm Input/Output
6 Cavo RS485/RS485 Cable
3. Connessioni / Connections
49401024A0 02 1701
Modello
CD
Drill template Screws & spiles
7
8
9
10
11
12
Cavi di rete
Network cables
Router
Cavi di rete
Network cables
Modem
Microfono
Cuffie
Headphone
12 Vdc
Bullet IP Day & Night colour video camera, 4 Mpx resolution (2560x1440),
3.3-12 mm varifocal lens, mechanical IR filter, multi-stream H.265 and
H.264, PoE or 12 Vdc power supply, SD CARD slot, IR 20-30 m, WDR, HLC,
ROI and 3D DNR functions, Mask, Motion, HFR, DC-Iris, SmartIR, RTSP,
ONVIF protocol, degree of protection IP 66.
1. Package
After you receive your device, please check the following accessories.
The pictures here are for reference only.
Viti Cacciavite
Screwdriver
2. Overview
This series of cameras support varifocal lens.
Cavo alimentazione/ Power Cable
Zoom
Messa a fuoco/Focus
Foro per il reset / Reset Hole
Porta CVBS/DC IN per test / CVBS/DC IN port for testing
Slot per scheda TF / TF Card Slot
Cavi di rete
Internet
Network
cables
Monitor
ALM-COM
ALM-NO
ALM-IN
ALM-GND
RS485T+
RS485T-
Cappuccio
Cavo di connessione
impermeabile
CVBS e DC IN
Water-proof
CVBS & DC in cables
Cap
Computer
