4651.2812F

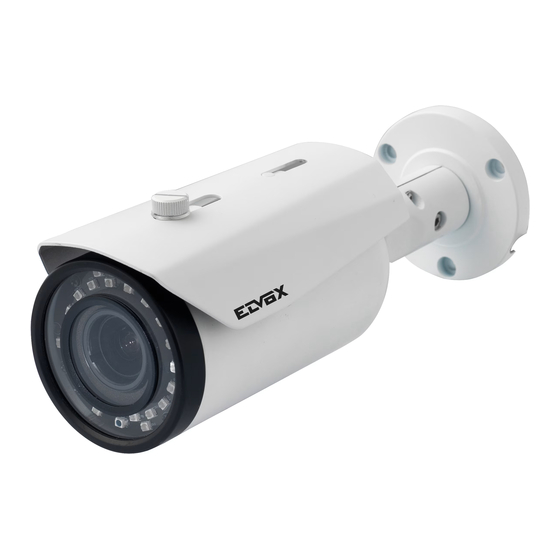

Telecamera Bullet AHD Day&Night, risoluzione 8 Mpx, sensore da 1/2,5'' filtro IR
meccanico, obiettivo varifocale 2,8-12 mm, sensibilità 0 lux IR in ON, grado di pro-
tezione IP66, illuminatore IR con portata fino a 30 m, Smart-IR, commutazione
AHD-CVBS. Alimentazione 12 Vdc 400 mA, completa di staffa con passaggio di
cavi protetto. Peso 510 g.

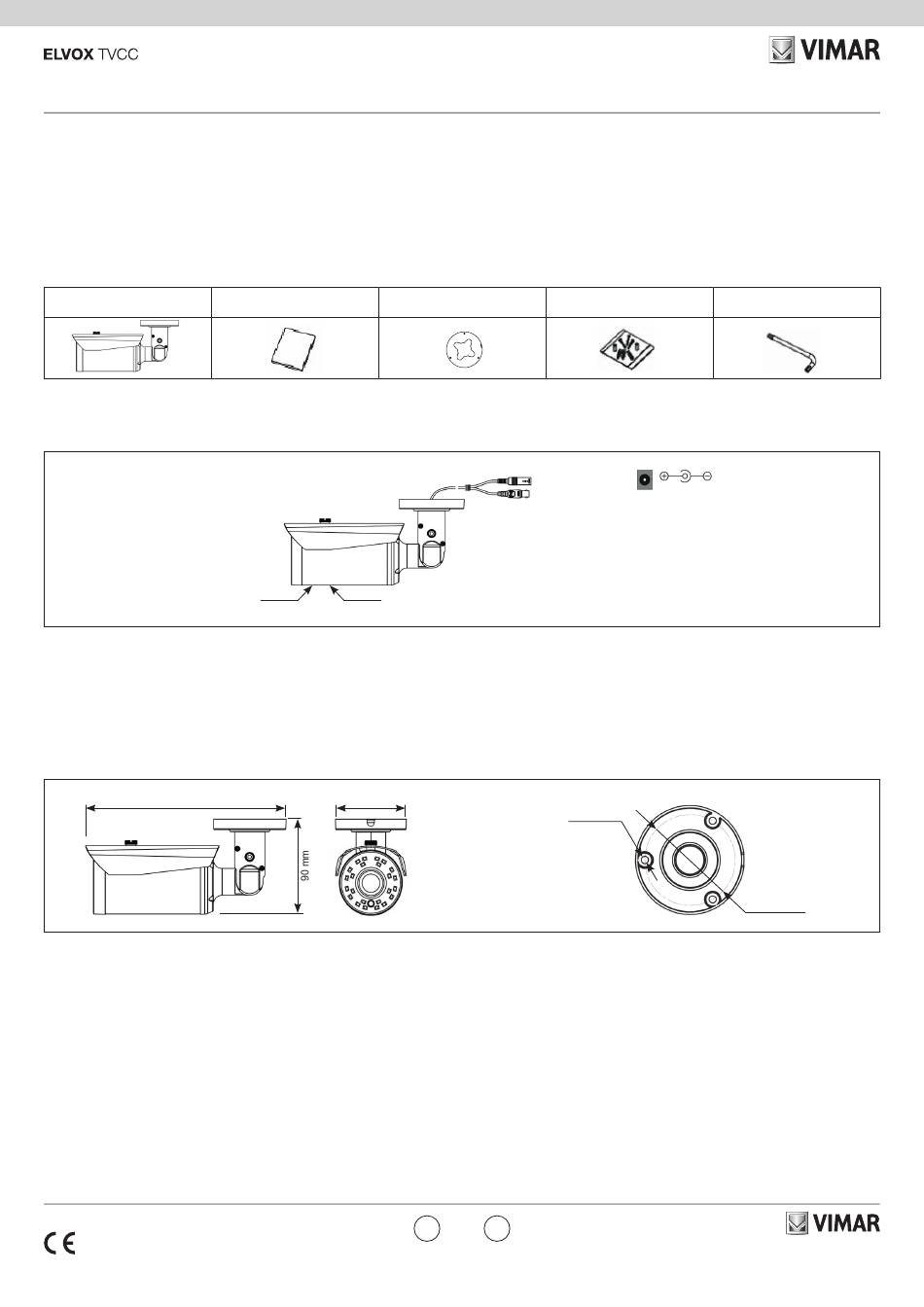

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.
Telecamera
Camera
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera
in ambiente asciutto. La procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo video.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come
descritto di seguito.
193 mm
• Controllo da DVR su cavo coassiale:
- Richiamare il menu PTZ del DVR.
- Utilizzare il pulsante Enter dal menu OSD per entrare nel menu della telecamera.
49401851A0 01 2209
Istruzioni per l'uso
Quick and start guide
Zoom Fuoco/Focus
69 mm
AHD Day & Night Bullet Camera, 8 Mpx resolution, sensor 1/2.5'', mechanical IR
filter, 2,8-12 mm varifocal lens, sensitivity 0 Lux with IR ON, IP66 protection degree,
IR illuminator with range up to 30 m, Smart-IR, AHD-CVBS switching. Power supply
12 Vdc 400 mA, complete with bracket with protected cable passage. Weight 510 g.

Package content

After you receive your device, please check the following accessories. The pictures
here are for reference only.
Dima di foratura
Drill template Screws & spiles

Connections

Here below the main connections of the camera.
DC 12 V IN
VIDEO OUT

Installation

Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use the camera in the dry
environment. The mounting steps are as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Route the cables and connect the power cable and video cable.
3) Secure the mounting base with camera to the wall with screws as shown below.
Ø 4,3 mm
• DVR coaxial control:
- Recall the PTZ menu of DVR.
- Use Enter from OSD menu to enter in th camera menu.
IT EN
Viti Chiave a brugola
Allen key
Ø 57.5 mm
