46216.312EMS

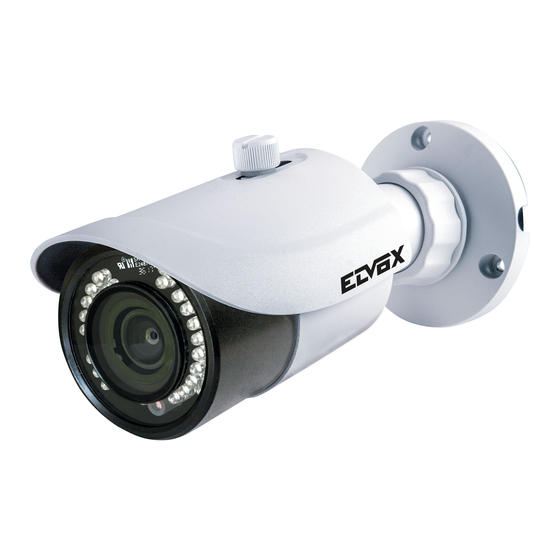

Telecamera Bullet IP a colori Day & Night, sensore CMOS 1/2,7", risoluzione 5 Mpx
(2592x1944), obiettivo varifocale motorizzato 3,3-12 mm, filtro IR meccanico, H.265
e H.264 Multistream, alimentazione PoE o 12 Vdc, IR 20-30 m, funzioni WDR, ROI,
3DNR, HLC, BLC, Defog, Mask, Motion, DC-Iris, SmartIR, RTSP, protocollo ONVIF,
grado di protezione IP66. Dimensioni: Ø 87x219 mm. Peso 630 g.

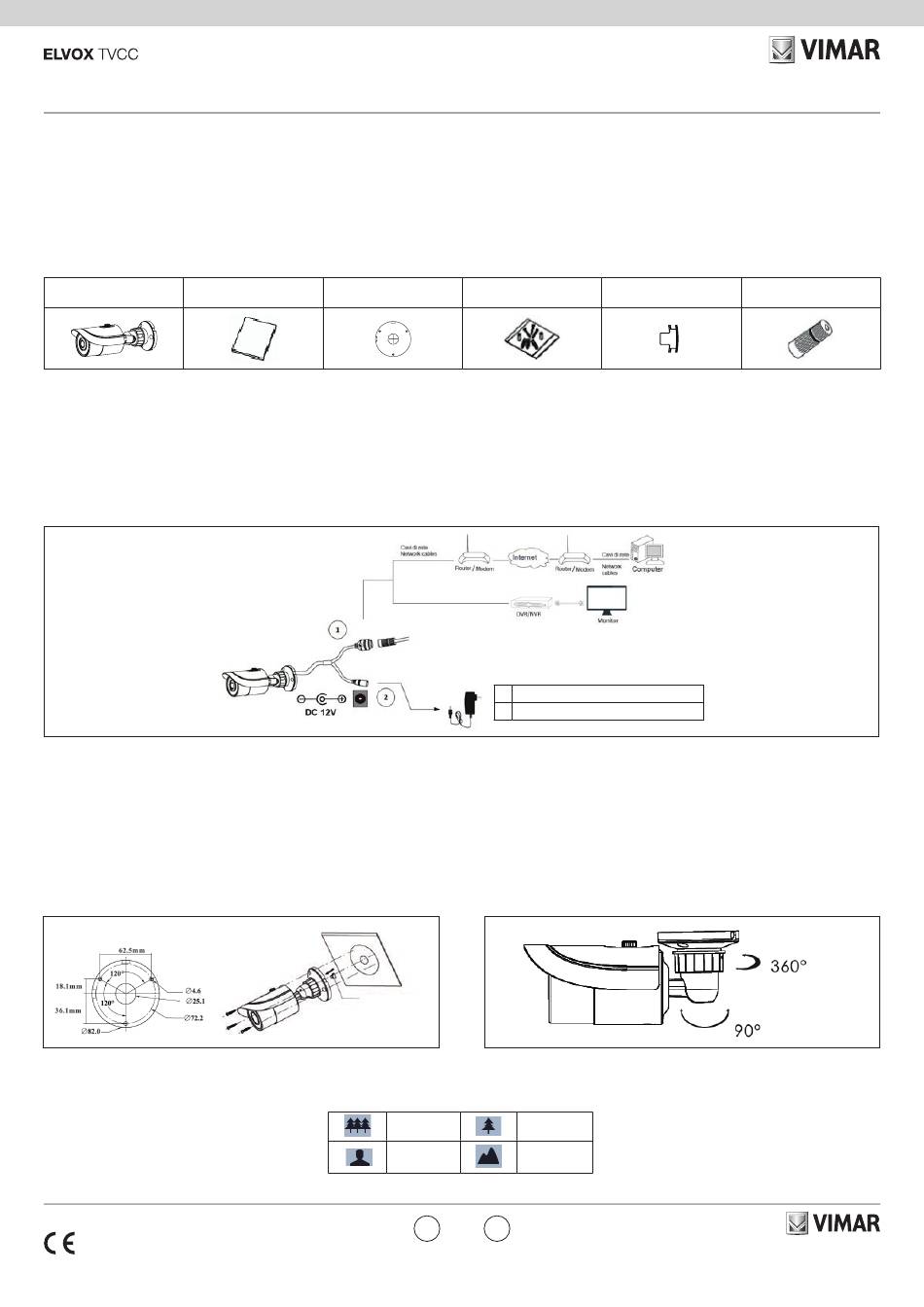

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni
TVCC ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte.
Utilizza le tecnologie più avanzate, di codifica e decodifica video ed è conforme al
protocollo TCP/IP, SoC.(System on chip) ecc. per assicurare la stabilità e l'affidabilità
del sistema. I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe
sono disponibili nella scheda prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera
in ambiente asciutto. Si consiglia di riposizionare il copriobiettivo entro 4 ore dalla
sua rimozione. La procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo di rete.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come
descritto di seguito.
4) Regolazione della staffa. Prima della regolazione, visualizzare l'immagine della
telecamera su un monitor e quindi allentare la ghiera di fissaggio per regolare
l'angolo di visuale della telecamera.
1 - 2 - 3
5) Regolazione della messa a fuoco e dello zoom.
Questo modello di telecamera, è dotato di lente motorizzata. Utilizzare i controlli
dell'interfaccia web per modificare le impostazioni di Fuoco e Zoom.
6) Rimuovere delicatamente la pellicola di protezione per completare l'installazione.
49401366A0 00 1902
IP Bullet Day&Night colour camera, CMOS 1/2.7" sensor, 5 Mpx (2592x1944) res-
olution, 3.3-12 mm motorized varifocal lens, mechanic IR filter, H.265 and H.264
Multistream, PoE or 12 Vdc supply, IR 20-30 m, WDR, ROI, 3DNR, HLC, BLC,
Defog, Mask, Motion, DC-Iris, SmartIR, RTSP functions, ONVIF protocol, IP66
protection degree. Dimensions: Ø 87x219 mm. Weight 630 g.
Package content
After you receive your device, please check the following accessories. The pictures
here are for reference only.
Dima di foratura Viti
Drill template Screws & spiles
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solutions.
It adopts state of the art video processing chips. It utilizes most advanced technolo-
gies, such as video encoding and decoding technology, complies with the TCP/IP
protocol, SoC (System on chip), etc to ensure this system more stable and reliable.
Complete manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are avai-
lable to download in the Product info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera.
1 Cavo di rete / Network Cable
2 Cavo alimentazione / Power Cable
Installazione
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use thecamera in the dry envi-
ronment. You'd better install back the lens cover less than 4 hours after removing it.
The mounting steps are as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Route the cables and connect the power cable and video cable.
3) Secure the mounting base with camera to the wall with screws as shown below.
4) Bracket adjustment. Before adjustment, preview the image of the camera on a
monitor and then loosen the fixed ring to adjust the view angle of the camera.
4
Gommino
Rubber plug
5) Focus and zoom adjustment. This type of camera is supplied of motorized lens, it
is necessary to connect to the web interface for setting the zoom and focusing.
Zoom -
Focus -
6) Remove the protective film to complete the installation procedure.
IT EN
Gommino
Rubber plug
Zoom +
Focus +
Cappuccio impermeabile
Water-proof Cap
Brandeggio
Pan
Inclinazione
Tilt
