Vimar ELVOX 4621.2812BA Manual

4621.2812BA

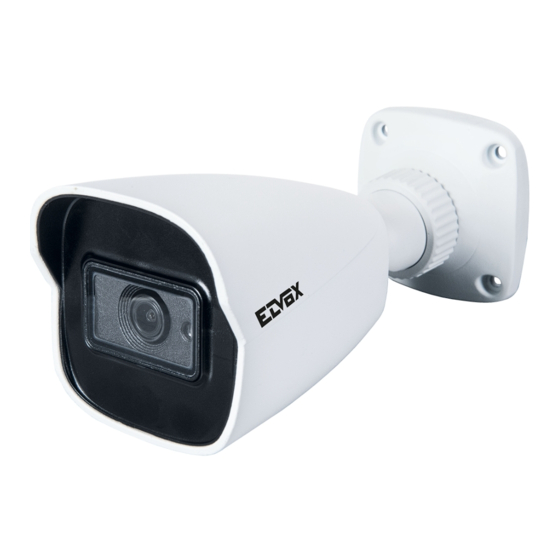

Telecamera Bullet IP a colori Day & Night, sensore CMOS 1/2,8",risoluzione 2 Mpx
(1920x1080), obiettivo varifocale 2,8-12 mm, filtro IR meccanico, H.265+ Multi-
stream, funzioni AV, alimentazione PoE o 12 Vdc, slot SD CARD, IR 30-50 m,
funzioni WDR, 3DNR, HLC, BLC, Mask, Motion, RTSP, protocollo ONVIF, grado di
protezione IP67. Dimensioni: 81x81x218 mm. Peso 680 g.
Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito.Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.
Telecamera
Camera Quick and start guide
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni
TVCC ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte.
Utilizza le tecnologie più avanzate, di codifica e decodifica video ed è conforme al
protocollo TCP/IP, SoC.(System on chip) ecc. per assicurare la stabilità e l'affidabilità
del sistema. I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe
sono disponibili nella scheda prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
1 Anello di fissaggio / Fixing ring
2 Base / Mounting base
3 Cavo di rete / Network Cable
4 Cavo microfono / Microphone cable
5 Cavo alimentazione / Power Cable
6 Slot micro SD card / Micro SD card slot
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare la telecamera in ambien-
te asciutto. Si consiglia di riposizionare la cover entro 4 ore dalla sua rimozione. La
procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo di rete.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come
descritto di seguito.
4) Regolazione della staffa. Prima della regolazione, visualizzare l'immagine della
telecamera su un monitor e quindi allentare la ghiera di fissaggio per regolare
l'angolo di visuale della telecamera.
5) Regolazione della messa a fuoco e dello zoom. Rimuovere la cover e regolare
le viti per la messa a fuoco e lo zoom per ottenere un'immagine nitida. Infine,
1
serrare le due viti e la cover.
6) Rimuovere delicatamente la pellicola di protezione per completare l'installazione.
48.08mm
1 - 2 48,08 mm
∅4.6
48.08mm
48,08 mm
② Route and connect the cables .
③ Secure the mounting base with camera to the wall with the screws
provided.
3
Gommino
Rubber plug
Rubber plug
④ Bracket adjustment. Before adjustment, preview the image of the
camera on a monitor and then loosen the fixed ring to adjust the view
angle of the camera.
49401822A0 00 2207
Fixed Ring
Istruzioni per l'uso Dima di foratura
Drill template
Camera Quick start guide
CD Drill template
DC12V
2
4
Ø4,6 mm
Anello di fissaggio/
Cover
Fixed ring
Rotazione/Rotation 360°
⑥ Install the cover back to the camera and fix it firmly with the
screws. (Note that the cover should not be installed unevenly.)
5
Network Connection
● Access the camera through IP-Tool
Network Cable
IPC
① Make sure that the camera and the PC are well connected via LAN.
② Find the IP-Tool from the CD and then install it in the computer.
After that, run the IP-Tool as shown below.
IP Bullet Day&Night colour camera, CMOS 1/2.8" sensor, 2 Mpx (1920x1080)
resolution, 2.8-12 mm varifocal lens, mechanic IR filter, H.265+ Multistream, VA
functions, PoE or 12 Vdc supply, SD card slot, IR 30-50 m, WDR, 3DNR, HLC,
BLC, Mask, Motion, RTSP function, ONVIF protocol, IP67 protection degree.
Dimensions: 81x81x218 mm. Weight 680 g.
Package content
After you receive your device, please check the following accessories.
The pictures here are for reference only.
Viti
Screws & spiles
Camera
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solu-
4 tapping screws
tions. It adopts state of the art video processing chips. It utilizes most advanced
1 machine screw
technologies, such as video encoding and decoding technology, complies with the
TCP/IP protocol, SoC (System on chip), etc to ensure this system more stable and
reliable. Complete manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are
available to download in the Product info sheet section of www.vimar.com website.
Rubber plug Plastic plug × 4
CD
Connections
Here below the main connections of the camera.
1
3
4
5
6
7
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install the camera in the dry environment.
You'd better install back the cover less than 4 hours after removing it. The mounting
steps are as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Route the cables and connect the power cable and video cable.
3) Secure the mounting base with camera to the wall with screws as shown below.
4) Bracket adjustment. Before adjustment, preview the image of the camera on a
monitor and then loosen the fixed ring to adjust the view angle of the camera.
5) Focus and zoom adjustment. Remove the cover and then adjust the focus and
zoom screws to get a clear image. Finally, tighten these two screws and the cover.
6) Remove the protective film to complete the installation procedure.
3
above table to show the network information on the right hand.
Modify the IP address and gateway of the camera and make sure its
network address is in the same local network segment as that of the
computer. Please modify the IP address of your device according
Insert a micro
to the practical situation.
SD card
Brandeggio/Pan
360°
Inclinazione/Tilt
90°
For example, the IP address of your computer is 192.168.1.4. So the
IP address of the camera shall be changed to 192.168.1.X and the
gateway shall be changed to 192.168.1.1. After modification, please
enter the password of the administrator and click "Modify" button to
modify the settings.
Switch
IT EN ④ Double-click the camera listed in the IP-Tool or manually enter the
Network Cable
MENU
IP address in the address bar of the web browser to connect IP-CAM.
Computer
Router
Then follow directions to download and install the plugin.
⑤ Enter the username and password in the login interface.
Cappuccio impermeabile
Camera
Water-proof Cap
Quick start guide
CD
Drill template
DC12V
Drill template Rubber plug
2 3
5
Cover
Modify Network Parameter
Mac Address CE :98 :23 :75 :35 :22
IP Address
192 .168 . 1 . 201
Subnet Mask
255 . 255 . 255 . 0
192 .168 . 1 . 1
Gateway
Modify
Focus
Zoom
The default password of the administrator is "123456".
The default username is admin; the default password is 123456.
4 tapping screws
Gommino
Quick start guide
1 machine screw
Rubber plug
4 tapping screws
× 4
1 machine screw Rubber plug Plastic plug
× 4
Plastic plug
3
4
5
6
3 7
4
5
6
7
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
