Vimar ELVOX 46226.312D.01 Manual

46226.312D.01

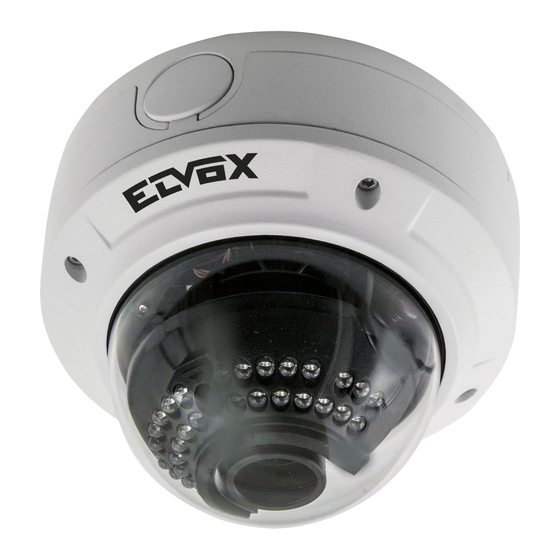

Telecamera Dome IP a colori Day & Night, risoluzione 4 Mpx (2592x1520),
obiettivo varifocale 3,3-12 mm, filtro IR meccanico, H.265 e H.264
Multistream, alimentazione PoE o 12 Vdc, slot SD CARD, IR 20- 30 m,
funzioni WDR, HLC, ROI e 3D DNR, Mask, Motion, HFR, DC-Iris, Smart IR,
RTSP, protocollo ONVIF, grado di protezione IP66 e IK10.
1. Confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di segui-
to. Le immagini valgono solo come riferimento.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
2. Panoramica
Questa serie di telecamere supporta obiettivi varifocali.
1 Cavo di rete / Network Cable
2 Cavo microfono / Microphone Cable
3 Cavo cuffie / Headphone Cable
4 Uscita video / Video Output
5 Ingresso-Uscita allarme / Alarm Input-Output
3. Connession/Connections
49401025A0 02 1701
Modello
CD
Drill template
1
2
3
9
1
4
2
5
3
6
4
5
7
6
7
8
8
Cavo di rete
Network cables
Network Cabl e
Cavo di rete
Network Cabl e
Network cables
Ingresso
Microfono
M I C I N
Cuffie
Headphone
Headphone
12 Vdc
DC12V
Dome IP Day & Night colour video camera, 4 Mpx resolution (2560x1440),
3.3-12 mm varifocal lens, mechanical IR filter, multi-stream H.265 and
H.264, PoE or 12 Vdc power supply, SD CARD slot, IR 20-30 m, WDR, HLC,
ROI and 3D DNR functions, Mask, Motion, HFR, DC-Iris, Smart IR, RTSP,
ONVIF protocol, degree of protection IP 66 and IK10.

1. Package

After you receive your device, please check the following accessories.
The pictures here are for reference only.
Viti Cacciavite
Screws & spiles Screwdriver

2. Overview

This series of cameras support varifocal lens.
10
10
9
6 Cavo RS485 / RS485 Cable
7 Cavo alimentazione / Power Cable
8 Slot per scheda TF / TF Card Slot
9 Foro per il reset / Reset Hole
10 Porta CVBS/DC IN per test / CVBS/DC IN port for testing
Router
Rout er
Internet
Internet
Modem
M odem
Monitor
ALM-COM
A L M -COM
ALM-NO
A L M -NO
ALM-IN
A L M -I N
ALM-GND
A L M -GND
RS485T+
RS485T +
RS485T-
RS485T-
Cappuccio
Cavo di connessione
impermeabile
CVBS e DC IN
Water-proof
CVBS & DC in cables
Cavo di rete
Network Cable
Network
Computer
Computer
cables
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
Cap
