Vimar ELVOX 46222.036F Quick Start Manual

46222.036F

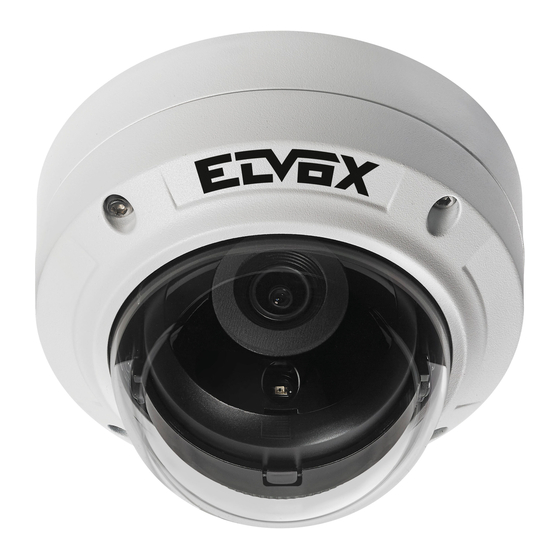

Telecamera Mini Dome IP a colori Day & Night, sensore CMOS 1/2,5", risoluzione 8
Mpx (3840 x 2160), obiettivo fuoco fisso 3,6 mm, filtro IR meccanico, H.265, H.264 e
MJPG Multistream, alimentazione PoE o 12 Vdc, IR 10-20 m, CVBS, Audio IN, fun-
zioni Real WDR, HLC, BLC, ROI, 3DNR, Mask, Motion, Smart IR, RTSP, protocollo
ONVIF, grado di protezione IP66 e IK10. Dimensioni: Ø 117x90 mm. Peso 630 g.

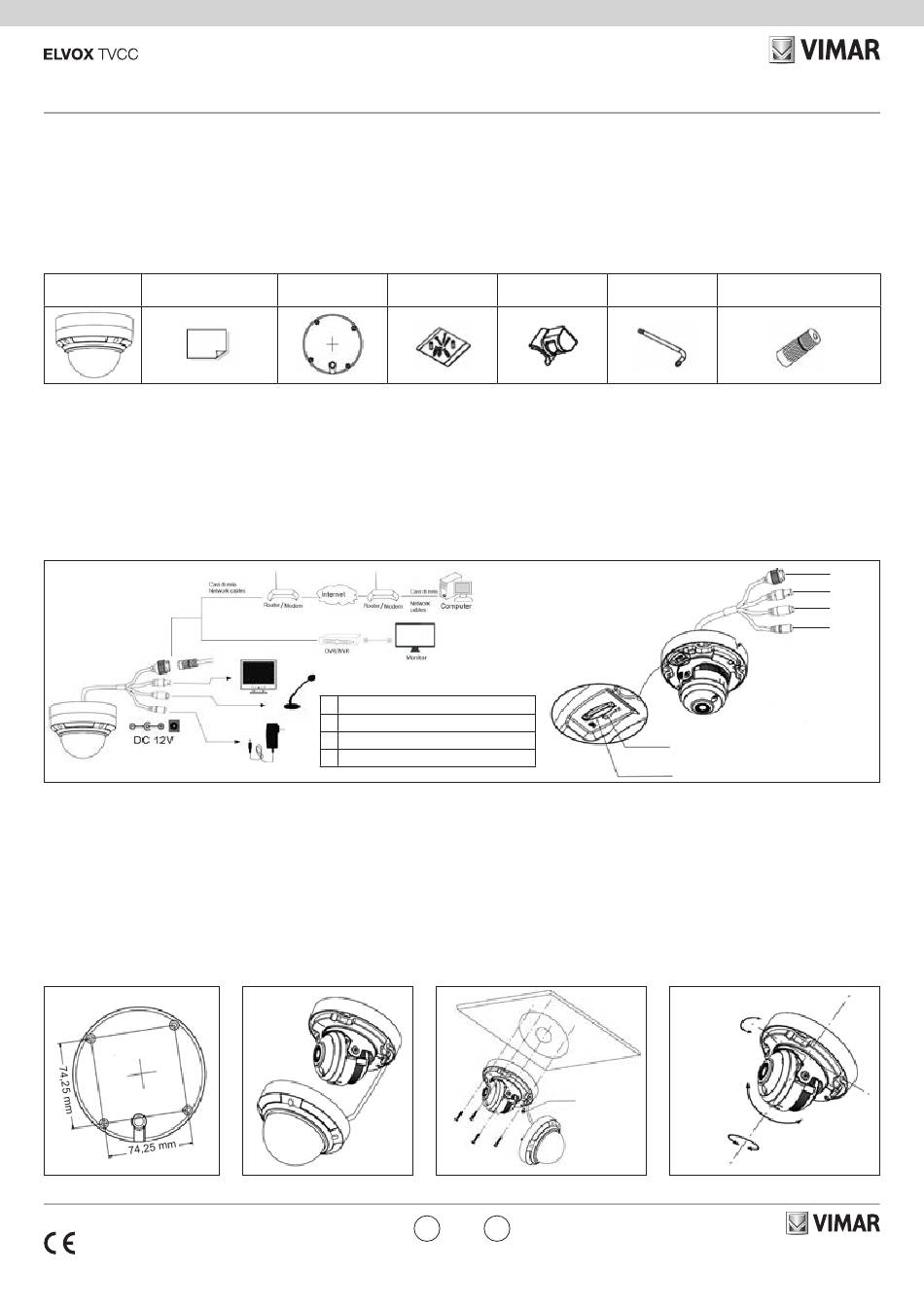

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni
TVCC ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte.
Utilizza le tecnologie più avanzate, di codifica e decodifica video ed è conforme al
protocollo TCP/IP, SoC.(System on chip) ecc. per assicurare la stabilità e l'affidabilità
del sistema. I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe
sono disponibili nella scheda prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera
RESET: Foro per il reset. Inserire una punta sottile in questo foro e tenere premuta
la lamella elastica per ripristinare le impostazioni di fabbrica del prodotto.
TF: Inserire la scheda TF.
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera
in ambiente asciutto. Si consiglia di riposizionare il copriobiettivo entro 4 ore dalla
sua rimozione. La procedura di montaggio è la seguente:
1) Praticare i fori delle viti e il foro del cavo sulla parete secondo il modello di
foratura.
2) allentare le viti per rimuovere la cupola inferiore dalla telecamera.
3) collegare i cavi.
4) fissare la base di montaggio della telecamera al muro con le viti in dotazione.
5) regolazione a tre assi. Prima della regolazione, visualizzare l'anteprima dell'im-
magine della telecamera su monitor, quindi regolare la telecamera per ottenere
un angolo ottimale.
6) Installare la cupola inferiore sulla telecamera e fissarla con le viti.
1
7) Rimuovere delicatamente la pellicola di protezione per completare l'installazione.
49401416A0 00 1904
Dima di foratura
Drill template Screws & spiles
1 Cavo di rete / Network Cable
2 Uscita analogica / analog device (monitor)
3 Microfono / Microphone
4 Cavo alimentazione / Power cable
2
IT
IP Dome Day&Night colour camera, CMOS 1/2.5" sensor, 8 Mpx (3840 x 2160)
resolution, 3.6 mm fixed lens, mechanic IR filter, H.265, H.264 and MJPG Multi-
stream, PoE or 12 Vdc supply, IR 10-20 m, CVBS, Audio IN, Real WDR, HLC, BLC,
ROI, 3DNR, Mask, Motion, Smart IR, RTSP functions, ONVIF protocol, IP66 and
IK10 protection degree. Dimensions: Ø 117x90 mm. Weight 630 g.
Package content
After you receive your device, please check the following accessories. The pictures
here are for reference only.
Viti Gommino
Rubber plug
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solu-
tions. It adopts state of the art video processing chips. It utilizes most advanced
technologies, such as video encoding and decoding technology, complies with the
TCP/IP protocol, SoC (System on chip), etc to ensure this system more stable and
reliable. Complete manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are
available to download in the Product info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera
RESET: Insert a tip into this hole and press the button to reset the factory setting
TF: Insert the TF card.
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use the camera in the dry en-
vironment. You'd better install back the lens cover less than 4 hours after removing
it. The mounting steps are as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Unscrewed the lock screw to open the camera lower cup
3) Connect the cables
4) Fix the camera mount base to the wall with the supplied screws.
5) Adjustment of 3 axis. Before the adjustment, display the image to a monitor and
then adjust the camera according to the diagram below in order to achieve the
expected angle.
6) Install the lower cup on the camera and secure it with the screws.
4
Gommino
Rubber plug
7) Remove the protective film to complete the installation procedure.
EN
Cacciavite Cappuccio impermeabile
Screw-driver Water-proof Cap
RESET
TF CARD
5
Brandeggio
Pan
0°~355°
Rotazione
Rotation
0°~355°
