4 ANSCHLUSS DER VERDRAHTUNGEN
4.1 Kommunikation mit dem Generator per CAN BUS (1*)
4.2 I/O BOX PLUS RI 3000 (2*)
76

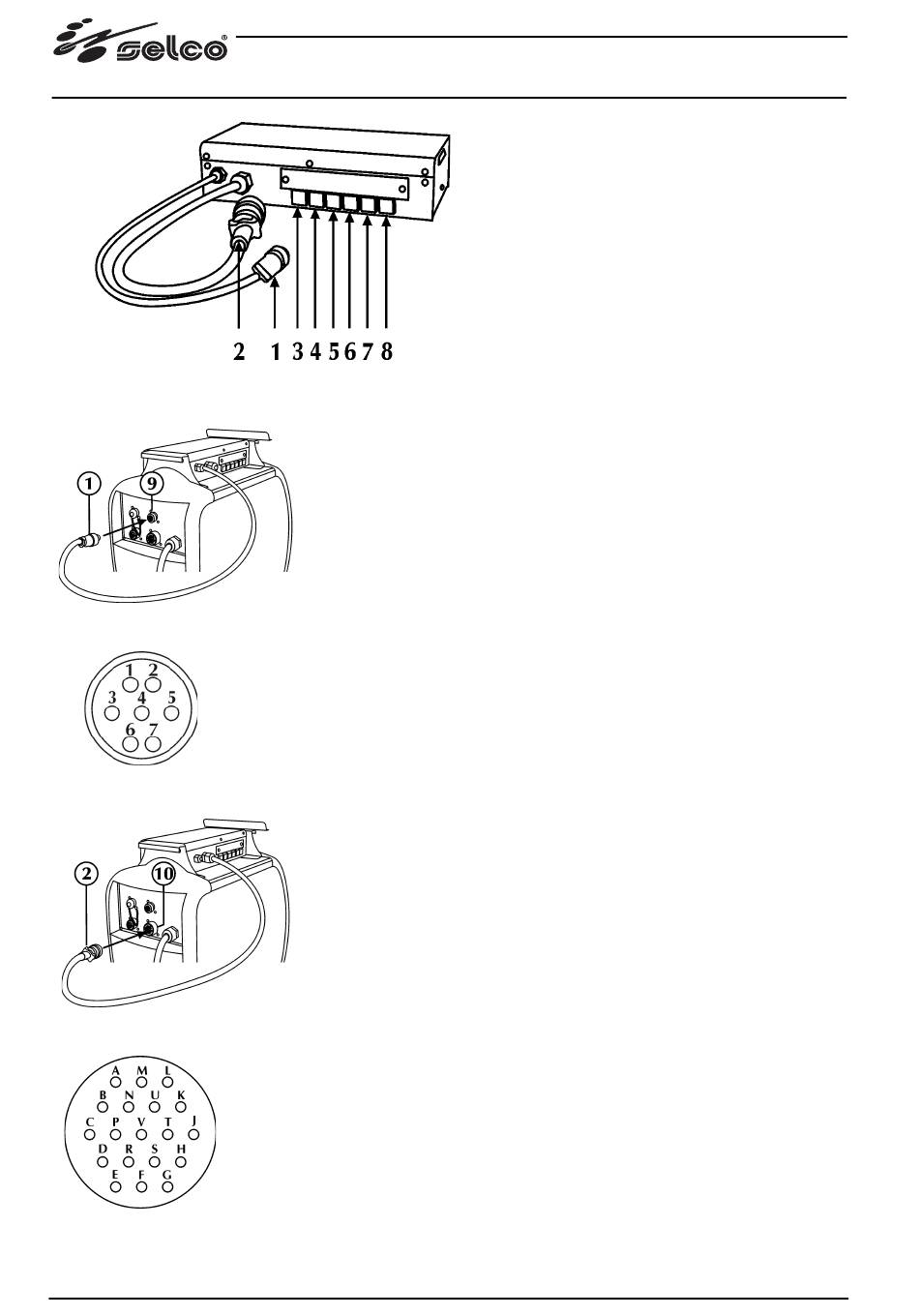

1* Kommunikation mit dem Generator per CAN BUS
2* I/O BOX PLUS RI 3000
3* Power supply + I/O BOX RI 3000
4* Cleaning station (BOX PLUS RI 3000)
5* BUS IN (DeviceNet)
6* BUS OUT
7* Lan - RI XP (Wahlfrei)
8* Wire end (Wahlfrei)
Das CAN-BUS-Signalkabel (1) zur Steuerung externer Geräte (wie RI) mit dem entspre-
chenden Anschluss (9) verbinden.
Den Stecker einstecken und die Schraubverriegelung im Uhrzeigersinn drehen, bis alle
Teile ganz fest sind.
1 +15V Gleichspannung
2 Massekontakt
3 Nicht verwendet
4 Nicht verwendet
5 Nicht verwendet
6 Signal CAN-H
7 Signal CAN-L
Das CAN-BUS-Signalkabel (2) zur Steuerung externer Geräte (wie RI) mit dem entspre-
chenden Anschluss (10) verbinden.
Den Stecker einstecken und die Schraubverriegelung im Uhrzeigersinn drehen, bis alle
Teile ganz fest sind.
Das Signalkabel zur Steuerung externer Geräte mit dem entsprechenden Anschluss
verbinden.
Signal
A +24V IN
B GND
C +24V OUT
D GND
E Digitaler Ausgäng DO 5 (x ELV 1)
F Digitaler Ausgäng DO 6 (x ELV 2)
G Digitaler Ausgäng DO 7 (x ELV 3)
H Digitaler Ausgäng DO 8 (x ELV 4)
J Digitaler Ausgäng DO 2 (x ELV 5)
K COM
L Nicht benutzt
M ELV 1
N ELV 2
P ELV 3
R ELV 4
S ELV 5
T Nicht benutzt
U PE
V Nicht benutzt
