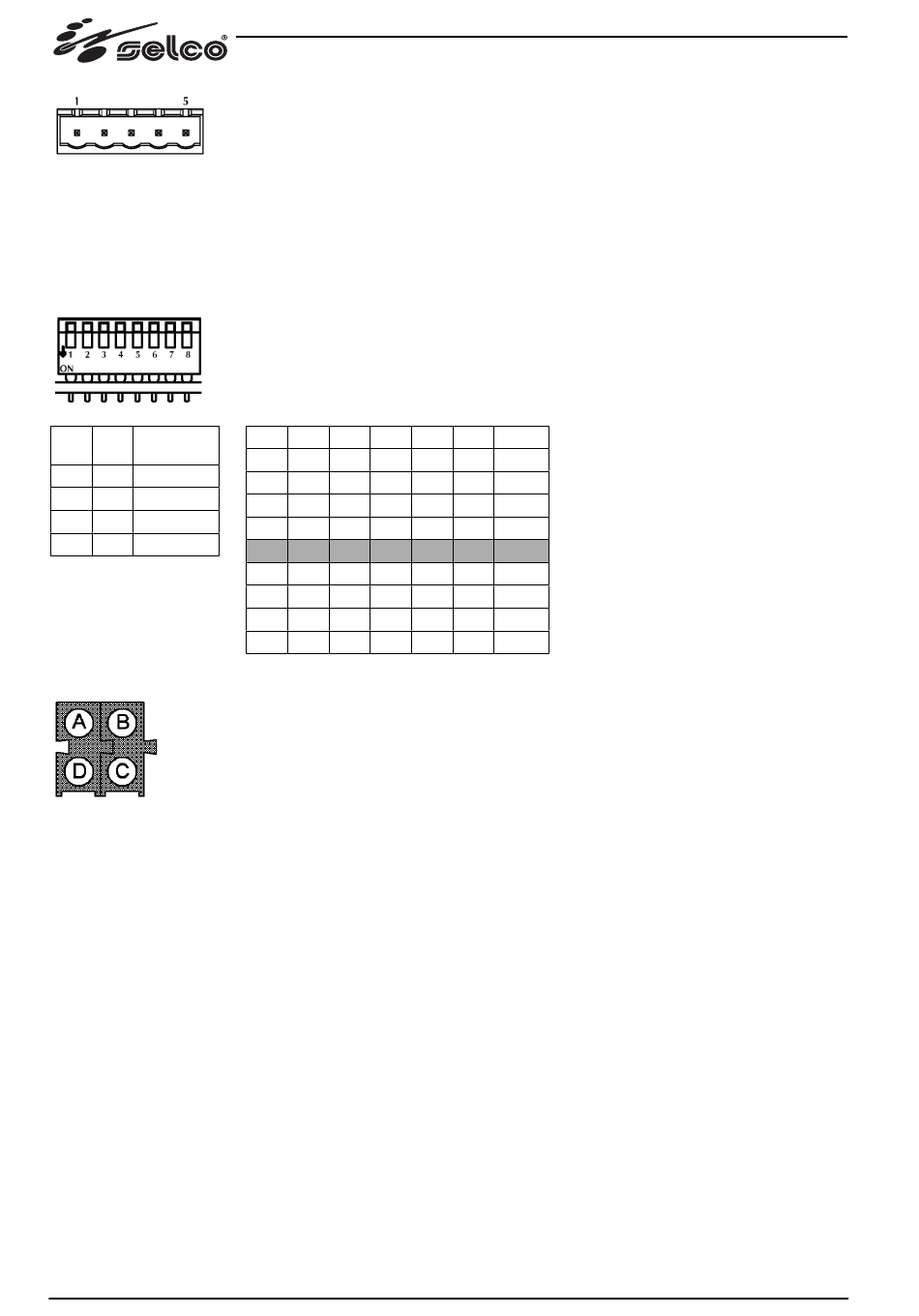

1 CONNETTORE DEVICENET
Pin
Segnale
1
GND BUS
2
CAN_L
3
Cavo schermato
4
CAN_H
5
+24V BUS
2 CONFIGURATORE
S1
S2
Velocità di
trasmissione
OFF
OFF
125k
OFF
ON
250k
ON
OFF
500k
ON
ON
(Riservato)
4 LED DI SEGNALAZIONE
A NON UTILIZZATO
B STATO DI RETE
OFF
No potenza, non on-line
VERDE
On-line, una o più connessioni rilevate
VERDE intermittente
On-line, nessuna connessione rilevata
ROSSO
E' stato rilevato un errore grave
ROSSO intermittente
Uno o più collegamenti fuori tempo
Alternato ROSSO/VERDE
Self-test in corso
C STATO DEL MODULO
OFF
No potenza
VERDE
Normale funzionamento
VERDE intermittente
Auto test in corso
ROSSO
E' stato rilevato un errore grave
ROSSO intermittente
E' stato rilevato un errore minore
Alternato ROSSO/VERDE
Self-test in corso
D NON UTILIZZATO
Consultare il sito: http://www.anybus.com/support/support.asp?PID=72&ProductType=Anybus-S
Documento: Fieldbus Appendix
6
S3
S4
S5
S6
S7
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
ON
OFF
OFF
OFF
OFF
ON
...
...
...
...
...
ON
ON
ON
ON
OFF
ON
ON
ON
ON
OFF
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
S8
Mac ID
OFF
0
ON
1
OFF
2
ON
3
...
...
OFF
60
ON
61
OFF
62
ON
63
