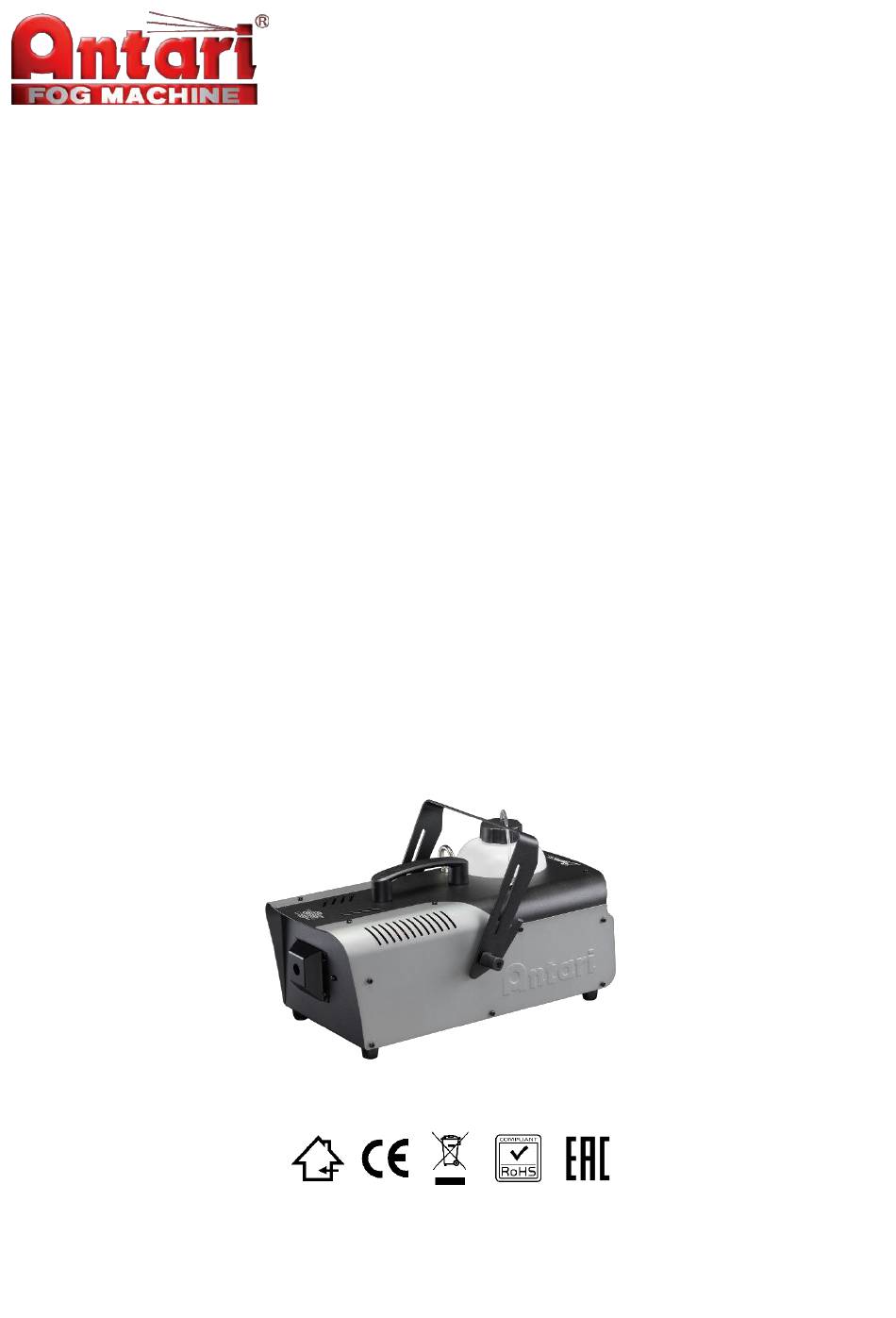

- Page 1 Z-1000 III Stage Fog Machine User Manual - English -中文 © 2023 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ..............................1 Safety Information ............................1 Package Contents & Inspection ........................2 Machine Details ............................3 Technical Label Information ........................3 Fog Liquid ..............................4 Setting and Manual Operation ........................4 Control Settings ............................4 DMX Connection ............................4 10. -
Page 3: Introduction
The manual includes how to install and operate the machine under safe condition and explain all the labels printed on the machine. If you encounter any problem, contact your local Antari dealer for assistant immediately. 2. Safety Information... -
Page 4: Package Contents & Inspection
Please make sure the power outlet is not damaged or loose before plug in the power cord. If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be void. -
Page 5: Machine Details
3.1 Package Contents 1 x Z-1000 III Fog Machine 1 x Power Cord 1 x Z-10 Cable Remote 1 x Hanging Bracket 1 x User Manual or Scan QR Code On The Machine 3.2 Optional Accessories Item Code Description Z-40 Cable Timer Remote Z-50 Wireless Remote... -
Page 6: Fog Liquid
If fluid gets inside the machine, please contact your local Antari dealer for assistant. Only the fog liquid manufactured by Antari can be used, do not mix or dilute the fog liquid. Due to improper storage or using other fluid might clog the heater and cause malfunction. ... - Page 7 Note: In the example above, if the machine was assigned the DMX address of 130, Channel A would correspond to DMX address 130. In general, Antari fog machines with onboard DMX conform to the following performance specifications: 1. Average Operating temperature = 250ºC 2.
-
Page 8: Cable Remote (Standard)
2. When the green indicator light is solid, it’s ready to fog; 3. Press and hold the red button to start fogging and release the red button to stop fogging. ** If you encounter any problem, please contact your local Antari dealer for assistant. 11. Z-40 Time Cable Remote (Optional) Z-40 Timer Cable Remote is an optional accessory for Z-800III Fog Machine, please see instruction below;... -
Page 9: Wireless Remote (Optional)
** If the TIMER function is off, you can still press the Green button to start fogging. ** The “DURATION” and “INTERVAL” knob are using analog signal, therefore can’t define a specific time range. ** If you encounter any problem, please contact your local Antari dealer for assistant. 12. Z-50 Wireless Remote (Optional) Z-50 Wireless Remote is an optional accessory for Z-1000 III Fog Machine, it included a wireless remote control and a receiver. -
Page 10: Warranty Disclaimer
Fluid Tank Capacity 1.7 Liters (0.45 gallon) Antari FLG Heavy Fog Fluid、Antari FLR Light Fog Fluid; Compatible Fluid 0°C – 40°C (32°F – 104°F) Ambient Temp. Range DMX、Timer、Wireless、Manual Control Methods XLR 3-pin (DMX) Interface 1 Channel DMX Channels Z-40 Cable Timer Remote、Z-50 Wireless Remote... -
Page 11: 安全注意事項
1. 前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確地接地，以避免觸電的危險。關於接地方式請參考 第 17 頁附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告 機器的噴嘴非常燙。當機器工作時，請遠離噴嘴 50 公分以上。... -
Page 12: 包裝內容與檢查
請確認機器不在使用的狀態下電源已關。如果長時間不使用機器，請拔掉電源線。 關閉機器時，將所以控制開關轉到(“O”)的位置，然後再將插頭從插座拔除。 拔除電源線時，請抓住插頭不是電線。 在保養及清潔前請把電源線從插座拔除。 在電線或插座有損毀、機器故障或有掉落或損壞的情形發生時，請勿操作機器。請將機器送回最近的 維修站，做檢查、維修及電源或機械的調整。 為確保機器的使用壽命，請使用 Antari 原廠製造之煙霧油，勿使用其它非 Antari 原廠製造煙霧油或添 加劑，否則可能會導致電熱管阻塞和故障。 在使用本機之前，請詳細閱讀機器上的警語標示，說明如下： 上蓋印刷 WARNING! 警告! HOT NOZZLE! 出煙口高溫! KEEP AT LEAST 1 METER DISTANCE 請保持至少 1 米的距離 後蓋印刷 WARNING! 警告! DISCONNECT POWER BEFORE CHANGING FUSE. 更換保險絲前請務必斷開電源... -
Page 13: 機器訊息
10. 電源開關 05. 吊架 11. 電源線端口 06. 6.5mm 有線控制器端口 12. 油量顯示 5. 技術標籤資訊 使用本機器前，請詳閱技術標籤上的訊息 1. 機台型號 5. 保險絲規格 2. 使用電壓 6. 說明書 QR CODE 3. 頻率 7. 機台流水序號 4. 瓦特數 6. 煙霧油 將液體加入機器之前，請務必先拔除電源線。請勿添加易燃液體。如果發現液體 危險 流入機器內部，請洽 Antari 原廠或其經銷商尋求協助。 僅能使用 Antari 原廠製造之煙霧油，不可混用或稀釋。若因保存不當而變質或使用非原廠煙霧油，將 ... -
Page 14: 設定與手動操作說明
可能造成電熱管堵塞而導致機器故障。 本機器是使用專屬的煙霧油做測試與校正來取得最佳的效能。 如需更換另一種液體，請在使用前，先將油桶中的液體清空，以避免混合。 僅能使用 Antari 原廠製造之香精，並依照原廠建議比例添加(原廠建議比例為 1:1000)，如果使用非原 廠的香精或比例添加有誤，將可能造成電熱管阻塞而導致機器故障。 如果使用非原廠製造之煙霧油或香精而導致煙霧機損壞將不在保固範圍內。 7. 設定與手動操作說明 警告! 機台掉落可能會造成嚴重傷害，請確保本機台安裝牢固且不會掉落。 將機器平放在堅固、平坦、穩定且通風良好的表面上，機器周圍至少應保留 50 公分的空間並確 步驟1. 認附近沒有易燃性物質或可揮發性氣體; 將 ANTARI 原廠煙霧油倒入油桶，並注意不要折到油管; 步驟2. 步驟3. 將機器連接電源，連接之前，確認機器背後技術標籤上所標示要求功率，是否與電源插座相符; 啟動機器電源後，機器會開始加溫。機器加溫到可工作溫度大約需要 6 分鐘。當機器達到工作 步驟4. 溫度時，機器後方的綠色指示燈會停止閃爍，表示機器已經準備好可進行操作; 將 Z-10 有線控制器插入機器後方，等到控制器上的綠色指示燈停止閃爍，代表可以準備噴煙 步驟5. 步驟6. 欲開始噴煙，長按紅色按鈕；放開紅色按鈕停止噴煙; 步驟7. - Page 15 過 DMX 控制器或 DMX 控制軟體設定開啟/關閉功能。 如果通道 A 有數值範圍從 0 到 128，裝置是關閉的。 數值範圍在 129 到 255 是煙霧最大輸出量。 注意: 上述例子中，如果機器被分配到 DMX 通道 130，通道 A 會對應到 DMX 通道 130。 正常狀況下，Antari 內建 DMX 功能的煙霧機符合下列性能規格: 1. 平均控制溫度= 250ºC 2. 煙霧機可以維持 30 秒或更久的最大輸出量 通道 A 0 - 128 = 關閉...
-
Page 16: 有線控制器(標配)
10. Z-10 有線控制器(標配) Z-10 有線控制器是 Z-1000 III 煙霧機的標準配件，使用方法如下; 1. 將有線控制器插入機器後方; 2. 當綠色指示燈靜止不動，表示機器已經可以使用; 3. 長按紅色按鈕開始噴煙，放開紅色按鈕停止噴煙。 **如果有任何問題，請聯繫當地的 Antari 經銷商尋求協助。 11. Z-40 有線定時控制器(選配) Z-40 有線定時控制器是 Z-1000 III 煙霧機的可選購配件，使用方法如下; 1. 將有線定時控制器插入機器後方; 2. 按下紅色按鍵開啟控制器電源(紅色指示燈亮起); 如欲關閉控制器電源請再次按下紅色按鍵(紅色指示 燈熄滅); 3. 按下黃色按鍵啟動計時功能(黃色指示燈亮起); 根據你的需求轉動”DURATION”和”INTERVAL”旋鈕。 如欲關閉計時功能請再次按下黃色按鍵(黃色指示燈熄滅); 4. 按下綠色按鍵開始噴煙(綠色指示燈亮起); 再次按下綠色按鍵停止噴煙(綠色指示燈熄滅)。 注意: **務必開啟控制器電源才能使用。... -
Page 17: 無線控制器(選配)
歐規 : AC 220-240V, 50/60Hz 4.2A 1000 瓦 額定功率 約 6 分鐘 加熱時間 60 毫升/分鐘 (100%輸出) 耗油量 1.7 公升 (0.45 加侖) 油桶容量 Antari FLG 濃煙霧油、Antari FLR 淡煙霧油 適用煙霧油 0°C – 40°C (32°F – 104°F) 適用環境溫度 DMX 512、無線控制、定時控制、手動控制 控制方式 XLR 3-pin (DMX) 介面 DMX 512 通道... -
Page 18: 保固聲明
15. 保固聲明 本公司保證我們的商品在一年內沒有材料和製作缺陷。我們在本保證下的義務和責任僅限於在原廠或當地 授權經銷商進行的維修或更換。我們對不當使用或用於非專門設計目的以外之用途不承擔任何責任。本保 固不適用於以任何方式在原廠或當地授權經銷商外修理、改動或組裝的任何商品，以便我們判斷影響其性 能，沒有受到誤用、疏忽或事故的影響，也沒有違反我們的任何商品操作印刷說明。本公司對於從我們這 邊購買的商品不會允許也不對於使用、銷售或修理任何產品有關的任何類型的任何損失或損害承擔責任。 16. 機器尺寸圖... - Page 19 Appendix I This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug.
- Page 20 C08Z01100...
