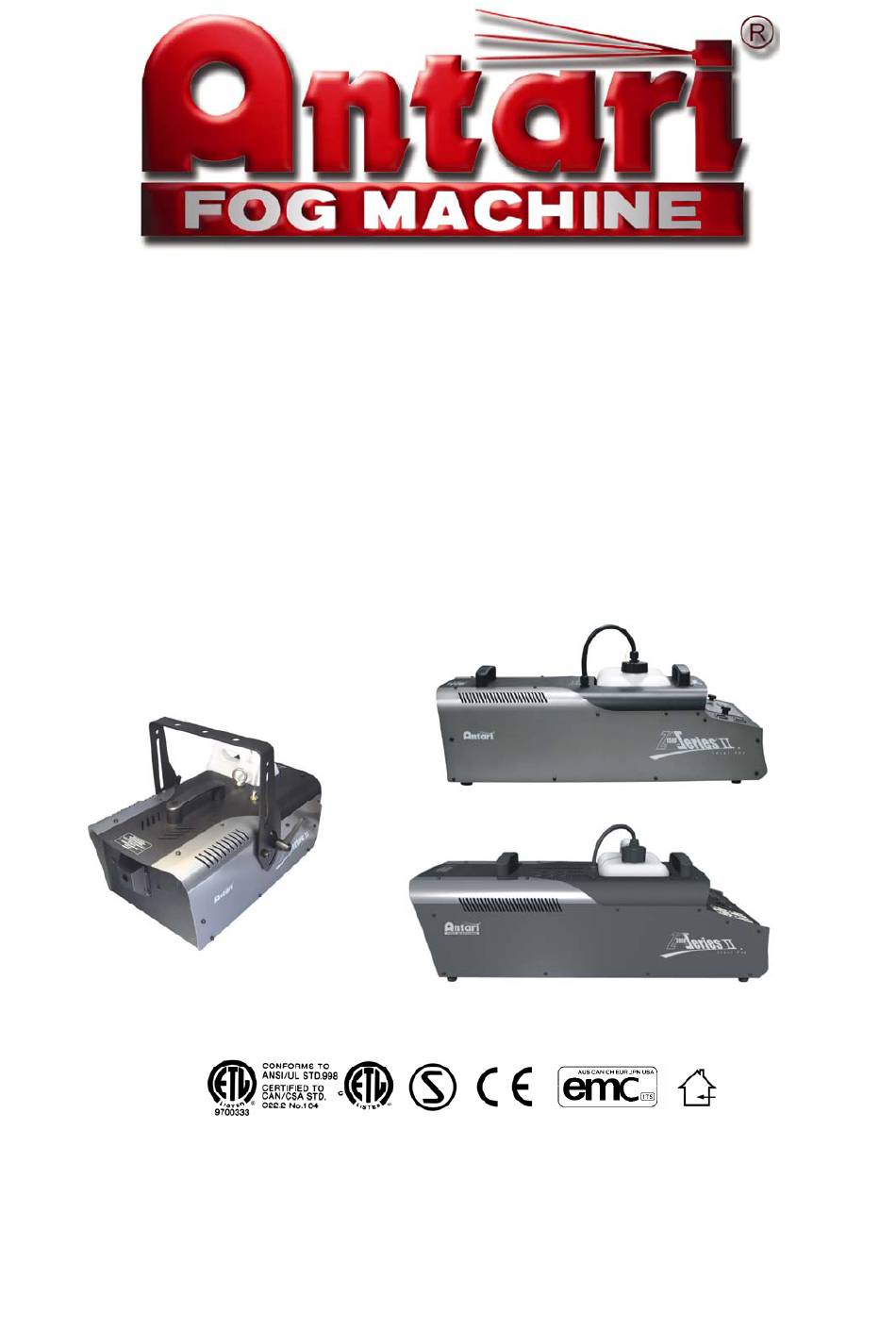

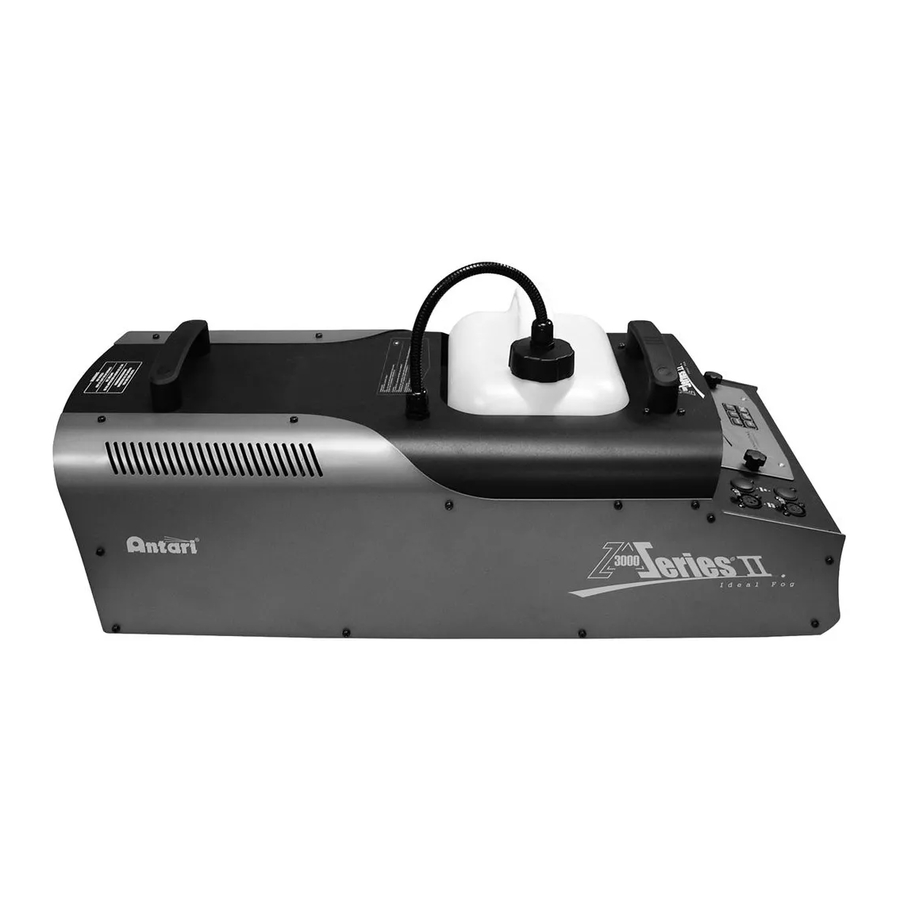

Z-1200II, Z-1500II & Z-3000II USER MANUAL
Z-1200II, Z-1500II & Z-3000II BEDIENUNGSANLEITUNG
MODE D'EMPLOI des Z-1200II, Z-1500II & Z-3000II
Congratulations on the purchase of your new
ANTARI Z-SERIES II FOG MACHINE.
Wir beglückwünschen Sie zum Kauf Ihres neuen ANTARI Z-SERIES NEBELGERÄTES.
Nous vous félicitons pour l'achat de votre nouvelle
Z-SERIES machine à fumée d'ANTARI.
♦ Read and save these instructions
♦ Bitte lesen Sie diese Anweisungen und bewahren Sie sie gut auf
♦ Lisez et Gardez ces instructions
© 2006 Antari Lighting and Effects Ltd.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Z-3000II and is the answer not in the manual?

Questions and answers

Related Manuals for Antari Z-3000II

Summary of Contents for Antari Z-3000II

  • Page 1 MODE D’EMPLOI des Z-1200II, Z-1500II & Z-3000II Congratulations on the purchase of your new ANTARI Z-SERIES II FOG MACHINE. Wir beglückwünschen Sie zum Kauf Ihres neuen ANTARI Z-SERIES NEBELGERÄTES. Nous vous félicitons pour l’achat de votre nouvelle Z-SERIES machine à fumée d’ANTARI.

  • Page 2: Danger Of Electric Shock

    ANTARI Z-Series II FOG MACHINE. Introduction Thank you for choosing a ANTARI Z-Series II Fog Machine. You now own a rugged and powerful state-of- the-art machine. Prior to use, we suggest that you carefully read all of the instructions. By following the suggestions found in this user manual, you can look forward to the reliable and satisfactory performance of your ANTARI Fog Machine for years to come.

  • Page 3: Danger Of Explosion

    In the event that the unit’s housing or cable is damaged, do not plug it in and do not attempt to use it until after contacting your ANTARI dealer for assistance. Setup ♦...
  • Page 4 Z-1200II Operation ♦ Add fluid carefully to the liquid tank. Do not overfill the tank. ♦ Plug the remote control cord into the slot marked remote control on the back of the machine. ♦ Plug power cord into a grounded electrical outlet. Turn the power switch to “ON” on the back of the machine.

  • Page 5: Technical Specifications

    Remote Control Operation ♦ Z-8: 10 meter wired multi-function remote control with 4-PIN plug for ANTARI Fog Machine model Z-1200II. The Interval knob adjusts the time between discharges when the timer function is engaged. The range is from 10 seconds to 250 seconds.
  • Page 6 The control unit display will display “Warming up” and “Ready to fog” as the machine re-heats to the proper operating temerature. ♦ For further information on operating your Z-1500II, Z-3000II Fog Machine, see the section titled “Control Module Operation”. CAUTION: “Visibility during operation is reduced”.

  • Page 7: Control Module Operation

    Control Module Operation ♦ Z-20: A 10 meter wired multi-function remote control with 5-pin XLR connector for ANTARI Fog Machine models Z-1500II and Z-3000II. Its interface allows the operator to customize fog machine functions by adjusting fogging duration, interval and volume. Its LCD displays current operating parameters, which are automatically stored in non-volatile memory, allowing the machine to be powered down without losing function settings.

  • Page 8: Maintenance

    Performance Note ♦ All fog machines develop condensation around the output nozzle. Because this may result in some moisture accumulation on the surface below the output nozzle, consider this condensation when installing your unit. ♦ All fog machines may sputter small amounts of fog occasionally during operation and for a minute or so after being turned off.
  • Page 9 250 – 255 = Maximum Volume Output (100%) The Z-1200 II, Z-1500II & Z-3000II Fog Machines have on-board DMX control. These models use 1 channel to control volume output operation. Each channel has a value range of 0 to 255. Timer functions such as duration and interval can be programmed using the DMX controller or the DMX control software being used by lighting and effects operator.
  • Page 10 Addressing (Z-1200II) Each device occupies 1 channel. To ensure that the control signals are properly directed to each device, they require adressing. This is to be adjusted for every single device by changing the DIP-switches as set out in the table below.
  • Page 11 ANTARI Z II NEBELGERÄTES. Einleitung Vielen Dank, dass Sie sich für ein ANTARI Z Nebelgerät entschieden haben. Sie sind nun Im Besitz eines robusten und leistungsstarken Nebelgerätes. Vor Benutzung des Gerätes bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, können Sie sich in den nächsten Jahren auf eine...
  • Page 12 Wenn Ausrüstungsteile fehlen sollten, nehmen Sie bitte sofort mit Ihrem ANTARI-Händler Kontakt auf. Bevor Sie mit der Inbetriebnahme Ihres ANTARI Z-1200II, Z-1500II und Z-3000 II Nebelgerät, beginnen, stellen Sie sicher, dass kein offensichtlicher Transportschaden vorliegt. Falls das Gehäuse der Einheit oder das Kabel beschädigt sein sollte, stecken Sie es nicht in die Steckdose und versuchen Sie nicht, es zu benutzen, bevor...
  • Page 13 ♦ Weitere Informationen zum Betrieb Ihres ANTARI Z-1200II, Z-1500II und Z-3000 II Nebelgerätes finden Sie unter "Bedienung über eine Fernbedienung". Wichtig: Während des Nebelns immer auf die Fluidtankanzeige achten. Der Betrieb eines Nebelgerätes ohne Fluid kann zu irreparablen Schäden Ihres Gerätes führen.

  • Page 14: Technische Daten

    Bedienung über eine Fernbedienung ♦ Die Z-8 ist eine Multifunktions-Fernbedienung, mit der sich über ein 10 Meter-Kabel mit 4-poligem XLR- Stecker das Modell ANTARI Z-1200II fernbedienen lässt. ♦ Mit dem Intervallknopf kann die Zeit zwischen den Nebelproduktionen eingestellt werden, wenn der Timer aktiviert ist.
  • Page 15 Die Lampe auf der Fernbedienung wird in dem Maße an- und ausgehen, wie das Gerät wieder aufheizt, um die korrekte Betriebstemperatur zu erreichen. ♦ Weitere Informationen zum Betrieb Ihres ANTARI Z-1500II und Z-3000 II Nebelgerätes finden Sie unter "Bedienung über eine Fernbedienung". ♦...
  • Page 16 1. LCD-Display 2. FUNCTION-Taste 3. UP-/DOWN-Taste 4. TIMER-Taste 5. VOLUME-Taste 6. MANUAL-Taste 1. Über die FUNCTION-Taste können Sie die gewünschten Einstellungen in den Menüs Volume, Timer, Heat und Fan vornehmen. Drücken Sie ENTER (Volume) um eine Einstellung auszuwählen und sie zu verändern. Unter den Menüpunkt Volume können Sie die Nebelausstoßmenge über die UP-/DOWN-Tasten zwischen 1 und 100% einstellen.

  • Page 17: Hinweise Zur Leistung

    Hinweise zur Leistung ♦ Alle Nebelgeräte bilden um die Austrittsdüse Kondenswasser. Beachten Sie bitte bei der Installation, dass dies zu Flüssigkeitsansammlungen unterhalb der Austrittsdüse führen kann. ♦ Alle Nebelgeräte können während des Betriebes oder bis ca. 1 Minute nachdem das Gerät außer Betrieb genommen wurde, gelegentlich etwas Nebel ausstoßen.
  • Page 18 Lagerung 1. Für die Lagerung lassen Sie destilliertes Wasser (kein Leitungswasser) durch das System laufen, wie in der Reinigungsanleitung beschrieben. Dadurch vermeinden Sie, dass Partikel innerhalb der Pumpe oder der Heizung kondensieren. 2. Wir empfehlen Ihnen monatlich an der Maschine einen Testlauf durchzuführen, der aus einer Aufwärmzeit besteht und einigen Minuten Nebelausstoß.
  • Page 19 6 – 249 = Ausstoßregulierung ( 5% - 95%) 250 – 255 = Maximaler Nebelausstoß ( 100%) Die Nebelgeräte Z-1200II, Z-1500II, Z-3000II verfügen über DMX-Ansteuerung. Sie lassen sich über einen DMX-Kanal im Ausstoß regulieren. Jeder Kanal bewegt sich innerhalb der DMX-Werte 0 bis 255.
  • Page 20 Adressierung des Geräts (Z-1200II) Jeder Gerät belegt 1 Steuerkanal. Damit die Steuersignale richtig an jedes Gerät adressiert werden, müssen die Geräte kodiert werden. Die Kodierung muss an jedem Gerät einzeln durchgeführt werden, indem Sie die DIP-Schalter entsprechend untenstehender Tabelle einstellen. Die Startadresse ist der erste Kanal, auf den ein Gerät auf Signale vom Controller reagiert.

  • Page 21: Risques D'électrocution

    à fumée ANTARI. Introduction Nous vous remercions d’avoir choisi une machine à fumée ANTARI Z. Vous êtes en possession d’un produit robuste et puissant. En vue d’utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d’emploi. Si vous respectez les instructions suivantes, vous profiterez d’une performance solide et convaincante de votre machine à...

  • Page 22: Déballage & Inspection

    Placez la machine à fumée sur une surface plane et dévissez le couvercle du réservoir du liquide à fumée. ♦ Remplissez le réservoir de liquide à fumée ANTARI ou d'un autre liquide à fumée de haute qualité à base d'eau. Refermez le réservoir.

  • Page 23: Caractéristiques Techniques

    Si vous n'arrivez pas á déterminer la cause du problème, ne continuez pas à presser le bouton de la télécommande. Cela pourrait endommager votre machine. Retournez la machine à votre revendeur ANTARI. Caractéristiques Techniques Modèle...
  • Page 24 Maniement avec télécommande La Z-8 est une télécommande multifonctionelle qui contrôle le modèle Z-1200II d’Antari par un câble de 10 mètres ayant une fiche à 4 pôles. ♦ Le bouton intervalle ajuste le temps entre les décharges, quand la fonction de timer est engagée. La bande est de 10 secondes ~ 250 secondes.
  • Page 25 La télécommande multifunction Z-20 est relieé à un cordon de 10 m, et est compose de 5 broches XLR, et peut être connecteé aux diffèrents modèles de machines à fume Z-1500II et Z-3000II. Son interface permet à l'opérateur d'adapter des fonctions aux besoins du client de machine de brouillard en ajustant la durée, l'intervalle et le volume de ternissement.
  • Page 26 1. LCD-Affichage 2. Touche-FUNCTION 3. Touche-UP-/DOWN 4. Touche-TIMER 5. Touche-VOLUME 6. Touche-MANUAL 1. Gràce à la touché “ function”, il est possible d’ajuster les réglages desires, comme le volume, les intervalles de vaporization,le ventilateur, et le corps de chauffe. La commande ENTER (volume) est utilisée pour sélectionner l’option désirée.
  • Page 27 Remarques de fonctionnement ♦ Toutes machines à fumée dégagent une condensation autour de son bec de sortie qui pourrait mener à une accumulation d'humidité au-dessus de l'appareil. Prenez cela en considération lors du choix de l'emplacement de votre appareil. ♦ Pendant son fonctionnement ou quelque temps après, il se peut de temps à...
  • Page 28 S’il vous plaît faites attention que si la machine était codée sur l’adresse initiale DMX 124 dans l’exemple en haut, le canal A correspond exactement à cette adresse initiale DMX. En général, les machines à fumée d’Antari contrôlés par DMX ont les données de puissance suivantes: 1. Température de fonctionnement moyenne = 250ºC 2.
  • Page 29 Codage de l‘appareil (Z-1200II) Chaque appareil occupe 1 canal de contrôle. Pour que les signals de commande s’adressent correctement à chaque appareil, les appareils doivent être codés. Le codage doit être effectué séparément à chaque appareil: régler les minirupteurs selon le relévé ci-contre. L'adresse initiale est le premier canal à...
  • Page 31 *Note: It is highly recommended to use ANTARI fog liquid for best fog effect. **Warranty Warranty shall be valid only if the product is purchased from Antari’s authorized distributors or dealers. For warranty service, send the product only to an authorized distributor or dealer.
