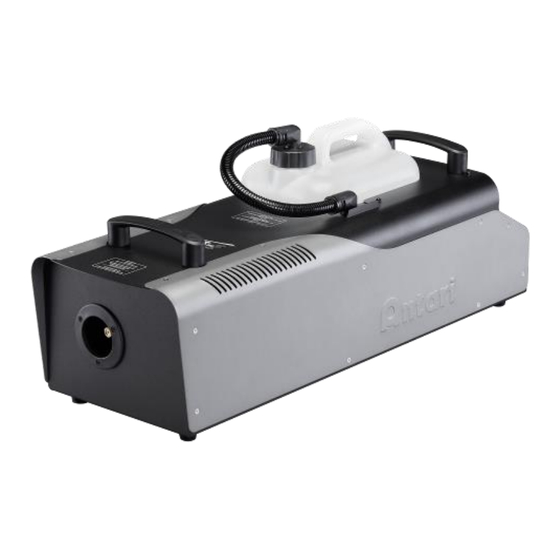

- Page 1 Z-1500 III / Z-3000 III Stage Fog Machine User Manual - English -中文 © 2023 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ..............................1 Safety Information ............................1 Package Contents & Inspection ........................2 Machine Details ............................3 Technical Label Information ........................3 Fog Liquid ..............................3 Setting and Manual Operation ........................4 Control Settings ............................4 Machine Status ............................5 10. -
Page 3: Introduction
The manual includes how to install and operate the machine under safe condition and explain all the labels printed on the machine. If you encounter any problem, contact your local Antari dealer for assistant immediately. 2. Safety Information... -
Page 4: Package Contents & Inspection
Please make sure the power outlet is not damaged or loose before plug in the power cord. If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be void. -
Page 5: Machine Details
If fluid gets inside the machine, please contact your local Antari dealer for assistant. Only the fog liquid manufactured by Antari can be used, do not mix or dilute the fog liquid. Due to improper storage or using other fluid might clog the heater and cause malfunction. ... -
Page 6: Setting And Manual Operation
8. Control Settings Z-1500 III / Z-3000 III Fog Machine can be operated in the following modes. The machine can only accept 1 type of signal at a time. When using different control modes at the same time, the machine will work according to built- in control priority as follow: ... -
Page 7: Machine Status
FLG / FLR / FLZ / FLY / FLJ / FLH Language English /中文/日本語 Factory Reset Proceed? Machine Status 9.1 Machine Status with LCD Display Screen Description Antari “Model” v1.0 Software Version AC Voltage Input Voltage AC-120V 60Hz Ready to Fog Energy 100% WS W – Wireless Control Function Activate Ready to Fog S –... -
Page 8: Dmx Connection
Fog Output Level 6 – 255 1 – 100% 11. RDM Function Z-1500 III / Z-3000 III Fog Machines are RDM enabled, allowing control system to configure, monitor and manage. See below table for supported RDM parameters. Category RDM Parameter ID’s... -
Page 9: Wtr-20 Wireless Remote (Optional)
12. WTR-20 Wireless Remote (Optional) WTR-20 Wireless Remote is an optional accessory for Z-1500 III / Z-3000 III Fog Machines, it included a W-2 wireless transmitter and a W-2 wireless receiver. If you already purchased the wireless model, it’s ready to use. If you purchase the WTR-20 Wireless Remote afterwards, please follow the instruction below. -
Page 10: Service And Maintenance
Step 1: Please switch to the OFF position; Step 2: Wait 60 seconds; Step 3: Flip switch to ON position. **If the breaker (switch) still jumps off after reset, please contact your local Antari dealer for assistance. Breaker Specification 100-120V = 15A 250V 220-240V = 9A 250V... -
Page 11: Technical Specifications
Antari FLG Heavy Fog Fluid、Antari FLR Light Fog Fluid、 Antari FLY Super Fog Fluid、Antari FLZ Long Hang Time Fog Fluid Compatible Fluid 、Antari FLJ Light Hang Time Fog Fluid、FLH Dense Long Hang Time Fog Fluid Ambient Temp. Range 0°C – 40°C (32°F – 104°F) Manual、Timer、DMX512、Wireless (Optional) - Page 12 Z-3000III...
-
Page 13: 安全注意事項
中文使用說明書 1. 前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 2. 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確地接地，以避免觸電的危險。關於接地方式請參考 第 21 頁附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告... -
Page 14: 包裝內容與檢查
3. 包裝內容與檢查 在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，確認您所購買的機型及配件。如果有任何部 件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查。 3.1 包裝內容 Z-1500 III Z-3000 III 1 台 Z-1500 III 煙霧機 1 台 Z-3000 III 煙霧機 1 個 六公升油桶 1 個 六公升油桶 1 條 Neutrik powerCON 電源線 1 條 Neutrik powerCON 電源線 1 本 說明書或掃描機身 QR CODE... -
Page 15: 機器訊息
10. XLR 3-Pin & 5-Pin DMX 連接頭 5. 技術標籤資訊 使用本機器前，請詳閱技術標籤上的訊息 1. 機器型號 5. 斷路器/保險絲 2. 工作電壓 6. 說明書 QR CODE 3. 頻率 7. 機器流水序號 4. 瓦特數 6. 煙霧水 將液體加入機器之前，請務必先拔除電源線。請勿添加易燃液體。如果發現液體 危險 流入機器內部，請洽 Antari 原廠或其經銷商尋求協助。 僅能使用 Antari 原廠製造之煙霧水，不可混用或稀釋。若因保存不當而變質或使用非原廠煙霧水，將 可能造成電熱管堵塞而導致機器故障。 本機器是使用專屬的煙霧水做測試與校正來取得最佳的效能。... -
Page 16: 設定與手動操作說明
欲在手動模式啟動噴煙，請按下控制面板上左邊的[VOLUME]旋鈕；停止噴煙，請再次按下 [VOLUME]旋鈕。這個會按照選單中的“輸出量”運行; 步驟6. 欲在定時模式啟動噴煙，請按下控制面板上左邊的[TIMER]旋鈕；停止噴煙，請再次按下 [VOLUME]旋鈕。這個會按照選單中的“間隔時間” 與 “噴煙時間”運行; 長按[TIMER]旋鈕 3 秒鐘進入設定選單，旋轉[TIMER]旋鈕瀏覽選項。按下[TIMER]旋鈕進入選 步驟7. 項，旋轉[TIMER]旋鈕修改數值，然後再次按下[TIMER]旋鈕確認。按下[VOLUME]返回上一頁; 步驟8. 需關閉本機時，請確認機器已停止運轉，再將電源開關關閉即可，長時間不使用時請移除電源 線。 8. 控制設定 Z-1500 III / Z-3000 III 煙霧機可以使用下列操作模式，機器每次接受一種訊號。當同時間使用多種訊號時 機器將根據原廠內建訊號的優先順序來進行工作: 手動控制 定時控制 DMX512 無線控制 8.1 控制面板說明 左方為 TIMER 旋鈕 右方為 VOLUME 旋鈕... -
Page 17: 機器狀態
9. 機器狀態 機器狀態說明 面板畫面 說明 Antari “型號” 機器軟體版本 軟體版本 v1.0 AC Voltage 電源電壓 AC-120V 60Hz 噴煙預備中 Antari “型號” WS W 代表 Wireless 無線控制功能已啓動。 噴煙就緒 S 代表 油量感應器功能已啓動。 線控輸出量 100% 線控器執行中 手動輸出量 100 % 手動噴煙執行中 間隔時間 200 秒 定時噴煙執行 啟動時間 200 秒... -
Page 18: Dmx 說明
機器過熱 加熱器過熱 電熱管異常 加熱器故障 溫度線斷開 溫度線斷開 溫度線反接 溫度線反接 錯誤的 AC 電源 錯誤的 AC 電源 **控制面版出現警告的訊息，請立即停止操作機器並闗閉電源之後，請與當地的 Antari 經銷商尋求協助。 10. DMX 說明 10.1 DMX 說明 本機提供 XLR 3-PIN 和 5-PIN 的 DMX 連接頭。PIN 的接點說明如下; **DMX IN 連接頭上有一個保護蓋，操作前，請 用手指撥開即可將其取下。 功能 接地 數據- 數據+ 10.2 DMX 通道功能... -
Page 19: Wtr-20 無線控制器(選配)
0x0400 Control IDENTIFY_DEVICE 0x1000 控制 POWER_STATE 0x1010 12. WTR-20 無線控制器(選配) WTR-20 無線控制器組包含一個 W-2 的無線發射器及 W-2 無線接收器，此為 Z-1500 III / Z-3000 III 煙霧機 的選購配件。若您採購的版本已含無線功能即已安裝至機器上，可直接使用。若是後續採購 WTR-20 無線 控制器，請按照下方說明進行安裝與配對。如果遇到任何困難與問題，請與當地的 Antari 經銷商尋求協助。 12.1 W-2 無線發射器&無線接收器 發射器：使用 27A 12V 電池 收發距離：有效距離為 50 公尺，實際收訊狀況根據現場環境... -
Page 20: 維護和保養
機殼可使用濕布擦拭。 在存放或收起機器前，請確認機器完全冷卻，避免機器內部潮濕導致故障。 建議每月至少讓機器運轉一次，以保持機器處於最佳的性能和輸出條件。 機器上過多的灰塵、液體殘餘累積的髒污會降低機器工作性能，導致散熱不良。 13.1 重置斷路器 (二合一電源開關) 此二合一開關結合電源和斷路器功能。請依照以下步驟重置 斷路器; 步驟 1: 請將此二合一開關切到 OFF 的位置 步驟 2: 等待 60 秒 步驟 3: 再將此二合一開關切到 ON 的位置即完成重置 若重置斷路器後，依然跳掉的話，請與當地 Antari 經銷商聯 繫，尋求協助。 斷路器規格 100-120V = 15A 250V 220-240V = 9A 250V... -
Page 21: 技術規格
約 10 分鐘 加熱時間 150 毫升/分鐘 (100%輸出) 250 毫升/分鐘 (100%輸出) 耗油量 6 公升 (1.59 加侖) 油桶容量 Antari FLG 濃煙霧水、Antari FLR 淡煙霧水、Antari FLY 特濃煙霧水、 Antari FLZ 長停留時間煙霧水、Antari FLJ 短時間停留煙霧水、FLH 長時間停 適用煙霧水 留濃煙霧水 0°C – 40°C (32°F – 104°F) 適用環境溫度 手動控制、定時控制、DMX 512、無線控制(選配) 控制方式... - Page 22 Z-3000III...
-
Page 23: Appendix I - Grounding Instruction
Appendix I – Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 24 C08Z01301...
