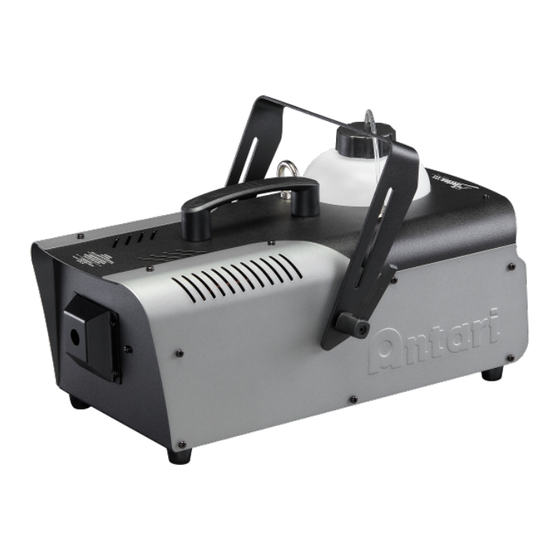

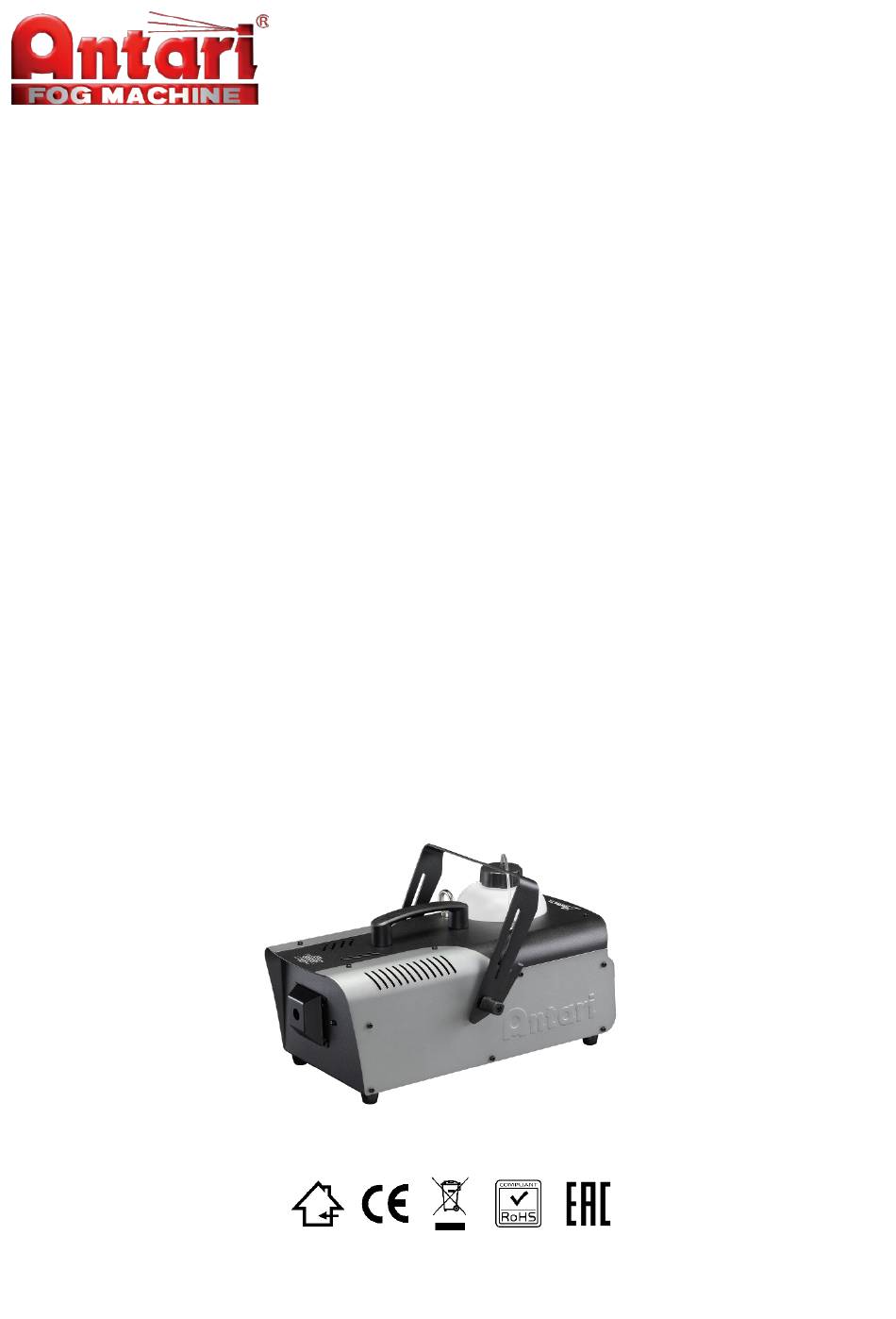

- Page 1 Z-1000 III Stage Fog Machine User Manual - English - 中文 © 2023 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ..............................1 Safety Information ............................1 Package Contents & Inspection ........................2 Machine Details ............................3 Technical Label Information ......................... 3 Fog Liquid ..............................3 Setting and Manual Operation ........................4 Control Settings ............................4 Machine Status .............................. 4 10. -
Page 3: Introduction
Please read all the user manual before operating the machine, and place the manual where the user can refer to it at all time. The manual includes how to install and operate the machine under safe condition and explain all the labels printed on the machine. If you encounter any problem, contact your local Antari dealer for assistant immediately. Safety Information... -
Page 4: Package Contents & Inspection
If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be void. Before operating the machine, please sure the fluid is filled in the fluid tank to avoid the pump in idling state which could lead to overeat or malfunction. -
Page 5: Machine Details
If fluid gets inside the machine, please contact your local Antari dealer for assistant. Only the fog liquid manufactured by Antari can be used, do not mix or dilute the fog liquid. Due to improper storage or using other fluid might clog the heater and cause malfunction. -
Page 6: Setting And Manual Operation
Control Settings Z-1000 III Fog Machine can be operated in the following modes. The machine can only accept 1 type of signal at a time. When using different control modes at the same time, the machine will work according to built-in control... -
Page 7: Dmx Connection
Note: In the example above, if the machine was assigned the DMX address of 130, Channel A would correspond to DMX address 130. In general, Antari fog machines with onboard DMX conform to the following performance specifications: 1. Average Operating temperature = 250ºC 2. -
Page 8: Cable Remote (Standard)
▽ Z-10 Cable Remote (Standard) Z-10 Cable Remote is a standard accessory for Z-1000 III Fog Machine, please see instruction below; 1. Plug the cable remote to the connector on the back of the machine; 2. When the green indicator light is solid, it’s ready to fog;... -
Page 9: Wireless Remote (Optional)
** If you encounter any problem, please contact your local Antari dealer for assistant. Z-50 Wireless Remote (Optional) Z-50 Wireless Remote is an optional accessory for Z-1000 III Fog Machine, it included a wireless remote control and a receiver. It’s ready to use, no pairing necessary, please see instruction below;... -
Page 10: Technical Specifications
6 minutes (approx.) Fluid Consumption 60 ml/min (100% output) Fluid Tank Capacity 1.7 Liters (0.45 gallon) Antari FLG Heavy Fog Fluid、Antari FLR Light Fog Fluid Compatible Fluid Ambient Temp. Range 0°C – 40°C (32°F – 104°F) Manual、Timer (Optional)、DMX512、Cable Remote (Standard)、... -
Page 11: 安全注意事項
前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確地接地，以避免觸電的危險。關於接地方式請參考 第 17 頁附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告 機器的噴嘴非常燙。當機器工作時，請遠離噴嘴 50 公分以上。 請於堅固、平坦、穩定且通風良好的表面上使用機器。請勿遮蓋機器散熱部份，機器周邊至少應保留 50 公分的空間並確認附近沒有易燃性物質或可揮發性氣體。 請勿隨意拆卸、修理或改造機器，這可能會導致機器故障、損壞、觸電危險或造成火災。... -
Page 12: 包裝內容與檢查
LIQUID 液體 ONLY USE MANUFACTURER DESIGNATED FLUID. 僅使用原廠認可的液體 ATTENTION! 注意! NEVER ADD FLAMMABLE SUBSTANCES. 切勿添加易燃物質 包裝內容與檢查 在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，確認您所購買的機型及配件。如果有任何部 件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查。 3.1 包裝內容 1 台 Z-1000 III 煙霧機 1 條 電源線 1 個 Z-10 有線控制器 1 個 吊架 1 本 說明書或掃描機身 QR CODE... -
Page 13: 機器訊息
3.2 選配說明 品項 描述 Z-40 有線定時控器 Z-50 無線控制器 機器訊息 01. 噴煙口 07. XLR 3-Pin DMX 連接頭 02. 把手 08. 指撥式 DMX 03. 吊環 09. DMX In 接頭 04. 1.7 公升油桶 10. 電源開關 05. 吊架 11. IEC 電源線接頭 06. 有線控制器接頭 12. 油量顯示 技術標籤資訊... -
Page 14: 煙霧水
煙霧水 將液體加入機器之前，請務必先拔除電源線。請勿添加易燃液體。如果發現液體 危險 流入機器內部，請洽 Antari 原廠或其經銷商尋求協助。 僅能使用 Antari 原廠製造之煙霧水，不可混用或稀釋。若因保存不當而變質或使用非原廠煙霧水，將 可能造成電熱管堵塞而導致機器故障。 本機器是使用專屬的煙霧水做測試與校正來取得最佳的效能。 如需更換另一種液體，請在使用前，先將油桶中的液體清空，以避免混合。 僅能使用 Antari 原廠製造之香精，並依照原廠建議比例添加(原廠建議比例為 1:1000)，如果使用非原 廠的香精或比例添加有誤，將可能造成電熱管阻塞而導致機器故障。 如果使用非原廠製造之煙霧水或香精而導致煙霧機損壞將不在保固範圍內。 設定與手動操作說明 警告 ! 機台掉落可能會造成嚴重傷害，請確保本機台安裝牢固且不會掉落。 步驟 1. 將機器平放在堅固、平坦、穩定且通風良好的表面上，機器周圍至少應保留 50 公分的空間並確 認附近沒有易燃性物質或可揮發性氣體; 步驟 2. 將 ANTARI 原廠煙霧水倒入油桶，並注意不要折到油管; 步驟 3. 將機器連接電源，連接之前，確認機器背後技術標籤上所標示要求功率，是否與電源插座相符; 步驟 4. 啟動機器電源後，機器會開始加熱。機器加熱到可工作溫度大約需要 6 分鐘。當機器達到工作... -
Page 15: Dmx 說明
Function 接地 數據- 數據+ 10.2 DMX 通道功能設定 Z-1000 III 有一個機上 DMX 控制介面 使用一個通道來控制開啟/關閉的操作。每一個通道都有一個數值範圍 0 到 255，燈光特效工作人員可以透 過 DMX 控制器或 DMX 控制軟體設定開啟/關閉功能。 如果通道 A 有數值範圍從 0 到 128， 裝置是關閉的 。 數值範圍在 129 到 255 是煙霧最大輸出量。 注意 : 上述例子中，如果機器被分配到 DMX 通道 130，通道 A 會對應到 DMX 通道 130。... -
Page 16: 有線控制器(標配)
▲ ▲ Device 5 – Channel 5 ▽ ▽ ▽ ▽ ▽ ▽ ▽ 11. Z-10 有線控制器 ( 標配 ) Z-10 有線控制器是 Z-1000 III 煙霧機的標準配件，使用方法如下; 1. 將有線控制器插入機器後方的接頭; 2. 當綠色指示燈靜止不動，表示機器已經可以使用; 3. 按下紅色按鈕開始噴煙，放開紅色按鈕停止噴煙。 **如果有任何問題，請聯繫當地的 Antari 經銷商尋求協助。 12. Z-40 有線定時控制器 ( 選配 ) -
Page 17: 無線控制器(選配)
Z-40 有線定時控制器是 Z-1000 III 煙霧機的選購配件，使用方法如下; 1. 將有線定時控制器插入機器後方的接頭; 2. 按下紅色按鍵開啟控制器電源(紅色指示燈亮起); 如欲關閉控制器電源請再次按下紅色按鍵(紅色指示 燈熄滅); 3. 按下黃色按鍵啟動計時功能(黃色指示燈亮起); 根據你的需求轉動”DURATION”和”INTERVAL”旋鈕。 如欲關閉計時功能請再次按下黃色按鍵(黃色指示燈熄滅); 4. 按下綠色按鍵開始噴煙(綠色指示燈亮起); 再次按下綠色按鍵停止噴煙(綠色指示燈熄滅)。 注意: **務必開啟控制器電源才能使用。 **如果關閉計時功能，還是可以按下綠色按鍵開始噴煙。 **如果有任何問題，請聯繫當地的 Antari 經銷商尋求協助。 13. Z-50 無線控制器 ( 選配 ) Z-50 無線控制器是 Z-1000 III 煙霧機的選購配件，它包含一個無線控制器和一個接收器。此配件是隨插即 用，不需要做配對，使用方法如下; 1. 將接收器插入機器後方的接頭; 2. 長按任何一個紅色按鈕開始噴煙，放開紅色按鈕停止噴煙。... -
Page 18: 技術規格
歐規：AC 220 - 240V, 50 / 60 Hz 4.5A 1000 瓦 額定功率 約 6 分鐘 加熱時間 60 毫升/分鐘 (100%輸出) 耗油量 1.7 公升 (0.45 加侖) 油桶容量 Antari FLG 濃煙霧水、Antari FLR 淡煙霧水 適用煙霧水 0°C – 40°C (32°F – 104°F) 適用環境溫度 控制方式 手動控制、定時控制(選配)、DMX512、有線控制(標配)、無線控制(選配) XLR 3-Pin (DMX)、IEC 連接座(主電源) 連接座 DMX 512 通道... -
Page 19: Appendix I - Grounding Instruction
Appendix I – Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 20 C08Z01100...
