ATEN VC180 User Manual

VGA to HDMI Converter with Audio
VC180
User Guide
© Copyright 2011 ATEN ® International Co., Ltd.
ATEN and the ATEN logo are trademarks of ATEN International Co., Ltd. All rights reserved. All other
trademarks are the property of their respective owners.
This product is RoHS compliant.
Part No. PAPE-1285-231G Printing Date: 12/2011
VC180 VGA to HDMI Converter with Audio User Guide
Requirements
Device(s)
• A PC/Laptop/AV equipment with a VGA card
• A Mac equipped with a DVI graphic card*
• An HDMI enabled display device
* Note: A DVI to VGA Converter for Mac is required.
Cables
• VGA cable
• HDMI cable
• Audio cable
(Cable are not provided in this package)

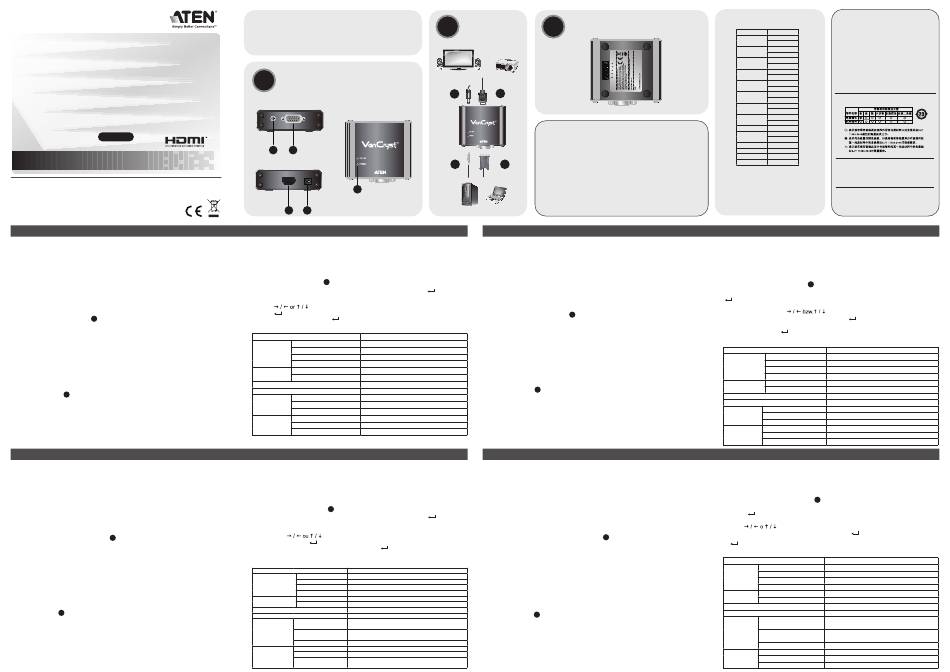

Hardware Review
A

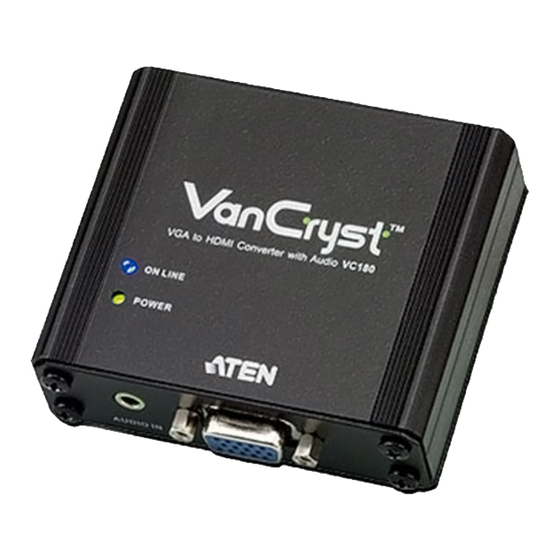

VC180 Front view
1. Audio IN Port 2. VGA IN Port
VC180 Rear view
1. Power jack
2. HDMI OUT Port
VC180 Top view
1. LEDs
Maximum Cable Distance
Source Device to VC180: 1.8m VGA cable
VC180 to Display: 15m HDMI cable (24AWG)
Installation
B
Note: Ensure that all devices are powered off and properly grounded before connecting
them to the VC180.
To use the VC180 to view VGA source data in an HDMI output display, do the following:
1. Use a VGA cable to connect the VGA output connectors on the PC/AV equipment to the
VGA input connector on the VC180.
2. Connect one end of the audio cable to the audio port of the PC/AV equipment, and the
other end to the audio in port on the VC180.
Guide l'utilisateur du convertisseur VGA-HDMI avec audio VC180
Confi guration minimale
Périphérique(s)
• Un ordinateur de bureau, ordinateur portable, ou système audio-vidéo avec carte VGA
• Un ordinateur Mac équipé d'une carte graphique DVI*
• Un périphérique d'affi chage compatible HDMI
* Remarque : un convertisseur DVI-VGA pour Mac est nécessaire.
Câbles
• Câble VGA
• Câble HDMI
• Câble audio
(Les câbles ne sont pas fournis avec le produit)
Description de l'appareil
A
Vue avant du VC180
1. Port d'entrée audio
2. Port d'entrée VGA
Vue arrière du VC180
1. Prise d'alimentation 2. Port de sortie HDMI
Vue supérieure du VC180
1. Voyants
Longueur de câble maximale
Du périphérique source au VC180 : câble VGA de 1,8 m
Du VC180 à l'écran : câble HDMI de 15 m (24 AWG)
Installation
B
Remarque: Vérifi ez que tous les périphériques sont éteints et correctement mis à la terre avant de
les connecter au VC180.
Pour utiliser le VC180 pour visualiser des données provenant d'une source VGA sur un
périphérique de sortie HDMI, procédez comme suit :
1. Utilisez un câble VGA pour relier les connecteurs de sortie VGA de l'ordinateur/système audio-
vidéo au connecteur d'entrée VGA du convertisseur VC180.
2. Connecter une extrémité du câble audio au port audio de l'ordinateur/équipement audio-vidéo et
l'autre extrémité au port d'entrée audio du VC180.
Package Contents
1 VC180 VGA to HDMI Converter with Audio
1 Power Adapter
1 User Instructions
A
Hardware Review
VC180 Front view
VC180 Top view
1 2
1 2
VGA to HDMI Converter with Audio VC180
VC180 Rear view
1
1
2 1
2 1
www.aten.com
3. Use an HDMI cable to connect the HDMI output connector on the rear of the VC180
to the HDMI input connector on the video display.
4. Power on your source and display devices.
5. If the power LED does not light up, power on the VC180 using the power adapter.
Plug the provided power adapter into an AC power source appropriate for the
device; plug the power adapter cable into the DC Power Jack on the VC180.
Screen Position
C
The VC180 VGA to HDMI Converter with Audio has a Memory button (
the image position on the screen. You can manually fi x the image by doing the
following:
1. Press accordingly to adjust the position of the image.
2. Press button within 3 seconds to save the setting. To restore the default image
setting, press and hold down for more than 3 seconds.
Specifi cations
Function VC180
Video In 1 x HDB-15 Female (Blue)
Audio In 1 x 3.5 mm Stereo Audio (Green)
Connectors
HDMI Out 1 x HDMI Type A Female (Black)
Power 1 x DC Jack
Power 1 (Green)
LEDs
On Line 1 (Blue)
Video Up to 1920 x 1200 @ 60 Hz
Power Consumption DC5.3V, 3.2W
Operating Temp. 0–50°C
Environment Storage Temp. -20–60°C
Humidity 0~80% RH, Non-condensing
Housing Metal
Physical
Weight 0.15 kg
Properties
Dimensions (L x W x H) 7.90 x 7.29 x 2.43 cm
www.aten.com
3. Utilisez un câble HDMI pour connecter le connecteur de sortie HDMI situé à l'arrière du
VC180 au connecteur d'entrée HDMI situé sur le périphérique d'affi chage.
4. Allumez les périphériques d'affi chage et source.
5. Si le voyant d'alimentation ne s'allume pas, alimentez le VC180 à l'aide de l'adaptateur
secteur. Branchez l'adaptateur secteur fourni sur une source d'alimentation secteur adaptée
au périphérique. Branchez le câble de l'adaptateur secteur sur la prise jack d'alimentation
CC du VC180.
Position de l'écran
C
Le convertisseur VGA-HDMI avec audio VC180 possède un bouton Mémoire (
qui permet d'ajuster la position de l'image à l'écran. Vous pouvez réparer l'image manuellement
en procédant comme suit :
1. Appuyez sur pour ajuster la position de l'image.
2. Appuyez sur le bouton dans les 3 secondes qui suivent pour enregistrer le réglage. Pour
restaurer le réglage par défaut, appuyez sur le bouton et maintenez-le enfoncé pendant
plus de 3 secondes.
Caractéristiques techniques
Fonction VC180
Entrée vidéo 1 connecteur HDB-15 femelle (bleu)
Entrée audio 1 connecteur audio stéréo de 3,5 mm (vert)
Connecteurs
Sortie HDMI 1 connecteur HDMI femelle de type A (noir)
Alimentation 1 prise d'alimentation CC
Alimentation 1 voyant (vert)
Voyants
En ligne 1 voyant (bleu)
Vidéo Jusqu'à 1920 x 1200 à 60 Hz.
Consommation électrique 5,3 V c.c., 3,2 W
Température de
0 à 50 °C
fonctionnement
Environne ment Température de
-20 à 60 °C
stockage
Humidité HR de 0 à 80 %, sans condensation
Boîtier Métallique
Propriétés Poids 0,15 kg
physiques Dimensions
7,90 x 7,29 x 2,43 cm
(Long x Larg x Haut)
B C
Installation Screen Position
or
3
5
FCC Information
VGA to HDMI Converter with Audio VC180
This equipment has been tested and found to comply with the limits for a Class A
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy, and if not
installed and used in accordance with the instruction manual, may cause interference
2 1 to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more of the
following measures:
• Reorient or relocate the receiving antenna;
or
• Increase the separation between the equipment and receiver;
• Connect the equipment into an outlet on a circuit different from that which the
receiver is connected;
• Consult the dealer/an experienced radio/television technician for help.
VC180 VGA-auf-HDMI-Konverter mit Tonübertragung Benutzerhandbuch
Voraussetzungen
Gerät(e)
• Ein PC/Laptop/AV-Gerät mit VGA-Grafi kkarte
• Macintosh-Computer mit DVI-Grafi kkarte*
• Ein HDMI-fähiges Anzeigegerät
* Hinweis: Hierzu benötigen Sie einen DVI-auf-VGA-Konverter für Macintosh
Kabel
• VGA-Kabel
) to adjust
• HDMI-Kabel
• Audiokabel
(Die Kabel sind nicht im Lieferumfang enthalten)
Hardwareübersicht
A
2. VGA-Eingang
VC180 Vorderseitige Ansicht
1. Audio-Eingang
2. HDMI-Ausgang
VC180 Rückseitige Ansicht
1. Stromeingangsbuchse
VC180 Draufsicht
1. LED-Anzeigen
Maximale Kabellänge
Signalquelle an VC180: VGA-Kabel 1,8 m
VC180 an Anzeigegerät: HDMI-Kabel (24AWG) 15 m
Installation
B
Hinweis: Schalten Sie alle Geräte aus, und sorgen Sie für eine ordnungsgemäße Erdung,
bevor Sie sie mit dem VC180 verbinden.
Um mit dem VC180 VGA-Bildsignale auf einem HDMI-Anzeigegerät darzustellen, gehen Sie
folgendermaßen vor:
1. Verbinden Sie den VGA-Ausgang am PC bzw. AV-Gerät mit dem VGA-Eingang des
VC180. Verwenden Sie dazu ein VGA-Kabel.
2. Verbinden Sie das eine Ende des Audiokabels mit dem Audioausgang des PCs / AV-
Gerätes und das andere Ende mit dem Audioeingang am VC180.
VC180 Convertidor VGA a HDMI con transmisión del sonido Manual del usuario
Requisitos
Dispositivo(s)
• 1 PC/portátil/equipo de AV con tarjeta VGA
• Un Macintosh con tarjeta gráfi ca DVI*
• 1 dispositivo de visualización HDMI compatible
* Nota: Se requiere un convertidor DVI a VGA para Macintosh.
Cables
• Cable VGA
) • Cable HDMI
• Cable de audio
(los cables no vienen incluidos en el paquete)
Presentación del hardware
A
VC180 Vista frontal
1. Entrada de audio
2. Puerto de entrada VGA
VC180 Vista posterior
1. Entrada de alimentación 2. Puerto de salida HDMI
VC180 Vista superior
1. Indicadores LED
Longitudes de cables máximas
Dispositivo fuente de señal al VC180: Cable VGA de 1,8 m
VC180 a pantalla: Cable HDMI (24AWG) de 15 m
Instalación
B
Nota: Apague todos los dispositivos y verifi que que están debidamente conectados a tierra
antes de conectarlos al VC180.
Para visualizar las señales VGA en un dispositivo de salida HDMI con ayuda del VC180,
proceda como se indica a continuación:
1. Use un cable VGA para enchufar la salida VGA del PC / equipo AV al conector de entrada
VGA del VC180.
2. Conecte un extremo del cable de audio a la salida de audio del PC o equipo AV y el otro
extremo a la entrada de audio del VC180.
Supported Resolutions
Online Registration
International:
Resolution Refresh Rate http://support.aten.com
North America:
60
640x480
http://www.aten-usa.com/product_
75
registration
60
800x600
Technical Phone Support
75
60 International:
1024x768
75 886-2-86926959
60 North America:
1152x864
1-888-999-ATEN Ext: 4988
75
United Kingdom:
60
1280x720
44-8-4481-58923
75
60
1280x768
The following contains information that relates to China:
75
60
1280x800
75
60
1280x1024
75
1366x768 60
60
1440x900
75
1600x1200 60
1680x1050 60
1920x1080 60
1920x1200 60
All information, documentation, and
specifi cations contained in this media are
Note:
subject to change without prior notifi cation by
the manufacturer. Please visit our website to
1. If the display is blank or showing an incorrect
fi nd the most up to date version.
screen ratio, check your display's manual for
supported resolutions.
The terms HDMI, HDMI High-Defi nition
2. Some Mac/Apple devices have interlaced
Multimedia Interface, and the HDMI Logo are
video signal that the VC180 is unable to
trademarks or registered trademarks of HDMI
process.
Licensing Administrator, Inc.
www.aten.com
3. Verbinden Sie den HDMI-Ausgang an der Rückseite des VC180 mit dem HDMI-
Eingang am Anzeigegerät. Verwenden Sie dazu ein HDMI-Kabel.
4. Schalten Sie die Signalquelle und die Anzeigegeräte ein.
5. Falls die Betriebsanzeige nicht leuchten sollte, müssen Sie den VC180 über das
Netzteil speisen. Schließen Sie das mitgelieferte Netzteil an eine Steckdose und sein
Stromkabel an die Stromeingangsbuchse des VC180 an.
Bildschirmposition
C
Der VGA-auf-HDMI-Konverter mit Tonübertragung VC180 besitzt eine Speichertaste
( ) zur Einstellung der Position am Bildschirm. Sie können das Bild manuell
folgendermaßen einstellen:
1. Drücken Sie die Tasten , um die Bildposition einzustellen.
2. Drücken Sie innerhalb von 3 Sekunden die Taste , um die Einstellungen zu
speichern. Um die werksseitig voreingestellten Bildparameter wiederherzustellen,
halten Sie die Taste 3 Sekunden lang gedrückt.
Technische Daten
Funktion VC180
Grafi keingänge 1 x HDB-15 Weiblein (blau)
Audio-Eingänge 1 x 3,5-mm-Klinke Audio Stereo (grün)
Anschlüsse
HDMI-Ausgang 1 x HDMI Typ A Weiblein (schwarz)
Stromversorgung 1 x Stromeingangsbuchse
Betrieb 1 (grün)
LED-Anzeigen
Online 1 (blau)
Grafi k bis 1920 x 1200 bei 60 Hz
Stromverbrauch 5,3 V=, 3,2 W
Betriebstemperatur 0-50 °C
Umgebung Lagertemperatur -20-60 °C
Feuchtigkeit 0 - 80% rel. Luftfeuchte, nicht kondensierend
Gehäuse Metall
Physische
Gewicht 0,15 kg
Eigenschaften
Abmessungen (L x B x H) 7,90 x 7,29 x 2,43 cm
www.aten.com
3. Enchufe el conector de salida HDMI en la parte posterior del VC180 a la entrada
HDMI de la pantalla. Para ello, utilice un cable HDMI.
4. Encienda los dispositivos de visualización y fuente.
5. Si el indicador LED de alimentación no se enciende, conecte el adaptador de
alimentación al VC180. Conecte el adaptador de alimentación incluido a una toma
eléctrica y su cable de alimentación a la entrada de corriente continua del VC180.
Posición de pantalla
C
El convertidor VGA a HDMI con transmisión del sonido VC180 lleva una tecla de
memoria ( ) para ajustar la posición de la imagen en la pantalla. Para ajustar la
imagen manualmente, proceda como se indica a continuación:
1. Pulse para ajustar la posición de la imagen.
2. Dentro de los próximos 3 segundos, pulse la tecla para guardar los ajustes. Para
restablecer los parámetros predeterminados de la imagen, mantenga pulsada la tecla
durante más de 3 segundos.
Especifi caciones
Función VC180
Entrada de señal gráfi ca 1 conector HDB-15 hembra (azul)
Entrada de audio 1 conector de audio de 3,5 mm estéreo (verde)
Conectores
Salida HDMI 1 conector HDMI hembra de tipo A (negro)
Alimentación 1 toma de c.c.
Indicadores Alimentación 1 (verde)
LED En línea 1 (azul)
Señal gráfi ca Hasta 1920 x 1200 a 60 Hz
Consumo 5,3 V de c.c., 3,2 W
Temperatura de
0 a 50 °C
funcionamiento
Entorno Temperatura de
-20 a 60 °C
almacenamiento
Humedad 0 a 80% HR, sin condensar
Carcasa Metálica
Propiedades
Peso 0,15 kg
físicas
Dimensiones (L x An x Al) 7,90 x 7,29 x 2,43 cm
