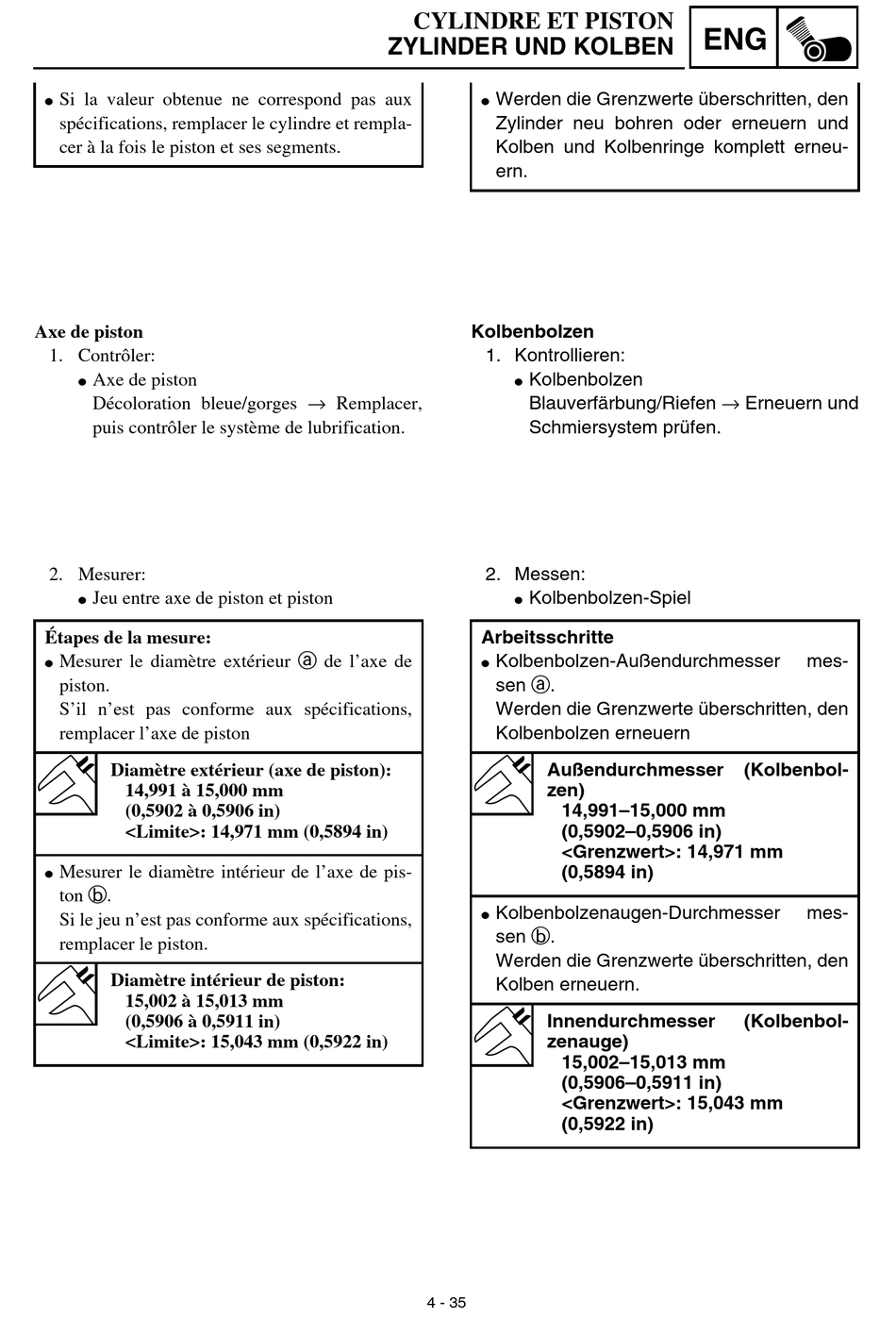

Si la valeur obtenue ne correspond pas aux
G
spécifications, remplacer le cylindre et rempla-
cer à la fois le piston et ses segments.
Axe de piston
1. Contrôler:
Axe de piston
G
Décoloration bleue/gorges → Remplacer,
puis contrôler le système de lubrification.
2. Mesurer:
Jeu entre axe de piston et piston
G
Étapes de la mesure:
Mesurer le diamètre extérieur a de l'axe de
G
piston.
S'il n'est pas conforme aux spécifications,
remplacer l'axe de piston
Diamètre extérieur (axe de piston):
14,991 à 15,000 mm
(0,5902 à 0,5906 in)
<Limite>: 14,971 mm (0,5894 in)
Mesurer le diamètre intérieur de l'axe de pis-
G
ton b.
Si le jeu n'est pas conforme aux spécifications,
remplacer le piston.
Diamètre intérieur de piston:
15,002 à 15,013 mm
(0,5906 à 0,5911 in)
<Limite>: 15,043 mm (0,5922 in)
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
Werden die Grenzwerte überschritten, den
G
Zylinder neu bohren oder erneuern und
Kolben und Kolbenringe komplett erneu-
ern.
Kolbenbolzen
1. Kontrollieren:
Kolbenbolzen
G
Blauverfärbung/Riefen → Erneuern und
Schmiersystem prüfen.
2. Messen:
Kolbenbolzen-Spiel
G
Arbeitsschritte
Kolbenbolzen-Außendurchmesser
G
sen a.
Werden die Grenzwerte überschritten, den
Kolbenbolzen erneuern
Außendurchmesser
zen)
Kolbenbolzenaugen-Durchmesser
G
sen b.
Werden die Grenzwerte überschritten, den
Kolben erneuern.
Innendurchmesser
zenauge)
4 - 35
ENG
14,991–15,000 mm
(0,5902–0,5906 in)
<Grenzwert>: 14,971 mm
(0,5894 in)
15,002–15,013 mm
(0,5906–0,5911 in)
<Grenzwert>: 15,043 mm
(0,5922 in)
mes-
(Kolbenbol-
mes-
(Kolbenbol-
