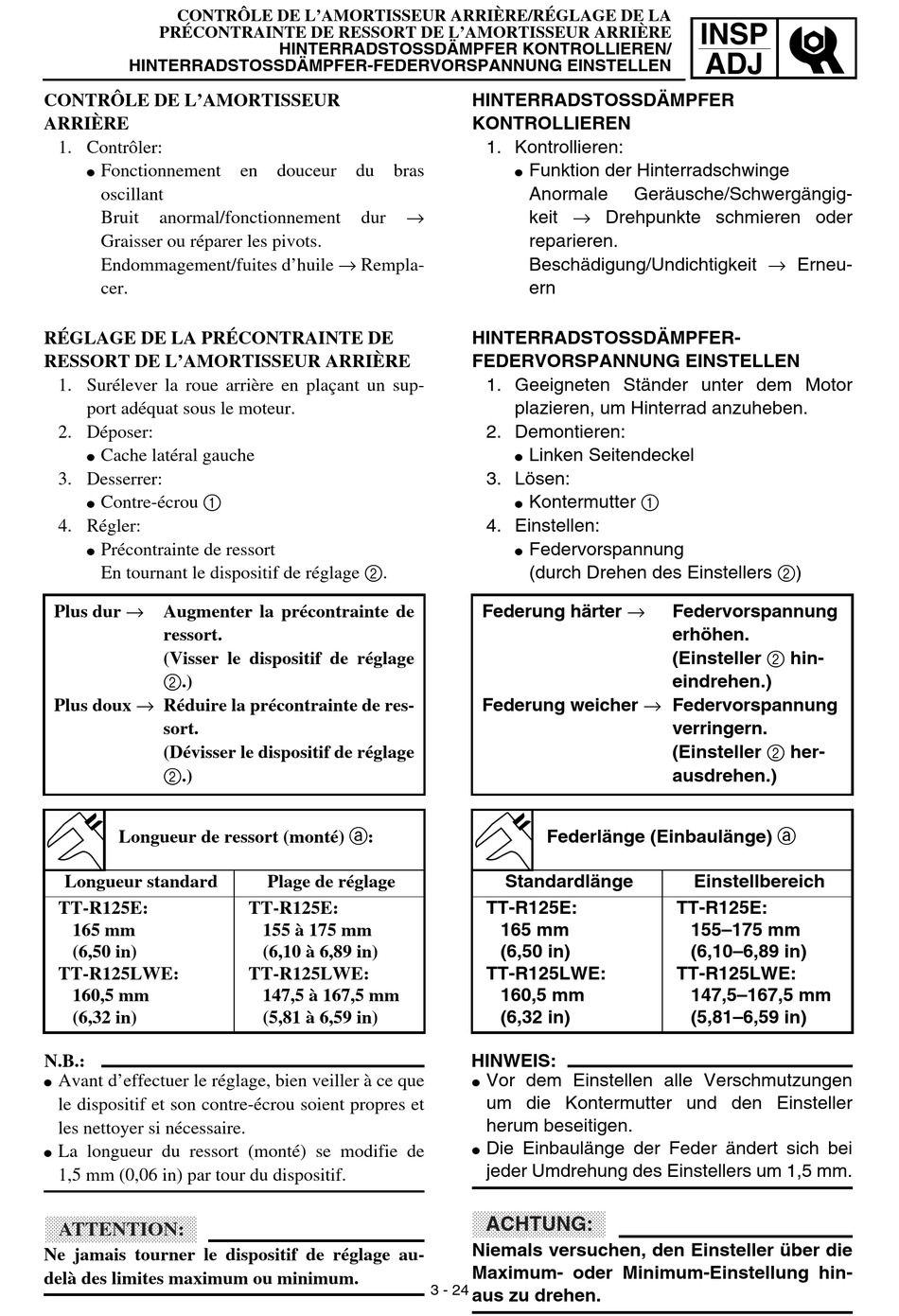

CONTRÔLE DE L'AMORTISSEUR ARRIÈRE/RÉGLAGE DE LA
PRÉCONTRAINTE DE RESSORT DE L'AMORTISSEUR ARRIÈRE
HINTERRADSTOSSDÄMPFER-FEDERVORSPANNUNG EINSTELLEN
CONTRÔLE DE L'AMORTISSEUR
ARRIÈRE
1. Contrôler:
Fonctionnement en douceur du bras
G
oscillant
Bruit
anormal/fonctionnement
Graisser ou réparer les pivots.
Endommagement/fuites d'huile → Rempla-
cer.
RÉGLAGE DE LA PRÉCONTRAINTE DE
RESSORT DE L'AMORTISSEUR ARRIÈRE
1. Surélever la roue arrière en plaçant un sup-
port adéquat sous le moteur.
2. Déposer:
Cache latéral gauche
G
3. Desserrer:
Contre-écrou 1
G
4. Régler:
Précontrainte de ressort
G
En tournant le dispositif de réglage 2.
Plus dur → Augmenter la précontrainte de
ressort.
(Visser le dispositif de réglage
2.)
Plus doux → Réduire la précontrainte de res-
sort.
(Dévisser le dispositif de réglage
2.)
Longueur de ressort (monté) a:
Longueur standard
TT-R125E:
165 mm
(6,50 in)
TT-R125LWE:
160,5 mm
(6,32 in)
N.B.:
Avant d'effectuer le réglage, bien veiller à ce que
G
le dispositif et son contre-écrou soient propres et
les nettoyer si nécessaire.
La longueur du ressort (monté) se modifie de
G
1,5 mm (0,06 in) par tour du dispositif.
ATTENTION:
Ne jamais tourner le dispositif de réglage au-
delà des limites maximum ou minimum.
HINTERRADSTOSSDÄMPFER KONTROLLIEREN/
→
dur
Plage de réglage
TT-R125E:
155 à 175 mm
(6,10 à 6,89 in)
TT-R125LWE:
147,5 à 167,5 mm
(5,81 à 6,59 in)
HINTERRADSTOSSDÄMPFER
KONTROLLIEREN
1. Kontrollieren:
Funktion der Hinterradschwinge
G
Anormale
keit → Drehpunkte schmieren oder
reparieren.
Beschädigung/Undichtigkeit → Erneu-
ern
HINTERRADSTOSSDÄMPFER-
FEDERVORSPANNUNG EINSTELLEN
1. Geeigneten Ständer unter dem Motor
plazieren, um Hinterrad anzuheben.
2. Demontieren:
Linken Seitendeckel
G
3. Lösen:
Kontermutter 1
G
4. Einstellen:
Federvorspannung
G
(durch Drehen des Einstellers 2)
Federung härter →
Federung weicher → Federvorspannung
Federlänge (Einbaulänge) a
Standardlänge
TT-R125E:
165 mm
(6,50 in)
TT-R125LWE:
160,5 mm
(6,32 in)
HINWEIS:
Vor dem Einstellen alle Verschmutzungen
G
um die Kontermutter und den Einsteller
herum beseitigen.
Die Einbaulänge der Feder ändert sich bei
G
jeder Umdrehung des Einstellers um 1,5 mm.
ACHTUNG:
Niemals versuchen, den Einsteller über die
Maximum- oder Minimum-Einstellung hin-
3 - 24
aus zu drehen.
INSP
ADJ
Geräusche/Schwergängig-
Federvorspannung
erhöhen.
(Einsteller 2 hin-
eindrehen.)
verringern.
(Einsteller 2 her-
ausdrehen.)
Einstellbereich
TT-R125E:
155–175 mm
(6,10–6,89 in)
TT-R125LWE:
147,5–167,5 mm
(5,81–6,59 in)
