FUNCIONAMIENTO
ES

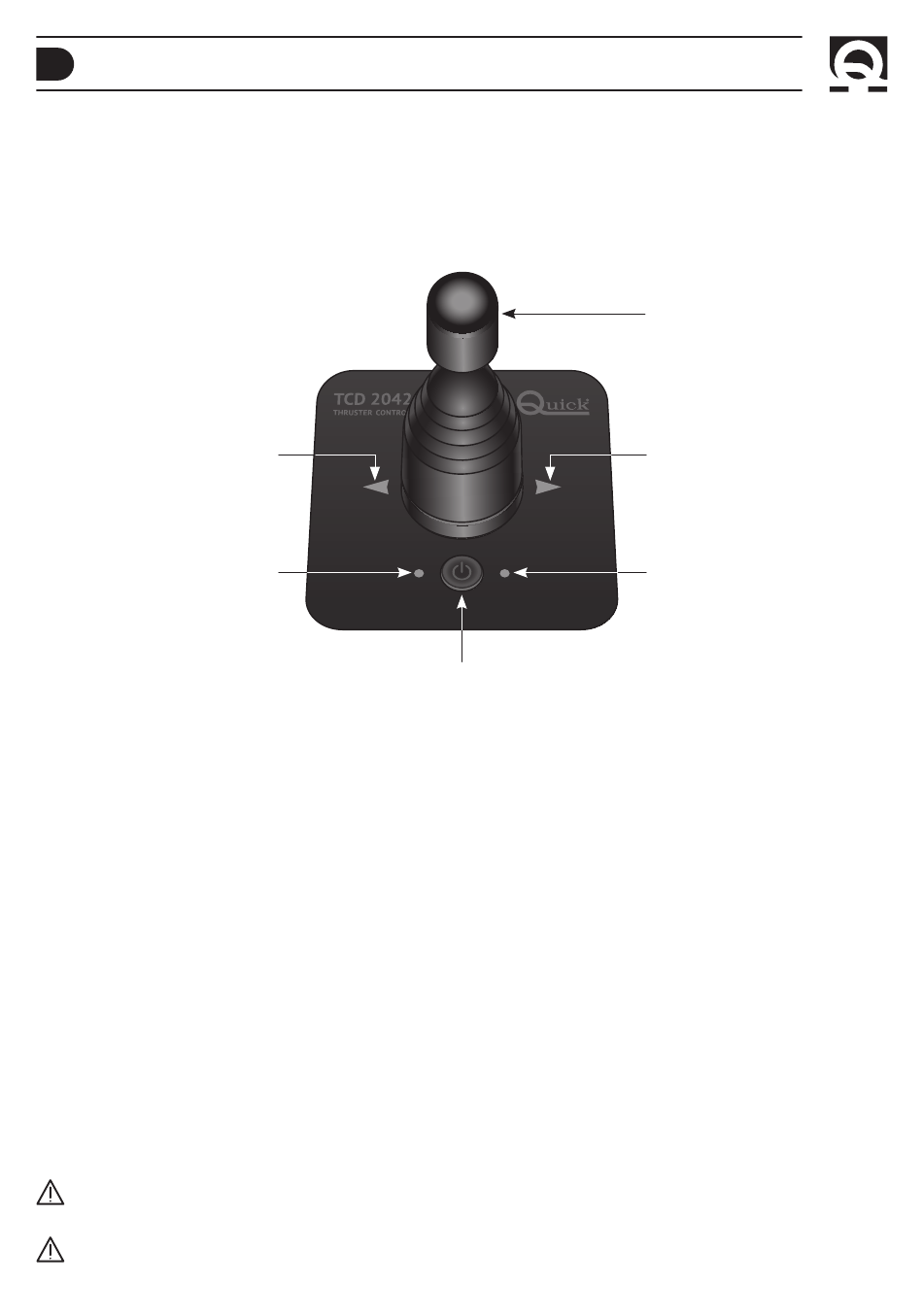

PANEL DE CONTROL TCD 2042
La interfaz del usuario está compuesta por:
• 1 pulsador de habilitación
• 1 joystick
• 2 Leds de habilitación
• 2 Leds de dirección
LED DE DIRECCIÓN IZQUIERDA
LED DE HABILITACIÓN
Pulsador de habilitación
El pulsador habilita o deshabilita el mando.
Joystick
El movimiento hacia la derecha de la palanca del joystick, hasta el final de carrera, mueve hacia la derecha la proa o la
popa de la embarcación según el propulsor controlado.
El movimiento hacia la izquierda de la palanca del joystick, al final de carrera, mueve hacia la izquierda la proa o la popa
de la embarcación según el propulsor controlado.
Led de habilitación
Los Led de habilitación señalan el estado de habilitación / deshabilitación del mando.
Led de dirección
Los Led de dirección señalan el movimiento hacia la derecha o la izquierda de la embarcación.
Todos los Led, además, se utilizan para señalar eventuales errores o problemas.
Utilizar el interruptor ubicado en la línea de alimentación para encender y apagar el mando. Una vez conectada la
alimentación el mando realiza la prueba de los Led. La prueba de los Led se realiza encendiendo simultáneamente
todos los Led por 2 segundos. Si no se detectan errores o problemas, el mando queda en estado deshabilitado (véase
deshabilitación del mando).
ATENCIÓN: practicar el accionamiento del propulsor en aguas abiertas, para no dañar la embarcación con
maniobras imprudentes.
ATENCIÓN: antes de poner en marcha la hélice, asegúrese de que no haya cerca personas nadando ni objetos
flotantes.
48
PULSADOR DE HABILITACIÓN
JOYSTICK
LED DE DIRECCIÓN DERECHA
LED DE HABILITACIÓN
